Podrobný popis

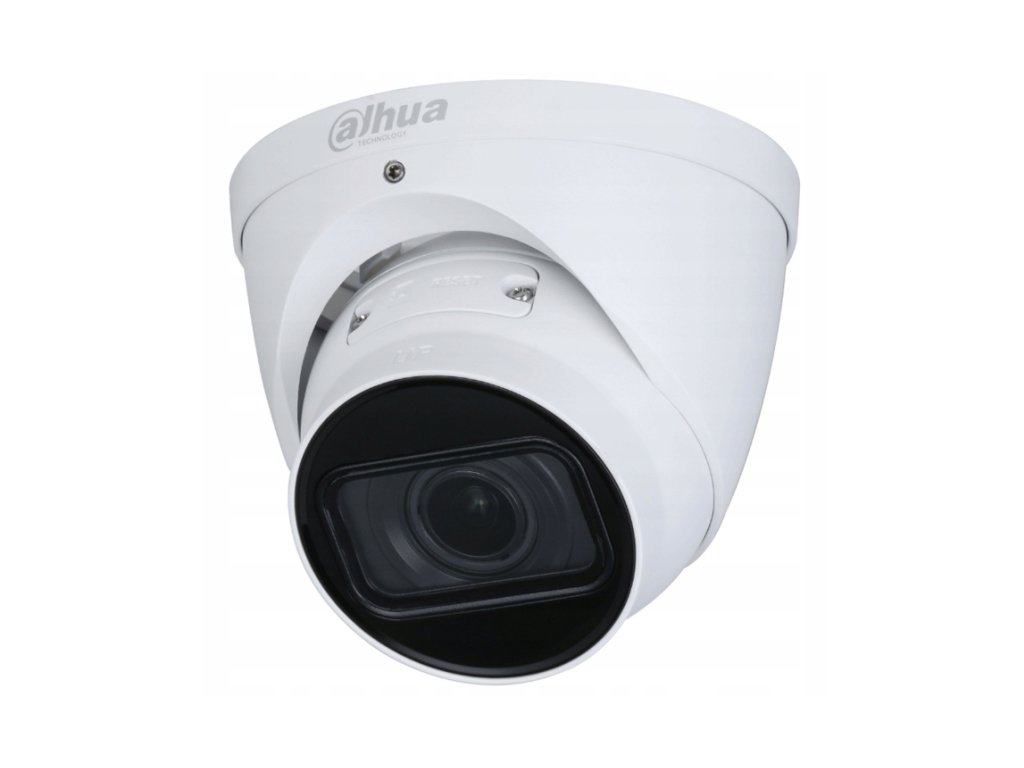

Kamera kupolová IPC-HDW2431T-ZS-27135-S2 - DAHUA
Predstavujeme kupolovú kameru Dahua IPC-HDW2431T-ZS-27135-S2, fungujúcu v technológii IP, vybavenú objektívom s variabilnou ohniskovou vzdialenosťou 2.7-13.5 mm. Zariadenie je vybavené vysokokvalitným senzorom 1/3" progressive CMOS, ktorý poskytuje video obraz s rozmermi 2688 x 1520 pixelov. Systém kompresie implementovaný v kupolovej kamere IP Dahua IPC-HDW2431T-ZS-27135-S2 funguje v súlade so štandardmi H.265 / H.265+ / H.264 / H.264+ / MJPEG.
V zariadení Dahua použitá technológia WDR 120dB efektívne zvyšuje dynamický rozsah, čo umožňuje efektívne vyodržiavať väčší počet detailov z veľmi kontrastných scén. IP kamera je tiež vybavená integrovaným systémom osvetlenia IR LED, ktorého dosah dosahuje až 40 metrov.
Navyše, IP kamera ponúka funkčnosti 3D-DNR, ROI, AGC, AWB, BLC a HLC, ktoré optimalizujú fungovanie kamery v rôznych podmienkach a významne zvyšujú kvalitu zaznamenaného materiálu. Konštrukcia krytu spĺňa požiadavky štandardu IP67. Napájanie môže byť realizované prostredníctvom napätia 12V DC alebo technológie PoE.
Parametre technické:
- Senzor: 1/3" PS CMOS
- Rozlíšenie: 4Mpx (2688 x 1520)
- Objektív: 2.7-13.5mm MOTOZOOM
- Uhol pohľadu: H: 104°–27°
- Osvetľovač IR LED: 40m
- Integrovaný slot SD: Áno, karta microSD do 256GB
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Vybrané inteligentné funkcie: Prekročenie čiary, vniknutie do oblasť
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, ROI
- Široký dynamický rozsah osvetlenia: Áno, WDR 120dB
- Konfigurácia a vzdialené ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda tesnosti: IP67
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC, PoE
- Príkon: < 6.4W
- Rozmery: 108.3 mm × 122 mm
- Hmotnosť: 0.88kg
Variabilný uhol nahrávania
Objektív 2.7-13.5mm
V kamere Dahua použitý senzor CMOS s rozmerom 1/3 palca v kombinácii s objektívom s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňuje dosiahnuť široké spektrum pozorovacích uhlov, dosahujúce od 104° do 27° na horizontálnej osi. Vďaka tomuto riešeniu IP kamera IPC-HDW2431T-ZS-27135-S2 sa výborne osvedčuje ako pri zázname celkovej panorámy udalostí, tak aj pri presnom zachytení detailov v rámci celej monitorovanej oblasti.
Verzie širokouhlých kamier Dahua s pevným objektívom 2.8mm sú najobľúbenejšou voľbou v inštaláciách CCTV systémov, vzhľadom na ich veľmi univerzálny charakter a mimoriadne vysokú kvalitu dodávaného video obrazu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")
Napájanie cez PoE
Prenos údajov a napájania jedným káblom
Priemyselná kamera IPC-HDW2431T-ZS-27135-S2 využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrutkový kábel UTP s využitím technológie Power over Ethernet (PoE). Poskytovanie napájania na ponúkanú kameru EC System IPC-HDW2431T-ZS-27135-S2 cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. K výhodám, ktoré prichádzajú so štandardom PoE patrí:
- skrátený čas a nižšia cena inštalácie vďaka zjednodušenej štruktúre káblovania,
- žiadna potreba inštalovať ďalšie napájacie zdroje 12 V DC,
- možnosť napájania kamier Dahua na vzdialenosť až do 250m (režim EXTEND).
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Vzdialená konfigurácia a ovládanie
Pripojenie P2P cez cloud
Na realizáciu pripojenia k internetu a sieti LAN kamera využíva štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Prenosové spojenie umožňuje zmenu nastavení práce, modifikáciu parametrov videa a živý náhľad z kamery IPC-HDW2431T-ZS-27135-S2 a prehrávanie záznamov z archívu (kamery IP so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na jednej z troch platforiem:
- program Smart PSS, DSS Express, DSS PRO - počítačový softvér na správu IP monitorovania. Umožňuje podrobné modifikácie celkových nastavení systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu v kamerách Dahua IPC-HDW2431T-ZS-27135-S2.
- webový prehliadač WEB - rýchle nadviazanie spojenia s využitím IP adresy kamery, poskytuje široké možnosti diagnostiky. Prístup k úplnej funkčnosti zariadenia je odporúčaný z úrovne prehliadača Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, poskytujúca možnosť živého náhľadu, prehrávania archívnych záznamov a prijímania všetkých upozornení o udalostiach v rámci systému. Nie je potrebné prekladať porty na routeri vďaka využitiu technológie cloudu.
Implementácia technológie cloud umožňuje nadviazanie spojenia medzi systémom a užívateľom prístup a konfiguráciu kamery z akejkoľvek lokality s prístupom na internet - ako na prenosných, tak aj na stacionárnych zariadeniach (PC, laptopy).
Účinná kompresia dát
Kodek H.265/ HVEC
Moderné modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (High Efficiency Video Coding), známy v oblasti monitorovania ako H.265. Táto technológia bola vyvinutá v reakcii na potrebu prenosu obrazu s vysokým rozlíšením (4K) bez nadmerného zaťaženia sieťovej infraštruktúry. V porovnaní s predchádzajúcim štandardom H.264 novo riešenie umožňuje takmer dvojnásobné zníženie požiadaviek na šírku pásma, čo v kontexte CCTV systémov a kamier IPC-HDW2431T-ZS-27135-S2 sa premieta do predĺženia doby uchovávania materiálov na disku, zvýšenia dostupnej šírky pásma siete a predĺženia trvanlivosti dátových nosičov. Dôležité je, že rozdiel v kvalite obrazu medzi kompresiou H.265 a H.264 je pre ľudské oko prakticky neviditeľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDW2431T-ZS-27135-S2 je možné ľubovoľne prepínať medzi formátmi H.265 a H.264, čo umožňuje spoluprácu zariadenia s rekordérmi, ktoré nepodporujú štandard HVEC.
Technická špecifikácia:
| IPC-HDW2431T-ZS-27135-S2 |
| Kamera |
| Senzor | 1/3" CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 2688 x 1520 |
| Citlivosť | 0.008 Lux@F1.5 |
Pomer S/N
| >56dB
|
| Závěrka | 1/3 s–1/100000 s |
| Objektív | 2.7 - 13.5 mm |
| Uhol pohľadu | H: 104°– 27°
V: 55° – 15°
D: 124° – 31° |
| Osvetľovač IR LED | Áno, dosah do 40m
|
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 4Mpx (2688x1520) / 3Mpx (2304x1296) / 1080p - 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 2688 × 1520 (1-20 snímok/s), 2560 × 1440 (1 -25/30 snímok/s) |
| Bitrate | H.264: 32 Kbit/s–6144 Kbit/s
H.265: 12 Kbit/s–6144 Kbit/s |
| Funkcie obrazu & Audio |
| AGC | Áno |
AWB (biely balans)
| Auto/natural/street lamp/outdoor/manual/regional custom |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah) |
Chránené oblasti
| 4 oblasti (úprava: veľkosť, umiestnenie) |
| Kompresia audia | G.711a; G.711Mu; G726 |
| Inteligentné funkcie |
| IVS | Prekročenie čiary, vniknutie do oblasť |
| Sieť |
| Pripojenie siete | RJ-45 (100/1000Base-T) |
| Protokoly | IPv4; IPv6; HTTP; HTTPS; TCP; UDP; ARP; RTP ; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS;
UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; 802.1x; Bonjour |
| Kompatibilita | ONVIF(Profile S/Profile G/Profile T);CGI;P2P;Milestone; Genetec |
| Užívatelia | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Integrovaný |
| Podpora | Smart PSS, DSS, DMSS |
| Všeobecné |
| Integrovaný slot SD | Áno, karta do 256GB |
| Trieda tesnosti | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Príkon
| <6.4W |
| Prevádzková teplota | -30 °C do 60 °C |
| Dovolená vlhkosť | <95% |
| Materiál krytu | Kov/plast
|
| Rozmery | 108.3 mm × 122 mm |
| Hmotnosť | 0.88 kg |
