Podrobný popis

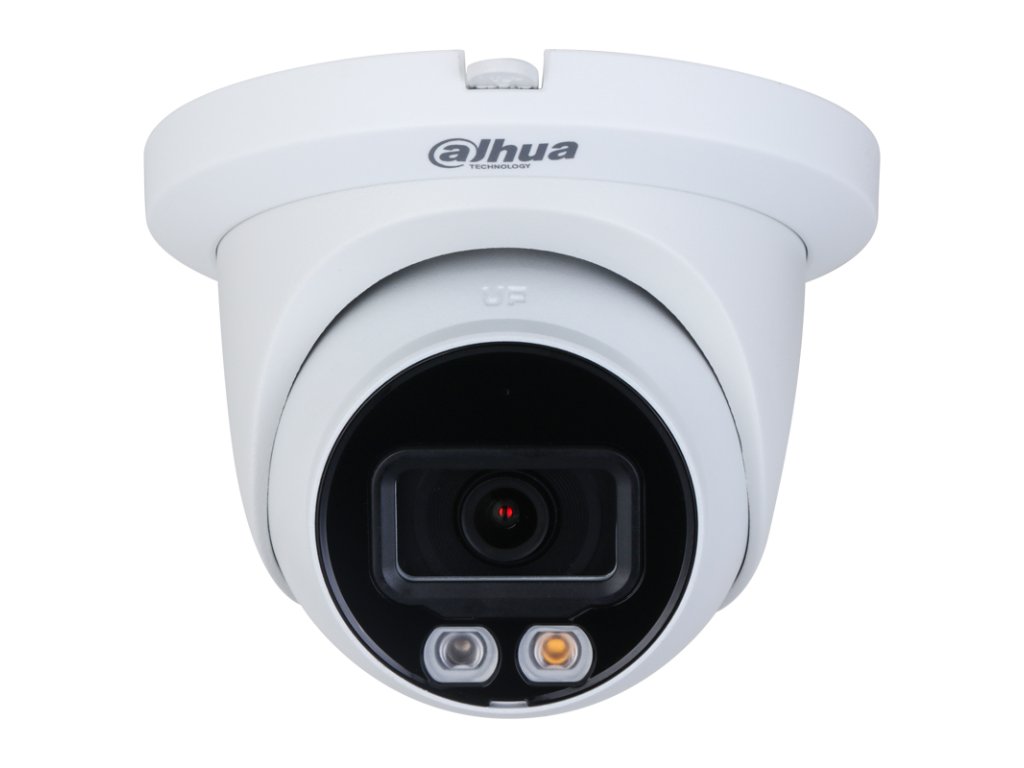

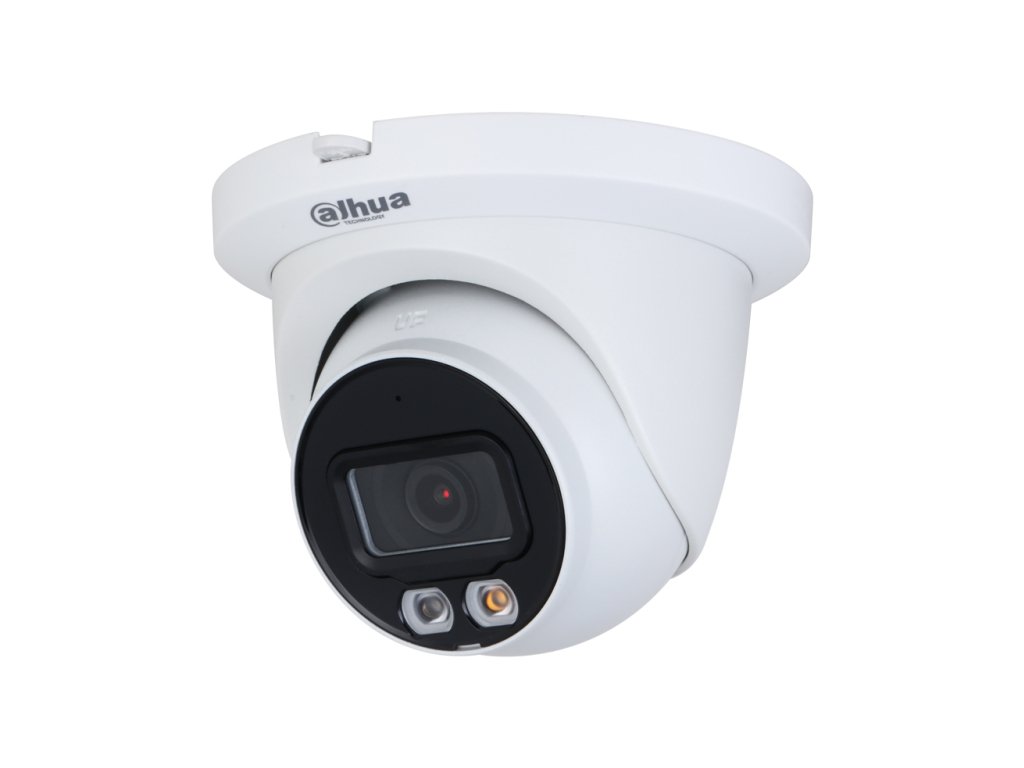

Kamera kopulová IP IPC-HDW2249TM-S-IL-0280B - DAHUA
Model IPC-HDW2249TM-S-IL-0280B patrí do série WizSense S2, ktorá je určená pre rozšírené, profesionálne monitorovania IP, založené na inteligentnej analýze obrazu. Kamera má objektív s pevným ohniskom 2.8 mm, a snímač 1/2.8” progressive CMOS, ktorý pracuje v rozlíšení 1920×1080px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB významne zlepšuje dynamiku kamery a vytiahne viac detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež integrovaný osvetľovač IR a LED bieleho svetla s dosahom účinnosti do 30m. Umožňuje prácu v 3 režimoch osvetľovača- iba IR, iba bielu svetlo alebo režim Smart - IR + biela svetlo. Okrem toho zariadenie má funkcie 3D-DNR, ROI, AGC, AWB, BLC/HLC, ktoré prispôsobujú činnosť kamery panujúcim podmienkam a významne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC alebo PoE.
Technické parametre:
- Snímač: 1/2.8" PS CMOS
- Rozlíšenie: 2Mpx (1920 x 1080)
- Objektív: 2.8mm
- Uhol pohľadu: H: 107°
- Osvetľovač IR a LED: 30m
- Integrovaný mikrofón: Áno
- Konfigurácia a diaľková správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Príkladové funkcie WizSense: Detekcia vniknutia , SMD, inteligentné vyhľadávanie, prekročenie čiary
- Trieda tesnenia: IP67
- Spotreba energie: < 4.4 W
- Rozmery:99.1 mm × 121.9 mm
- Hmotnosť: 0.46 kg
- Napájanie: 12V DC / PoE
Široký uhol nahrávania
Objektív 2.8mm
Využívaný v kamere snímač CMOS vo veľkosti 1/2.8 palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť široký uhol pozorovania až do približne 107° na vodorovnej osi. Taký široký uhol pozorovania robí túto kameru ideálnou na realizovanie sledovania a nahrávania celkových udalostí v rámci monitorovaného objektu.
Modely širokouhlé, ktoré majú objektív s pevným ohniskom 2.8mm sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HDW2249TM-S-IL-0280B využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré plynú z použitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenému štruktúrovaniu káblov
- nepotrebnosť inštalovania dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a správa
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfigurovať prácu, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špecializovaný softvér na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pri využití adresy IP kamery, zaisťujúceho prístup ku všetkým funkciám zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, poskytujúca možnosť živého sledovania, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na smerovači
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na mobilných aj desktopových zariadeniach (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory šírky pásma, čo sa v systémoch CCTV prejavuje na predlžení doby archivácie materiálu na disku, zvýšení dostupnej priepustnosti prenosového kanála a predlžení životesnosti dátových nosičov. Navyše, rozdiel v kvalite materiálu vo videu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDW2249TM-S-IL-0280B je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HDW2249TM-S-IL-0280B patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. K najdôležitejším funkciám WizSense patrí predovšetkým SMD+, čo je najnovšia technológia, ktorá takmer úplne obmedzuje falošné poplachy. Algoritmy AI v sérii WizSense dokážu tiež rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci so Smart NVR má kamera tiež funkcie inteligentného vyhľadávania, extrakcie udalostí a zlúčenia do videí z udalostí. Technológia Quick Pick dokáže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samoadaptácia scény) pracuje na algoritme hlbokého učenia, ktorý inteligentne identifikuje mnoho scén a prispôsobuje sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HDW2249TM-S-IL-0280B |
| Kamera |
| Snímač | 1/2.8" Progressive Scan CMOS |
Systém skenovania
| Priebežné
|
| Maximálne rozlíšenie | 1920 x 1080 |
| Citlivosť | 0.002 Lux@F1.6 |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 2,8 mm: Horizontálne: 107 ° × Vertikálne: 56 ° × Diagonálne: 127 ° |
| Osvetľovač infračerveného žiarenia | IR 30m
|
| Osvetľovač bieleho svetla | LED 30m |
| Režimy práce displeja | iba IR, iba LED, Smart - IR + LED |
| Filter infračerveného žiarenia | Mechanický ICR |
Rozlíšenie
| 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 1920 × 1080@(1–25/30 fps) |
| Bitrate | H.264: 32 kbps–6144 kbps;
H.265: 12 kbps–6144 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (vyváženie bielej)
| Auto/prírodné/ulicná lampa/vonkajšie/manuálne/regiónový prispôsobený |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/otočenie (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) |
Zóny obmedzenia
| 4 oblasti (úprava: veľkosť, poloha) |
| Audio |
| Integrovaný mikrofón | Áno |
| Sieť |
| Pripojenie siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; NTP; Multicast; ICMP; IGMP |
| Kompatibilita | ONVIF (Profil S); CGI; P2P; Genetec |
| Používatelia | 6 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| WizSense |
| Perimetrická ochrana | Prekročenie čiary, detekcia vniknutia (podpora klasifikácie a presného zisťovania vozidiel a ľudí) |
| SMD+ | Klasifikácia (človek / vozidlo), filter falošných alarmov (>1%), Zväčšená vzdialenosť detekcie |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR na presné inteligentné vyhľadávanie, extrakcia udalostí a zlúčenie do videí z udalostí |
| Všeobecné |
| Trieda tesnenia | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <4.4W |
| Prevádzková teplota | -40 °C do 60 °C |
| Prípustná vlhkosť | N/A |
| Materiál krytu | Plast |
| Rozmery | | 99.1 mm × 121.9 mm
| Hmotnosť | 0.46 kg |
##
