IPC-D4E - IP kupolová kamera, 4Mpx, 2.8mm, IR30, IK10 - Dahua (Neutrálne)

Podrobný popis

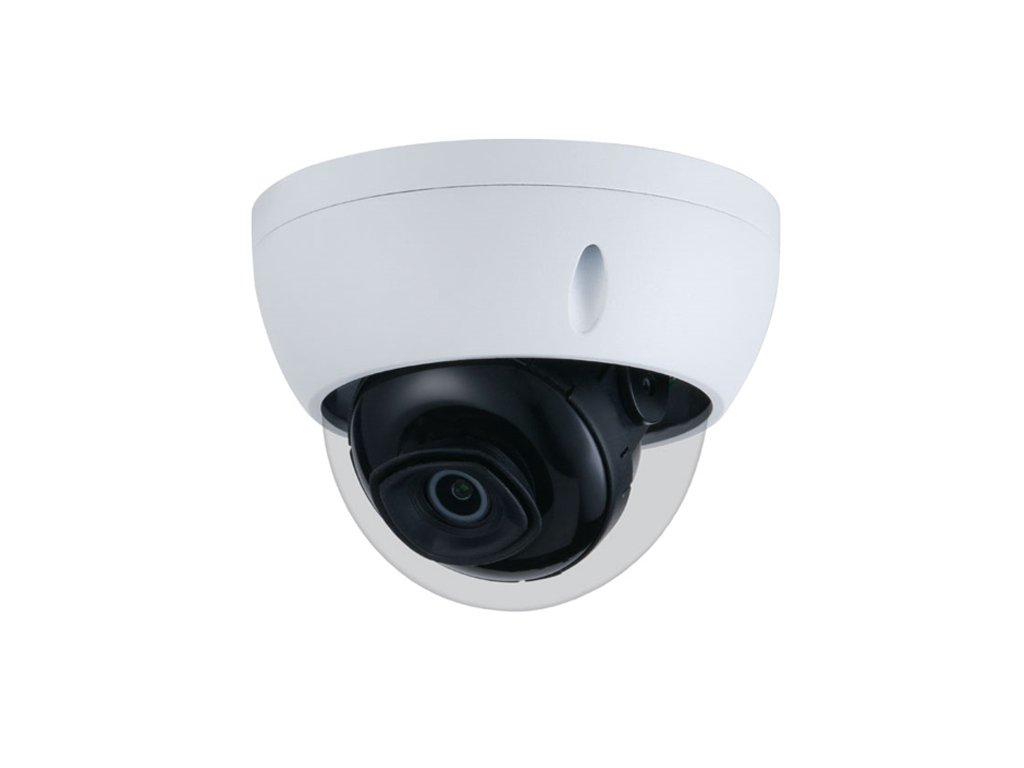

Kamera kupolová IPC-D4E - DAHUA(Neutral)

---

IPC-D4E je model fungujúci v systéme IP s objektívom pevného ohnisková 2.8mm. Kamera má snímač 1/2.7" CMOS, ktorý pracuje v rozlíšení 2688 x 1520(4Mpx). Kompresia dát kamery pracuje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery extrahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR LED reflektor s dosahom do 30m. Okrem toho zariadenie obsahuje funkcie AWB, AGC, 3D-DNR, ROI, BLC, HLC, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený na štandarde IP67 a IK10. Kamera je napájaná napätím 12V DC / PoE.

Technické parametre:

Snímač:
• 1/3" CMOS
Rozlíšenie:
• 4Mpx (2688 x 1520)
Objektív:
• 2.8mm
Citlivosť:
• 0,03 lux F2.0
Osvetlenie IR:
• 30m
Funkcie obrazu:
• AWB, AGC, BLC, HLC, 3D-DNR, ROI
Široký dynamický rozsah:
• Áno, WDR 120dB
• Konfigurácia a vzdialená správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
Kompresia obrazu:
• H.265+ / H.265 / H.264+ / H.264 / MJPEG
Trieda vodotesnosti:
• IP67
Trieda mechanickej odolnosti:
• IK10
Rozmery:
• 109,9 x 81mm
Hmotnosť:
• 0.35 kg
Napájanie:
• 12V DC / PoE

---

Široký uhol nahrávania

Objektív 2.8mm

V kamere použitý snímač CMOS s rozmerom

1/2.7 palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť široký pozorovací uhol približne 93° na horizontále. Taký široký pozorovací uhol robí prezentovanú kameru ideálnou na monitorovanie a nahrávanie celkových udalostí v rámci monitorovanej oblasti.

Modely širokouhlé, ktoré majú objektív s pevným ohniskom 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného video materiálu.

Obr. 1 Porovnanie uhol nahrávania pre rôzne objektívy (so snímačom 1/2.8")

---

Napájanie prostredníctvom PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera IPC-D8E využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrutkový kábel UTP s použitím technológie

Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody zavedenia štandardu PoE patrí:

skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
neexistencia potreby inštalovať dodatočné napájacie zdroje
možnosť napájania kamier na vzdialenosť až
• do 250m (režim EXTEND)

Obr. 2 Napájanie a prenos obrazu v technológii PoE

---

Vzdialená konfigurácia a správa

P2P pripojenie cez cloud

Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a náhľad naživo a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:

• program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu vizuálneho monitoringu, ktorý umožňuje pokročilú modifikáciu celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
• webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou adresy IP kamery, poskytujúc prístup k plnej funkcionalite zariadenia. Pre systémy Dahua je odporúčané používať webový prehliadač Internet Explorer.
• mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá umožňuje náhľad naživo, prehrávanie záznamov a prijímanie upozornení na udalosti v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri

Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných alebo stacionárnych zariadeniach (PC, Laptop).

---

Účinná kompresia dát

Kodek H.265/ HVEC

Nové modely sieťových kamier DAHUA využívajú účinný kodek

HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch CCTV premieta do predĺženia času archivácie materiálu na disku, zvýšenia dostupnej šírky pásma prenosovej linky a predĺženia životnosti nosičov dát. Navyše, rozdiel v kvalite video materiálu medzi kompresiou H.265 a verziou H.264 je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere IPC-D4E je možné slobodne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Technická špecifikácia:

Progressive0,03 lux F2.0>56dB1/3 s–1/100000 sMechanický ICR4MP(2688x1520),4MP(2560x1440),3MP(2304x1296),1080P (1920x1080), 1,3MP(1280x960),720P(1280x720), D1 (704x576), VGA (640x480), CIF (352x288)H.265+ / 4Mpx - 2688x1520 (1 ~ 25kl/s), 4MP (1~25 kl/s) Funkcie obrazuAGCÁnoAuto/natural/street lamp/outdoor/manual/regional customÁnoÁnoÁno3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah)4 oblasti (úprava: veľkosť, umiestnenie)SieťHTTP, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, QoS, UPnP, NTP, RTMP, Multicast, HTTPS, SFTP, 802.1x, ICMP, IGMP VšeobecneIP67IK1012V DC, PoE (802.3af)-40 °C do 60 °CKov+plast 109,9 x 81mm 0.35 kg

IPC-D4E
Kamera
Snímač	1/3" CMOS
Systém skenovania
Maximálne rozlíšenie	2688 x 1520
Citlivosť
Pomer S/N
Závierka
Objektív	2.8 mm
Osvetlenie IR	30m
Filter infračerveného svetla
Rozlíšenie
Kompresia	H.265 / H.264 / H.264+ / MJPEG
Rýchlosť hlavného prúdu
AWB (vyváženie bielej)
BLC
HLC
ROI
Široký dynamický rozsah	Áno, WDR 120 dB
Funkcie úpravy obrazu
Detekcia pohybu
Chránené zóny
Pripojenie na sieť	RJ-45 (10/100Base-T)
Protokoly
Kompatibilita	ONVIF (Profile S/G/T), CGI, P2P, Milestone, Genetec, P2P
Mobilné systémy	iOS, android
Vzdialená správa	DSS; DMSS
Web Server	Vstavaný
Trieda vodotesnosti
Trieda mechanickej odolnosti
Napájanie
Spotreba energie	<5,5W
Prevádzková teplota
Dopustiteľná vlhkosť	<95%
Materiál krytu
Rozmery
Hmotnosť
