DS-7716NXI-I4/S(C) - 16-kanálový IP záznamník, AcuSense - Hikvision

Podrobný popis

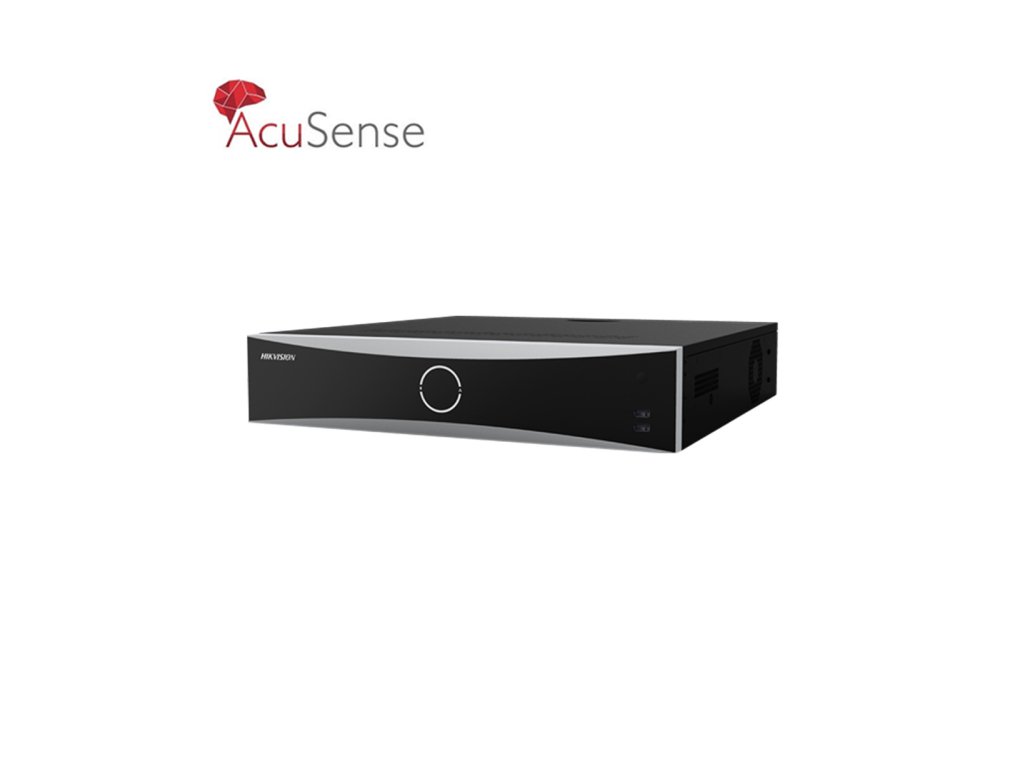

16-kanálový rekordér AcuSense DS-7716NXI-I4/S - Hikvision

---

DS-7716NXI-I4/S je 16-kanálové zariadenie patriace do druhej generácie inteligentných rekordérov Acusense používaných v inteligentných monitorovacích systémoch. NVR je súčasťou inovatívnej série sieťových zariadení značky Hikvision, ktoré umožňujú hladkú nahrávku obrazu z miest a objektov pokrytých celodenným monitorovaním a poskytujú inteligentnú analýzu (detekcia narušenia, prekročenie línie, vstup/výstup z oblasti) na základe klasifikácie objektov (vozidlo, človek) podporenú navyše o funkciu rozpoznávania tváre a kodek H.265. IP rekordér so účinným algoritmom kompresie obrazu H.264/H.265 poskytujúcim bezproblémový a plynulejší prenos obrazu v maximálnom rozlíšení 3840 × 2160 (8MPx). Zariadenie využíva dva prúdy z kamier: prvý (vysokého rozlíšenia) na zobrazovanie obrazu v režime celej obrazovky aj s rozdelením na 4 a na záznam videa, a druhý (nižšie rozlíšenie) na zobrazovanie obrazu v deleniach s viacerými kamerami (6,9,16 atď.) a prípadne tiež na záznam. Rekordér podporuje dvojprúdové kamery a dynamicky prepína obrazový prúd za účelom maximálneho využitia výkonu DSP čipu.

Technické parametre:

• Video vstupy: 16x IP
• Video výstupy: 2x HDMI, 1x VGA, 1x BNC
• Rozlíšenie (max.): 12Mpx
• Max. bitrate: 160 / 256 Mbps
• Dvojité prúdové záznamy: Áno
• Zvukové vstupy/výstupy: 1/1 obojsmerné
• Alarmové vstupy/výstupy: 16/4
• Kompresia: H.265+ / H.265 / H.264+ / H.264 / MPEG4
• Funkcie analýzy obrazu: AcuSense (Prekročenie línie, narušenie, vstup do oblasti, opustenie oblasti, detekcia (klasifikácia) ľudí a vozidiel)
• Podpora diskov: 4x HDD (do 8TB na disk)
• Spotreba energie: 30W (bez HDD)
• SATA: 4x SATA s hot plug
• USB porty: 2x USB 2.0, 1x USB 3.0
• Rozmery: 445×400×71mm
• Napájanie: 100 až 240 VAC, 50 až 60 Hz

Obr. 1 Rozmery rekordéra DS-7716NXI-I4/S

---

Inteligentná analýza obrazu

Kamery AcuSense

Rekordéry Hikvision z série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a rekordéroch Hikvision z tejto série, umožňuje výrazné zníženie falošných poplachov vyvolaných pohybom bezvýznamných objektov, napríklad pohybom lístia, pohybom malých zvierat. Zariadenia so značkou AcuSense využívajú technológiu strojového učenia, aby ešte lepšie klasifikovali rozpoznané objekty. Po konfigurácii kamery môžeme spustiť alarm len vtedy, keď človek prekročí líniu alebo vstúpi do detekčného priestoru. Zariadenia AcuSense majú tiež funkciu rýchleho vyhľadávania. Vďaka zaznamenaným snímkam videa každého objektu vie kamera kategorizovať a potom ľahko a rýchlo nájsť. Výnimočné funkcie ako aj výkon a účinnosť prevádzky robia systém AcuSense veľmi príjemným na používanie.

Funkcie a výhody spájania systémov AcuSense

Zariadenie	Tradičný rekordér NVR	Rekordér NVR AcuSense
Tradičná kamera	Štandardný obraz + Základná analytika obrazu	Filtrovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu
Kamera ColorVu	Farebný obraz počas celého dňa + Základná analytika obrazu	Farebný obraz počas celého dňa + filtrovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu
Kamera AcuSense	Filtrovanie falošných poplachov vykonávané kamerou	Filtrovanie falošných poplachov na všetkých kanáloch + rýchle vyhľadávanie objektu
Kamera ColorVu 2 gen.	Farebný obraz počas celého dňa + Filtrovanie falošných poplachov vykonávané kamerou	Farebný obraz počas celého dňa + filtrovanie falošných poplachov vykonávané kamerou + rýchle vyhľadávanie objektu

---

Vzdialená konfigurácia a obsluha

Spojenie P2P cez cloud

Na realizáciu spojenia so sieťou rekordér využíva štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto spojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu ako aj živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného spojenia môže byť uskutočnená na troch rôznych platformách:

• program iVMS-4200 a iVMS-5200 - špecializovaný softvér na správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
• webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou IP adresy kamery, zaručujúc prístup k plnej funkčnosti zariadenia. Pri systémoch Hikvision sa odporúča použitie prehliadača Internet Explorer.
• mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva spojenie cez cloud, čo eliminuje potrebu presmerovania portov na smerovači

Využitie cloudu na nadviazanie spojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stacionárnych (PC, Laptop).

---

Výkonná komprimácia dát

Kodek H.265/ HVEC

Nové modely kamier a sieťových rekordérov od Hikvision využívajú výkonný kodek HEVC (angl. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu vysokorozlíšených video materiálov (4K) bez nadmerného zaťaženia prenosového pásma. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pásma a predĺženiu životnosti nosičov údajov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

---

Technická špecifikácia:

1/1 obojsmernéDostupné na 4-kanáloch 2 MP (H.264/H.265) analýza videa na rozoznanie osôb a vozidiel za účelom obmedzenia falošných poplachov1x USB3.0, 2x USB2.0, RS-485 (polovičný duplex), RS-232, Klávesnica, 4 rozhrania SATA podporujúce hot-plug, 1 rozhranie eSATAiVMS-4200, HIK-CONNECTAcuSensePorovnávanie tvárí, zachytávanie tvárí, vyhľadávanie tvárí podľa fotografieDo 16 knižníc, do 10,000 fotografií tvárí (veľkosť fotografie ? 512 KB, celková kapacita ? 150 MB)Porovnávanie fotografií tvárí na 4-kanálochZachytávanie fotografie tváre na 1-kanáli (IP kamera HD, do 4 MP, H.264/H.265) Dostupné na 4-kanáloch 2 MP (H.264/H.265) analýza videa na rozoznávanie osôb a vozidiel za účelom obmedzenia falošných poplachov 100 až 240 VAC, 50 až 60 Hz19-inch rack-mounted 1.5U chassis ? 5.6 kg80W30W bez HDD10% až 90%-10....+55°C445 × 400 ×75 mm

DS-7716NXI-I4/S
Rekordér
Rozlíšenie (max)	12 Mpx
Počet IP kamier	16
Bitrate	160 / 256 Mb/s
Počet diskov / kapacita TB	4/8
Podpora cez	Lokálna, webový prehliadač, CMS
Video kompresia	H.264, H.264+, H.265, H.265+
Video výstup	HDMI (4K), HDMI (FullHD), VGA (1080p), BNC
Rozlíšenie nahrávky	12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF
Výstup HDMI1	4K (3840 × 2160)/60Hz, 4K (3840 × 2160)/30Hz, 2K (2560 × 1440)/60Hz, 1920 × 1080/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA výstup závislý
Výstup HDMI2	1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI2/VGA výstup nezávislý
Výstup VGA	1-ch, 1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA výstup závislý
Sieťové rozhranie	2x 10/100/1000Mbps
Alarm vstupy/výstupy	16/4
Zvukové vstupy/výstupy
Filtrovanie falošných poplachov
Konektory
Softvér
Rozpoznávanie a analýza tvárí
Knižnica fotografií tvárí
Porovnávanie fotografií tvárí
Účinnosť rozpoznávania a analýza tvárí
Filtrovanie falošných poplachov
Všeobecné
Napájanie
Obal
Hmotnosť
Celková moc
Spotreba energie
pracovná vlhkosť
Pracovná teplota (°C)
Rozmery (v x š x h)
