DS-2TD4237-10/V2 - Rýchlobežná termovízna kamera, bispektrálna, 10 mm, zoom x32 - Hikvision

Podrobný popis

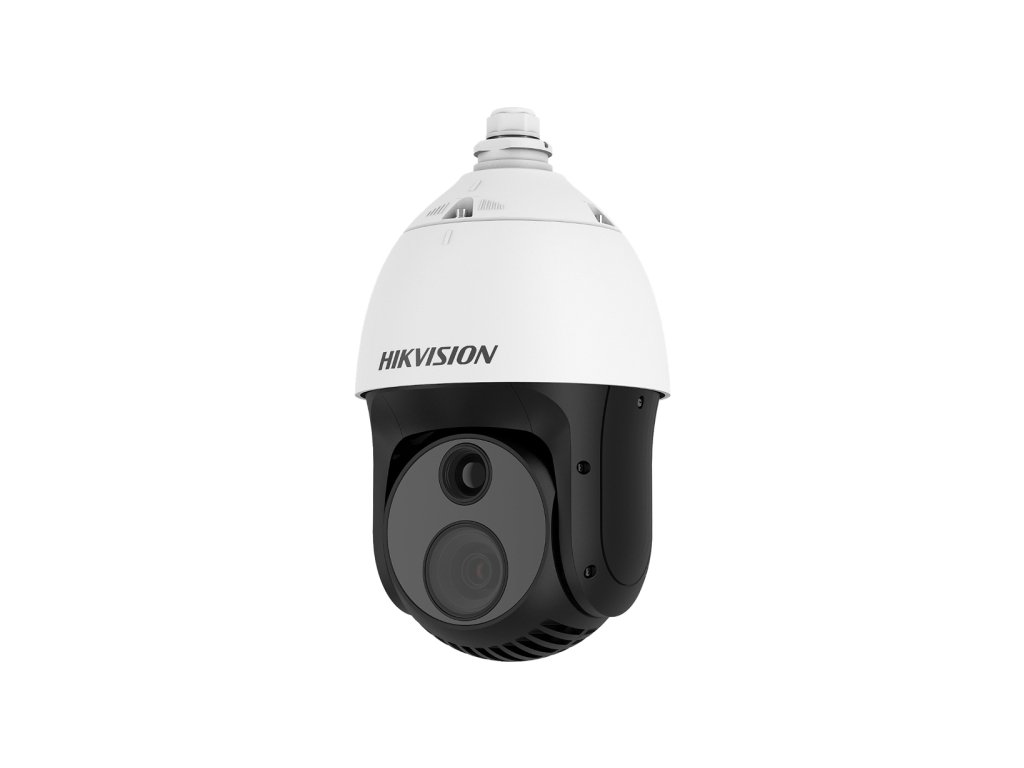

Rýchlobežná kamera, bispektrálna DS-2TD4237-10/V2 - Hikvision

---

Projektový produkt - vyžaduje sa registrácia projektu pred kúpou.

Sieťová kamera bispektrálna (termovízia + viditeľné svetlo) DS-2TD4237-10/V2 je vysoko kvalitný termovízny model, určený na prácu v pokročilých systémoch vizuálneho monitorovania, založených na inteligentnej analýze obrazu. Kamera patrí do série termovíznych kamier Hikvision, vyznačujúcej sa veľmi vysokou kvalitou generovaného obrazu, podporovaného analýzou v reálnom čase s využitím algoritmov umelej inteligencie.

Model DS-2TD4237-10/V2 značky Hikvision kombinuje výhody štandardného vizuálneho monitorovania, rýchlobežnej kamery a termovízie - vďaka možnosti prekrytia obrazu v tepelnom spektre na klasický obraz kamera umožňuje nahrávanie mimoriadne presného a detailného obrazu.

Technické parametre:

• Termovízny snímač: Neochladený VOx, 384 x 288 px
• Objektív termovízneho modulu: 10mm - uhol záberu ~ 37 °
• Citlivosť (NETD): 40 mk @ F1.0
• Snímač viditeľného svetla: 2Mpx Progressive Scan CMOS, 1920 × 1080 px
• Objektív štandardného modulu: 4.8-153 mm - uhol záberu ~ 58.4° to 2.14°
• Citlivosť: 0.05Lux (farba)
• Štandard kompresie: H.265/ H.264/ MJPEG
• Meranie teploty: 3 druhy pravidiel - 21 súčasne (10 bodov, 10 oblastí, 1 čiara)
• Rozsah merania: -20 °C do +550 °C
• Maximálna chyba merania: ± 8 °C
• IR osvetľovač: IR 100m
• Vstup/výstup alarmu: 7/2
• Vstup/výstup audio: 1/2
• Slot microSD karty: Áno, do 256 GB
• Klasifikácia tesnosti: IP66
• Napájanie: 24V AC
• Prevádzková teplota: -30 °C do 60 °C
• Rozmery: 305 mm × 185 mm × 163 mm

---

Bispektrálny režim práce

Eliminácia falošných poplachov

Termovízna kamera DS-2TD4237-10/V2 využíva na prácu dve pásma žiarenia - viditeľné spektrum a tepelné spektrum. Termovízny obraz je generovaný pomocou vysoko kvalitného snímača VOx (oxid vanádu), nevyžadujúceho dodatočné chladenie. Vyznačuje sa vysokou tepelnou citlivosťou, čo priamo ovplyvňuje presnosť merania teploty objektov v zornom poli kamery. Relatívne nízke rozlíšenie termovíznej kamery, v tepelnom pásme, je kompenzované použitím druhého, integrovaného objektívu a štandardného snímača CMOS, ktorý generuje obraz s vysokým rozlíšením 1920×1080p. Takéto spojenie dvoch pásiem pozorovania zaručuje oveľa vyššiu presnosť detekcie a rozpoznania jednotlivých udalostí a umožňuje minimalizovať počet falošných alarmov, vyvolaných pravidlami VCA.

Obr. 1 Pozorovanie v dvoch pásmach žiarenia

---

Efektívna kompresia údajov

Kodek H.265/ HVEC

Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového spojenia a predĺženiu životnosti dátových médií. Navyše, rozdiel v kvalite videomateriálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere DS-2TD4237-10/V2 možno jednoducho prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.

Technická špecifikácia:

1.2mF1.01/2.8" CMOS Progressive Scan1920 × 1080, 2MPx4.8-153mm, motozoom x32F1.2 to F4.4x16x32120 dBPTZNeustála rotácia o 360 °; Náklon: Od -5° do + 90° (automatické preklápanie)Tilt Manual Speed: Konfigurovateľný, od 0,1°/s do 105°/sÁno300do 8, do 32 prednastavení na patroldo 4Panorama Scan Panorama Scan/ Dome Reboot/ Dome Adjust/ Aux OutputVideo a zvukPodprúd: H.264G.711u/G.711a/G.722.1/MP2L2/G.726/PCMInterfejsVstupy 7-kanálové (0 do 5 VDC)2-kanálové výstupy relé, konfigurovateľné akcie v reakcii na alarmprenos FTP/e-mailové pripojenieVstup linkový: 2 až 2,4 V [pp], výstupná impedancia: 1 K ± 10%Linková úroveň, impedancia: 600 1, interfejs RS-4851,0 V [pp]/75 ,BNC pre termálny kanálIR osvetľovačÁnoInteligentné funkcie[Panoramatická kamera] - Detekcia množstva osôb nachádzajúcich sa vo vybratej zóneManual Tracking; Panoramatické sledovanie; Event Tracking; podpora sledovania patroly v viacerých scénachPreset, patrol scan, pattern scan, videozáznam na pamäťovú kartu, alarmový výstup, zaslanie e-mailu, oznámenie sledovacieho centra, nahratie na FTPH.265+, H.264+, low bit rate, ROI, SVCSieťRTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoEISAPI, HIKVISION SDK, platforma riadenia tretej strany, ONVIF (Profil S, Profil G, Profil T)MicroSD/SDHC/SDXC karta (do 256 G) miestna pamäť a NAS (NFS, SMB/CIFS), automatické doplnenie siete (ANR)do 20 zobrazení naraz802.1X overený prístup, filter IP adries iVMS-4200, Hik-CentralLokálna služba : Chrome 57,0+, Firefox 52,0+VšeobecnéV24 VAC ± 25%, spotreba energie <30W-30°C do 60°C32 jazykovIP66Áno305 mm × 185 mm × 163 mm~4kg

DS-2TD4237-10/V2
Termálny objektív
Snímač	Vanadium Oxide Uncooled Focal Plane Arrays
Rozlíšenie	384 × 288
Interval pixelov	17 m
Spektrum práce	8 m do 14 m
Tepelná citlivosť NETD	40 mK (25°C, F# = 1,0)
Objektív	10 mm
IFOV (okamžité zorné pole)	1,70 mrad
FOV	37.7° × 28.7°(výška × výška)
Min. vzdialenosť zaostrenia(ostrosť)
Clona
Optický objektív
Snímač
Rozlíšenie
Citlivosť	Color: 0.05 Lux @(F1.6, AGC ON) B/W: 0.01 Lux @(F1.6, AGC ON)
Ohnisková vzdialenosť
FOV	horizontal FOV 58.4° to 2.14°, vertical FOV 33.8° to 1.2°, diagonal FOV 65.6° to 2.46°
Clona
Digitálny zoom
Optický zoom
WDR
Rozsah rotácie
Rýchlosť rotácie	Pan Manual Speed: Konfigurovateľný, od 0,1°/s do 200°/s
Proporcionálny zoom
Počet prednastavení
Patrolové schémy
Vzory schém
Parkovací režim	Preset/ Pattern Scan/ Patrol Scan/ Auto Scan/ Tilt Scan/ Random Scan/ Frame Scan/
Rozvrh úloh	Preset/ Pattern Scan/ Patrol Scan/ Auto Scan/ Tilt Scan/ Random Scan/ Frame Scan/
Hlavný prúd	Visible Light: 50 Hz: 25 fps (1920 × 1080), 25 fps (1280 × 960), 25fps (1280 × 720) Viditeľné svetlo: 60 Hz: 30 fps (1920 × 1080), 30 fps (1280 × 960), 30 fps (1280 × 720)Termálne: 50 fps(1280 × 720), 50 fps(704 × 546), 50 fps(384 × 288), 50 fps(352 × 288)
Druhý prúd	Visible Light: 50 Hz: 25 fps (704 × 576), 25 fps (352 × 288)Viditeľné svetlo: 60 Hz: 30 fps (704 × 480), 30 fps (352 × 288) Termálne: 50 fps(704 × 546), 50 fps(384 × 288), 50 fps(352 × 288)
Kompresia videa	Hlavný prúd:H.265
Kompresia zvuku
Vstupy alarmu
Výstupy alarmu
Dziaanie alarmu	Zaprogramované/skanování patrol/skanowanie vzorov/zapis na kartu SD/výstup relé/inteligentné zachytenie/
Vstup audio	1, 3,5 mm vstup mikrofónový/linkový.
Výstup audio
Interfejs komunikační	1, samoadaptívny interfejs Ethernet RJ45 10M/100M.
Analogové výstupy videa
Dosah IR	100m
Smart IR
Smart Event	[Panoramatická kamera] - Detekcia narušenia, detekcia krížovej čiary, detekcia vstupu do oblasti, detekcia opustenia oblasti [PTZ kamera] - Detekcia narušenia, detekcia krížovej čiary, detekcia vstupu do oblasti, detekcia opustenia oblasti, detekcia bez dozoru batožiny, detekcia odstránenia objektu
Face Capture (deteckia tvári)	[PTZ kamera] - Detekcia až 30 tvárí súčasne. Podpora detekcie, sledovania, zachytenia, kategorizácie, výberu tvárí v pohybe a zobrazenia najlepšieho záberu.
People Density (meranie množstva osôb)
Smart Tracking (inteligentné sledovanie)
Väzba na alarm
Inteligentná kompresia
Sieťové protokoly	IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP,
API
Sieťová pamäť
Súčasné zobrazenie
Zabezpečenia	Overené používateľské meno a heslo, viazanie MAC adresy, HTTPS šifrovanie,
Počet používateľov / hostiteľov	do 32 používateľov 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
Klientský softvér
Podporované WEB prehliadače	Živé zobrazenie (povolený plugin) : Internet Explorer 11Živé zobrazenie (plugin bezplatný) : Chrome 57.0+, Firefox 52,0+
Napájanie
Prevádzková teplota
Jazyky menu
Klasifikácia tesnosti
Resetovacie tlačidlo
Rozmery
Hmotnosť

####
