Termokamera DS-2TD2637B-10/P - Hikvision

Produkt projektový - kontaktujte nás pred zadaním objednávky.

Model DS-2TD2637B-10/P je pokročilá termovízna kamera s vysokou citlivosťou, určená na detekciu osôb so zvýšenou telesnou teplotou, ktorá môže byť jedným z príznakov rozvíjajúcej sa bakteriálnej alebo vírusovej infekcie. Zariadenie pracuje v bispektrálnom režime - nahrávanie prebieha v viditeľnom svetle aj v pásme tepelného žiarenia.

Hlavné vlastnosti:

• Meranie teploty v reálnom čase
• Vysoké rozlíšenie v tepelnom spektre - 384 × 288
• Rozsah merania: od 30°C do 45°C;
• Maximálna chyba merania: ±0.5 °C
• Funkcia automatického alarmu
• Inteligentná analýza obrazu VCA
• Rozsah merania: 3 - 7m od kamery
• Bispektrálny charakter prevádzky

Technické parametre:

Termovízia

• Snímač: Vanádový oxid VOx, nechladený
• Rozlíšenie: 384 × 288
• Spektrálny rozsah: 8m~14m
• Interval pixelov: 17m
• Objektív: 9.7mm
• Tepelná citlivosť<35 mK
• Signalizácia alarmu: zvukový signál, signál na relé
• FOV: 37.5°×28.5°
• Maximálna chyba merania: ±0.5

Biele svetlo

• Snímač: 1/2.7" CMOS, progresívne skenovanie
• Rozlíšenie: 4Mpx @2688×1520
• Citlivosť: 0.0089 Lux (farba)
• Objektív: 4 mm
• FOV: 84° × 44.8° (H × V)
• Funkcie obrazu: 3D-DNR, TrueWDR
• Osvetľovač infračerveného svetla: IR50m

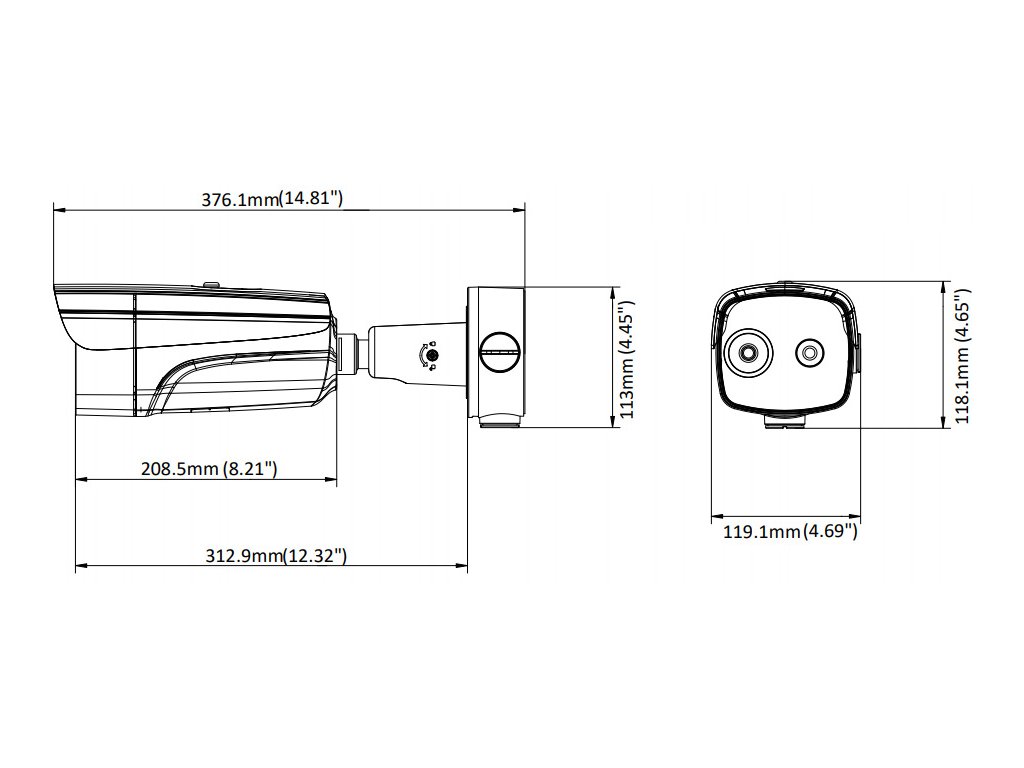

Obr.1 Rozmery kamery

Podmienky správnej prevádzky kamery:

Na dosiahnutie najvyššej možnej presnosti výsledkov merania teploty by mali byť splnené nasledujúce podmienky:

• kamera by mala pracovať v prostredí s teplotou od 10 do 35
• objektívu kamery nesmerujte priamo na vstupné dvere vedúce von - prúdenie vzduchu (prietok) môže ovplyvniť presnosť merania
• v prípade veľkého rozdielu teplôt (nad 15 °C) medzi prostredím systému a prostredím z ktorého vstupujú osoby, ktorých teplotu chceme merať, by tieto osoby mali počkať ~3 minúty pred meraním. V prípade menšieho rozdielu sa tento čas skracuje - pod 5 °C je to ~30 sekúnd.
• kamera po spustení sa prispôsobuje tepelnému pozadiu okolia - táto kalibrácia trvá 25-30 min. - počas tohto času by systém nemal vykonávať merania.

Bispektrálny charakter prevádzky

Eliminácia falošných poplachov

Nové termokamery Hikvision využívajú dve pásma žiarenia - viditeľné spektrum a tepelné. Okrem toho majú integrované algoritmy na detekciu tváre, vďaka ktorým sa teplota meria iba na určených objektoch (tvári) a počet falošných poplachov je redukovaný na minimum. Pokročilá analýza obrazu v kamere výrazne zvyšuje účinnosť pracoviska na meranie, umožňujúc merať teplotu viacerým osobám súčasne.

Obr.2 Nahrávanie v dvoch spektrách žiarenia

Režim Obraz v obraze

Dva obrazy v jednom

Vďaka bispektrálnemu charakteru prevádzky kamera podporuje funkciu PIP - Obraz v obraze. Umožňuje zobrazenie miniatúry jedného z obrazov (v tepelnom spektre) v plnoekránovom režime druhého (v vizuálnom spektre). Vďaka tejto funkcii môže operátor systému rýchlo identifikovať osoby v zornom poli kamery a skontrolovať, či tepelné pozadie zostáva nerušené (napr. v dôsledku objavenia iného objektu než človeka, vyžarujúceho značné množstvo tepla).

Funkcia PIP môže byť spustená z úrovne menu kamery v termoviznom obraze v viditeľnom obraze.

Obr.3 Režim Obraz v obraze na kamere

Spolupráca s BlackBody

Zníženie chyby merania

Model DS-2TD2637B-10/PA v autonómnom režime umožňuje meranie telesnej teploty s presnosťou na desatiny stupňa a s maximálnou chybou merania na úrovni ±0.5. Prírastkom kalibračného modulu BlackBody DS-2TE127-G4A do pracoviska je táto chyba znížená na ±0.3. Navyše tento modul výrazne zvyšuje odolnosť kamery voči faktorom narúšajúcim meranie, ako sú tepelné tiene (napr. na sklených a odrazových povrchoch) a prúdenie vzduchu (napr. z klimatizátorov). Okrem toho, použitím BlackBody kamera nemusí vykonávať predkalibráciu pri spustení, ktorá vyplýva z potreby prispôsobiť sa tepelnému pozadiu a teplote okolia.

Obr.4 Kalibračný modul BlackBody - DS-2TE127-G4A

Príklady použitia

Súkromné a verejné inštitúcie

Možnosť masového merania teploty v reálnom čase je obzvlášť užitočná v objektoch a inštitúciách, v ktorých prítomnosť potenciálne infikovaných osôb môže mať vplyv na ďalšie fungovanie zariadenia. Rýchlym zistením teplotných anomálií termokamera výrazne znižuje riziko dočasného zastavenia fungovania inštitúcie alebo podniku, vyplývajúceho z izolácie určenej oblasti a skupiny osôb karanténou alebo epidemiologickým dohľadom.

Cieľové miesta inštalácie kamier:

• výrobné závody
• kancelárske budovy a co-workingové priestory
• nákupné centrá
• letiská
• vzdelávacie zariadenia
• nemocnice
• úradné budovy
