DS-2TD2617B-6/PA (B) - Termokamera na meranie teploty, 6mm, 160x120 - Hikvision

Podrobný popis

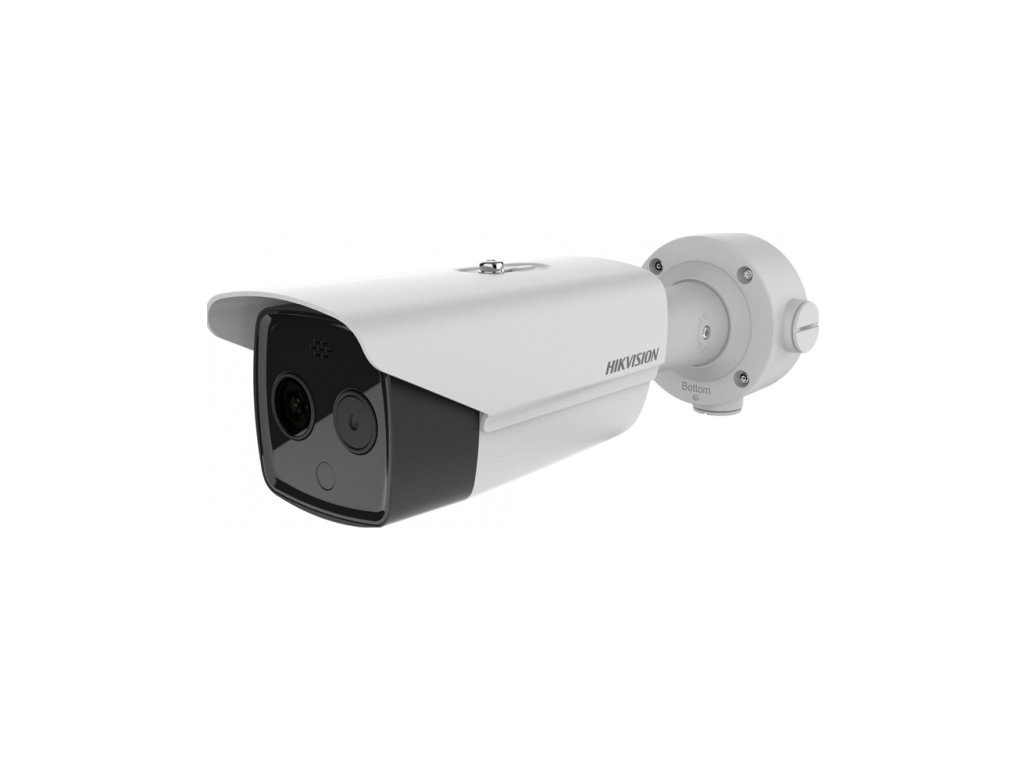

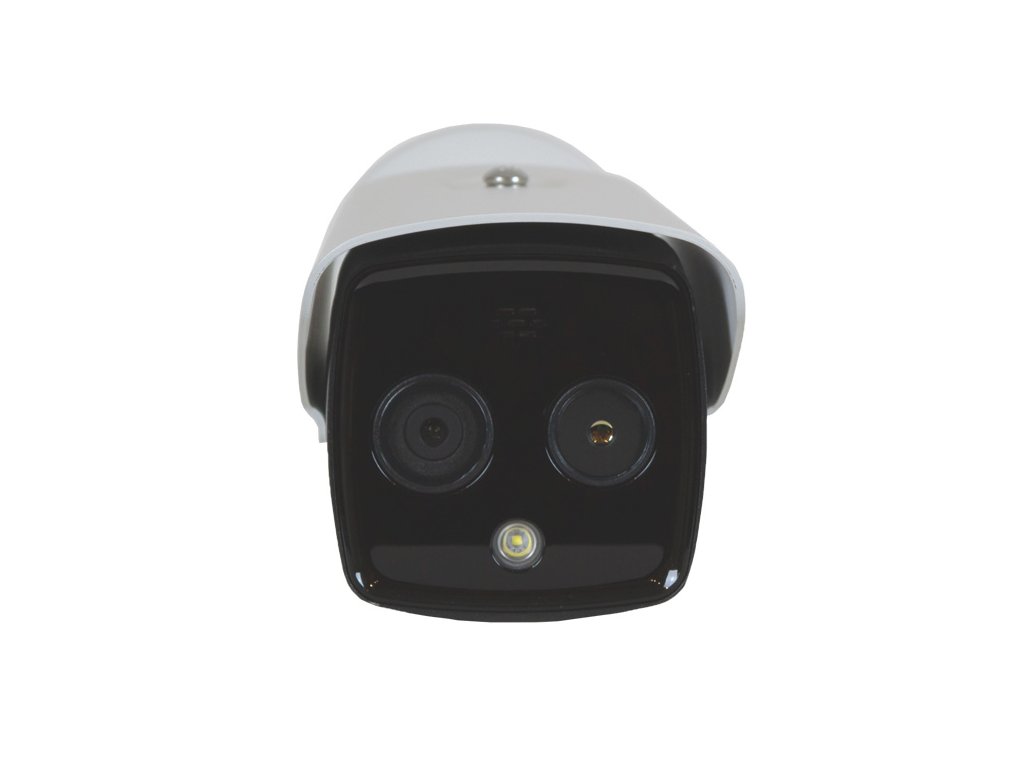

Termokamera DS-2TD2617B-6/PA(B) - Hikvision

Projektový produkt - kontaktujte nás pred podaním objednávky.

Rúrková bispektrálna kamera (termovízia + viditeľné svetlo) DS-2TD2617B-6/PA je model venovaný na meranie teploty objektov, ako je napr. ľudské telo. Vďaka vysokej presnosti merania (+/-0.5°C) môže byť kamera úspešne používaná na detekciu osôb so zvýšenou telesnou teplotou (nachádzajúcich sa vo stave zvýšenej teploty) v reálnom čase.

Kamera má schopnosť analyzovať až 3 osoby za sekundu, čo výrazne prispieva k rýchlej reakcii príslušných orgánov na detekciu osôb, ktoré sú potenciálnymi nosičmi patogénu. Vďaka diaľkovému charakteru merania je tiež minimalizované riziko nákazy osoby, ktorá tento meranie realizuje.

Model DS-2TD2617B-6/PA je určený na inštaláciu na verejných priestranstvách, na miestach s hojným tokom ľudí, ako sú letiská, prístavy, železničné stanice alebo hraničné prechody.

Najdôležitejšie vlastnosti:

• Rozlíšenie termovízneho modulu - 160×120
• Snímač vysokej citlivosti - nechladený VOx
• Záznam vo viditeľnom svetle a termovízii - bispektrálnosť
• Rozsah merania teploty: 30°C do 45°C
• Chyba merania: ±0.5 °C (do ±0.3 °C s kalibračným modulom)
• Vzdialenosť merania - od 1.5m do 2.5m od kamery
• Automatická aktivácia alarmu
• Zvukové upozornenie na alarm

Technické parametre:

Termovízia

• Snímač: Vanadiový oxid VOx, nechladený
• Rozlíšenie: 160 × 120
• Spektrálny rozsah: 8m~14m
• Intervál pixelov: 17m
• Objektív: 6.2 mm
• Tepelná citlivosť: <40 mK
• Alarmová signalizácia: zvuk, svetlo
• FOV: 25° × 18.7°
• Maximálna chyba merania: ±0.5

Biele svetlo

• Snímač: 1/2.7" CMOS, progresívne skenovanie
• Rozlíšenie: 4Mpx @2688×1520
• Citlivosť: 0.0089 Lux (farba)
• Objektív: 8 mm
• FOV: 39.42°×22.14° (H × V)
• Obrazové funkcie: 3D-DNR, TrueWDR
• Infračervený osvetľovač: IR40m

Obr. 1 Rozmery kamery

Test kamery:

Podmienky správneho merania:

Aby sa dosiahla najvyššia možná presnosť výsledkov merania teploty, mali by byť splnené nasledujúce podmienky:

• kamera by mala pracovať v prostredí s teplotou od 10°C do 35°C
• objektív kamery nemusí smerovať priamo na vchodové dvere vedúce von - pohyb masy vzduchu (prievan) môže ovplyvniť presnosť merania
• v prípade veľkého rozdielu teplôt (nad 15°C) medzi prostredím systému a oblasťou, z ktorej vstupujú osoby, ktorých teplotu chceme merať, by tieto osoby mali počkať ~3 minúty pred meraním. Pri menšom rozdiele sa tento čas skracuje - pod 5°C čas predstavuje ~30 sekúnd.
• kamera po zapnutí sa prispôsobuje tepelnému pozadiu prostredia - kalibrácia trvá 25-30 min. - počas tejto doby by systém nemal vykonávať merania.

Bispektrálny režim

Odstránenie falošných poplachov

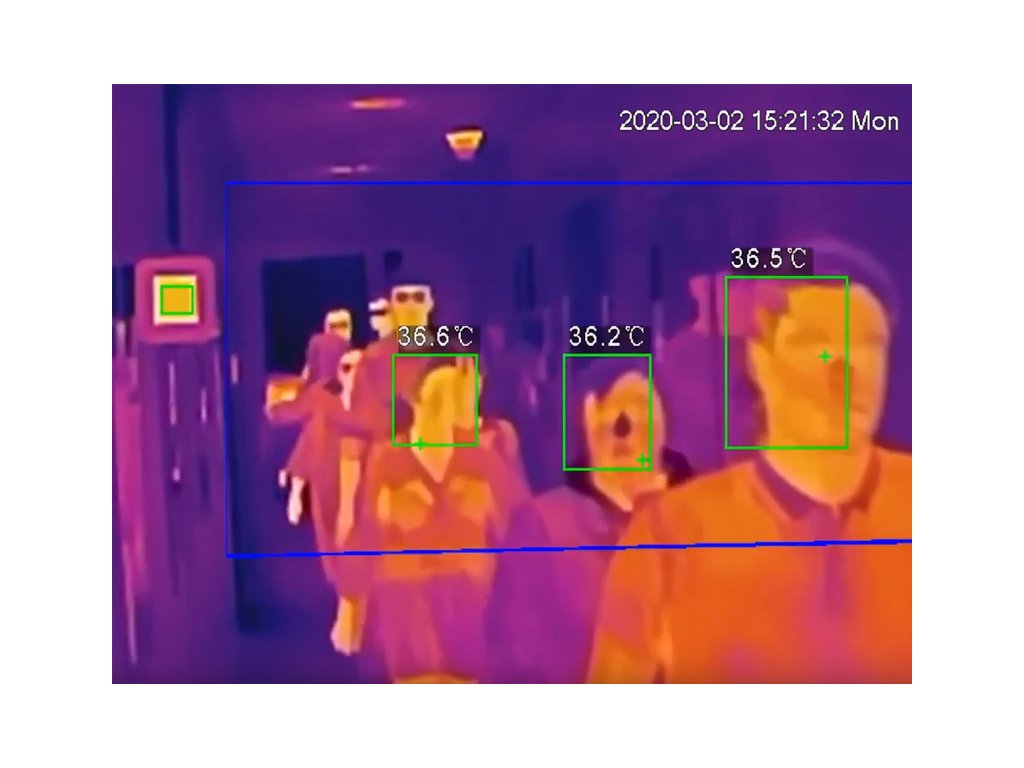

Nové termografické kamery Hikvision využívajú dve pásma žiarenia - viditeľné spektrum a tepelné spektrum. Integrované majú aj algoritmy detekcie tváre, vďaka ktorým sa meranie teploty vykonáva iba na špecifických objektoch (tvár), a počet falošných poplachov je redukovaný na minimum. Pokročilá obrazová analytika v kamere výrazne zvyšuje efektivitu meracieho stanovišťa, umožňujúc merať teplotu u mnohých osôb súčasne (max. 30 osôb vo meracom poli).

Obr. 2 Pozorovanie v dvoch žiarení pásma

Ohnisková vzdialenosť 6.2 mm

Meranie na vzdialenosť 1.5 ~ 2.5m

Termálny objektív kamery má ohniskovú vzdialenosť 6.2 mm, zabezpečujúc zorný uhol 25° horizontálny a 18.7° vertikálny. Taký optický systém umožňuje efektívne merania na vzdialenosť cca 2m od kamery v poli šírky cca 1.7m, čo z nej robí ideálne riešenie na analýzu teploty pri vstupoch do budovy a na chodbách.

Obr. 3 Približné zorné pole kamery s termálnym objektívom 6.2mm

Režim Picture in Picture

Dva obrazy v jednom

Vďaka bispektrálnej práci kamera podporuje funkciu PIP - Picture in Picture. Umožňuje zobraziť miniatúru jedného z obrazov (v tepelnom spektre) na celú obrazovku režimu druhého (vo viditeľnom spektre). Vďaka tejto funkcii môže operátor systému rýchlo identifikovať osoby v zornom poli kamery a overiť, či tepelný pozadie zostáva nezmenené (napr. výskyt iného objektu než človek, vyžarujúce veľké množstvo tepla).

Funkcia PIP môže byť spustená z úrovne menu kamery v režime termovízneho obrazu pri viditeľnom obraze.

Obr.4 Režim Picture in Picture v kamere

Spolupráca s BlackBody

Zníženie chyby merania

Model DS-2TD2617B-6/PA v autonómnom režime umožňuje meranie telesnej teploty s presnosťou na desiatiny stupňa a s maximálnou chybou merania na úrovni ±0.5. Pridaním kalibračného modulu BlackBody DS-2TE127-G4A sa táto chyba znižuje na ±0.3. Okrem toho modul výrazne zvyšuje odolnosť kamery voči narušeniu merania, ako sú tepelné tiene (napr. na skle a povrchoch odrážajúcich žiarenie) a pohyby mas vzduchu (napr. z klimatizácie). Navyše, vďaka použitiu BlackBody kamera nemusí prejsť úvodnou kalibráciou pri zapnutí, vyplývajúcou z potreby prispôsobenia sa kamery k tepelnému pozadiu a teplote prostredia.

Obr.5 Kalibračný modul BlackBody - DS-2TE127-G4A

Príklady použitia

lnštitúcie súkromné a verejné

Schopnosť hromadne merať teplotu v reálnom čase je mimoriadne užitočná v objektoch a inštitúciách, kde výskyt osôb potenciálne nakazených môže ovplyvniť ďalšie fungovanie zariadenia. Rýchlou detekciou teplotných anomálií termokamera výrazne znižuje riziko dočasného prerušenia fungovania inštitúcie alebo podniku, vyplývajúceho z dohľadu nad danou oblasťou a skupinou osôb karanténou alebo epidemiologickým sledovaním.

Cieľové miesta inštalácie kamier:

• výrobné závody
• väčšia administratívna a co-workingové priestory
• obchodné centrá
• letiská
• edukačné zariadenia
• nemocnice
• úradné miestnosti

Technická špecifikácia

DS-2TD2617B-6/PA(B)
Termálny modul
Snímač	nechladený VOx
Rozlíšenie v termovízii	160x120
Intervál pixelov	17m
Spektrum	8 m do 14 m
Tepelná citlivosť NETD	40 mk (@25 °C, F# = 1.1)
Objektív	6.2mm
IFOV (instantné zorné pole)	2.74 mrd
FOV	25° × 18.7° (H × V)
Min. vzdialenosť zaostrenia	0.6 m
Clona	F 1.1
Rozsah nastavenia	Pan: 0° do 360°, Tilt: 0° do 180°
Modul viditeľného svetla
Snímač	1/2.7" CMOS Progresívne skenovanie
Rozlíšenie	2688 × 1520
Objektív	8mm
Citlivosť:	0.0089 lux (farba)
Rýchlosť uzávierky	1 s do 1/100,000 s
FOV	39.42° × 22.14° (H × V)
Široký dynamický rozsah WDR	120 dB True WDR
Infračervený osvetľovač	IR40m
Nastavenie IR	Áno (rozsah, intenzita)
Parametre obrazu
Hlavný prúd	Biele svetlo: 50Hz: 25fps (2688 × 1520), 25fps (1920 × 1080), 25fps (1280 × 720) Biele svetlo: 60Hz: 30fps (2688 × 1520), 30fps (1920 × 1080), 30fps (1280 × 720) Termovízia: 1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240
Pomocný prúd	Biele svetlo: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144) Biele svetlo: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120) Termovízia: 704 × 576, 352 × 288, 320 × 240
Komprimácia videa	H.265/H.264/MJPEG
Komprimácia zvuku	G.711u/G.711a/G.722.1/MP2L2/G.726/PCM
Sieťové protokoly	IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Súčasné zobrazenie naživo	Do 20 používateľov
Obrazové funkcie
Fúzia obrazov, bispektrálna	Spojený výhľad z obrazového termovízie s fúziou detailov obrazu viditeľného spektra
Obraz v obraze	Termovízny obraz položený na obraz viditeľného spektra
Smart funkcie
Inteligentná analýza obrazu VCA	4 typy udalostí (prekročenie čiary, vniknutie, narušenie zóny, opustenie zóny do 8 udalostí súčasne
Meranie teploty	3 druhy schém merania teploty do 21 schém súčasne (10 bodov, 10 zón, 1 línia)
Teplotný rozsah merania	30°C do +45 °C
Presnosť merania	±0.5°C
Detekcia požiaru	dynamická, do 10 bodov detekcie
Integrácia
Alarmový vstup	2x (0-5VDC)
Alarmový výstup	2x relé výstup, konfigurovateľné
Reakcia na alarm	záznam na SD, signál na relé, upload na FTP server, emailové upozornenie, zvuková signalizácia, svetelná signalizácia
Zvukový vstup	1x 3.5mm Mic. in
Komunikačné rozhranie	1x RJ45 10/100Mbps Ethernet, 1x RS-485
Integrácia protokolov	otvorené API, ISAPI, Hikvision SDK, platformy tretích strán
Klientský softvér	iVMS-4200, Hik-Connect, iVMS-5200
Podporované webové prehliadače	IE9+, Chrome 31-44, Firefox 30-51, Safari 5.02+(
Všeobecné
Menu	32 jazykov (vrátane PL, ENG, GER)
Spotreba energie	12 VDC, 0.65A, max. 7.5W PoE: (802.3af, class 3), 42.5V do 57V, 0.14A do 0.22A, max. 8 W
Prevádzková teplota:	-20 °C do 50 °C
Stupeň ochrany	IP66
Ochrana proti prepätiu	TVS 6000V
Rozmery	Dodatočné parametre Kategória: Priemyselné kamery Hmotnost: 1,76 Kg Položka bola vypredaná… Hodnotenie tovaru Buďte prvý, kto napíše príspevok k tejto položke. Pridať hodnotenie Povinné polia Meno Nevypĺňajte toto pole: E-mail Komentár Ako by ste ohodnotili tento produkt? Vyberte od 1 do 5 hviezdičiek, kde 1 je najhoršie a 5 najlepšie hodnotenie. Vložením hodnotenie súhlasíte s podmienkami ochrany osobných údajov Odoslať hodnotenie Diskusia Buďte prvý, kto napíše príspevok k tejto položke. Pridať komentár Povinné polia Meno Nevypĺňajte toto pole: E-mail Názov Komentár Bezpečnostná kontrola Odpíšte text z obrázka Vložením komentára súhlasíte s podmienkami ochrany osobných údajov Poslať komentár Značka v ponuke PABEX HIKVISION: kamerová bezpečnosť, sieťový záznam obrazu, alarmové systémy Pre značku HIKVISION sú charakteristické tieto produktové oblasti: kamerová bezpečnosť, sieťový záznam obrazu, alarmové systémy, domové a video vrátniky. Prehľad odlišuje širšie zameranie značky od aktuálnej ponuky PABEX. História značky siaha do roku 2001. K známym produktovým líniám patria AcuSense, ColorVu a DeepinView. Nižšie nájdete lokálny výber PABEX s reálnymi produktovými fotografiami a priamymi odkazmi na príslušné kategórie. Čím je značka známa kamerová bezpečnosť sieťový záznam obrazu alarmové systémy domové a video vrátniky Zobraziť všetky produkty HIKVISION Otvoriť sprievodcu značkou HIKVISION Aktuálne v PABEX Značka HIKVISION a jej širšie portfólio Celkové zameranie značky HIKVISION vystihujú oblasti: kamerová bezpečnosť, sieťový záznam obrazu, alarmové systémy, domové a video vrátniky. Aktuálna ponuka PABEX je uvedená v produktových a kategóriových odkazoch nižšie. Karty nižšie predstavujú prierez aktuálne dostupnými kategóriami PABEX; úplný lokálny sortiment otvoríte cez prehľad všetkých produktov značky. Ponuka PABEX IP kamery od HIKVISION Výber HIKVISION pre kategóriu IP kamery zastupujú aj DS-2DE2A404IW-DE3(S6) - Kamera otočná IP mini PTZ, 4 Mpx, 2.8-12mm Motozoom, IK10, Audio, PoE - Hikvision a DS-2CD1323G0E-I - IP kopulová kamera, 2Mpix, 2.8mm, H.265+, IP67, PoE - HIKVISION. Odkaz pod textom vedie na ďalšie aktuálne produkty. IP kamery: Overte protokol, štandard, rozlíšenie alebo systémovú radu a skontrolujte, či spolu zariadenia, aplikácia a príslušenstvo komunikujú. Systém a vzájomná kompatibilita Pripojenie, napájanie a kapacita Montáž a podmienky prevádzky Ponuka PABEX Monitory od HIKVISION V tejto časti ponuky PABEX nájdete produkty HIKVISION zaradené do kategórie Monitory. Medzi konkrétne príklady patria Priemyselný monitor Hikvision DS-D5050UC-C EC-26454 a Priemyselný monitor Hikvision DS-D5043UC EC-25448; ďalšie modely otvoríte priamo cez kategóriu nižšie. Monitory: Skontrolujte konektory, bezdrôtové rozhrania, operačný systém, podporované príslušenstvo a prípadné obmedzenia kompatibility. Funkcie a spôsob používania Pripojenie a kompatibilita Rozmery, napájanie a balenie Ponuka PABEX Rozhlasové reproduktory od HIKVISION Kategória Rozhlasové reproduktory spája produkty HIKVISION, ako sú DS-QAZ1307G1-E - Sieťový tubový reproduktor, 7W, vkladací - Hikvision a DS-QAZ1307G1T-E - Sieťový tubový reproduktor, 7W - Hikvision. Celú aktuálnu ponuku si otvoríte cez odkaz nižšie. Rozhlasové reproduktory: Overte rozmery, spôsob napájania, spotrebu a presný obsah balenia vrátane adaptérov, káblov, ovládača alebo batérií. Funkcie a spôsob používania Pripojenie a kompatibilita Rozmery, napájanie a balenie Ponuka PABEX Switche od HIKVISION Ak hľadáte Switche, môžete začať pri modeloch DS-3E0106HP-E - PoE prepínač 4+2, 60W, HiPoE - Hikvision a DS-3E0106P-E/M - Prepínač 4x PoE + 2x Uplink, 35W - Hikvision. Ďalšie produkty HIKVISION nájdete v prepojenej kategórii. Switche: Overte protokol, štandard, rozlíšenie alebo systémovú radu a skontrolujte, či spolu zariadenia, aplikácia a príslušenstvo komunikujú. Systém a vzájomná kompatibilita Pripojenie, napájanie a kapacita Montáž a podmienky prevádzky Ponuka PABEX Termokamery od HIKVISION Pre oblasť Termokamery máme v ponuke napríklad DS-2TP31B-3AUF - Termovízna kamera, ručná, na meranie teploty - Hikvision a Držiak na terminál kontroly prístupu EC-24215. Ide o produkty značky HIKVISION; kompletný výber pokračuje v kategórii nižšie. Termokamery: Porovnajte typ siete a portov, spôsob napájania vrátane PoE, prenosovú kapacitu a prípadné nároky na záznamové úložisko. Systém a vzájomná kompatibilita Pripojenie, napájanie a kapacita Montáž a podmienky prevádzky Ako vybrať produkt HIKVISION s istotou Dva podobne pomenované modely nemusia mať rovnaké rozmery, výbavu ani určenie. Pred vložením do košíka si skontrolujte najmä tieto štyri body. Systém a vzájomná kompatibilita Overte protokol, štandard, rozlíšenie alebo systémovú radu a skontrolujte, či spolu zariadenia, aplikácia a príslušenstvo komunikujú. Pripojenie, napájanie a kapacita Porovnajte typ siete a portov, spôsob napájania vrátane PoE, prenosovú kapacitu a prípadné nároky na záznamové úložisko. Montáž a podmienky prevádzky Skontrolujte miesto montáže, dosah alebo zorné pole, krytie, kabeláž a to, ktoré prvky musí nainštalovať odborník. Balenie Skontrolujte, ktoré diely, adaptéry, batérie alebo príslušenstvo sú pri konkrétnom modeli naozaj súčasťou balenia. Časté otázky o značke HIKVISION Čím je značka HIKVISION známa? Hlavné oblasti značky sú: kamerová bezpečnosť, sieťový záznam obrazu, alarmové systémy, domové a video vrátniky. História značky siaha do roku 2001. K známym produktovým líniám patria AcuSense, ColorVu a DeepinView. Je na tejto stránke celé portfólio HIKVISION? Stránka predstavuje značku a hlavné oblasti jej portfólia. Produktové karty a odkazy vedú na aktuálny lokálny výber PABEX; úplný prehľad dostupných modelov nájdete v zozname produktov značky. Ako nájdem vhodný model? Overte protokol, štandard, rozlíšenie alebo systémovú radu a skontrolujte, či spolu zariadenia, aplikácia a príslušenstvo komunikujú. Porovnajte typ siete a portov, spôsob napájania vrátane PoE, prenosovú kapacitu a prípadné nároky na záznamové úložisko. Skontrolujte miesto montáže, dosah alebo zorné pole, krytie, kabeláž a to, ktoré prvky musí nainštalovať odborník. Kam vedú fotografie a kategóriové odkazy? Fotografie vedú na konkrétne produkty z našej ponuky a kategóriové odkazy na lokálne časti e-shopu PABEX. Kompletná ponuka značky Vyberte si HIKVISION podľa toho, čo práve potrebujete Otvorte celý aktuálny sortiment značky HIKVISION na PABEX a porovnajte dostupné modely na jednom mieste. Zobraziť všetky produkty HIKVISION Výrobná spoločnosť : Hangzhou Hikvision Digital Technology Co., Ltd. Adresa : No. 555 Qianmo Road, Binjiang District, Hangzhou 310052, China E-mail : support@hikvision.com Zástupca výrobcu v EÚ : HIKVISION Europe B.V. Adresa zástupcu v EÚ : Dirk Storklaan 3, 2132 PX Hoofddorp, The Netherlands E-mail zástupcu v EÚ : legal.eu@hikvision.com Vytvořil Shoptet | Design Shoptak.cz
