Termokamera DS-2TD1217B-6/PA (B) - Hikvision
Projekčný produkt - pred objednávkou nás prosím kontaktujte.

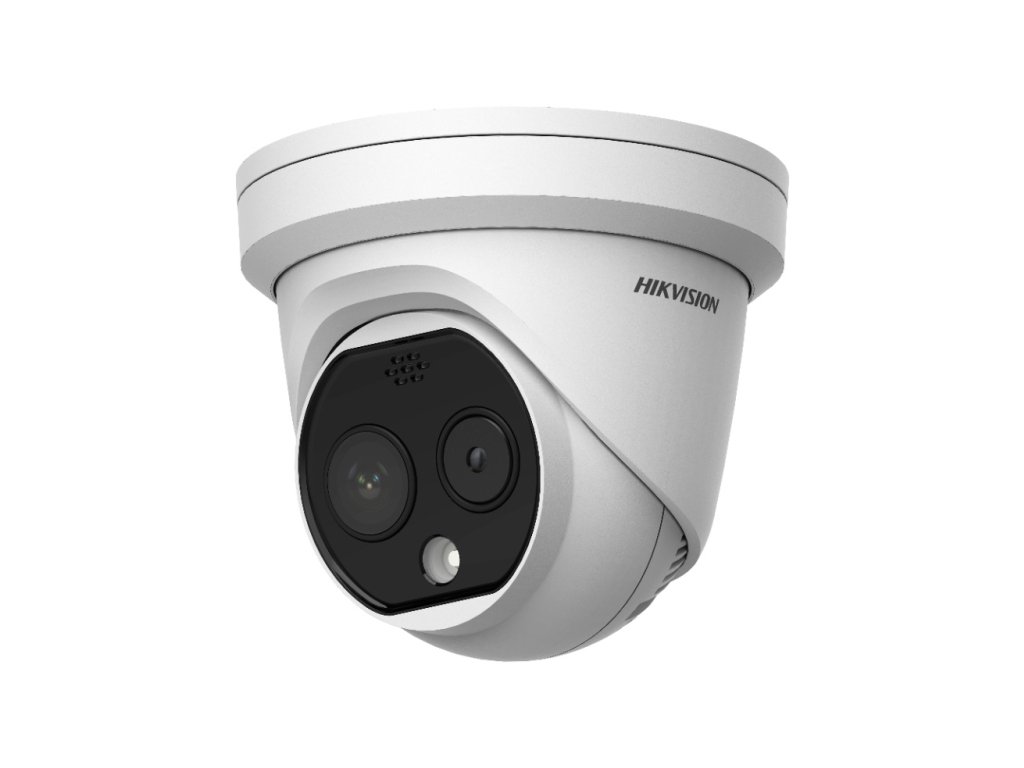

Dome kamera bispektrálna DS-2TD1217B-6/PA je model určený na vykonávanie meraní telesnej teploty ľudského tela. Vďaka vysokej presnosti merania (+/-0,5°C) môže byť kamera úspešne použitá na detekciu osôb s vyššou telesnou teplotou (nachádzajúcich sa v stave subfebrily) v reálnom čase.
Kamera má schopnosť efektívnej analýzy do 3 osôb za sekundu, čo významne zvyšuje rýchlosť reakcie príslušných orgánov na detekciu osôb, ktoré sú potenciálnymi nositeľmi patogénu. Vďaka diaľkovému charakteru merania je riziko infekcie osoby vykonávajúcej toto meranie minimalizované.
Model DS-2TD1217B-6/PA je určený na inštaláciu vo verejných priestoroch, na miestach s veľkým prúdením cestujúcich, ako sú letiská, prístavy, železničné stanice alebo hraničné priechody.
Najdôležitejšie vlastnosti:
- Rozlíšenie termovízneho modulu - 160×120
- Senzor vysokej citlivosti - nechladený VOx
- Nahrávanie vo viditeľnom svetle a termovízii - bispektrálnosť
- Rozsah merania teploty: 30°C do 45°C
- Chyba merania: ±0,5 °C (do ±0,3 °C s kalibračným modulom)
- Vzdialenosť merania - do 1,5m od kamery
- Signalizácia alarmu: zvuk, svetlo, hlasové hlásenie
Obr. 1 Rozmery kamery
Podmienky správneho merania:
Aby sa dosiahla najvyššia možná presnosť výsledkov merania teploty, mali by byť splnené nasledujúce podmienky:
- kamera by mala pracovať v prostredí s teplotou od 10 do 35
- objektív kamery nesmie byť nasmerovaný priamo na vstupné dvere vedúce von - pohyb vzdušných hmôt (prievan) môže ovplyvniť presnosť merania
- v prípade veľkého rozdielu teplôt (nad 15 stupňov C) medzi prostredím systému a priestorom, z ktorého vstupujú osoby, ktoré chceme merať, tieto osoby by mali počkať ~3 minúty pred vykonaním merania. V prípade menšieho rozdielu sa tento čas skracuje - pod 5 stupňov C je to ~30 sekúnd.
- kamera sa po spustení prispôsobuje tepelnému pozadiu prostredia - táto kalibrácia trvá 25-30 min. - počas tohto času by systém nemal vykonávať merania.
Bispektrálny režim práce
Eliminácia falošných poplachov
Moderné termokamery značky Hikvision využívajú dve pásma žiarenia - viditeľné spektrum a tepelné spektrum. Navyše majú integrované algoritmy detekcie tváre, vďaka ktorým sa meranie teploty vykonáva iba na určených objektoch (tvárach) a počet falošných poplachov je znížený na minimum. Pokročilá analýza obrazu v kamere výrazne zvyšuje efektivitu merania, čo umožňuje merať teplotu viacerých osôb naraz.
Obr. 2 Bispektrálny obraz v dvoch pásmach
Ohnisková vzdialenosť 6,2 mm
Meranie vo vzdialenosti 1,5 ~ 2,5 m
Termovízny objektív v kamere má ohniskovú vzdialenosť 6,2 mm, poskytujúci zorný uhol 25° na horizontále a 18,7° na vertikále. Táto optická konštrukcia umožňuje efektívne meranie vo vzdialenosti približne 2 m od kamery v poli o šírke približne 1,7 m, čo ju robí ideálnym riešením pre analýzu teploty pri vstupe do budov a priechodoch chodbami.
Obr. 3 Približné zorné pole kamery s termovíznym objektívom 6,2 mm
Režim Picture in Picture
Dva obrazy v jednom
Vďaka bispektrálnej povahe práce kamera podporuje funkciu PIP - Picture in Picture. To umožňuje zobrazenie miniatury jedného z obrazov (v tepelnom spektre) v celoobrazovkovom režime druhého (vo viditeľnom spektre). Vďaka tejto funkcii môže operátor systému rýchlo identifikovať osoby v zornom poli kamery a skontrolovať, či tepelné pozadie zostáva nezmenené (napr. v dôsledku objavenia sa iného objektu ako človeka, ktorý vyžaruje značné množstvo tepla).
Funkcia PIP môže byť spustená z menu kamery v režime termovízneho obrazu v obraze viditeľnom.
Obr.4 Režim Picture in Picture v kamere
Spolupráca s BlackBody
Zníženie chyby merania
Model DS-2TD1217B-6/PA v autonómnom režime umožňuje meranie telesnej teploty s presnosťou na desatinné stupne a s maximálnou chybou merania na úrovni ±0,5. Pridaním kalibračného modulu BlackBody DS-2TE127-G4A do meracieho stanovišťa sa táto chyba znižuje na ±0,3. Modul navyše značne zvyšuje odolnosť kamery voči faktorom narušujúcim meranie, ako sú tepelné tiene (napr. na oknách a povrchoch odrážajúcich žiarenie) a pohyby vzdušných hmôt (napr. z klimatizátorov). Navyše, vďaka použitiu BlackBody kamera nemusí pri spustení prechádzať počiatočnou kalibráciou vyplývajúcou z potreby prispôsobenia sa kamery tepelnému pozadiu a teplote prostredia.
Obr.5 Kalibračný modul BlackBody - DS-2TE127-G4A
Príklady použitia
lnštitúcie súkromné a verejné
Možnosť hromadného merania teploty v reálnom čase je obzvlášť užitočná v objektoch a inštitúciách, kde výskyt osôb potenciálne nakazených môže ohroziť ďalšie fungovanie zariadenia. Rýchlou detekciou teplotných anomálií termokamera výrazne znižuje riziko dočasného prerušenia fungovania inštitúcie alebo podniku, vyplývajúceho z karantény alebo epidemiologického dohľadu daného územia a skupiny osôb.
Cieľové miesta inštalácie kamier:
- výrobné závody
- kancelárske budovy a coworkingové priestory
- obchodné centrá
- letiská
- vzdelávacie zariadenia
- nemocnice
- úrady
Technické špecifikácie
| DS-2TD1217B-6/PA |
| Termovízny modul |
| Senzor | nechladený VOx |
| Rozlíšenie v termovízii | 160x120 |
| Interval pixelov | 17m |
| Pracovné spektrum | 8 m do 14 m |
| Teplotná citlivosť NETD | 40 mk (@25 °C, F# = 1.1) |
| Objektív | 6,2 mm |
| IFOV (okamžité zorné pole) | 2,74 mrad |
| FOV | 25° × 18,7° (H × V) |
| Min. vzdialenosť zaostrenia | 0.6 m |
| Clona | F 1,1 |
| Rozsah pohybu | Pan: 0° do 360°, Tilt: 0° do 180° |
| Modul viditeľného svetla |
| Senzor | 1/2,7" CMOS Progressive Scan |
| Rozlíšenie | 2688 × 1520 |
| Objektív | 8mm |
| Citlivosť: | 0,0089 lux (farba) |
| Rýchlosť uzávierky | 1 s do 1/100,000 s |
| FOV | 39,42° × 22,14° (H × V) |
| Široký dynamický rozsah WDR | 120 dB True WDR |
| Infračervený osvetľovač | IR15m |
| Nastavenie IR | Automatická |
| Parametre obrazu |
| Hlavný prúd | - Biele svetlo: 50Hz: 25fps (2688 × 1520), 25fps (1920 × 1080), 25fps (1280 × 720)
- Biele svetlo: 60Hz: 30fps (2688 × 1520), 30fps (1920 × 1080), 30fps (1280 × 720)
- Termovízia: 1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240
|
| Vedľajší prúd | - Biele svetlo: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144)
- Biele svetlo: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120)
- Termovízia: 704 × 576, 352 × 288, 320 × 240
|
| Komprimácia videa | H.265/H.264/MJPEG |
| Komprimácia zvuku | G.711u/G.711a/G.722.1/MP2L2/G.726/PCM |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour |
| Súčasné živé vysielanie | Do 20 používateľov |
| Funkcie obrazu |
| Fúzia obrazov, bispektrálna | Spojené zobrazenie termovízneho obrazu s fúziou detailov obrazu viditeľného spektra |
| Obraz v obraze | Prekrývanie termovízneho obrazu na obraz vo viditeľnom spektre |
| Inteligentné funkcie |
| Inteligentná analýza obrazu VCA | - 4 druhy udalostí (prekročenie línie, vniknutie, narušenie zóny, opustenie zóny
- do 8 udalostí súčasne
|
| Meranie teploty | - 3 druhy meracích schém teploty
- do 21 schém súčasne (10 bodov, 10 zón, 1 línia)
|
| Rozsah teploty merania | 30°C do +45 °C |
| Presnosť merania | ±0,5°C |
| Detekcia požiaru | dynamická, do 10 bodov detekcie |
| Integrácia |
| Vstup alarmu | 1x (0-5VDC) |
| Výstup alarmu | 1x reléový výstup, konfigurovateľný |
| Reakcia na alarm | záznam na SD, impulz na relé, nahrávanie na FTP server, notifikácia emailom, zvuková signalizácia, svetelná signalizácia |
| Zvukový vstup | 1x 3,5 mm Mic. in |
| Komunikačné rozhranie | 1x RJ45 10/100Mbps Ethernet, 1x RS-485 |
| Protokoly integrácie | otvorené API, ISAPI, Hikvision SDK, platformy tretích strán |
| Klientský softvér | iVMS-4200, Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE9+, Chrome 31-44, Firefox 30-51, Safari 5.02+( |
| Všeobecné |
| Menu | 32 jazykov (vrátane PL, ENG, GER) |
| Spotreba energie | - 12 VDC, 0.65A, max. 7.5W
- PoE: (802.3af, class 3), 42.5V do 57V, 0.14A do 0.22A, max. 8 W
|
| Pracovná teplota: | -20 °C do 50 °C |
| Krytí | IP66 |
| Ochrana proti prepätiu | TVS 6000V |
| Rozmery | 138,3 mm × 138,3 mm × 123,1 mm |
| Hmotnosť | 0,94 Kg |
| Záruka | 36 mesiacov |
