Podrobný popis

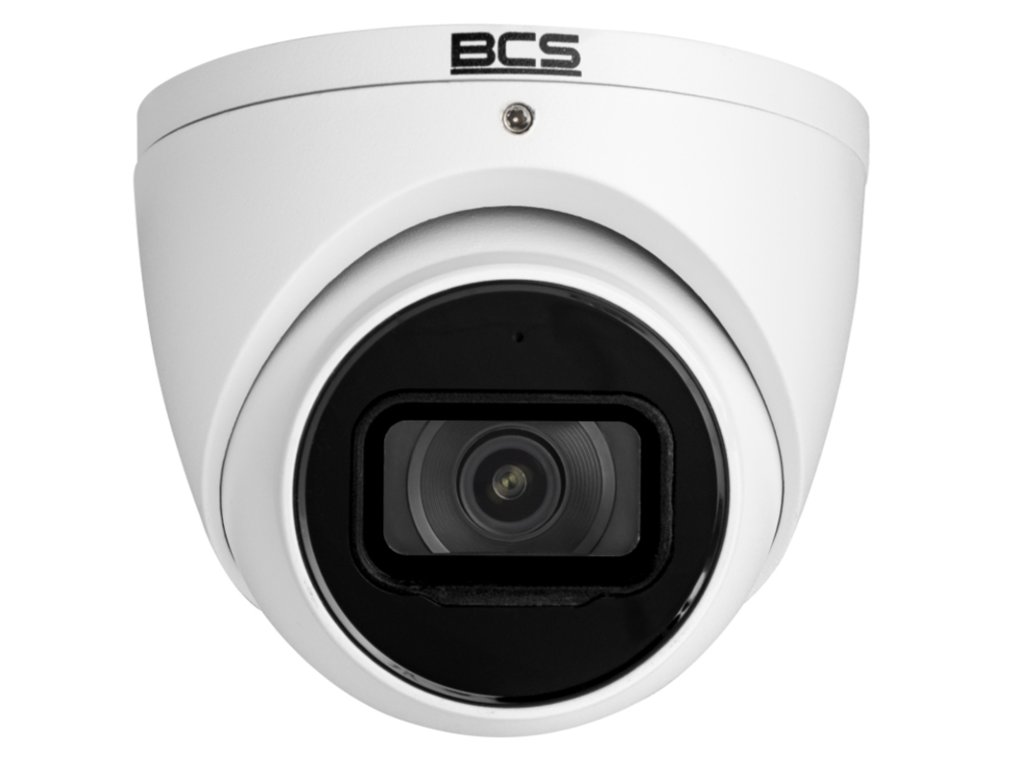

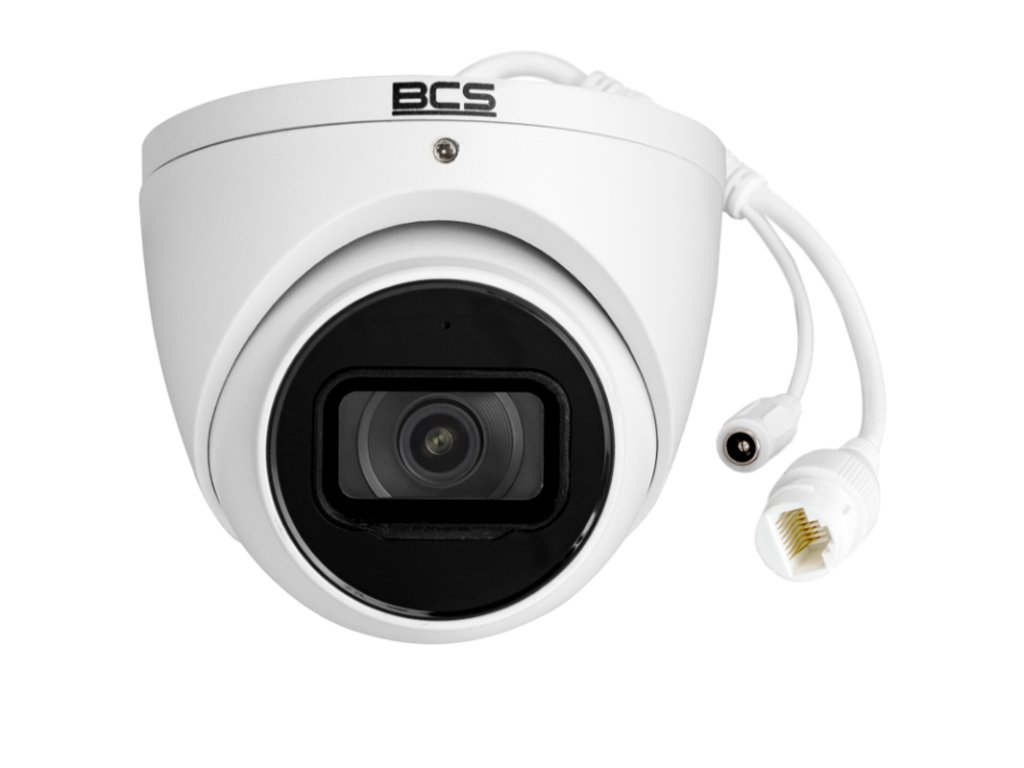

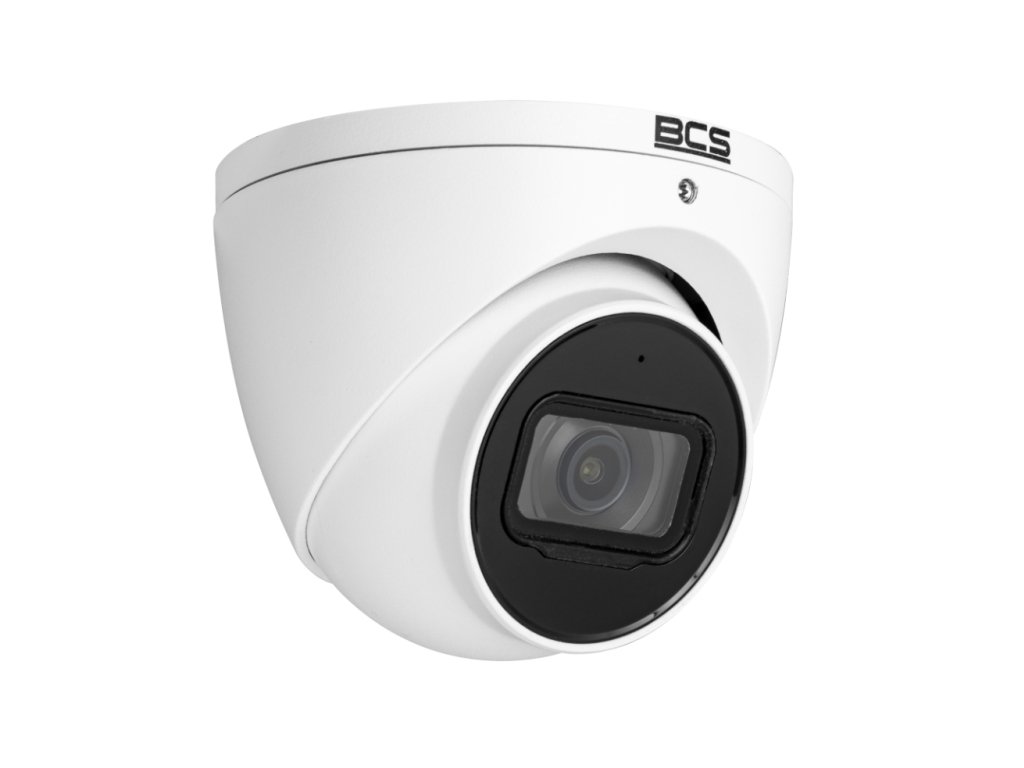

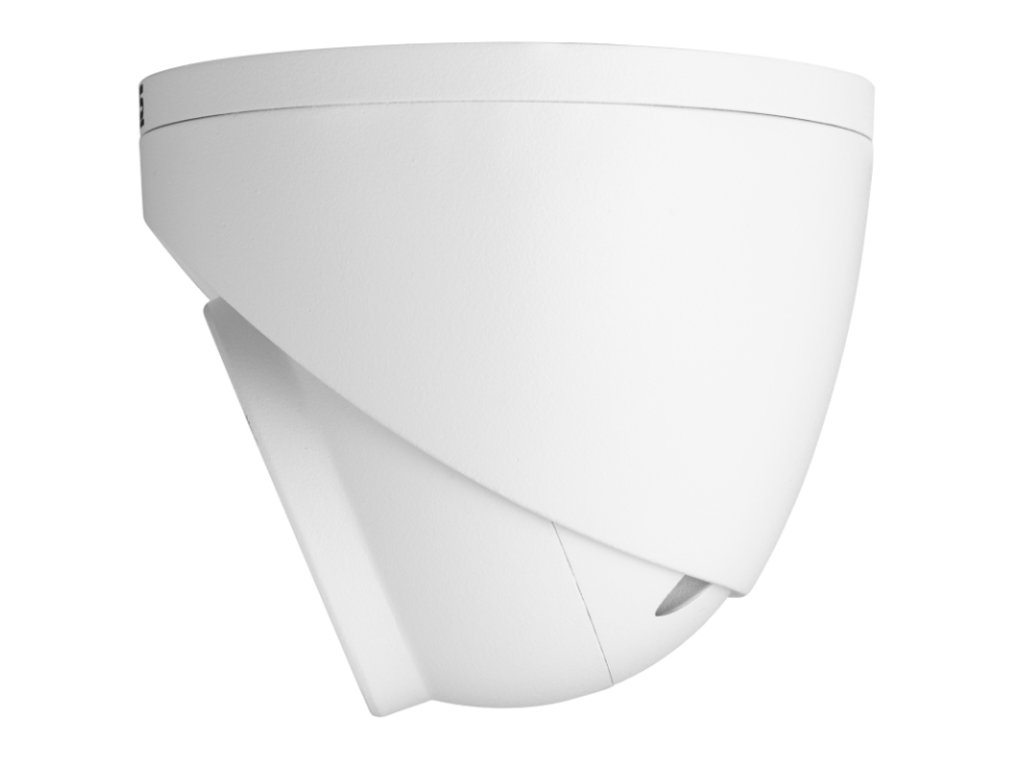

Kamera kupolová IP BCS-L-EIP28FSR5-Ai1 - BCS
Model BCS-L-EIP28FSR5-Ai1 je kamera fungujúca v systéme IP s pevným ohniskovým objektívom 2.8mm. Kamera má snímač 1/2.8” 8Mpx PS CMOS, ktorý pracuje vo rozlíšení 3840×2160p. Kompresia údajov zariadenia funguje podľa štandardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia True WDR(120dB) zlepšujúca dynamiku kamery extrahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež vstavaný IR žiarič s dosahom do 30m.
Krytie kamery je vytvorené podľa štandardu IP67, čo zaručuje úplnú ochranu pred vnikaním prachu a vodou. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).
Technické parametre:
- Snímač 1/2.8" 8Mpx Starlight PS CMOS
- Rozlíšenie: 3840×2160
- Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
- Pevný ohniskový objektív: 2.8mm
- IR žiarič: do 30m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, WDR(120dB), 3DNR
- Inteligentné funkcie Ai : inteligentná analýza obrazu, periférna ochrana
- Vstavaný mikrofón: Áno
- Podpora: WEB Server, NVR, CMS (BCS Manager), mobilná aplikácia BCS (iOS, android), P2P
- Slot pre microSD kartu: do 256GB
- Vonkajší kovový kryt IP67
- Prevádzková teplota: -40°C ~ +60°C
- Napájanie: DC 12V alebo PoE
- Hmotnosť: 0.5 kg
- Rozmery: 106×93.6mm
Široký uhol nahrávania
Objektív 2.8mm
Použitý snímač CMOS v kamere BCS s rozmerom 1/2.8" palca a pevným ohniskovým objektívom 2.8mm umožňuje získať nastaviteľný pozorovací uhol od približne 107°. Takáto konštrukcia optiky kamery robí predložený model ideálnym na realizovanie prehľadu celkových udalostí v rámci sledovanej scény. Zároveň vďaka vysokej rozlíšení matice - 3840 x 2160p - zariadenie zaručuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok pomocou 16-násobného digitálneho zoomu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos údajov a napájania jedným káblom
Kamera priemyselná BCS-L-EIP28FSR5-Ai1, tak ako väčšina moderných IP kamier, využíva dva spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.
K výhodám postupov využívajúcich štandard PoE patrí:
- skrátený čas a znižované náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- nepotreba inštalácie dodatočných napájacích adaptéro
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Efektívna kompresia údajov
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (v angličtine High Efficiency Video Coding), označovaný v oblasti systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. Na rozdiel od predchádzajúceho štandardu H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV monitorovania vedie k predlženiu času archivácie materiálu na disku, zvýšeniu dostupnosti šírky pásma prenosovej linky a predlžovaniu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nezaznamenateľný.
![]()
Obr. 5 Rozdiely v účinnosti kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-EIP28FSR5-Ai1 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková správa a náhľad
P2P pripojenie a VMS
Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného Ethernetového portu (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a náhľad naživo a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, dedikovaného VMS programu alebo mobilnej aplikácie pre zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- VMS program; BCS Manager alebo Smart PSS - dedikovaný softvér na správu video monitorovania, umožňujúci pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentných analýz obrazu.
- Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, pričom zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie streamu videa z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť prehľadávať naživo, prehrávať nahrávky a prijímať upozornenia o udalostiach v systéme. Mobilná platforma BCS využíva cloudové P2P pripojenie, čím eliminuje potrebu preposielania IP adresy na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim prepojenie kamier s NVR rekordérmi a VMS programom iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-EIP28FSR5-Ai1 |
| Kamera |
| Snímač | 1/2.8” 8Mpx CMOS |
Systém skenovania
| Pokročilé skenovanie |
| Max. rozlíšenie | 3840 x 2160 |
| RAM/ROM | 1GB/128MB |
| Citlivosť | 0.007Lux/F1.4 |
Pomer S/N
| >56dB
|
| Závierka | 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | 107° × 56°, Diagonálne 127° |
| IR osvetľovač | 30m
|
Rozlíšenie
| 8M (3840 × 2160); 6M (3072 × 2048); 5M (3072 × 1728/2592 × 1944); 4M (2688 × 1520); 3M
(2048 × 1536/2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704
× 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresia | H.265 / H.265+ / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 3840 × 2160 @(1–25/30 fps s vypnutými funkciami AI) |
| Rýchlosť druhého streamu | 704 × 576 @(1–25 fps)/704 × 480 @ (1–30 fps) |
Rýchlosť tretieho streamu
| 1920 × 1080 @(1–25/30 fps) |
| Bitrate | H.264: 3 kbps–8192 kbps H.265: 3 kbps–8192 kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/ručne |
AWB (biela vyváženie)
| Auto/ručne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno
|
| Široký dynamický rozsah | Áno, True WDR 120 dB
|
| Funkcie regulácie obrazu | 2D/3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°); ostrosť - auto/ručne
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
Obmedzené oblasti
| 4 oblasti (nastavenie: veľkosť, poloha) |
| Inteligentné funkcie |
| AI funkcie (tvár) | Periférna ochrana, rozpoznávanie objektov |
| Rozhranie video |
| Výstup videa | 1x RJ45 |
| Režim prevádzky videa | IP
|
| Audio |
Kódovanie audio
| PCM, G.711a, G.711Mu, G726 |
| Mikrofón | Áno, vstavaný |
| Sieť |
| Pripojenie k sieti | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS;
QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP |
| Kompatibilita | ONVIF(S/G/T) |
Mobilné systémy
| iOS, android
|
| Podpora | Web Server, kompatibilita s BCS-NVR, CMS(BCS Manager), mobilná aplikácia BCS(iOS, android), P2P |
| Všeobecné |
Pamäťová karta
| microSD do 256GB |
| Trieda tesnenia | IP67
|
| Trieda mechanickej odolnosti | N/A |
| Napájanie | DC12V(±30%), PoE(802.3af) |
Spotreba energie
| <8,9W |
| Prevádzková teplota | -40 °C do 60 °C |
| Povolovaná vlhkosť | 10~95%RH |
| Materiál krytu | Kov |
| Rozmery | 106×93.6mm |
| Hmotnosť | 0,5 kg |
