Podrobný popis

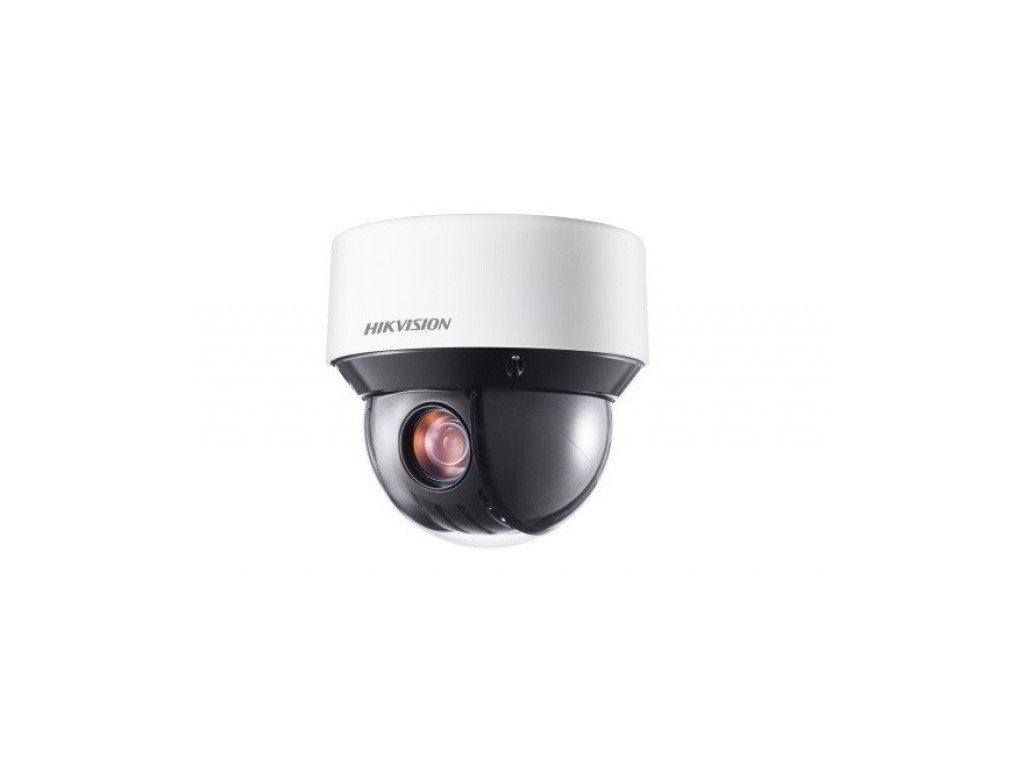

Otočná IP kamera DS-2DE4A225IW-DE(S6) - HIKVISION
Tento model je otočná kamera pracujúca v systéme IP s variabilným ohniskom 4.8-120 mm, čo umožňuje dosiahnuť veľké priblíženie s vynikajúcimi detailmi obrazu. Kamera má snímač 1/2.8” 2Mpix, ktorý pracuje v rozlíšení 1920x1080px. Zariadenie tiež obsahuje vstavaný IR LED prísvit s dosahom do 50m. Telo kamery bolo navrhnuté v štandarde IP66. Kamera je napájaná napätím 12V DC alebo cez PoE+ (802.3at, class4). Tento model má vstavanú čítačku kariet SD/SDHC/SDXC, čo umožňuje záznam videa priamo v kamere.
Technické parametre:
- Podporovaný systém: IP
- Snímač obrazu: 1/2.8” progresívne skenovanie CMOS
- Rozlíšenie: 2Mpx
- Objektív: 4.8-120mm motozoom
- Optický/digitálny zoom: 25x/16x
- Prísvit: IR LED: dosah do 50m
- Funkcia širokej dynamiky True WDR
- Kódovanie: H.265+/H.264+/MJPEG
- Vybrané funkcie AcuSense: prekročenie línie, detekcia v oblasti, odstránená/zanechaná batožina v zóne
- Trieda ochrany: IP66
- Rozmery: 169 mm × 161 mm
- Napájanie: 2V DC alebo PoE
Obr. 1 Rozmery kamery DS-2DE4A225IW-DE
Nastaviteľný uhol snímania
25-násobný optický zoom
V kamere použitý snímač CMOS vo veľkosti 1/2.8 palca a objektív s meniteľným ohniskom 4.8-120mm umožňujú dosiahnuť uhol pozorovania od 57.6° do 2.5° na šírku. Možnosť úpravy uhla robí túto kameru ideálnou pre sledovanie a snímanie širokého spektra udalostí aj detailné zachytenie objektov.
Modely rýchlootáčavých kamier majú ďalšiu výhodu v podobe funkcií motozoom'u a autofocus'u. Objektívy zariadení vybavenými týmito funkciami môžu byť úplne nastavované na diaľku, napríklad z úrovne rekordéra, programu VMS alebo mobilnej aplikácie bez potreby zasahovania do tela kamery. Vďaka režimu autofocus kamera sama nájde bod zaostrenia, čím zabezpečuje jasný a ostrý obraz.
Obr. 2 Porovnanie uhlov snímania pre rôzne objektívy (pri snímači 1/2.8")
Inteligentná analýza obrazu
Kamery AcuSense
Kamery Hikvision zo série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a rekordéroch Hikvision zo série umožňuje významne znížiť falošné poplachy spôsobené pohybom nevýznamných objektov, ako napríklad pohyb listov, pohyb malých zvierat. Zariadenia s logom AcuSense využívajú technológiu strojového učenia, aby ešte lepšie klasifikovali rozpoznané objekty. Po nakonfigurovaní kamery sme schopní vyvolať alarm iba vtedy, keď človek prekročí líniu alebo vstúpi do oblasti detekcie. Zariadenia AcuSense majú tiež funkciu rýchleho vyhľadávania. Vďaka uloženým rámom videa každého objektu kamera dokáže kategorizovať, a potom ich ľahko a rýchlo vyhľadať. Výnimočné funkcie, ako aj výkonnosť a účinnosť činí systém AcuSense veľmi príjemným na používanie.
Funkcie a výhody spojenia systémov AcuSense
| Zariadenie | Tradičný rekordér NVR | Rekordér NVR AcuSense |
| Tradičná kamera | Štandardný obraz + Základná analytika obrazu | Filtrovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera ColorVu | Farebný obraz celodenne + Základná analytika obrazu | Farebný obraz celodenne + filtrovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera AcuSense | Filtrovanie falošných poplachov vykonávané kamerou | Filtrovanie falošných poplachov na všetkých kanáloch + rýchle vyhľadávanie objektu |
| Kamera ColorVu 2 gen. | Farebný obraz celodenne + Filtrovanie falošných poplachov vykonávané kamerou | Farebný obraz celodenne + filtrovanie falošných poplachov vykonávané kamerou + rýchle vyhľadávanie objektu |
Napájanie cez PoE+
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2DE4A225IW-DE(S6) využíva dva spôsoby napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE+, 802.3at). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. Medzi výhody použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- bez potreby inštalácie ďalších zdrojov napájania
- možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)
Obr. 3 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné rozhranie Ethernet (self-adaptive) o rýchlosti 10/100 Mbps. Toto spojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu, ako aj živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné spojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu vizuálneho monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou IP adresy kamery, zaisťujúc prístup k plnej funkcionalite zariadenia. Na systémy Hikvision je odporúčané používať internetový prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma na systémy Android a iOS, umožňujúca živý náhľad, prehrávanie záznamov a prijímanie upozornení na udalosti v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čím eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s pripojením na internet - či už na mobilných zariadeniach, alebo na stacionárnych (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), v odbore systémov priemyselnej televízie označovaný ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videa vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového prepojenia a predĺženie životnosti alokácie dát. Navyše rozdiel v kvalite videa v kompresii H.265, v porovnaní s verziou H.264, je prakticky zanedbateľný.
Dôležité: režim kompresie v kamere DS-2DE4A225IW-DE(S6) môže byť voľne prepínaný medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| DS-2DE4A225IW-DE(S6) |
| Kamera |
| Snímač | 1/2.8" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Maximálne rozlíšenie | 2Mpx @1920 x 1080 |
| Citlivosť | - Farba: 0.005 Lux @(F1.6, AGC ON)
- Č/b: 0.001Lux @(F1.6, AGC ON)
- 0 Lux z IR
|
| Čas otvorenia uzávierky | 1/3 s do 1/30,000 s |
| Objektív | 4.8-120mm |
| Uhol snímania (horizontálne) | - HFOV: 57.6° - 2.5° (Široko-Úzko)
- VFOV: 34.4° - 1.4° (Široko-Úzko)
- DFOV: 64.5° - 2.9° (Široko-Úzko)
|
| IR prísvit |
| IR dosah | N/A |
| Smart IR | N/A |
| Kompresia obrazu |
| Kompresia videa | H.265+/ H.265/ H.264+/H.264 |
| Rýchlosť bitovej prenosu | 32 Kbps to 16384 Kbps |
| Smart funkcie |
| ROI | Hlavný stream, doplnkový stream a tretí stream podporujúci až 4 oblasti |
| Acusense | Detekcia překročenia línie, detekcia narušenia, detekcia vstupu do oblasti, detekcia výstupu z oblasti, detekcia opustenej batožiny, detekcia odstránenia objektu, audio výnimočná detekcia, detekcia tváre |
| Obraz |
| Hlavný stream - max. počet snímok | - 50Hz: 50fps (1920 × 1080,1280 × 960, 1280 × 720)
- 60Hz: 60fps (1920 × 1080, 1280 × 960, 1280 × 720)
|
| Doplnkový stream - max. počet snímok | - 50Hz: 25fps (704 × 576, 640 × 480, 352 × 288)
- 60Hz: 30fps (704 × 480, 640 × 480, 352 × 240)
|
| Funkcie obrazu | HLC, BLC, odmítnutie, 3D DNR, EIS, detekcia oblasti |
| Nastavenia obrazu | Režim otočenia, sýtost, jas, kontrast, ostrosť, vyváženie bielej (nastavenie pomocou softvéru alebo webového prehliadača) |
| Režim deň/noc | ICR |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodotlač |
| Súčasný náhľad | do 20 kanálov |
| Vyvolanie alarmu | Akcie alarmu ako: Spustenie nahrávania, Upozornenie dozorového centra,
Prenos do FTP, odoslanie Emailu, Vstupy alarmu atď. |
| Počet užívateľov / hostí | - až 32 užívateľov
- 3 úrovne oprávnení: Administrátor, Operator, Užívateľ
|
| Klientska softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Celkové |
| Napájanie | |
| Spotreba energie | Max. 18W |
| Trieda ochrany | IP66, proti šoku a prepäťová TVS 4000V |
| Trieda mechanickej odolnosti | N/A |
| Prevádzková teplota / Pripustná vlhkosť | - -30 °C až 65 °C
- <90% (bez kondenzácie)
|
| Rozmery | 169 mm × 161 mm |
| Hmotnosť | 2.45kg |
