Podrobný popis

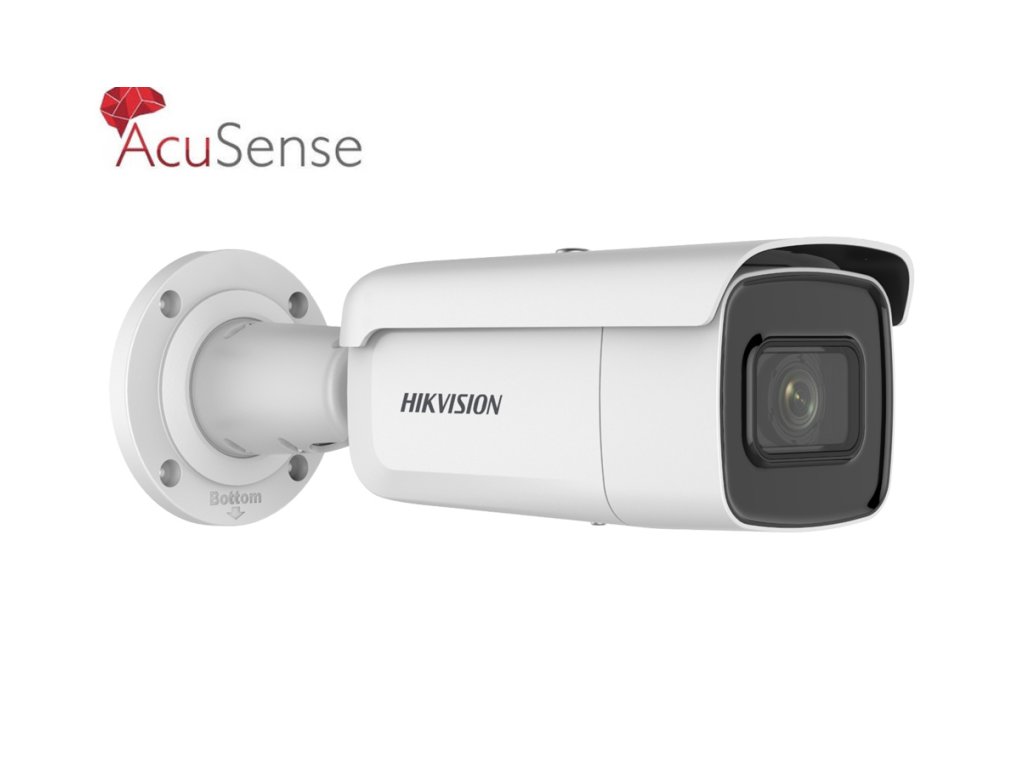

Tubová kamera DS-2CD2643G2-IZS - Hikvision
Model DS-2CD2643G2-IZS patrí do druhej generácie kamier Hikvision používaných v monitorovacích systémoch. Zariadenie je súčasťou inovatívnej série sieťových kamier značky Hikvision, ktoré umožňujú plynulé zaznamenávanie obrazu z miest a objektov s nepretržitým monitoringom. IP kamera s výkonným algoritmom kompresie obrazu H.264/H.265 zaisťujúcim bezproblémový a plynulejší prenos obrazu v maximálnom rozlíšení 2592 × 1944 (4MPx). Možnosť napájania PoE podľa štandardu 802.3af robí zariadenie univerzálnejším a jednoduchším na inštaláciu.
Technické parametre:
- Snímač: 1/2.7" Progressive Scan CMOS
- Rozlíšenie: 2688 × 1520 4Mpx
- Objektív: 2.8-12mm (~95.8° to 29.2o)
- Citlivosť: 0,005Lux (0 lux s IR)
- Prepínač deň/noc: Áno
- IR osvetľovač: 60 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Trieda ochrany: IP67
- Max. spotreba energie: 15W
- Prevádzková teplota: -30...+60 oC
- Vybrané funkcie obrazu: TrueWDR, 3D-DNR, Detekcia pohybu
- Vzdialená správa: Hik-Connect, iVMS-4200, WEB Interface
- Rozmery: 308.5 × 97.9 × 93 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 1390g
Nastaviteľný uhol nahrávania
Objektív 2.8-12mm
Použitý snímač CMOS vo veľkosti 1/3 palca a objektív s premenlivou ohniskovou 2.8-12mm umožňujú dosiahnuť premenlivý uhol pohľadu približne 96-30° v horizontále. Možnosť regulácie uhla pohľadu spôsobuje, že prezentovaná kamera je ideálna na sledovanie a nahrávanie celého diania v rámci monitorovaného objektu.
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Plná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hikvision majú integrované infračervené osvetľovače, ktoré umožňujú efektívne nahrávanie obrazu aj pri úplnej tme v okolí. Navyše, infračervené zdroje boli vyrobené v technológii EXIR, s rozložením osvetlenia scény s pravoúhlym charakterom - to znamená, že EXIR zdroje osvetľujú scénu oveľa rovnomernejšie ako štandardné osvetľovače, čo zvyšuje úroveň viditeľnosti detailov na zaznamenanom obraze.
Ďalšou výhodou osvetľovačov v kamerách Hikvision je použitie čierneho skla (tzv. Black Glass), ktoré efektívne skryje infračervené diódy a prispieva k estetickému vzhľadu kamery.
Obr. 3 Tradičný IR osvetľovač (ľavý), EXIR osvetľovač (pravý)
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD2643G2-IZS môže byť napájaná dvoma spôsobmi - klasicky cez 12VDC konektor alebo priamo cez UTP kábel pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez PoE Switch alebo PoE Injector. Medzi výhody použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej kabeláži
- nie je potrebné inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier až do dištancie do 250m (režim EXTEND)
Obr. 4 Idea napájania cez PoE
Diaľková konfigurácia a správa
P2P pripojenie cez oblak
Na pripojenie k sieti používa kamera štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, úpravu parametrov obrazu, živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu video dozorového systému, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle pripojenie pomocou IP adresy kamery, poskytujúc prístup k plnej funkcionalite zariadenia. Pre systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania záznamov a prijímania upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez oblak, čím eliminuje potrebu presmerovania portov na routeri
Použitie oblaku na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akékoľvek miesta s prístupom na internet - tak na mobilných zariadeniach, ako aj na stacionárnych (PC, laptop).
Výkonná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision používajú výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového prepojenia. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového prepojenia a predĺženie životnosti nosičov dát. Navyše, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.
Dôležité: režim kompresie v kamere DS-DS-2CD2643G2-IZS možno ľubovoľne prepínať medzi H.265 a H.264, čo umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| DS-2CD2643G2-IZS |
| Kamera |
| Snímač | 1/3" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 4Mpx @2688 × 1520 |
| Citlivosť | 0.005 Lux (farebne, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s to 1/100,000 s |
| Režim pomalej uzávierky | podporovaný |
| Auto-Iris | N/A |
| Zaostrenie | N/A |
| Objektív | 2.8-12mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 103° |
| Rozsah regulácie hlavice | Pan: 0° do 360°, Tilt: 0° do 90° |
| IR osvetľovač |
| IR dosah | do 60m |
| Vlnová dĺžka IR | 850 nm |
| Kompresia obrazu |
| Počet snímok | - 50Hz: 25 fps (2688 × 1520, 1920 × 1080, 1280 × 720)
- 60Hz: 30 fps (2688 × 1520, 1920 × 1080, 1280 × 720)
|
| Video kompresia | H.265+/H.264+/H.265/H.264 |
| Video bitrate | 32 Kbps to 16 Mbps |
| Šikovné funkcie |
| ROI | 1 pevný región pre dva prúdy |
| Obraz |
| Hlavný prúd - max. počet snímok | 30 sn/s @ 4 Mpx |
| Funkcie obrazu | BLC, 3D-DNR, True-WDR, HLC, ROI |
| Nastavenia obrazu | Saturácia, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Posun deň/noc | automatické/manuálne prepínanie |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Simultánne sledovanie | do 6 kanálov |
| Počet používateľov/hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrator, Operátor, Používateľ
|
| Klientský softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované WEB prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecne |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.88A, Max: 10.5W
PoE: (802.3af, 36V do 57V), 0.34A až 0.21A, Max: 12W |
| Materiál | Kov |
| Trieda ochrany | IP67 |
| Trieda mechanickej odolnosti | IK10 |
| Prevádzková teplota / Povolená vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 308.5 × 97.9 × 93 mm |
| Hmotnosť | 1,39kg |
| Záruka | 36 mesiacov |
