Podrobný popis

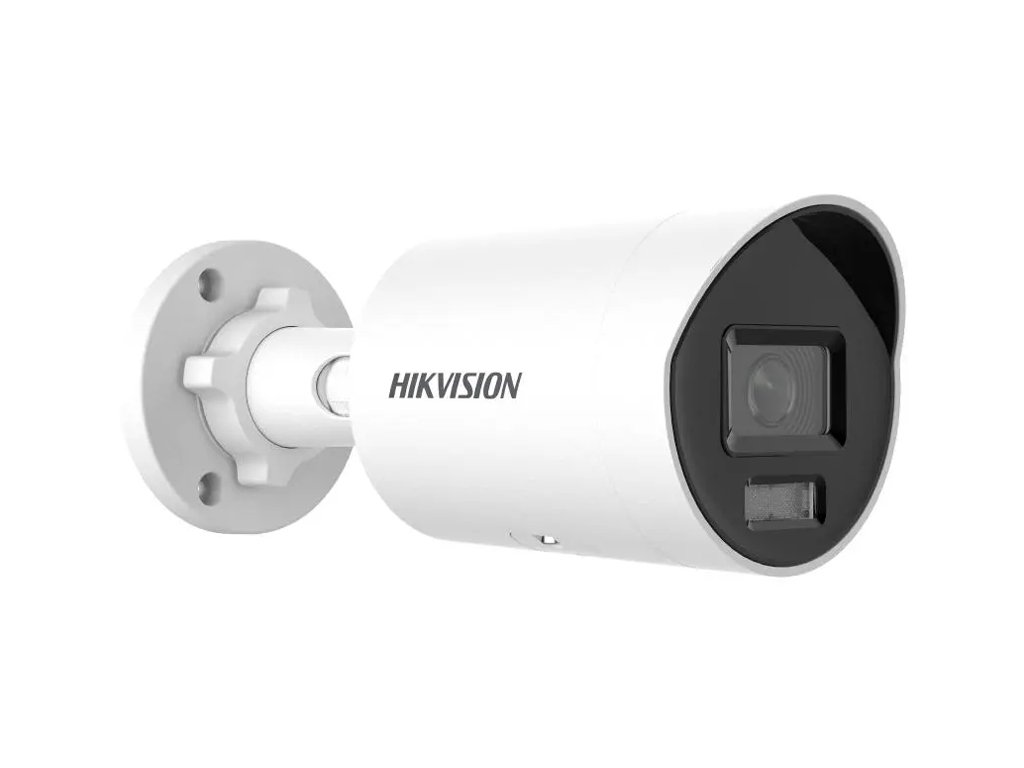

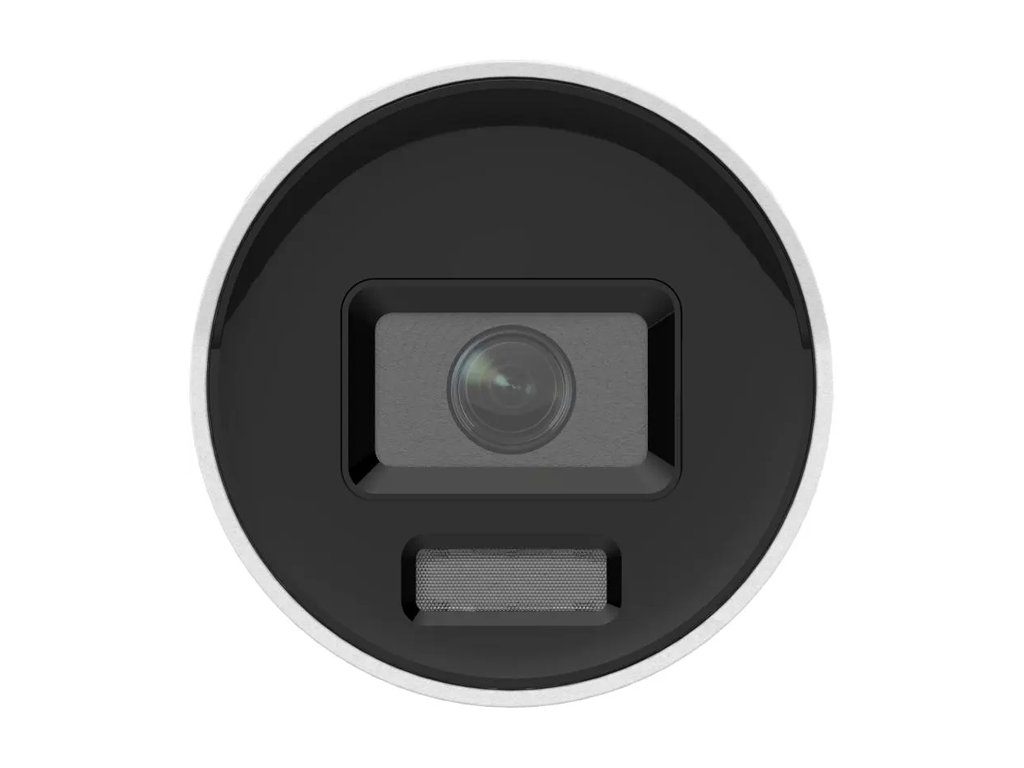

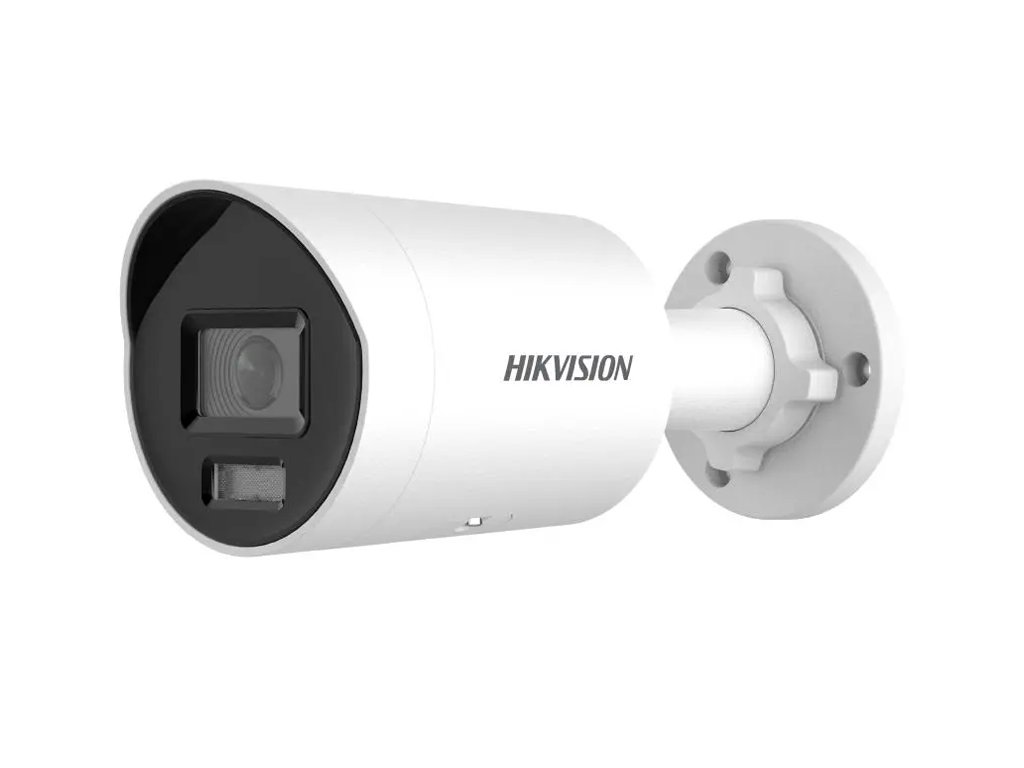

Kamera tubová DS-2CD2047G2H-LI - Hikvision

Model DS-2CD2047G2H-LI patrí do druhej generácie inteligentných kamier Acusense využívaných v systémoch inteligentného monitoringu. Zariadenie predstavuje súčasť inovatívnej série Smart Hybrid Light značky Hikvision, ktoré umožňujú plynulú registráciu obrazu z miest a objektov podliehajúcich celodennému monitorovaniu a zabezpečujú inteligentnú analýzu (detekcia vniknutia, prekročenie čiary, vstup/výstup z oblasti) na základe klasifikácie objektov (vozidlo, človek) podporenej o funkciu rozpoznávania tváre. Kamera IP s výkonným algoritmom kompresie obrazu H.264+/H.265+ zabezpečuje bezproblémové a plynulejšie prenášanie obrazu v maximálnom rozlíšení 2688 × 1520(4MPx). Možnosť napájania PoE, v súlade so štandardom 802.3af robí zariadenie ešte univerzálnejším a jednoduchším na inštaláciu.

Technické parametre:

• Snímač: 1/1.8" Progressive Scan CMOS
• Rozlíšenie: 2688 × 1520(4Mpx)
• Objektív: 2.8 mm
• Citlivosť: 0,0005Lux (0 lux s IR)
• Prepínač deň/noc: Áno
• Osvetľovač IR: Áno, dosah do 40 m
• Osvetľovač bieleho svetla: Áno, dosah do 40 m
• Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Široký dynamický rozsah: Áno, WDR 130dB
• Vybrané funkcie obrazu: BLC, HLC, 3D DNR
• Vstavaný slot SD: Áno, karta microSD do 512GB
• Vybrané inteligentné funkcie AcuSense: Prekročenie čiary, vniknutie, vstup do oblasti, klasifikácia objektu človek/vozidlo
• Diaľková obsluha: iVMS-4200, Hik-Connect, Hik-Central
• Stupeň krytia: IP67
• Max. spotreba energie: 7W
• Prevádzková teplota: -30...+60 ^oC
• Rozmery: 74.4 × 179.2 mm
• Napájanie: 12VDC, PoE
• Hmotnosť: 525g

Obr.1 Rozmery kamery DS-2CD2047G2H-LI

Tri režimy osvetlenia scény

Technológia Smart Hybrid Light

Kamera DS-2CD2047G2H-LI bola vybavená technológiou dvojitého osvetľovača, nazývanou Smart Hybrid Light. Zariadenia s touto technológiou poskytujú tri rôzne režimy osvetlenia scény: režim infračervenej, režim bieleho svetla a režim inteligentný. V inteligentnom režime kamera DS-2CD2047G2H-LI udržuje osvetlenie v infračervenej až do okamihu, keď konkrétna udalosť na obraze – napríklad detekcia pohybu, prekročenie čiary alebo iné pravidlo IVS – spustí aktiváciu farebného režimu, ktorý umožní zachytiť všetky najdôležitejšie detaily. Navyše, d vďaka tejto funkčnosti zostáva práca kamery diskrétna až do okamihu vzniku potenciálnej udalosti alarmu. Navyše, použitie dvojitého svetla môže nielen odstrašiť potenciálnych narušiteľov, ale aj osvetliť cestu pre prichádzajúcich hostí, či prechádzajúcich osôb v večerných hodinách.

Obr. 2 Režimy práce kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.

Inteligentná analýza obrazu

Kamery AcuSense

Kamery Hikvision z tejto série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a záznamníkoch Hikvision z tejto série umožňuje výrazne minimalizovať falošné alarmy vyvolané pohybom menej dôležitých objektov, ako napríklad pohyb listov, pohyb malých zvierat. Zariadenia so značkou AcuSense využívajú technológiu strojového učenia, aby ešte lepšie klasifikovali rozpoznané objekty. Po nakonfigurovaní kamery môžeme spustiť alarm, iba ak človek prekročí čiaru alebo vstúpi do detekčnej oblasti. Zariadenia AcuSense disponujú aj funkciou rýchleho vyhľadávania. Vďaka uloženým snímkam videa každého objektu kamera dokáže kategorizovať, a potom rýchlo a ľahko vyhľadať. Výnimočné funkcie ako aj výkon a efektívnosť činnosti robia systém AcuSense veľmi príjemným na používanie.

Funkcie a výhody prepojenia systémov AcuSense

Farebný obraz v noci

Kamery IP ColorVu

Séria kamier ColorVu je inovatívna línia produktov uvedená na trh značkou Hikvision. Geneziou jej vzniku bola potreba zabezpečiť farebný obraz aj za podmienok úplného nedostatku svetla. Doteraz štandardné kamery CCTV boli schopné generovať jasný obraz v noci len s asistenciou infračervených osvetľovačov. Tento obraz, bez ohľadu na úroveň vyspelosti IR osvetľovača a citlivosti snímača v kamere, zostával v tóne čiernej a bielej, čo sa premietalo do nemožnosti rozpoznať mnoho dôležitých detailov, ako napríklad farby prechádzajúcich vozidiel alebo farby odevov osôb na nahrávkach.

Na rozdiel od klasických kamier tie zo série ColorVu namiesto osvetľovačov IR používajú integrované LED osvetľovače bieleho svetla. Navyše, tieto kamery sú vybavené ultradetailnými snímačmi, absorbujúcimi významne viac svetla na matice svetlocitlivé - čo sa premieta na podstatne lepšie zobrazenie farieb, aj v podmienkach veľmi nízkeho osvetlenia scény.

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera DS-2CD2047G2H-LI môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez skrútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré vyplývajú z aplikácie štandardu PoE patrí:

• skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• absencia potreby inštalácie dodatočných napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 3 Idea napájania cez PoE

Diaľková konfigurácia a obsluha

Pripojenie P2P cez cloud

Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) o rýchlosti 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného pripojenia môže prebiehať na troch rôznych platformách:

• program iVMS-4200 a iVMS-5200 - dedicované softvér na správu vizuálneho monitoringu, umožňujúce pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
• internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím adresy IP kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča využívať prehliadač Internet Explorer.
• mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca náhľad naživo, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri

Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj na stacionárnych zariadeniach (PC, Laptop).

Efektívna kompresia dát

Kodek H.265/ HVEC

Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní so starším štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch CCTV premieta do predĺženia času archivácie materiálu na disku, zvýšenia dostupnej priepustnosti prenosového kanála a predĺženia životnosti nosičov dát. Navyše, rozdiel kvality materiálu videa v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere DS-2CD2047G2H-LI možno voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Široký uhol nahrávania

Objektív 2.8mm

V kamere používaný snímač CMOS s rozmerom 1/1.8 palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť široký uhol pozorovania približne 104° na horizontále. Taký široký uhol pozorovania robí prezentovanú kameru ideálnou na realizáciu náhľadu a nahrávania celkového priebehu udalostí v monitorovanom objekte.

Modely s širokým uhlom, ktoré majú objektív s pevným ohniskom 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného videomateriálu.

Obr. 4 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
