Podrobný popis

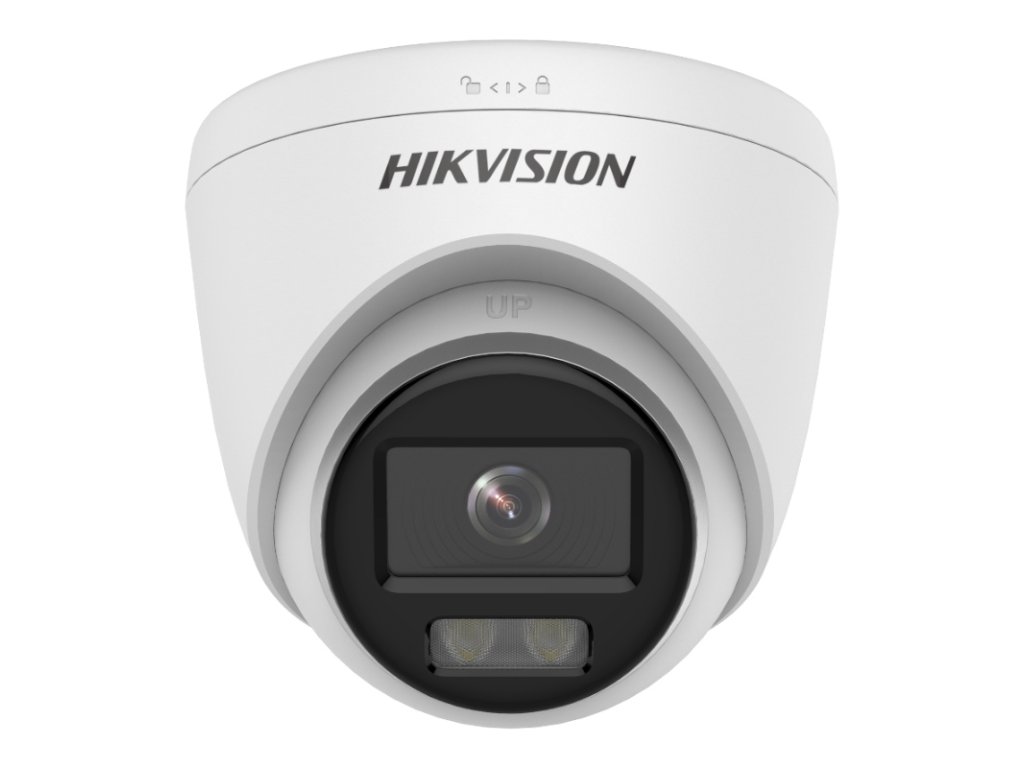

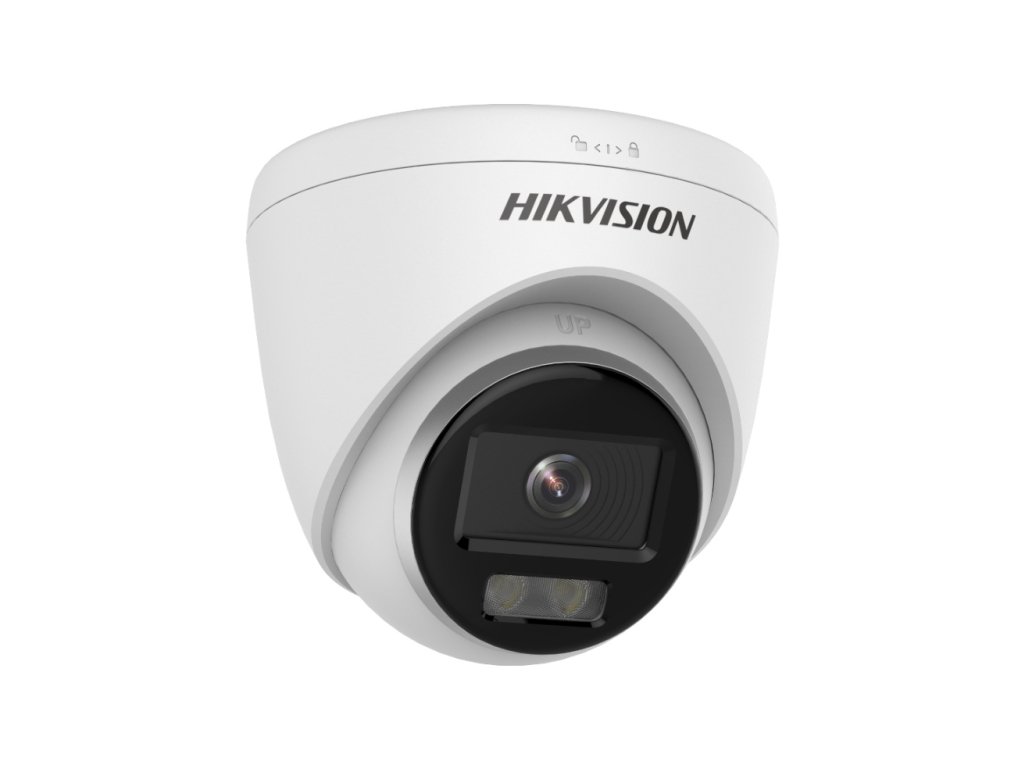

IP kamera ColorVu Lite DS-2CD1347G0-L - HIKVISION
Model DS-2CD1347G0-L je sieťová kamera značky Hikvision zo série ECO, so stálou ohniskovou vzdialenosťou 2,8 mm, patriaca k riešeniam ColorVu. Kamera má mimoriadne citlivý, veľký snímač 1/2.7" CMOS, ktorý pracuje v maximálnom rozlíšení 4Mpx. Použitá technológia ColorVu v kamere umožňuje nahrávanie obrazu vo farbe nepretržite, aj v noci.
Kamera je dodatočne vybavená mechanickým WDR, ktorý výrazne zlepšuje dynamiku generovaného obrazu a prináša viac detailov sledovanej scény. Zariadenie má tiež zabudovaný LED biely svetelný zdroj s dosahom do 30m, ktorý umožňuje osvetliť scénu v podmienkach nedostatočného svetla v okolí.
Kryt kamery bol vyrobený v triede tesnosti IP67, čo umožňuje jej prevádzku v akýchkoľvek poveternostných podmienkach.
Technické parametre:
- Snímač: 1/2.7" CMOS PS 4 Mpx
- Rozlíšenie nahrávania: 2560x1440p
- Citlivosť: 0,001 Lux
- Ohnisková šošovka: 2,8 mm
- LED svetlo: do 30m, biele svetlo
- Obrazové funkcie: TrueWDR, 3D-DNR, BLC, HLC, AGC
- Kompresný štandard: H.265+/H.265/H.264+/H.264
- Obrazové funkcie:3D-DNR, WDR 120db, HLC, BLC
- Tesnosť triedy: IP67
- Materiál: kov+plast
- Použitie: vonkajší alebo vnútorný
- Napájanie 12VDC, PoE 802.3af
- Rozmery: 110 × 100.8 m
- Hmotnosť: 350g
Farebný obraz v noci
Kamery ColorVu
Séria kamier ColorVu je inovatívna produktová línia uvedená na trh značkou Hikvision. Jej vznik bol motivovaný potrebou zabezpečiť farebný obraz aj v podmienkach úplnej tmy. Doposiaľ štandardné CCTV kamery boli schopné generovať jasný obraz v noci len za pomoci infračervených žiaričov. Tento obraz, bez ohľadu na úroveň pokročilosti infračerveného žiariča a citlivosti snímača v kamere, zostával v čiernobielej tónine, čo znamenalo nedostatok informácií o mnohých dôležitých detailoch, ako napríklad farby vozidiel či oblečenia osôb na záberoch.
Na rozdiel od klasických kamier, tie zo série ColorVu majú namiesto IR osvetľovačov integrované LED biele svetelné osvetľovače. Okrem toho sú tieto kamery vybavené ultracitlivými snímačmi, ktoré absorbujú oveľa viac svetla na svetlocitlivej matrike - to vedie k oveľa lepšiemu podaniu farieb, aj v podmienkach veľmi nízkeho osvetlenia scény.
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD1347G0-L môže byť napájaná dvoma spôsobmi - klasicky cez konektor 12VDC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injektor PoE. Medzi výhody, ktoré prináša použitie štandardu PoE, patrí:
- znížený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- nepotrebnosť inštalácie dodatočných zdrojov napájania
- možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)
Obr. 1 Idea napájania cez PoE
Vzdialená konfigurácia a ovládanie
P2P pripojenie cez cloud
Kamera na pripojenie k sieti využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, úpravu obrazových parametrov, ako aj živé náhľady a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a Hik-Central - dedikovaný softvér pre správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač - umožňuje rýchle nadviazanie spojenia s využitím IP adresy kamery, poskytuje plný prístup k funkciám zariadenia. Na systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania záznamov a dostávania upozornení na udalosti v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu prepojenia portov na routeri
Využitie cloudu pre nadviazanie spojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na mobilných zariadeniach aj na stolných (PC, Laptop).
Efektívna kompresia dát
Kodek H.265/ HEVC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), v priemysle známe ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videa vysokej kvality (4K) bez nadmerného zaťažovania prenosového pásma. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch znamená predĺženie archivačného času materiálu na disku, zvýšenie dostupnej prenosovej rýchlosti siete a predĺženie životnosti dátových nosičov. Naviac, rozdiel v kvalite video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
Dôležité: režim kompresie v kamere DS-2CD1347G0-L možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje prácu s rekordérmi nepodporujúcimi kompresiu HEVC.
Technická špecifikácia:
| DS-2CD1347G0-L |
| Kamera |
| Snímač | 1/2.7" Progressive Scan CMOS |
| Prenosový štandard | IP |
| Maximálne rozlíšenie | 4Mpx @2560 x 1440 |
| Citlivosť | 0.001 Lux @ (F1.0, AGC ON), 0 Lux with Light |
| Čas otvorenia uzávierky | 1/3 s to 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Focus | N/A |
| Objektív | 2.8mm |
| Zorný uhol | horizontálne FOV 102°, vertikálne FOV 54°, diagonálne FOV 121° |
| Rozsah nastavenia hlavy | Panoráma: 0° do 360°, Násklon: 0° do 90° |
| Infračervené osvetľovač |
| Dosah IR | do 30m (IR LED) |
| Kompresia obrazu |
| Počet snímok | - 50Hz: 20 fps (2560 × 1440)
25 fps (2304 × 1296, 1920 × 1080, 1280 × 720) - 60Hz: 20 fps (2560 × 1440)
30 fps (2304 × 1296, 1920 × 1080, 1280 × 720) |
| Kompresia videa | H.265+/H.264+/H.265/H.264 |
| Bitrate videa | 32 Kbps to 16 Mbps |
| Smart funkcie |
| ROI | 1 pevná oblasť pre dve toky |
| Obraz |
| Obrazové funkcie | BLC, 3D-DNR, True-WDR, HLC, ROI |
| Nastavenia obrazu | Saturácia, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň / noc | automatické / manuálne prepínanie |
| Inteligentné funkcie (AcuSense) |
| Základné funkcie | Detekcia pohybu, sabotáže obrazu |
| Oblasti ROI | 1 Pevný región |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, QoS, IPv6, UDP, Bonjour, SSL/TLS |
| Súčasná podpora náhľadu | do 6 kanálov |
| Počet používateľov / hostitelia | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientský softvér | iVMS-4200, Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.88A, Max: 4W
PoE: (802.3af, 36V do 57V), 0.34A do 0.21A, Max: 4.5W |
| Zabudovaný mikrofón | Nie |
| Materiál | Kov+plast |
| Tesnosť triedy | IP67 |
| Prevádzková teplota / Prípustná vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 110 × 100.8 mm |
| Hmotnosť | 0,35kg |
