Podrobný popis

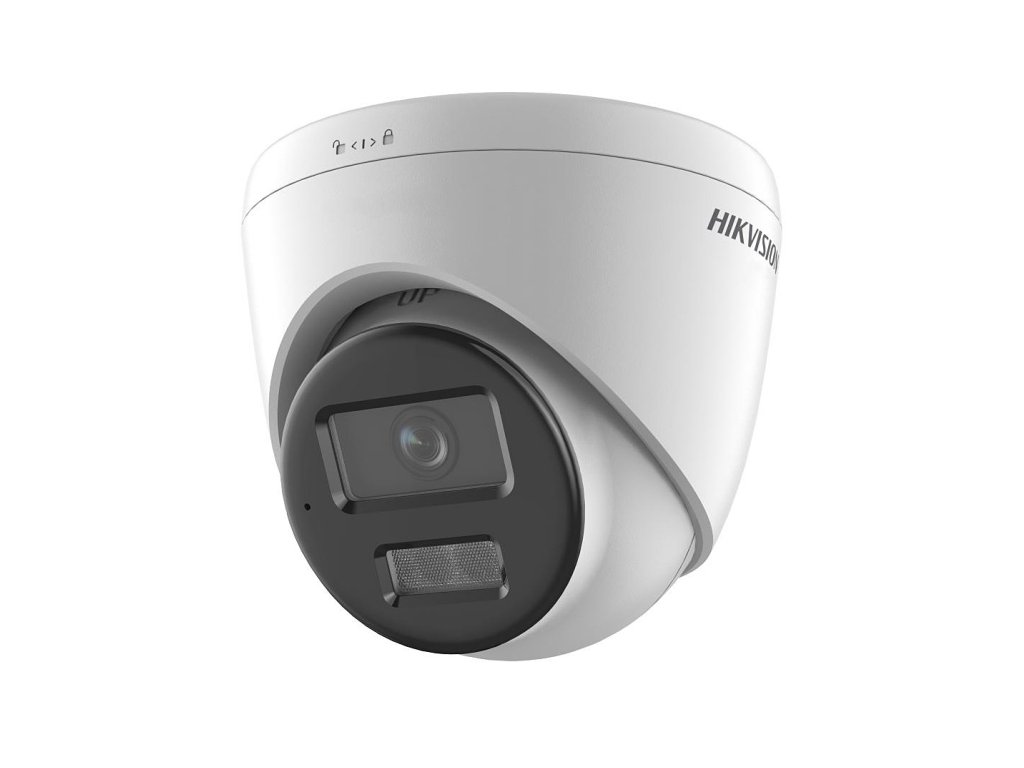

Kamera kupolová IP 4MPx DS-2CD1341G2-LIU - Hikvision
Kamera IP Hikvision DS-2CD1341G2-LIU je univerzálny sieťový model, ktorý spája vysokú kvalitu obrazu s inteligentnou funkciou detekcie pohybu MD2.0. Optika kamery generuje obraz v rozlíšení 4Mpx. Vďaka technológii Smart Hybrid Light zabezpečuje vynikajúcu viditeľnosť ako cez deň, tak aj v noci, prispôsobujúc osvetlenie podmienkam okolia. Kryt kamery je charakterizovaný odolnosťou voči poveternostným podmienkam - je vyrobený v triede ochrany IP67
Silnou stránkou tohto modelu je vstavaný mikrofón, ktorý umožňuje zachytávanie zvukov v pracovnej oblasti kamery.
Technické parametre:
- Snímač: 1/2.8" Progressive Scan CMOS
- Rozlíšenie: 2560 × 1440(4MPx)
- Objektív: 2.8 mm
- Citlivosť: Farba: 0,002 Lux @ (F2.0, AGC ON); B/B: 0 Lux s IR
- Nočný režim: Áno, v farbe alebo čiernobiely (Smart Hybrid Light)
- IR osvetľovač: Áno, dosah do 40 m
- Biely svetelný osvetľovač: Áno, dosah do 40 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Široký dynamický rozsah: Áno, DWDR
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektu človek/vozidlo
- Diaľková správa: iVMS-4200, Hik-Connect
- Trieda ochrany: IP67
- Max. spotreba energie: 6.5W
- Prevádzková teplota: -30...+60 oC
- Rozmery: 110 mm × 93.2 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 420g
Tri režimy osvetlenia scény
Plná viditeľnosť 24 hodín denne
Kamera DS-2CD1341G2-LIU patrí do série zariadení s implementovanou technológiou dvojitého osvetľovača Smart Hybrid Light, vyvinutou inžiniermi a dizajnérmi Hikvision. Zariadenia patríce do tejto kategórie ponúkajú používateľom až 3 rôzne režimy osvetlenia monitorovanej scény.
- Štandardný režim vyžarovania infračerveného svetla (tradičný IR reflektor a obraz čiernobiely).
- Dodatočný režim vyžarovania bieleho svetla (osvetlenie scény bielou LED diódou).
- Inteligentný režim hybridný (aktivácia bieleho svetla na základe alarmu alebo detekcie pohybu).
![]()
Obr. 2 Režimy prevádzky kamery: farba 24/7, infračervené IR (obraz čiernobiely) a inteligentný režim.
Napájanie cez PoE - Power over Ethernet
Prenos dát + napájanie jedným káblom
Vďaka použitiu modernej technológie Power over Ethernet môže priemyselná kamera DS-2CD1341G2-LIU byť napájaná dvoma spôsobmi.
Štandard PoE umožňuje dodanie napájania tým istým káblom, pomocou ktorého sú prenášané údaje, vrátane video signálu. Napájanie cez PoE, teda počítačovým UTP káblom, prináša množstvo výhod, ako sú:
- Výrazne skrátený čas inštalácie a zjednodušená štruktúra káblovania.
- Žiadne ďalšie napájacie zdroje (okrem eventuálnych adaptér).
- Veľký dosah, vďaka možnosti prevádzky v režime EXTEND (napájanie PoE až do 250 m).
Na využitie potenciálu technológie PoE v kamerách IP DS-2CD1341G2-LIU je potrebný rekordér so switchem PoE alebo špeciálny switch PoE. Možný je tiež nákup adaptér alebo špeciálnych injectorov PoE. Samozrejme, že je možne aj napájať kameru Hikvision klasicky prostredníctvom tradičnej zásuvky 12V DC.
![]()
Obr. 3 Myšlienka napájania cez PoE
Správa a diaľková kontrola
Pripojenie cez cloud Hikvision HikConnect
Cloud P2P, teda moderná komunikačná technológia, otvára nové možnosti správy systému monitorovania a jednotlivých kamier, je ďalším vyznačným znakom, o ktorom je dobré spomenúť. Kupolové kamery DS-2CD1341G2-LIU majú adaptívny Ethernetový rozhranie 10/100 Mbps, prostredníctvom ktorého, po pripojení do LAN siete, môžu byť spravované cez:
- WEB rozhranie v prehliadači – priame pripojenie k ľubovoľnej kamere systému Hikvision je hlavnou úlohou realizovanou webovým rozhraním. Pohodlná webová aplikácia umožňuje prihlásiť sa a spravovať kamery DS-2CD1341G2-LIU bez potreby pripojenia k rekordéru.
- Mobilná aplikácia Hik-Connect – pripravená na fungovanie na smartfónoch s operačným systémom Android alebo iOS mobilná aplikácia Hik-Connect ponúka množstvo možností: prijímanie upozornení, správa alebo zobrazenie videa naživo. Zároveň použitá technológia cloudu P2P eliminuje potrebu používania presmerovania na routeri.
- Softvér iVMS-4200/HikCentral – na fungovanie je potrebná inštalácia softvéru na počítači PC so systémom Windows. Programy typu VMS umožňujú okrem iného rýchlo modifikovať pokročilé funkcie, spravovať pravidlá detekcie udalostí a nastavenia inteligentnej analýzy videa.
Cloud Hikvision umožňuje vytvárať bezpečné pripojenia medzi inštaláciou monitorovania IP a zariadením používateľa. Vďaka nej je možná správa celého systému prakticky z akéhokoľvek miesta. Stačí zariadenie s prístupom na internet.
![]()
Efektívna kompresia dát
Kodek H.265/ HVEC
Kamery IP od Hikvision, vďaka použitiu kodekov H.265, umožňujú prenos vynikajúcej kvality obrazu pri minimálnom zaťažení siete. Štandard H.265, ako nástupca štandardu H.264, zabezpečuje možnosť efektívneho prenosu obrazu v rozlíšení až do 4K bez nadmerného zaťaženia prenosového spojenia. Použitá technológia HEVC (H.265) znamená takmer dvojnásobnú úsporu pásma. Výhody, ktoré z tejto skutočnosti vyplývajú, sú okrem iného predĺženie doby archivácie video materiálu, väčšia dostupná priepustnosť prenosového spojenia LAN a predĺženie životnosti nosičov HDD.
Dôležité: režim kompresie v kamere DS-2CD1341G2-LIU môžeš slobodne prepnúť medzi štandardami H.265 a H.264, čo ti umožňuje pracovať s rekordérmi, ktoré nepodporujú modernú kompresiu HVEC.
![]()
Široký uhol pozorovania
Objektív 2.8mm
Širokouhlový objektív a snímač CMOS v rozmere 1/3 palca umožňujú kamere dosiahnuť široký uhol pozorovania - cca 104° na vodorovne. Práve širokouhlové modely kamier Hikvision sú najčastejšie používanými zariadeniami IP v inštaláciách kamerového systému, kvôli vysokej univerzálnosti.
![]()
Technická špecifikácia:
| DS-2CD1341G2-LIU |
| Kamera |
| Snímač | 1/2.8'' PS CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 2560 x1440(4MPx) |
| Citlivosť | 0.002 Lux @ (F2.0, AGC ON), B/W: 0 Lux s IR |
| Čas otvorenia závierky | 1/3 s do 1/100,000 s |
| Objektív | 2.8mm |
| Uhol nahrávania (horizontálne) | horizontálny FOV 104°, vertikálny FOV 57°, diagonálny FOV 123° |
| Rozsah regulácie hlavy | Pan: 0° do 360°, sklon: 0° do 75°, rotácia: 0° do 360° |
| IR svetlo a svetlo bielej farby |
| IR osvetľovač | Áno, dosah do 40m |
| Osvetľovač bielej farby | Áno, dosah do 40m |
| Inteligentné doplnkové svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet snímok (hlavný tok) | - 50Hz: 20 sn/s (2560 × 1440), 25 sn/s (1920 × 1080, 1280 × 720)
- 60Hz: 20 sn/s (2560 × 1440), 24 sn/s (1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Funkcie smart |
| ROI | 1 stály región pre dva toky |
| Obraz |
| Funkcie obrazu | BLC, HLC, 3D DNR, ROI |
| Široký dynamický rozsah obrazu | Áno, DWDR |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, biely balans |
| Nočný režim | Áno, v farbe alebo čiernobiely (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodu | Detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, výnimočná situácia (odpojená IP sieť, konflikt adries, chyba pevného disku atď.), detekcia zmeny scény |
| Metódy prepojenia | FTP/NAS/Pamäťová karta, upozornenie centra monitorovania, e-mail, spustiť nahrávanie, zachytávať spúšťané nahrávanie |
| Oblasti činnosti | 1 Stály región pre hlavný tok, podtok a tretí tok |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps samo-prispôsobiteľné |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Súčasné zobrazenie | až do 6 kanálov |
| Počet používateľov / hostiteľov | - až do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | VMS-4200, Hik-Connect |
| Podporované WEB prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af), Max: 6.5W |
| Materiál | Kov + plast |
| Trieda ochrany | IP67 |
| Prevádzková teplota / Dovoľte vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 110 mm × 89.2 mm |
| Hmotnosť | 345g |
