BCS-U-FIP512FWR2 - Fisheye IP kamera 12Mpx, 1.6mm, IR20m, Mikrofón - BCS Ultra

Podrobný popis

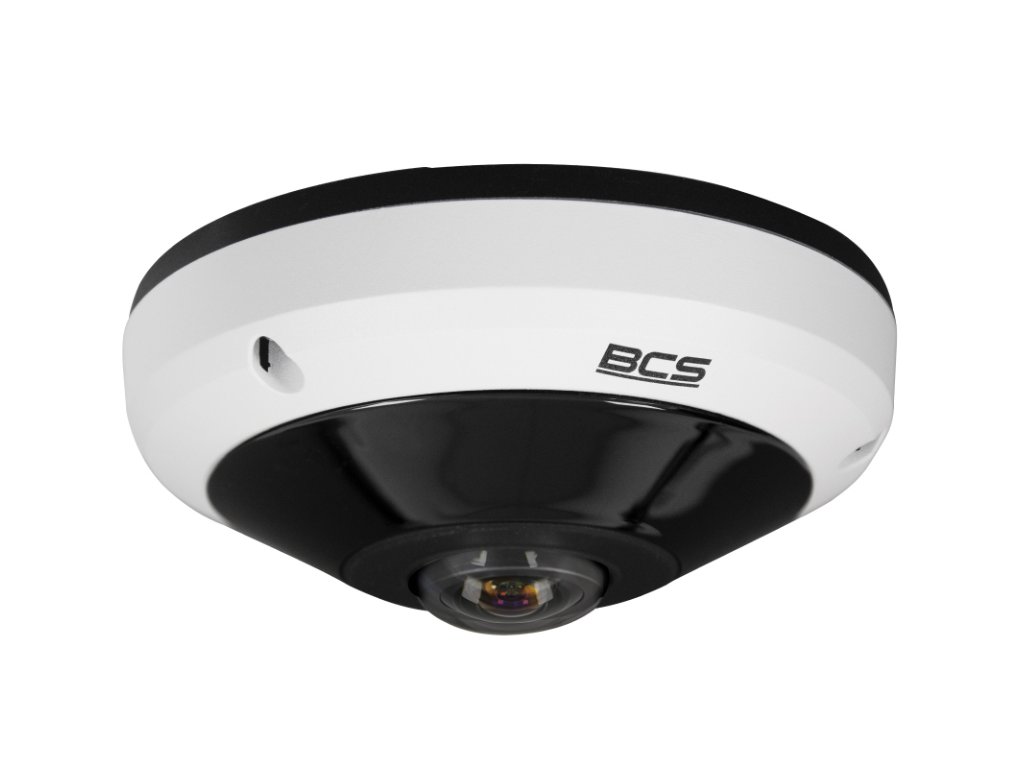

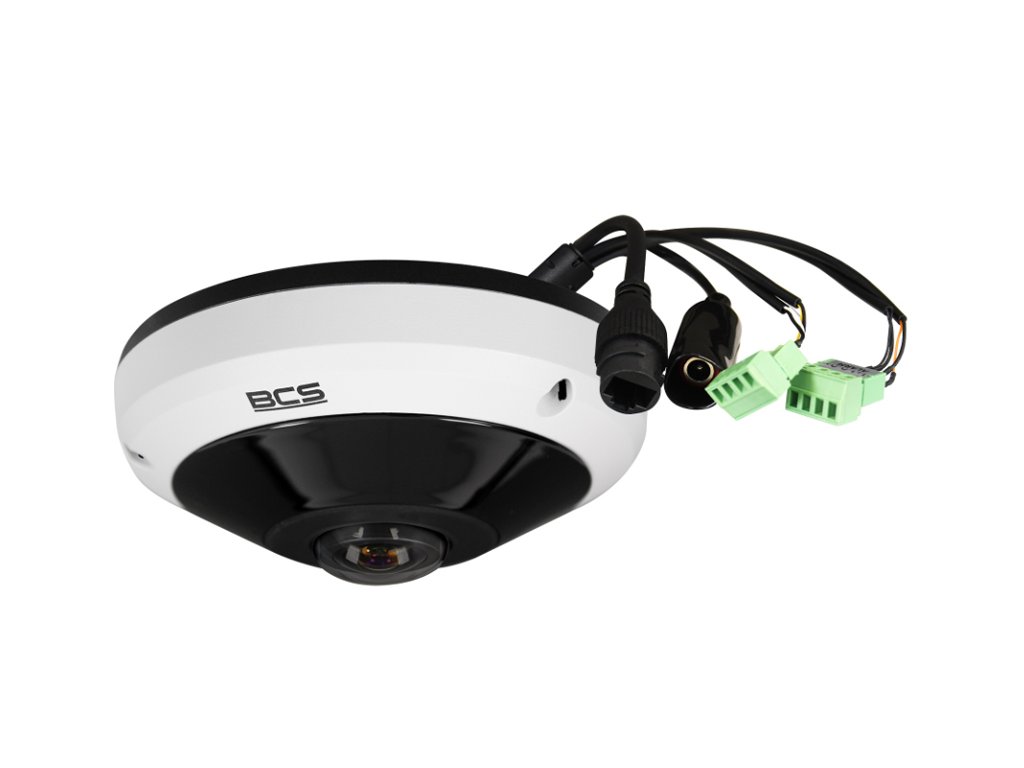

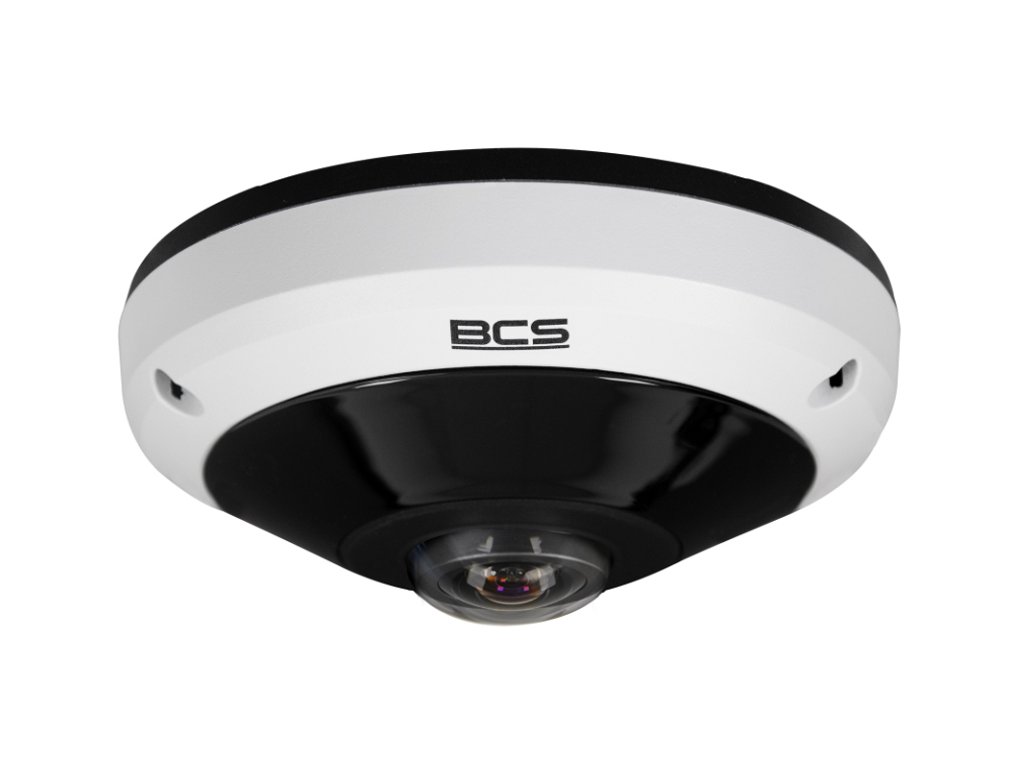

Kamera fisheye IP BCS-U-FIP512FWR2 - BCS Ultra

---

Model BCS-U-FIP512FWR2 je kamera typu fisheye fungujúca v systéme IP s pevnou ohniskovou vzdialenosťou 1.6mm. Kamera má senzor 1/2.3” CMOS, ktorý pracuje v rozlíšení 2944×2944(12Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery získava väčšie množstvo detailov z kontrastného pohľadu.

Zariadenie má tiež zabudovaný IR dioď s dosahom do 20m. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af) trieda 3.

Technické parametre:

• Senzor 1/2.3" CMOS
• Rozlíšenie: 2944×2944(12Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Pevná ohnisková vzdialenosť: 1.4mm

IR osvetlenie:
• Áno, dosah do 20m
• Funkcie obrazu: AGC, AWB, 2DNR/3DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Zabudovaný mikrofón: Áno
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• Slot microSD: Áno, karta do 512GB
• Prevádzková teplota: -30°C do +50°C
• Napájanie: 12V DC / PoE(802.3af) trieda 3
• Rozmery: 135×56.9mm
• Hmotnosť: 0.67 kg

---

Široký uhol nahrávania

Objektív 1.6mm

Použitý senzor CMOS v kamere BCS Ultra s rozmerom

1/2.3" palca a objektív s pevným ohniskom 1.6mm umožňujú dosiahnuť regulovaný uhol pozorovania od približne 180°. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na sledovanie celkového diania v rámci pozorovanej scény. Zároveň vďaka vysokému rozlíšeniu snímača - 2944 x 2944p - zariadenie zaisťuje veľmi dobré vykreslenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obrázok 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")

---

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-FIP512FWR2, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez

UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez switch alebo injector PoE.

Medzi výhody použitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
absence potreby inštalovať dodatočné napájacie zdroje
možnosť napájania kamier na vzdialenosť až
• do 250m (režim EXTEND)

Obrázok 4 Zásada fungovania napájania PoE

---

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra používajú na kompresiu video materiálu efektívny kodek

HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia transpozičnej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch CCTV prenáša na predĺženie času archivácie materiálu na disku, zvýšenie dostupnej šírky pásma transpozičnej linky a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je takmer nepostrehnuteľný.

Obrázok 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-FIP512FWR2 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Diaľková obsluha a sledovanie

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovanej ethernetovej linky (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania

WEB Server'a, určeného softvéru typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu vizuálneho monitorovania, umožňujúci pokročilé modifikácie celku systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, podporujúci tzv. plugin Active-X, ktorý je nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého sledovania, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čím eliminuje potrebu preposielať IP adresy na routeri.

Dôležitou vlastnosťou kamier BCS zo série Ultra je kompatibilita s otvoreným protokolom

ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.

---

Technická špecifikácia:

Progressive Scan0.3Lux(F2.0) 0Lux(IR)Auto / manual 1/30~1/10000sH: 180° V: 180° D: 180°Áno, dosah do 2944×2944 / 2208×2208 / 2944×1472 / 1472×1472 / 768×768 / 736×736 / 768×384 H.265+ / H.265 / H.264+ / H.264 / MJPEG2944×2944(1~30fps) Funkcie obrazuAGCAuto/ručneAuto/ručneÁno, 2DNR/3DNR1O, 1P, 1P2R, 2P, 4R, 1O7R Áno8AudioADPCM 16K / G.726 / G.711u / G.711aÁnoSieťRJ-45 10/100 MbpsIPv4, IPv6, RTP, RTSP, TCP, HTTP, UDP, HTTPS, FTP, SNTP, SMTP, uPNP, SNMPv2, mDNS (Multicast DNS), filtrovanie IP, šifrovanie SSL, IEEE802.1xONVIF, NDAAWeb Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)VšeobecnéÁno, microSD karta do 12VDC / PoE(802.3af) trieda 3 IP67IK10<11.3W-30 °C do 55 °C10~95%RHBiela 135×56.9mm0.67 kg

BCS-U-FIP512FWR2
Kamera
Senzor	1/2.3” CMOS
Systém skenovania
Max. rozlíšenie	2944 x 2944
Citlivosť
Shutter
Objektív	1.6mm
Uhol pohľadu
IR osvetlenie	20m
Rozlíšenie
Kompresia
Rýchlosť hlavného streamu
AWB (biela vyváženie)
Široký dynamický rozsah	WDR 120dB
Redukcia šumu
Otáčanie obrazu
Detekcia pohybu
Súkromné masky
Kompresia zvuku
Mikrofón
Pripojenie do siete
Protokoly
Kompatibilita
Diaľková podpora
Slot na pamäťovú kartu	512GB
Napájanie
Stupeň ochrany
Stupeň mechanickej odolnosti
Spotreba energie
Prevádzková teplota
Prípustná vlhkosť
Farba puzdra
Rozmery
Hmotnosť
