BCS-U-EIP35FSR3-Ai2 - IP kamera s kopulovým dizajnom 5Mpx, 2.8mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

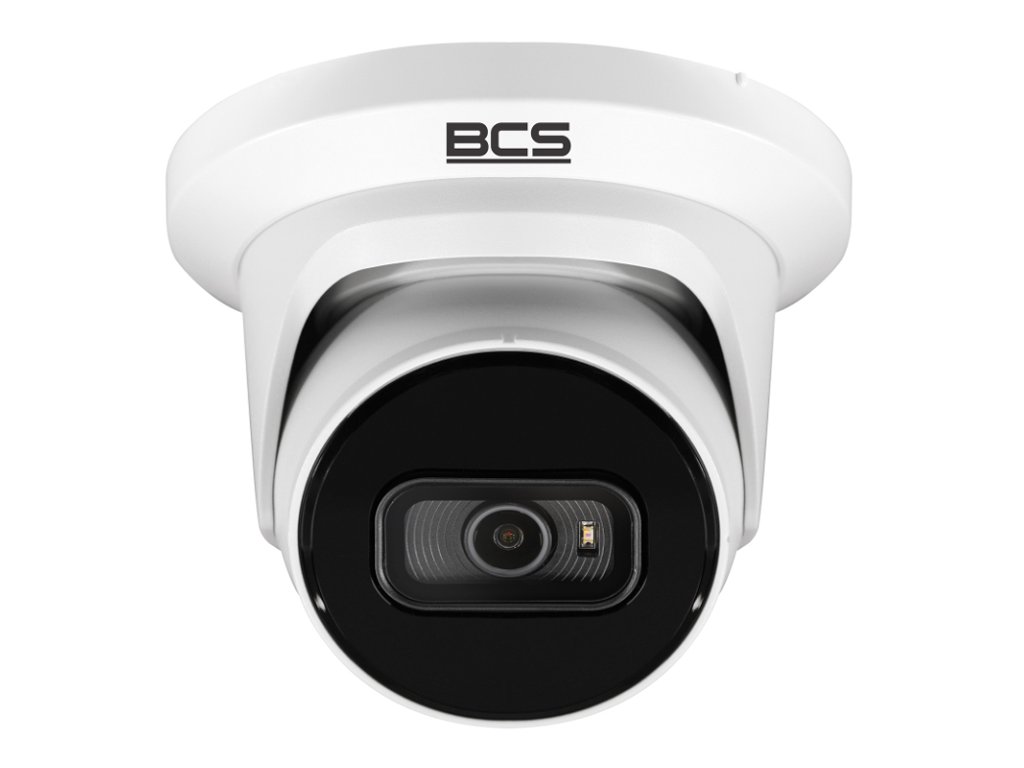

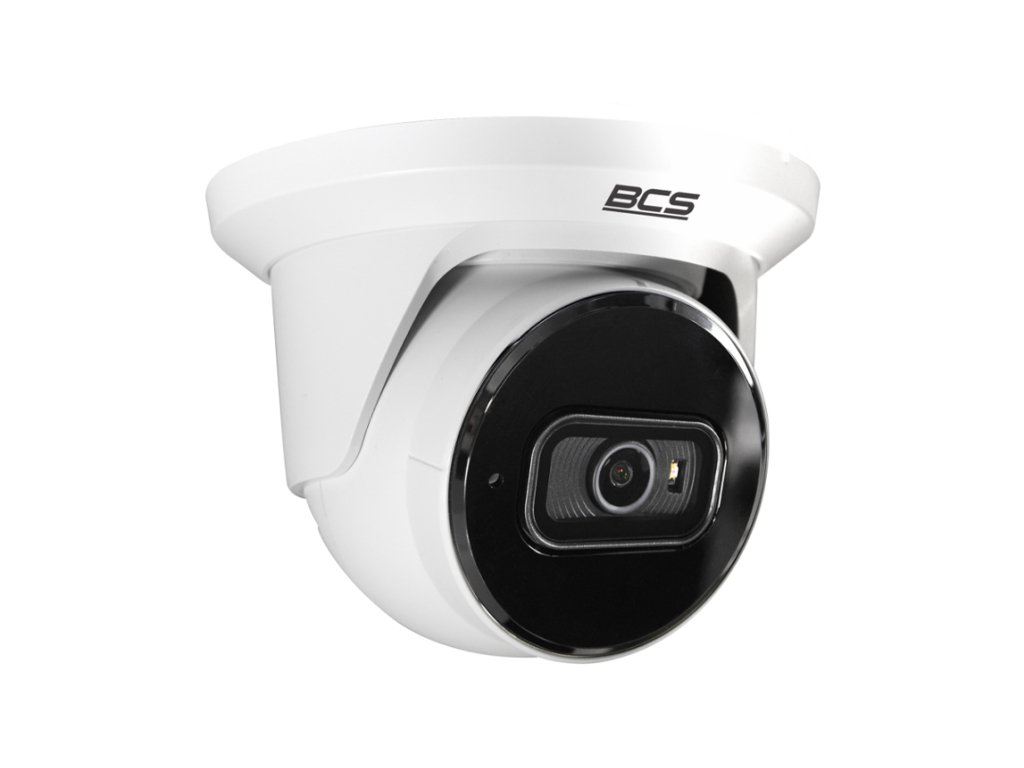

Kamera kupolová IP BCS-U-EIP35FSR3-Ai2 - BCS Ultra

Model BCS-U-EIP35FSR3-Ai2 je kamerou z najnovšej série Ultra spoločnosti BCS , fungujúcou v systéme IP s objektívom 2.8mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 2592×1944(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyžaruje väčšie množstvo detailov z kontrastného plánu pozorovania.

Zariadenie má tiež zabudovaný infračervený reflektor IR s dosahom do 30m. Kryt kamery je vyrobený v štandarde IP67, čo jej zabezpečuje úplnú ochranu pred prenikaním prachu a ochranu pred prenikaním vody a IK10 , ktorá chráni kameru pred mechanickým poškodením. Kamera je napájaná cez PoE(802.3af).

Veľkou výhodou tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 2592×1944(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 2.8mm

• Osvetľovač IR: Áno, dosah do 30m
• Funkcie obrazu: AGC, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie línie, klasifikácia objektu človek/vozidlo
• Obsluha: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Trieda tesnenia: IP67
• Trieda odolnosti voči mechanickému poškodeniu: IK10
• Prevádzková teplota: -20°C do +55°C
• Napájanie: PoE(802.3af)
• Odber energie: max 7.6W
• Rozmery: 121×78.7mm
• Hmotnosť: 0.6 kg

Široký uhol nahrávania

Objektív 2.8mm

Použitý v kamere BCS Ultra snímač CMOS vo veľkosti 1/2.8" palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť regulovaný uhol pozorovania cca 104.8° na horizontálne. Taká konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení matice - 2592 x 1944p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie užších uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera BCS-U-EIP35FSR3-Ai2, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez žiarovku UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez switch alebo injector PoE.

K výhodám vyplývajúcim z použitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• žiadna potreba inštalovať dodatočné zdroje napájania
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Princíp fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu videa efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov videa ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov vysokého rozlíšenia (4K) bez nadmerného zaťažovania prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch sledovania CCTV premieta na predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti pripojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality videomateriálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi efektívnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-EIP35FSR3-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková obsluha a prehľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného Ethernetového spojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálne softvérové ??riešenie na správu video monitorovania, umožňujúce pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou adresy IP zariadenia, pričom poskytuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje takzvaný plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého sledovania, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čím eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS série Line je kompatibilita s otvoreným protokolom ONVIF, ktorá umožňuje pripojenie kamier k rekordérom NVR a VMS programom iných výrobcov.
