Podrobný popis

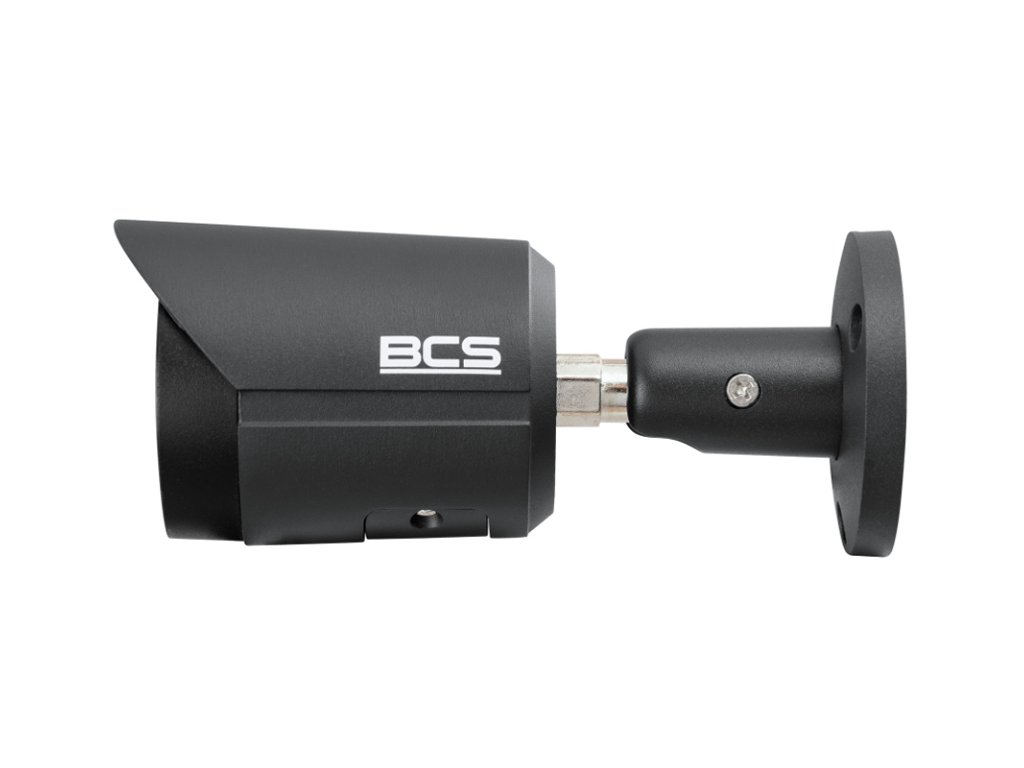

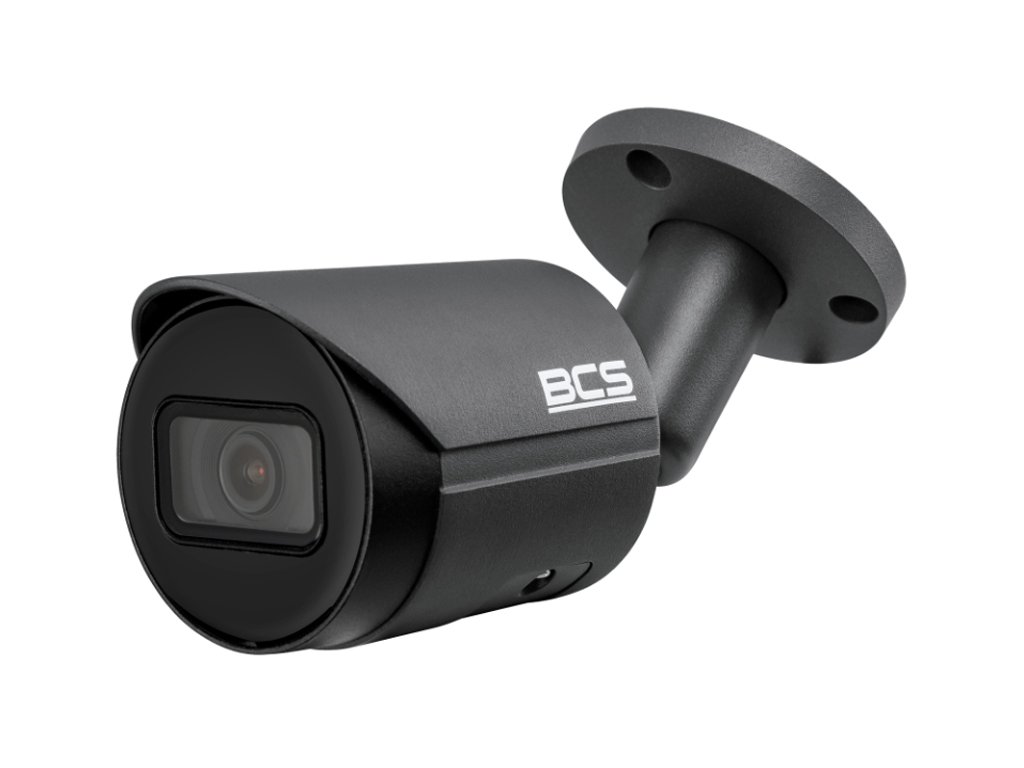

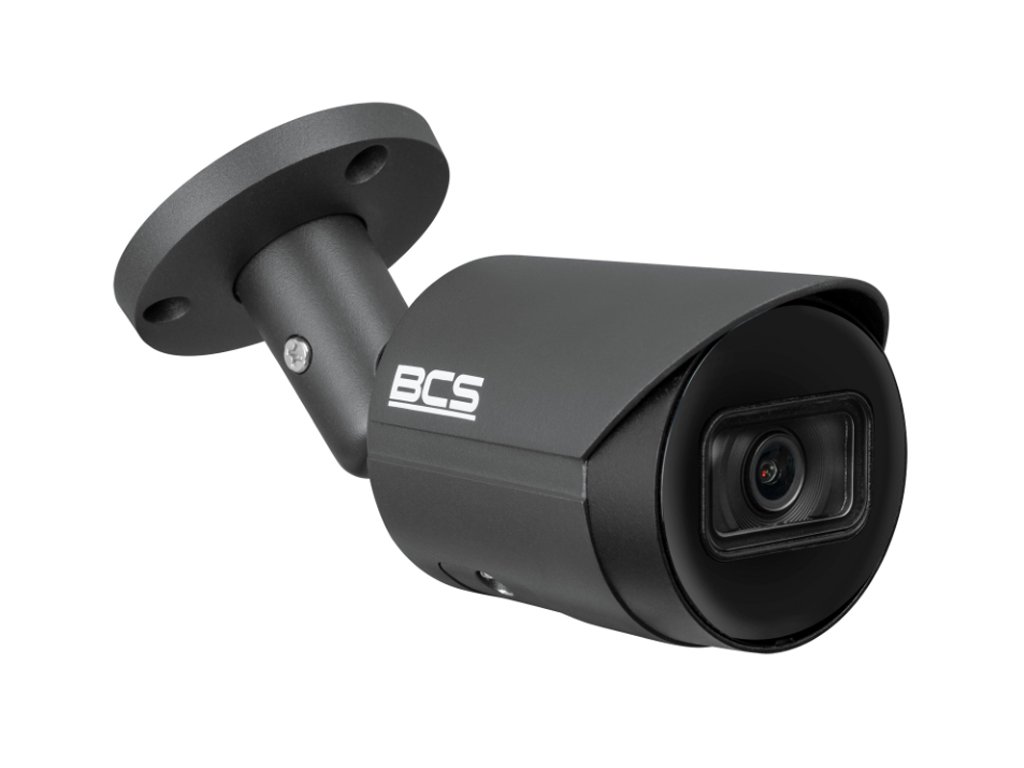

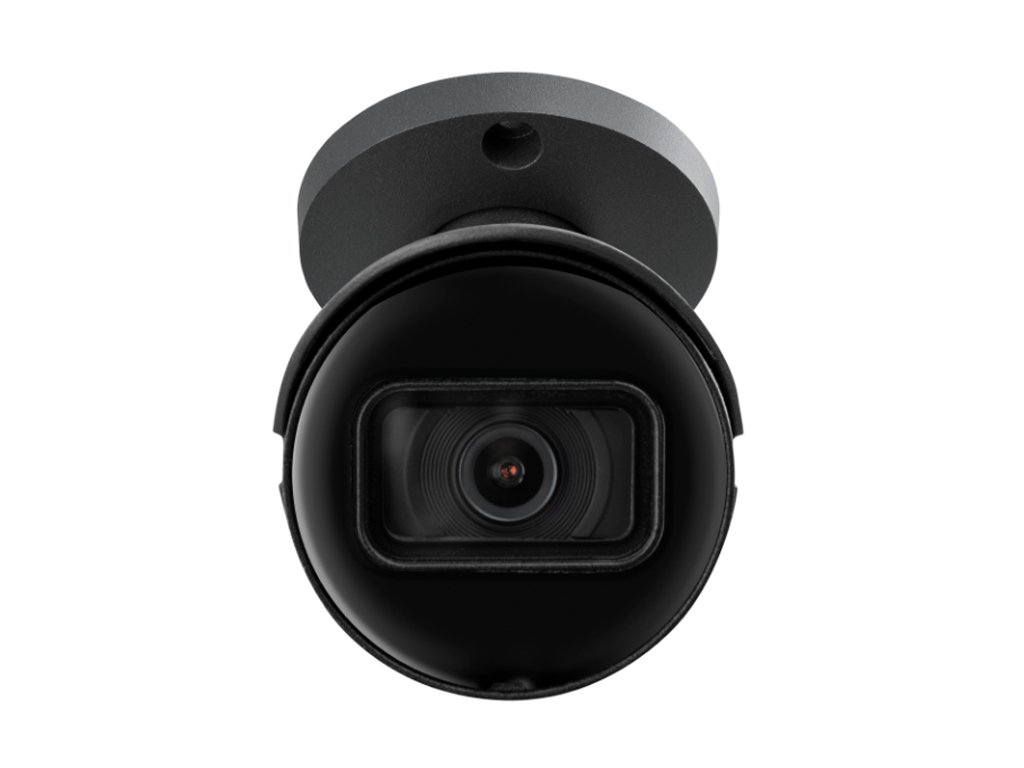

IP tubová kamera BCS-L-TIP15FSR3-Ai1-G(2) - BCS
Model BCS-L-TIP15FSR3-Ai1-G(2) je kamera fungujúca v systéme IP s pevným objektívom 2.8mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1668(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR reflektor s dosahom až do 30m. Výhodou kamery sú zabudované inteligentné funkcie ako klasifikácia objektu človek/vozidlo, vniknutie do oblasti, prekročenie čiary, ktoré znižujú vyvolávanie falošných alarmov.
Kryt kamery bol vyrobený podľa štandardu IP67, čo zabezpečuje jej úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).
Technické parametre:
- Snímač 1/2.7" CMOS
- Rozlíšenie: 2960×1668(5Mpx)
- Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
- Pevný objektív: 2.8mm
- IR reflektor: Áno, dosah do 30m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
- Funkcia rozšírenej dynamiky: WDR 120dB
- Zabudovaný mikrofón: Áno
- Vybrané inteligentné funkcie Ai : Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD+
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)

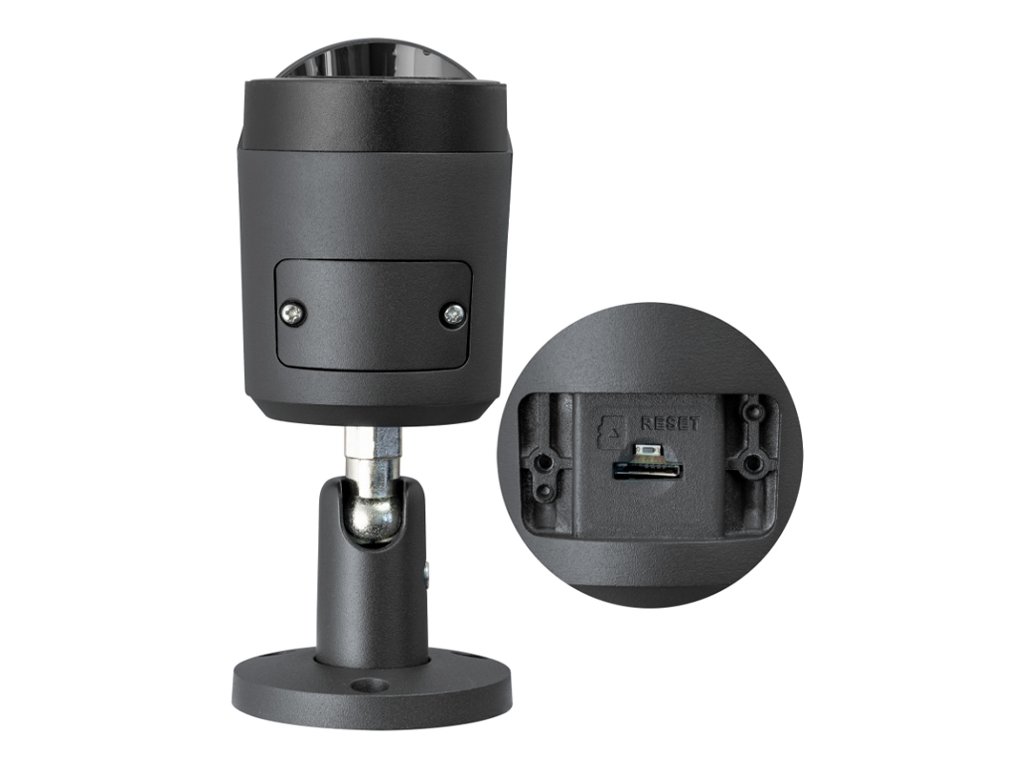

- Slot microSD: Áno, karta do 256GB
- Trieda krytia: IP67
- Prevádzková teplota: -40°C do +60°C

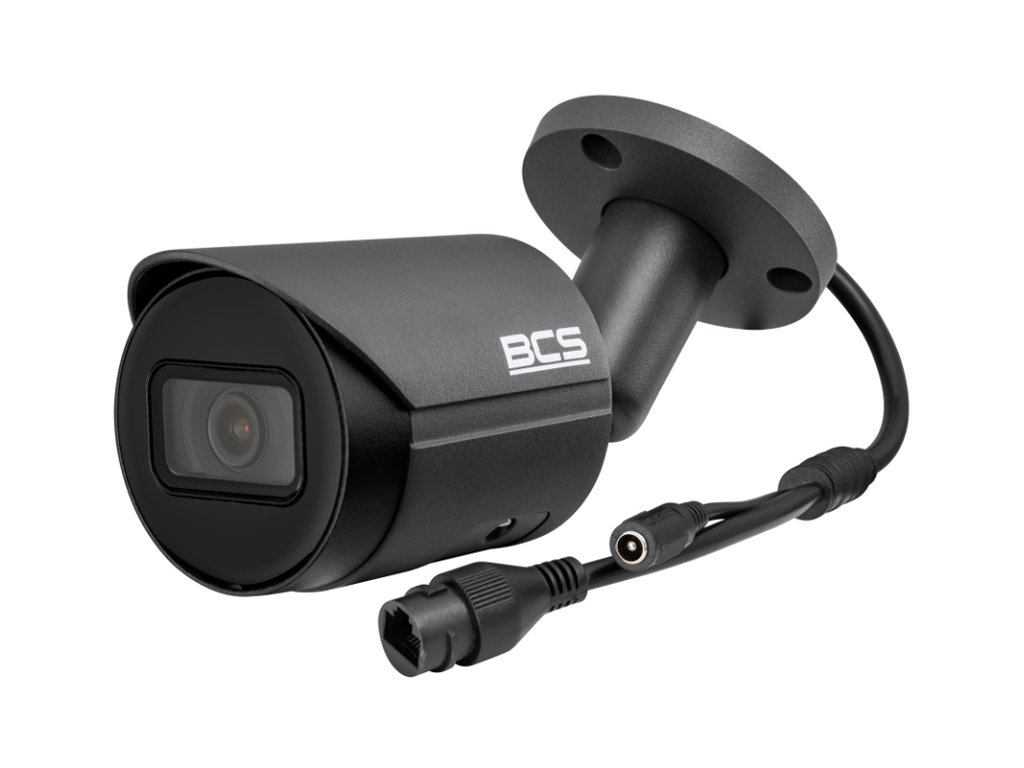

- Napájanie: 12V DC alebo PoE(802.3af)
- Rozmery: 166.2×70×70mm
- Hmotnosť: 0.48 kg
Široký uhol nahrávania
Objektív 2.8mm
Použitý snímač CMOS v kamere BCS s rozmerom 1/2.7" palca, ako aj objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť regulovaný uhol pozorovania od približne 111°. Takáto konštrukcia optiky kamery spôsobuje, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšeniu senzora - 2960 x 1668p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obr. 3 Porovnanie pozorovacích uhlov pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
IP kamerový systém BCS-L-TIP15FSR3-Ai1-G(2), tak ako väčšina moderných IP kamier, využíva dva spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez otáčkový kábla UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE sa môže realizovať priamo cez switch alebo injektor PoE.
Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- žiadna potreba inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Efektívna kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line používajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyslového videa ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory pásma, čo sa v systémoch monitorovania CCTV odráža na predĺžení archívnej doby materiálu na disku, zvýšení dostupnej priepustnosti prenosového kanála a predĺžení životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nezaznamenateľný.
![]()
Obr. 5 Rozdiely medzi efektivitou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-TIP15FSR3-Ai1-G(2) je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková obsluha a náhľad
P2P a VMS pripojenie
Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu obrazových parametrov, ako aj náhľad naživo a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, špeciálneho VMS softvéru alebo mobilnej aplikácie pre zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:
- VMS program; BCS Manager alebo Smart PSS - špeciálny softvér na riadenie video monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, poskytujúc prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
- BCS mobilná aplikácia - mobilná platforma pre systémy Android a iOS, ktorá umožňuje náhľad naživo, prehrávanie nahrávok a prijímanie upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na smerovači.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a VMS programom iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-TIP15FSR3-Ai1-G(2) |
| Kamera |
| Snímač | 1/2.7” CMOS |
Systém skenovania
| Progressive Scan |
| Max. rozlíšenie | 2960 x 1668(5Mpx) |
| RAM/ROM | 256MB/128MB |
| Citlivosť | 0.007Lux(Color,F1.6,30IRE) 0.0007Lux(F1.6,B/W,30IRE) 0Lux(IR) |
S/N pomer
| 56dB |
| Uzávierka | Auto / manuálne 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 111° V: 58° D: 132° |
| IR reflektor | Áno, dosah až do 30m |
Rozlíšenie
| 5M(2960×1668)(2880×1620) / 4M(2688×1520) / 3M(2048×1536)(2304×1296) / 2M(1920×1080) /1.3M(1280×960) / 720P(1280×720) /D1(704×576/704×480) / VGA(640×480) /CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG |
Rýchlosť hlavného toku
| 2960×1668(1~20kl/s) 2688×1520(1~25/30kl/s) |
| Rýchlosť druhého toku | 704×576(1~25kl/s), 704×480(1~30kl/s) |
| Bitrate | H.264: 32 Kbps~8192 Kbps H.265: 12 Kbps~8192 Kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/manuálne |
AWB (vyváženie bielej)
| Auto/manuálne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
| Ochranné masky | 4 |
| Inteligentné funkcie Ai |
| Inteligentné funkcie | Zabudované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekročenie čiary |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo pre vniknutie do oblasti, prekročenie čiary znižuje falošné vyvolanie alarmu |
| SMD | Áno, SMD+ |
| Audio |
Kompresia zvuku
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Mikrofón | Áno |
| Sieť |
| Pripojenie k sieti | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, PPPoE, Boujour, P2P |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľková podpora | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Celkovo |
Slot pre pamäťovú kartu
| Áno, karta microSD do 256GB |
| Trieda krytia | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Spotreba energie
| <5W |
| Prevádzková teplota | -40 °C do 60 °C |
| Povolená vlhkosť | 10~95%RH |
| Farba krytu | Grafit |
| Rozmery | 166.2×70×70mm |
| Hmotnosť | 0,48 kg |
