Podrobný popis

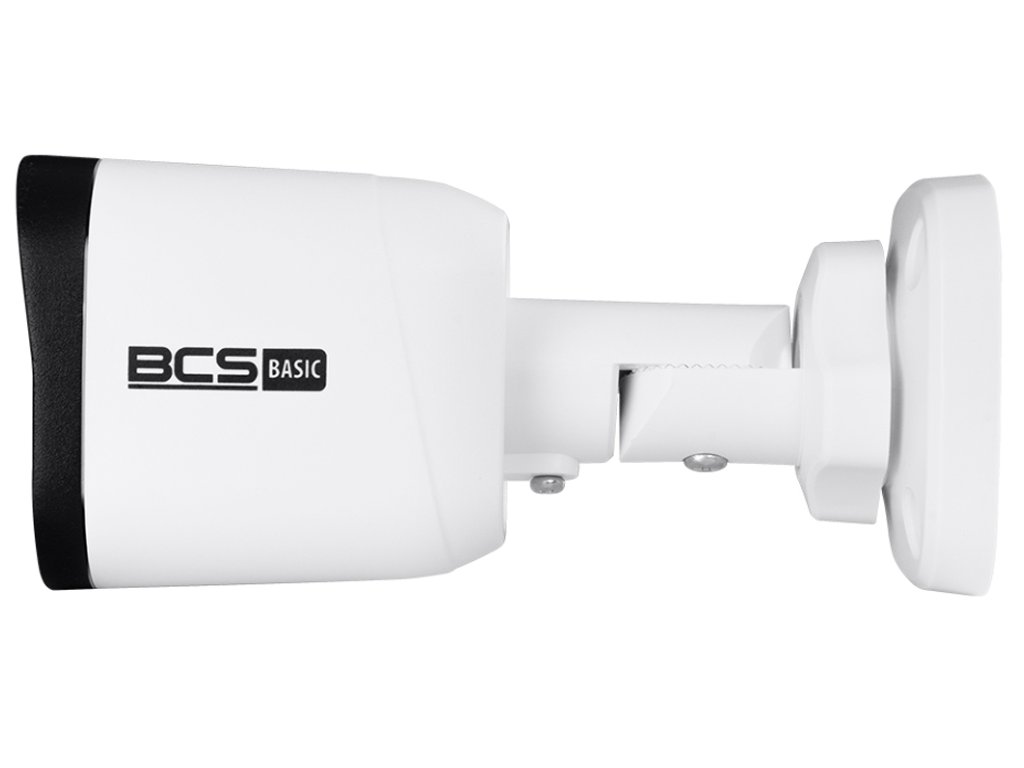

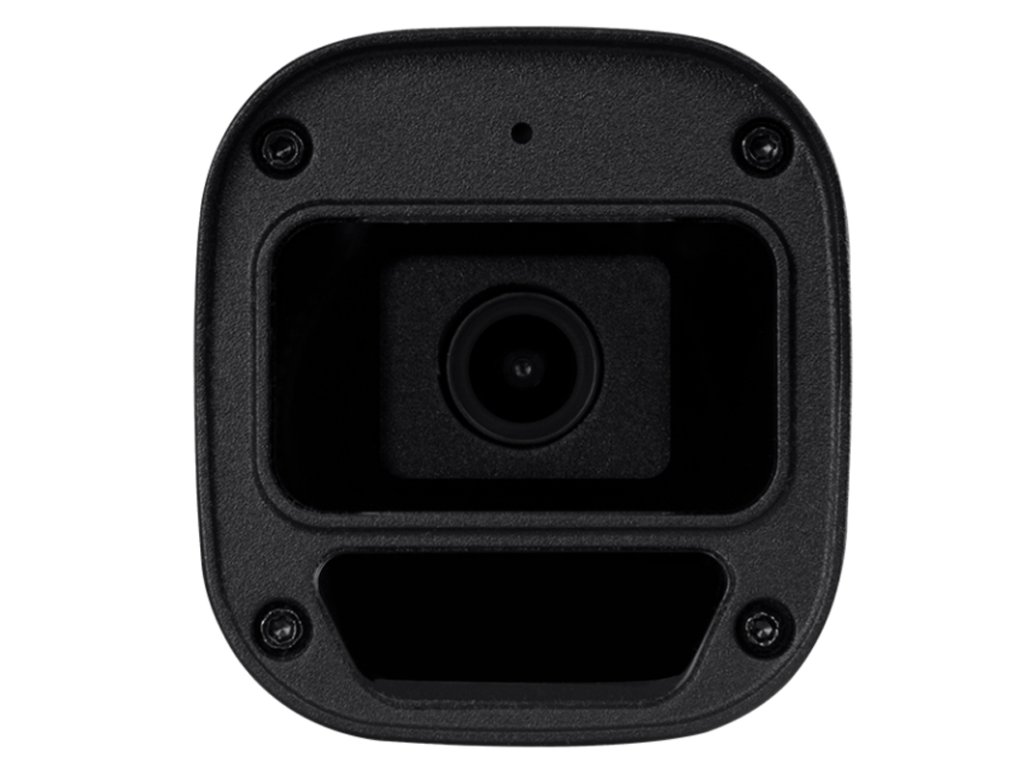

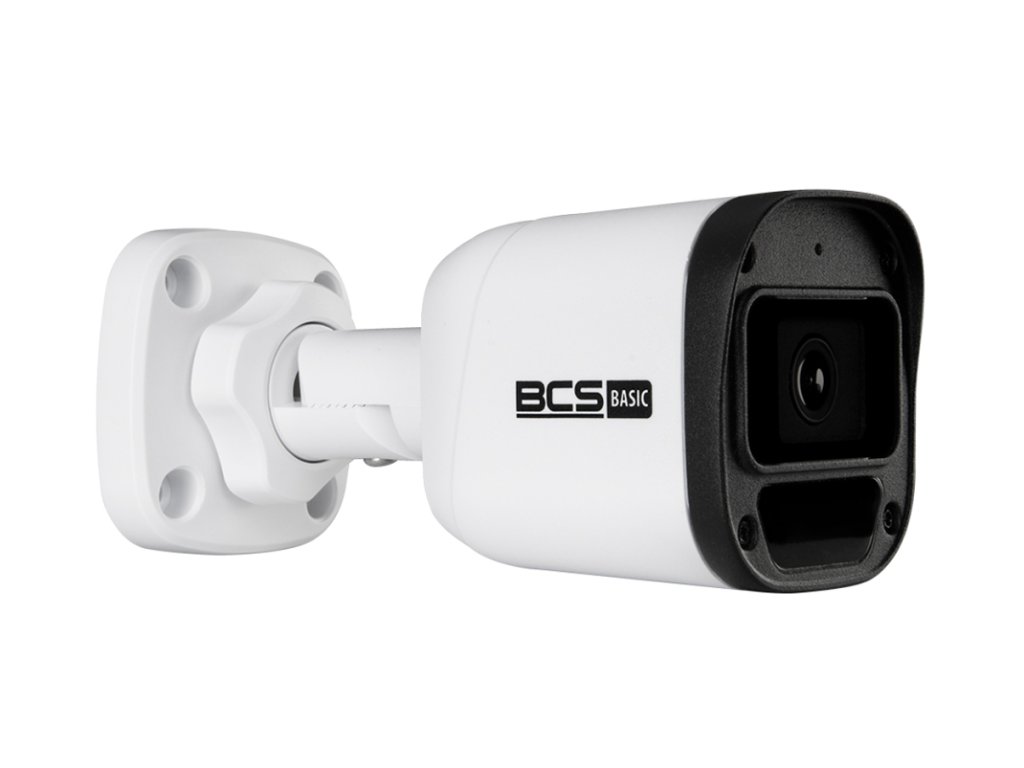

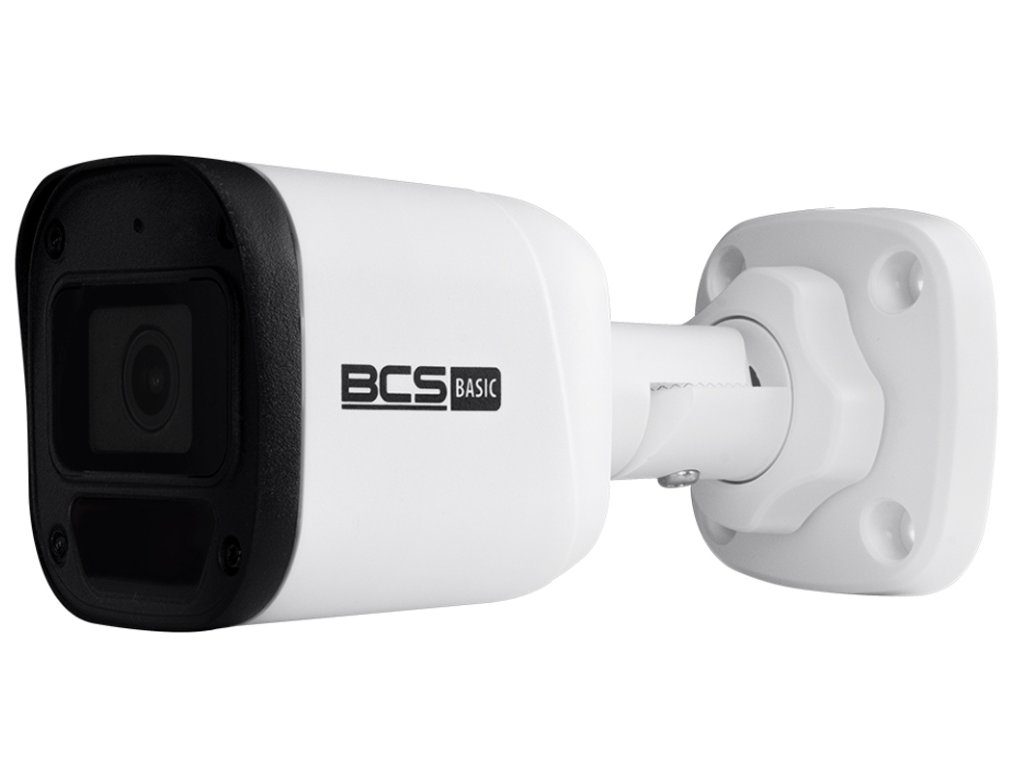

Kamera tubová BCS-B-TIP15FR3(2.0) - BCS Basic
BCS-B-TIP15FR3(2.0) je model fungujúci v systéme IP s objektívom pevný 2.8 mm. Kamera má snímač 1/3" Progressive Scan CMOS, ktorý pracuje v rozlíšení 2592 x 1944px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia DWDR zlepšujúca dynamiku kamery získava väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež vstavaný IR osvetľovač IR s dosahom do 30m. Obal kamery je vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC alebo cez PoE.
Technické parametre:
- Snímač: 1/3" PS CMOS
- Rozlíšenie: 5Mpx (2592x1944)
- Objektív: 2.8 mm
- Uhol pohľadu: 89°
- IR osvetľovač: 30m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: DWDR, 3D NR, BLC, HLC, AGC, AWB, DORI
- Detekcia pohybu: Áno
- Vstavaný mikrofón: Áno
- Konfigurácia a vzdialená obsluha: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia (iOS, Android)
- trieda ochrany: IP67
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC, PoE
- Príkon: < 4,5 W
- Rozmery: 144 x 60 x 65mm
- Hmotnosť: 0,19 kg
Široký uhol nahrávania
Objektív 2.8mm
V kamere je použitý snímač CMOS vo veľkosti 1/3 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňuje kamere dosiahnuť široký pozorovací uhol až 89° v horizontale. Taký široký uhol pozorovania robí túto kameru ideálnou na realizáciu prehľadu a nahrávania celkov udalostí v sledovanom objekte.
Modely so širokým uhlom, s objektívom s pevnou ohniskovou vzdialenosťou 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite poskytovaného video materiálu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")
Napájanie cez PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera BCS-B-TIP15FR3(2.0) využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE. K výhodám, vyplývajúcim z použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- bez potreby inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Napájanie a prenos obrazu v technológii PoE
Vzdialená obsluha a prehľad
P2P a VMS pripojenie
Realizácia pripojenia do siete v kamere je možná prostredníctvom vstavaného ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu obrazových parametrov a živý prehľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Servera, vyhradenej VMS aplikácie alebo mobilnej aplikácie na zariadeniach so sysémom Android alebo iOS. Séria BCS Basic používa na vzdialené pripojenie nasledujúce platformy:
- Program VMS; BCS Manager - vyhradené softvérové riešenie na správu vizuálneho monitorovania, ktoré umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie streamu videa z kamery.
- Mobilná aplikácia BCS(Basic) - mobilná platforma pre systémy Android a iOS, umožňujúca živý prehľad, prehrávanie nahrávok a prijímanie upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovávať IP adresy na routeri.
Dôležitou vlastnosťou kamier BCS zo série Basic je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.
![]()
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videí vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch CCTV prejavuje na predĺžení doby archivácie materiálu na disku, zvýšení dostupnej šírky pásma prenosového spojenia a predĺžení životnosti dátových nosičov. Navyše rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere BCS-B-TIP15FR3(2.0) je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje fungovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| BCS-B-TIP15FR3(2.0) |
| Kamera |
| Snímač | 1/3" Progressive Scan CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 2592 x 1944 |
| Citlivosť | 0.02Lux |
Pomer S/N
| >52dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 89° |
| Infračervený osvetľovač | IR 30m
|
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| - 2592x 1944 - 5 Mpx
- 2560x 1440 - 4 Mpx
- 2304 x 1296 - 3 Mpx ,
- 1920 x 1080 - 1080p ,
- 1280 x 960 - 1.3 Mpx ,
- 1280 x 720 - 720p
|
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 5MP (2592*1944), Max 20fps; 4MP (2560*1440), Max 20fps; 3MP (2304*1296), Max 20fps; 1080P (1920*1080), Max 30fps; |
| Bitrate | 32 ... 8192 kbit/s - H.264
12 ... 6400 kbit/s - H.265 |
| Funkcie obrazu |
| AGC | Áno |
| BLC | Áno |
| HLC | Áno |
| DORI | Áno
|
| Široký dynamický rozsah | Áno
|
| Funkcie regulácie obrazu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah) |
| Audio & Alarm |
| Vstavaný mikrofón | Áno |
Audio výstup
| N/A |
Audio vstup
| N/A |
| Sieť |
| Pripojenie na sieť | RJ-45 (10/100Base-T), |
| Protokoly | IPv4, IGMP, ICMP, ARP, TCP, UDP, DHCP, RTP, RTSP, RTCP, DNS, DDNS, NTP, FTP, UPnP, HTTP, HTTPS, SMTP, SSL, QoS, RTMP |
| Kompatibilita | ONVIF(S/T) |
| Užívatelia | 20 (prihlásených naraz)
|
Mobilné systémy
| Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, Android) |
Webový server
| Vstavaný |
| Všeobecné |
| Slot pre Micro SD kartu | Nie |
| Trieda ochrany | IP67
|
| Napájanie | 12V DC, PoE |
Potreba energie
| <4.5W |
| Prevádzková teplota | -30°C do 60°C |
| Prijateľná vlhkosť | <95% |
| Materiál obalu | Kov
|
| Rozmery | 144 x 60 x 65mm |
| | 0,19 kg |
