Podrobný popis

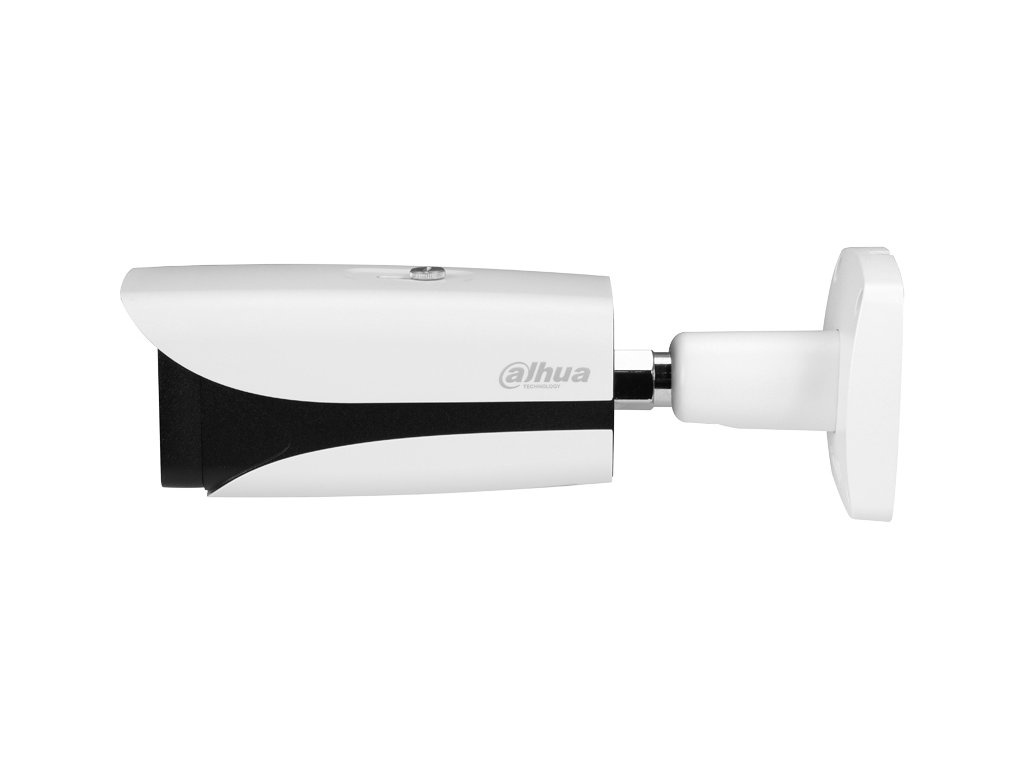

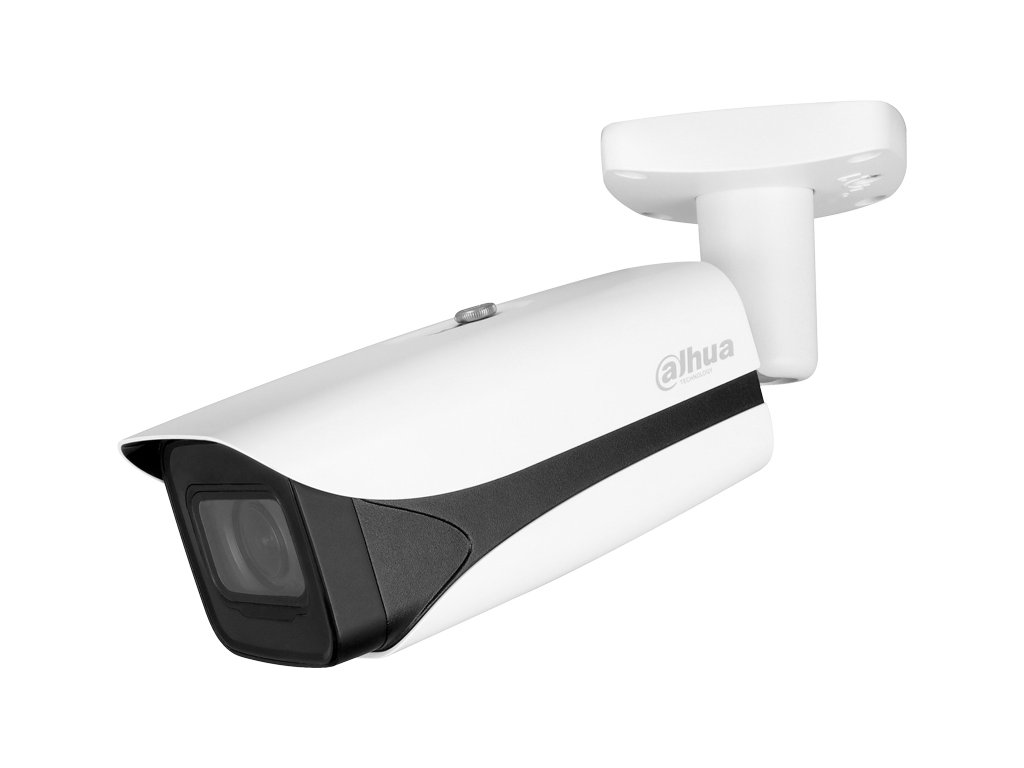

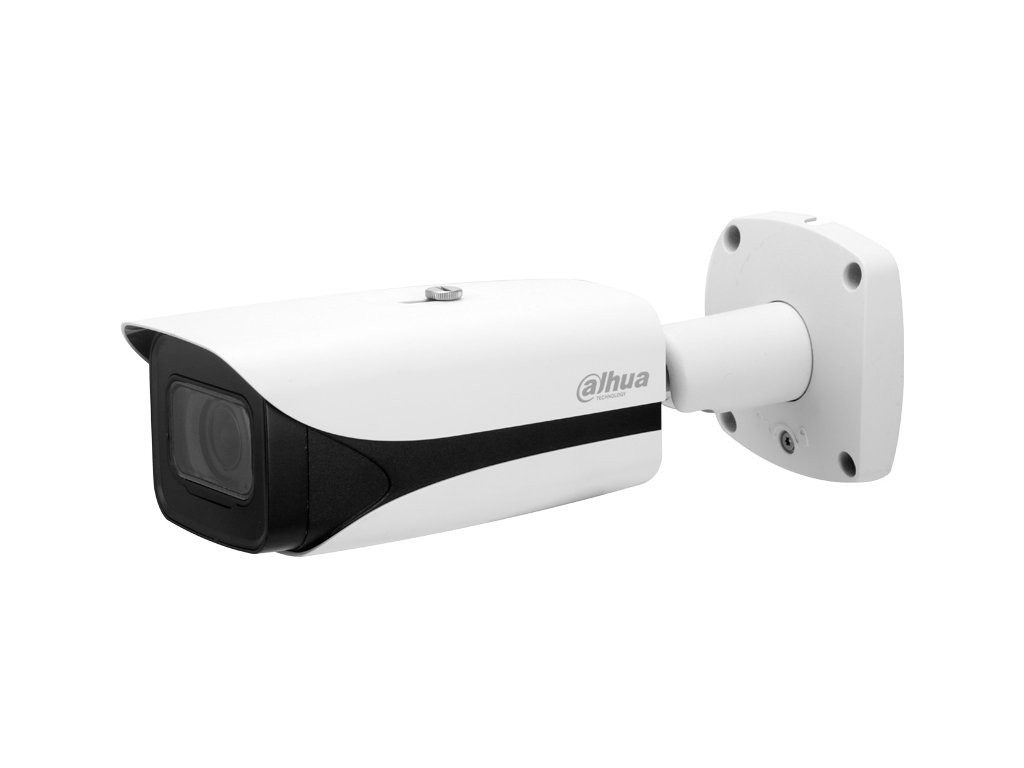

Kamera tubová IP IPC-HFW5842E-ZE-2712-S3 - DAHUA
Produkt projektový - vyžaduje registráciu projektu pred zakúpením.
Tento model je tubová kamera fungujúca v systéme IP s objektívom variabilným ohniskom 2.7-12 mm. Kamera obsahuje senzor 1/1.8” CMOS, ktorý pracuje v rozlíšení 3840 x 2160 px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB značne zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný reflektor IR LED s dosahom do 60m. Okrem toho zariadenie má funkcie 3D-DNR, ROI, AGC, AWB, BLC, HLC,ROI, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a značne zlepšujú kvalitu obrazu. Toto obydlie kamery je vytvorené v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE.
Technické parametre:
- Senzor: 1/1.8" PS CMOS
- Rozlíšenie: 8Mpx (3840 x 2160)
- Objektív: 2.7-12mm MOTOZOOM
- Uhol pohľadu: H: 113°–47°
- Osvetľovač IR LED: Áno, dosah do 60m
- Zabudovaný mikrofón: Áno
- Zabudovaný slot SD: Áno, karta microSD do 512GB
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Inteligentné funkcie: Prekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidlo
- Funkcie obrazu: 3D-DNR, ROI, AGC, AWB, BLC, HLC,ROI
- Široký dynamický rozsah osvietenia: WDR 120dB
- Vstup/výstup audio: 1/1
- Vstup/výstup alarmový: 2/1
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda tesnosti: IP67
- Trieda odolnosti mechanickej: IK10
- Prevádzkova teplota: -30°C do +60°C
- Napájanie: 12V DC, PoE
- Spotreba energie: < 12.8W
- Rozmery: 273.2 × 95.0 × 95.0 mm
- Hmotnosť: 1.66kg
Zmeniteľný uhol nahrávania
Objektív 2.7-12mm
V zariadení sa používa senzor CMOS v rozmere 1/1.8 palca a objektív s variabilným ohniskom 2.7-12mm umožňujú získanie širokého úhlu pozorovania až do približne 113°–47° v horizontále. Takéto riešenie robí prezentovanú kameru ideálnou na realizáciu náhľadu a nahrávania ako celkových udalostí, tak aj detailov v rámci sledovanej scény.
Širokouhlé modely s pevne ohniskovými objektívmi 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli ich univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW5842E-ZE-2712-S3 využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže vykonávať priamo cez switch alebo injector PoE. Medzi výhody, ktoré plynie z použitia štandardu PoE, patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenému usporiadaniu káblov
- nepotreba inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a ovládanie
Pripojenie P2P cez cloud
Na realizáciu pripojenia do siete kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie sa môže realizovať na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu vizuálneho monitorovania, umožňujúci pokročilé úpravy celej sústavy a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle pripojenie s využitím IP adresy kamery, zabezpečujúce prístup ku plnej funkcionalite zariadenia. Odporúča sa používať prehliadač Internet Explorer pre systémy Dahua.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá poskytuje možnosť živého náhľadu, prehrávania záznamov a prijímania oznámení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na desktopových tomoch (PC, Laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v response na potrebu prenosu vysokorozlišovacích video materiálov (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory šírky pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnéj priepustnosti prenosového kanála aj predĺženiu životnosti nosičov dát. Čo viac, rozdiel kvality video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW5842E-ZE-2712-S3 sa dá voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizMind
Kamera IPC-HFW5842E-ZE-2712-S3 patrí do série WizMind, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizMind patrí predovšetkým SMD3.0, najnovšia technológia, ktorá takmer úplne obmedzuje falošné alarmy. Algoritmy AI v sérii WizSense dokážu tiež rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci so Smart NVR má kamera tiež funkcie inteligentného vyhľadávania, vyodradenia udalostí a zlúčenia udalostí do videí. Technológia Quick Pick môže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie príslušných udalostí SMD. AI SSA (sebou prispôsobená scéna) funguje na základe algoritmu hlbokého učenia, ktorý inteligentne identifikuje množstvo scén a prispôsobuje sa ich optimálnym obrazom.
Technická špecifikácia:
| IPC-HFW5842E-ZE-2712-S3 |
| Kamera |
| Senzor | 1/1.8" CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 3840 x 2160 |
| Citlivosť | 0.0008 lux@F1.8 (Farba, 30 IRE)
0.0004 lux@F1.8 (B/W, 30 IRE)
0 lux (Osvetľovač zapnutý) |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.7 - 12 mm |
| Uhol pohľadu | H: 113°– 47°
V: 60° – 26°
D: 133° – 53° |
| Osvetľovač IR LED | Áno, dosah do 60m
|
| Filtr na infračervené svetlo | Mechanický ICR |
Rozlíšenie
| 8M (3840 × 2160); 6M (3072 × 2048); 5M (3072 × 1728); 5M (2592 × 1944); 4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048 × 1536); 3M (2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného toku
| 3840 × 2160(1–25/30 snímok/s) |
| Bitrate | H.264: 32 kbps–16384 kbps
H.265: 12 kbps–13568 kbps |
| Funkcie obrazu & Audio |
| AGC | Áno |
AWB (vyváženie bielej)
| Automaticky/prírodný/ulica/outdoor/manuálny/regiónové prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Funkcie regulácie obrazu | 3D NR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah) |
Zónované oblasti
| 4 oblasti (úprava: veľkosť, umiestnenie) |
| Kompresia zvuku | G.711a; G.711Mu; PCM; G.726 |
| Vstup/výstup audio | 1/1 |
| Inteligentná analýza obrazu WizMind |
| EPTZ | Áno |
| IVS | Prekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidlo, inteligentné detekovanie objektov, inteligentné vyhľadávanie, inteligentné detekovanie zvuku |
SMD 3.0
| Áno, filtrácia falošných poplachov |
| Detekcia tváre | Áno |
| Počítanie ľudí | Áno |
| Teplotná mapa | Áno |
| AI SSA | Áno |
| Sieť |
| Pripojenie do siete | 1 x RJ-45 (10/100 Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP; P2P |
| Kompatibilita | ONVIF(Profile S/Profile G/Profile T);CGI |
| Používatelia |
20 (zaregistrovaných súčasne) |
Mobilné systémy |
iOS, android |
Webový server
| Zabudovaný |
| Podpora | SmartPSS Lite; DSS; DMSS |
| Všeobecné |
| Zabudovaný slot SD | Áno, karta microSD do 512GB |
| Vstup/výstup alarmový | 2/1 |
| Trieda tesnosti |
IP67 |
| Trieda odolnosti mechanickej | IK10 |
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie | <12.8W |
| Prevádzková teplota | -30 °C do 60 °C |
| Prijateľná vlhkosť | <95% |
| Materiál obydlia |
Kov/plast |
| Rozmery | 273.2 × 95.0 × 95.0 mm |
| Hmotnosť | 1.66 kg |
