Podrobný popis

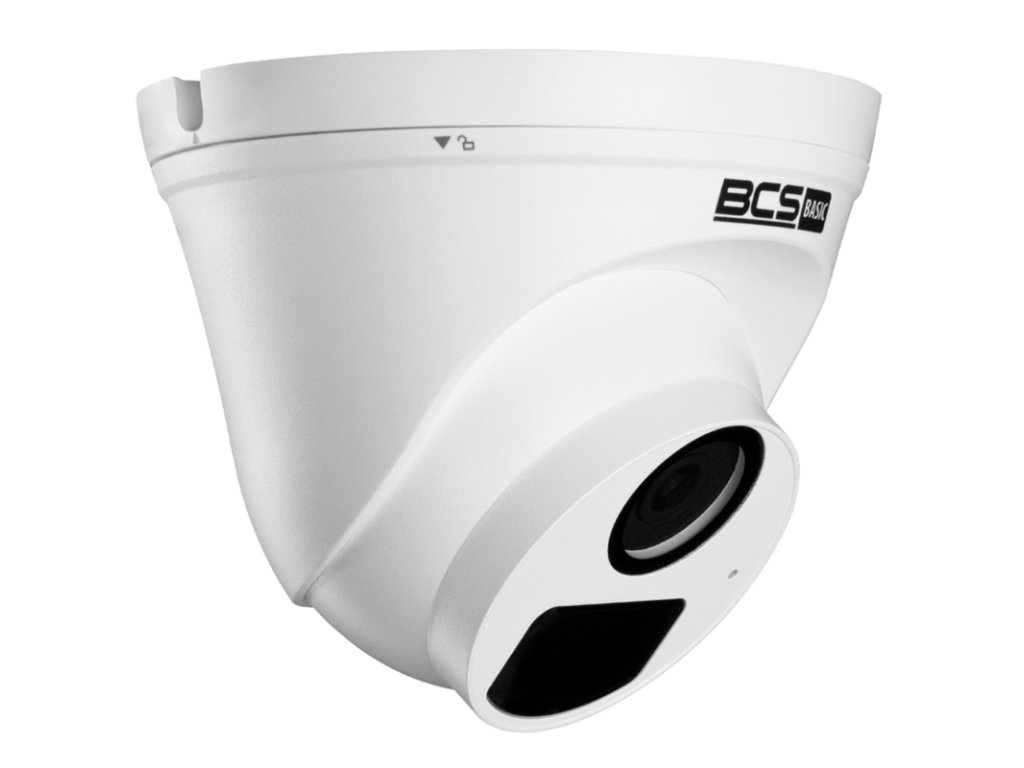

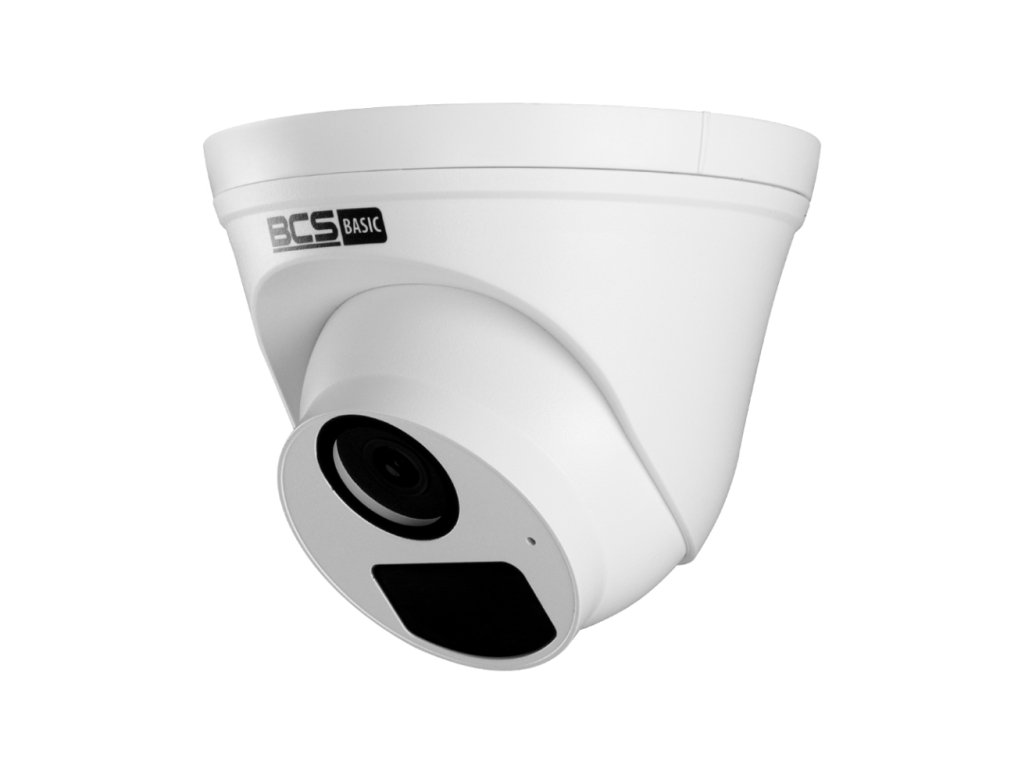

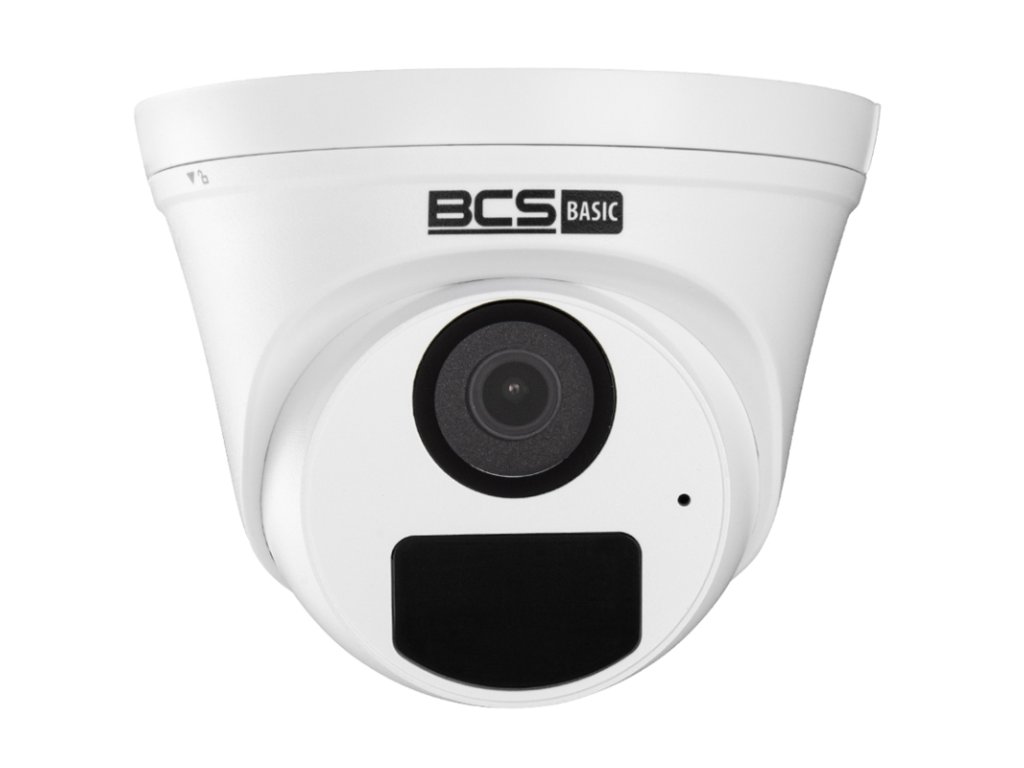

Kamera kopulová BCS-B-EIP15FR3(2.0) - BCS Basic
BCS-B-EIP15FR3(2.0) je model fungujúci v systéme IP s objektívom pevný ohniskový 2.8 mm. Kamera obsahuje snímač 1/3" Progressive Scan CMOS, ktorý pracuje v rozlíšení 2592 x 1944px. Kompresia dát kamery funguje v štandardoch H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia DWDR zlepšujúca dynamiku kamery získava viac detailov z kontrastného pozorovacieho plánu. Zariadenie tiež obsahuje zabudovaný vyžarovač IR s dosahom do 30m. Kryt kamery bol navrhnutý v štandarde IP67. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE.
Technické parametre:
- Snímač: 1/3" PS CMOS
- Rozlíšenie: 5Mpx (2592x1944)
- Objektív: 2.8 mm
- Uhol pohľadu: 89°
- Vyžarovač IR: 30m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: DWDR, 3D NR, BLC, HLC, AGC, AWB, DORI
- Detekcia pohybu: Áno
- Zabudovaný mikrofón: Áno
- Konfigurácia a vzdialené ovládanie: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Trieda tesnosti: IP67
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC, PoE
- Odber prúdu: < 4,5 W
- Rozmery: 118×97mm
- Hmotnosť: 0,27 kg
Široký uhol snímania
Objektív 2.8mm
Použitý v kamere snímač CMOS vo veľkosti 1/3 palca a objektív s pevným ohniskom 2.8mm umožňujú kamere dosiahnuť široký uhol pozorovania až do približne 89° na vodorovnej strane. Taký široký uhol pozorovania robí túto kameru ideálnou na sledovanie a nahrávanie všetkých udalostí v monitorovanom objekte.
Modely širokouhlé, ktoré majú objektív s pevným ohniskom 2.8mm, sú najčastejšie používané verzia kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (s použitím snímača 1/2.8")
Napájanie prostredníctvom PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-B-EIP15FR3(2.0) využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrutkový kábel UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody plynúce z využitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušené štruktúre káblovania
- žiadna potreba inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)
![]()
Obr. 4 Napájanie a prenos obrazu v technológii PoE
Vzdialené ovládanie a prehľad
P2P pripojenie a VMS
Pripojenie k sieti v kamere je možné pomocou zabudovanej ethernetovej linky (self-adaptive). Toto pripojenie umožňuje konfiguráciu prace, úpravu parametrov obrazu a živé prezeranie a prehrávanie záznamov (kamery so slotom microSD) z rozhrania WEB Server'a, špeciálneho softvéru typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Basic využíva na vzdialené pripojenie nasledujúce platformy:
- Softvér VMS; BCS Manager - špeciálny softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchróne prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webová prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, poskytujúc prístup ku plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video prúdu z kamery.
- Mobilná aplikácia BCS(Basic) - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živé prezeranie, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Basic je kompatibilita so otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.
![]()
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vyvinutý na základe potreby prenosu videa s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pripojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu počas kompresie H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.
![]()
Dôležité: režim kompresie v kamere BCS-B-EIP15FR3(2.0) sa môže voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| BCS-B-EIP15FR3(2.0) |
| Kamera |
| Snímač | 1/3" Progressive Scan CMOS |
Systém skenovania |
Progressive |
| Maximálne rozlíšenie | 2592 x 1944 |
| Citlivosť | 0.02Lux |
Pomer S/N |
>52dB |
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 89° |
| Infračervený osvetľovač | IR 30m
|
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| - 2592x 1944 - 5 Mpx
- 2560x 1440 - 4 Mpx
- 2304 x 1296 - 3 Mpx ,
- 1920 x 1080 - 1080p ,
- 1280 x 960 - 1.3 Mpx ,
- 1280 x 720 - 720p
|
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu | 5MP (2592*1944), Max 20fps; 4MP (2560*1440), Max 20fps; 3MP (2304*1296), Max 20fps; 1080P (1920*1080), Max 30fps; |
| Bitrate | 32 ... 8192 kbit/s - H.264
12 ... 6400 kbit/s - H.265 |
| Funkcie obrazu |
| AGC | Áno |
| BLC | Áno |
| HLC | Áno |
| DORI |
Áno |
| Široký dynamický rozsah |
Áno |
| Funkcie regulácie obrazu |
3D DNR |
Detekcia pohybu | 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
| Audio a Alarm |
| Zabudovaný mikrofón | Áno |
Audio výstup | N/A |
Audio vstup
| N/A |
| Sieť |
| Sieťové pripojenie | RJ-45 (10/100Base-T), |
| Protokoly | IPv4, IGMP, ICMP, ARP, TCP, UDP, DHCP, RTP, RTSP, RTCP, DNS, DDNS, NTP, FTP, UPnP, HTTP, HTTPS, SMTP, SSL, QoS, RTMP |
| Kompatibilita | ONVIF(S/T) |
| Užívatelia |
20 (prihlásených súčasne) |
Mobilné systémy | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
Web Server
| Zabudovaný |
| Všeobecné |
| Slot pre micro SD kartu | Nie |
| Trieda tesnosti |
IP67 |
| Napájanie | 12V DC, PoE |
Odber prúdu | <4.5W |
| Prevádzková teplota | -30°C do 60°C |
| Priateľská vlhkosť | <95% |
| Materiál krytu |
Metal |
| Rozmery | 118×97mm |
| Hmotnosť | 0,27 kg |
##
