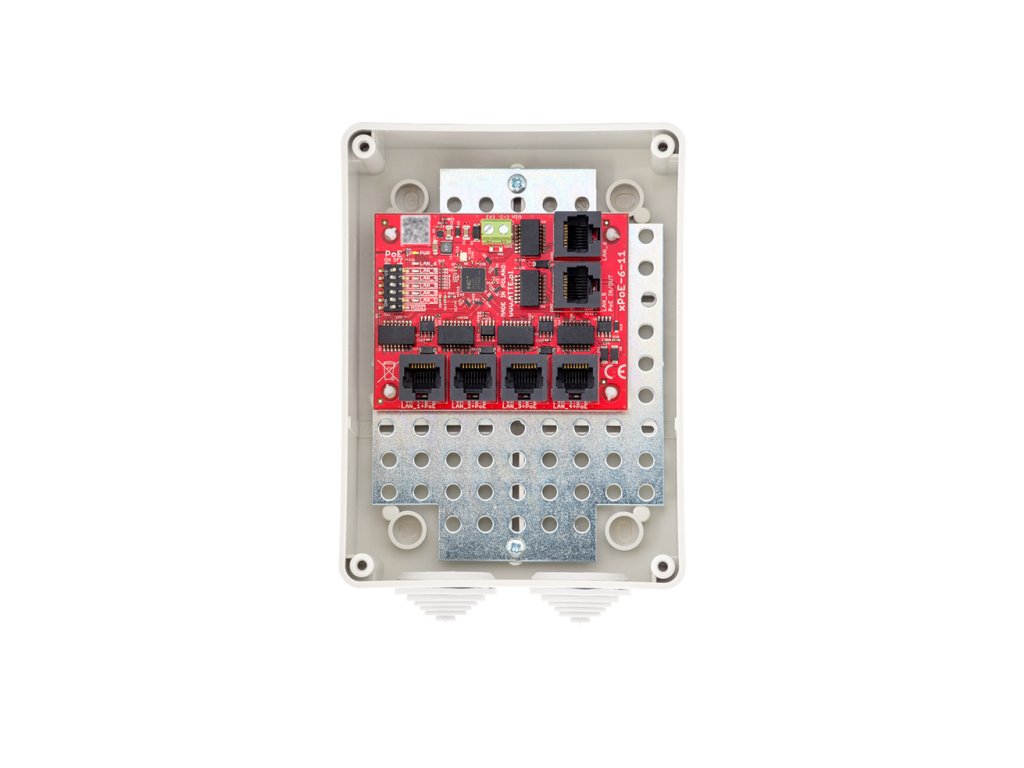

xPoE611S3 je sieťový prepínač PoE určený pre systémy priemyselnej televízie IP. Zariadenie spolupracuje s IP kamerami a ďalšími sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af alebo PoE PASSIVE. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce systému počas skratovaní alebo preťaženia jednotlivých napájacích vetiev, ako aj automatický návrat napätia po zmiznutí poruchy. Režim „Long Range“ umožňuje zväčšenie dosahu prenosu do 280m s využitím štandardného počítačového káblovania UTP.

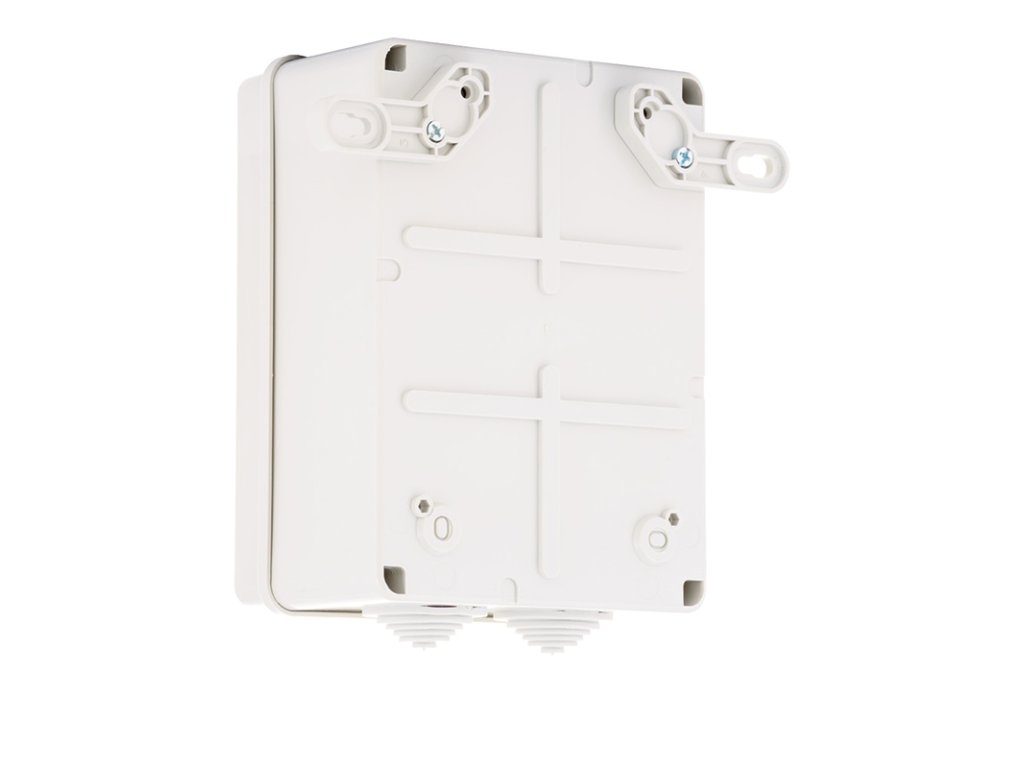

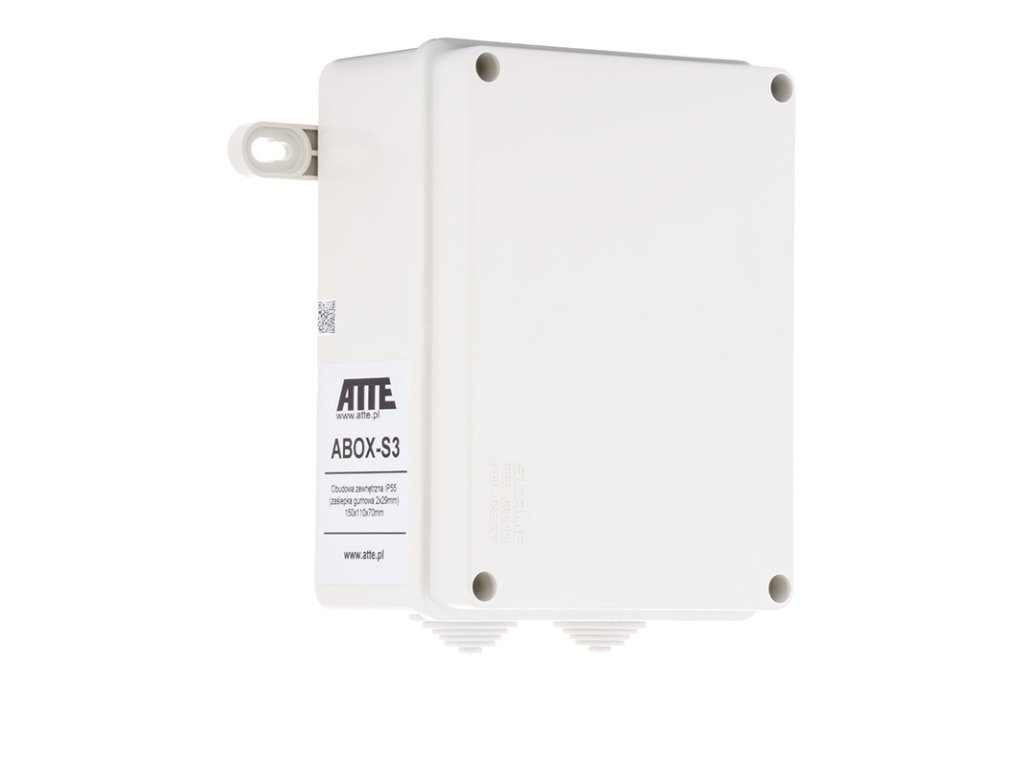

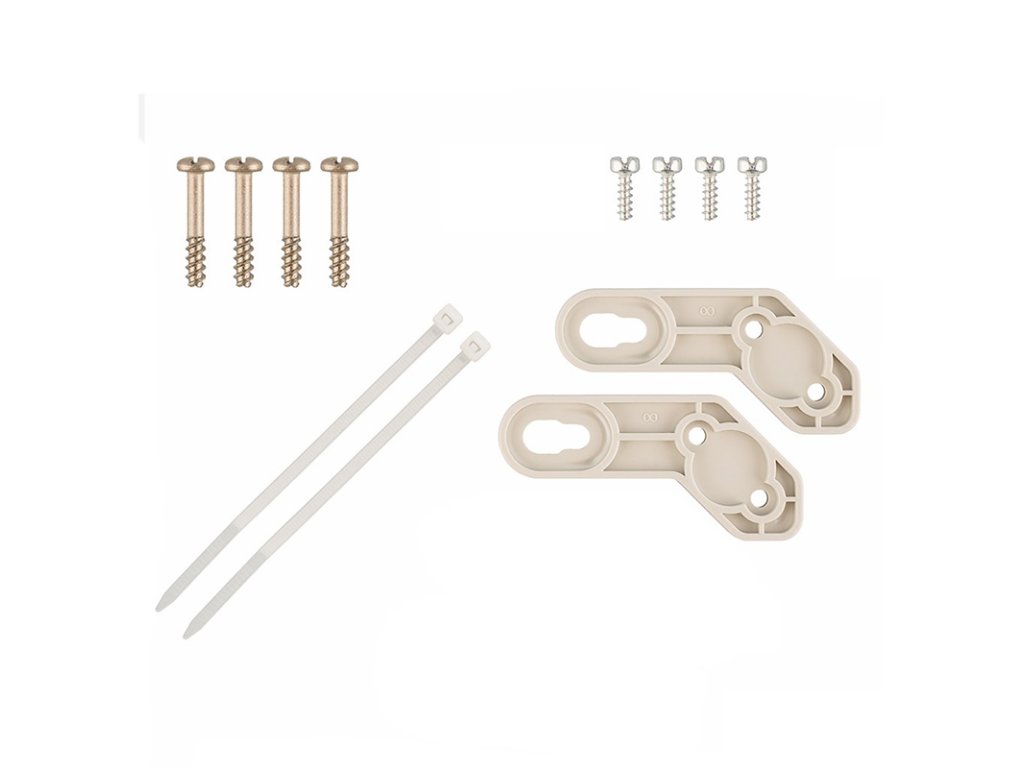

Switch bol umiestnený v externej skrinke série ABOX, ktorá poskytuje pohodlné riešenie problému ochrany zariadení a káblových spojení montovaných v vonkajších podmienkach. Vysoko kvalitný plast zaručuje odolnosť na UV žiarenie a ďalšie nepriaznivé atmosférické faktory. Súprava obsahuje 2 úchyty umožňujúce montáž skrinky bez narušenia stupňa ochrany IP55.
Najdôležitejšie vlastnosti
možnosť napájania 5 prijímačovPoE 802.3at/af alebo PASSIVE
možnosť prenosu dát na 280m (v režime Long Range)
elektronická poistka nezávisle pre každý kanál PoE (automatický návrat)
možnosť vypnutia napájania na vybraných portoch PoE
viditeľná optická signalizácia stavu napájania a prenosu dát
široký rozsah vstupného napätia (10-56V DC)
výstupné napätie = vstupné napätie
do 70W výkonu na porte LAN_5 PoE IN/OUT
do 40W výkonu na ostatných portoch PoE
napájaný cez skrutkový konektor (Vin) alebo z iného switcha PoE PASSIVE (port PoE IN/OUT)
možnosť kaskádového napájania - jeden xPoE napája ďalšie (port PoE IN/OUT)
ľahké a rýchle spustenie bez potreby konfigurácie parametrov
veľmi nízka spotreba energie (<1,5W)
montáž modulov kdekoľvek, v dierovanej časti montážneho plechu (systém rastrový)
možnosť zachovania zásoby káblov vnútri skrinky

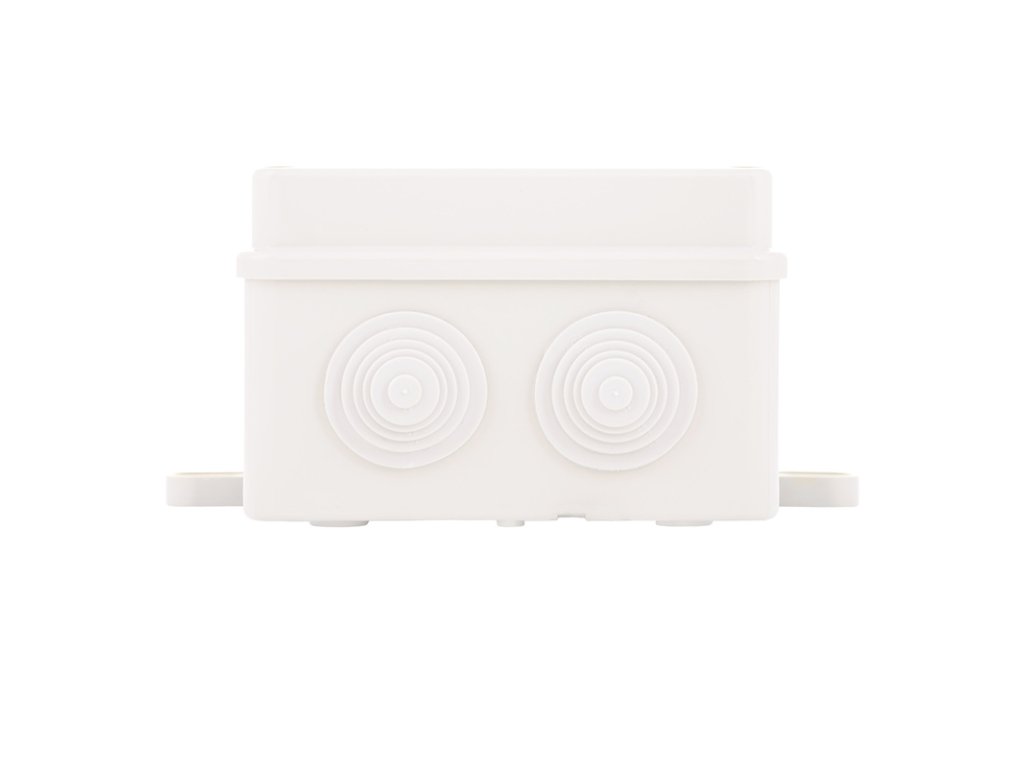

vstup káblami cez namontované v skrinke gumové priechodky: 2x29mm
Príklad použitia
Plná ochrana inštalácie
Škrinky série ABOX
Vonkajšie škatule série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojení montovaných vo vonkajších podmienkach. Vysoko kvalitný plast zaisťuje modelu xPoE611S3 odolnosť na UV žiarenie a nepriaznivé atmosférické faktory. Switche v škatuliach série ABOX boli vybavené montážnym plechom, ktorý má špeciálne dierovanie, čo umožňuje jednoduchú a pohodlnú montáž zariadení. Je kompatibilný s rozstupom montážnych dier modulov na zabudovanie, čo umožňuje montáž prepínača kdekoľvek na montážnom plechu.
Najdôležitejšie vlastnosti a funkcie skrinky série ABOX:
miesto na zásobu káblov vnútri skrinky
kompletné úchyty na montáž skrinky, ktoré umožňujú inštalatérovi inštalovať bez narušenia stupňa ochrany IP56
vstup káblami cez namontované v skrinke gumové priechodky: 2x29mm
Technická špecifikácia:
xPoE611S3
Všeobecné
Počet LAN portov
6 portov RJ45 10/100Mbps - 5 x PoE, 1 x UPLINK
Funkcie portov
LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie switcha VÝSTUP PoE - pre prijímače PoE PASSIVE(do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie switcha VÝSTUP PoE (VIN > 48 VDC) - pre prijímače PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6:UPLINK (bez napájania PoE)
Režim práce
Režim "ŠTANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m
Režim "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m
LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Napájacie napätie
10-56V DC
Výstupné napätie pre PoE zariadenia
VOUT = VIN
Ochrana portov
LAN 1 ... LAN 6, VIN Ochrana proti prepätiu
LAN 1...LAN 4 Ochrana proti skratu 0,75A s automatickým návrat
LAN 5 Ochrana proti skratu 1,25A s automatickým návrat
Kontrola napájania na portoch
Switche PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5)
