IPUPS?8?20?R5U0 / BCS-UPS/IP8Gb/E-S/RACK5U - Sada záložného napájania pre 8 IP kamier, PoE switch s napájacím zdrojom v skrini RACK - ATTE
IPUPS1820R5U0 je súprava určená na záložné napájanie priemyselných IP monitorovacích kamier- maximálne 8 IP kamier. Je to pohodlné riešenie problému záložného napájania monitorovacích kamier, určené tiež na spoluprácu s inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE. Súprava je obzvlášť odporúčaná pre systémy vyžadujúce väčšiu priepustnosť siete ako napríklad CCTV monitoring 4K Ultra HD. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce celého systému počas skratov alebo preťaženia jednotlivých napájacích vetiev a následne automatický návrat napätia po odstránení poruchy.

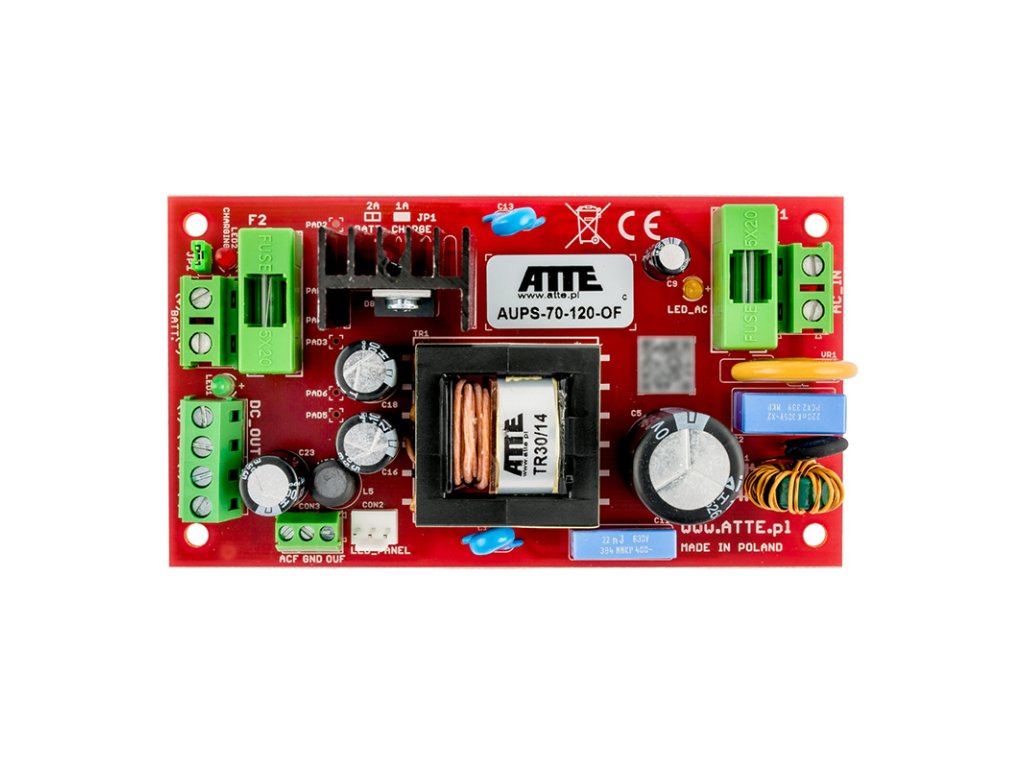

Záložný sieťový zdroj AUPS70120OF určený na napájanie zariadení systémov priemyselnej televízie CCTV alebo systémov kontroly prístupu. Zariadenie je ideálne riešenie záložného napájania kamier a iných monitorovacích zariadení vyžadujúcich bezporuchové napájanie. Zdroj umožňuje tvorbu distribuovaných monitorovacích systémov s centrálnym záložným napájaním. Jeho obvody sú prispôsobené na prácu s kyselinovo-olovenými alebo suchými typ SLA akumulátormi.

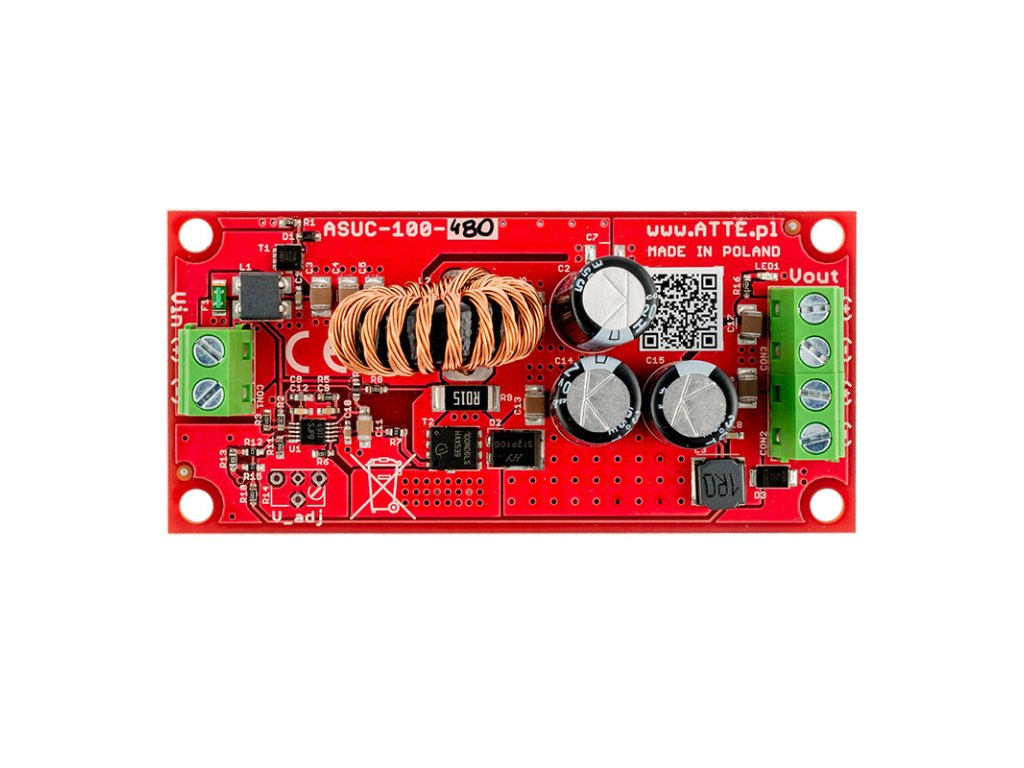

ASUC-100-480-OF je vysokovýkonný, neizolovaný prevodník DC/DC zvyšujúci napätie. Zariadenie umožňuje prácu v širokom rozsahu vstupných napätí a má stanovené výstupné napätie 48 VDC. Typické použitie prevodníka je generovanie napájacieho napätia PoE 48VDC z napätia 12 VDC alebo 24 VDC pochádzajúceho zo záložného zdroja.

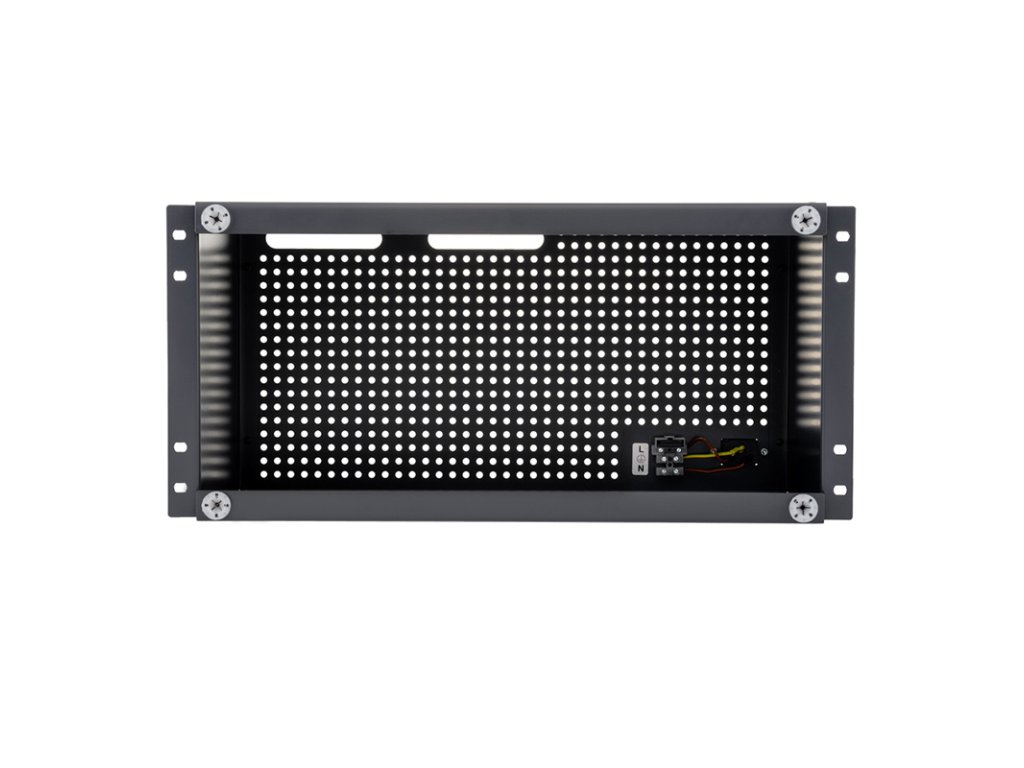

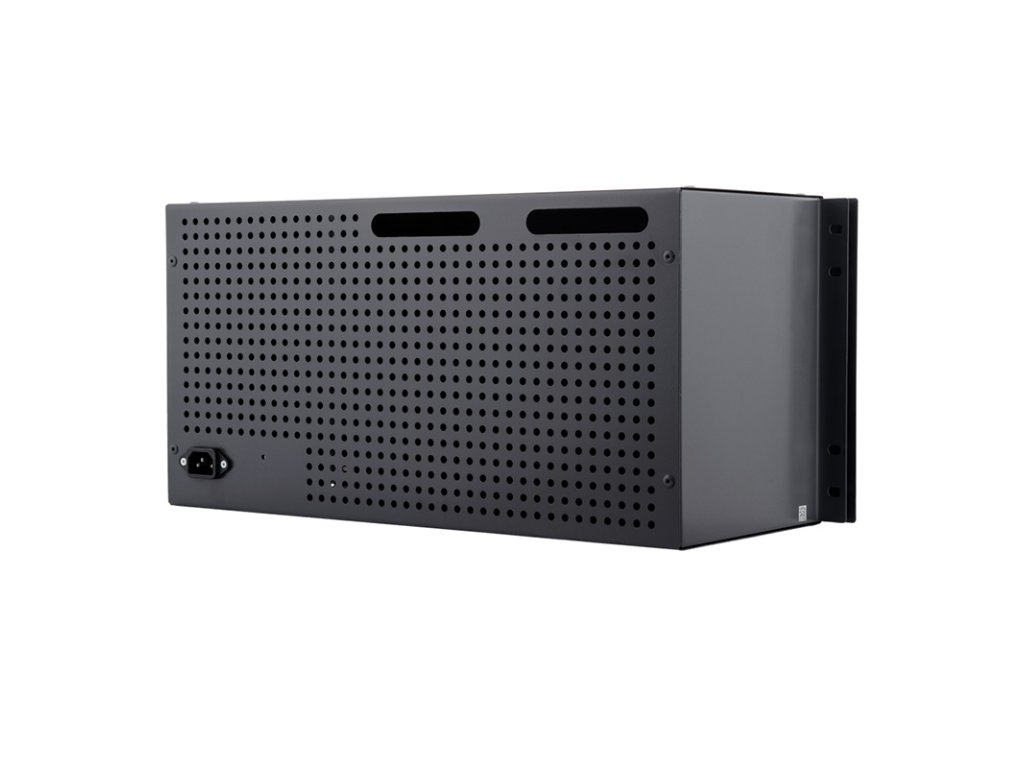

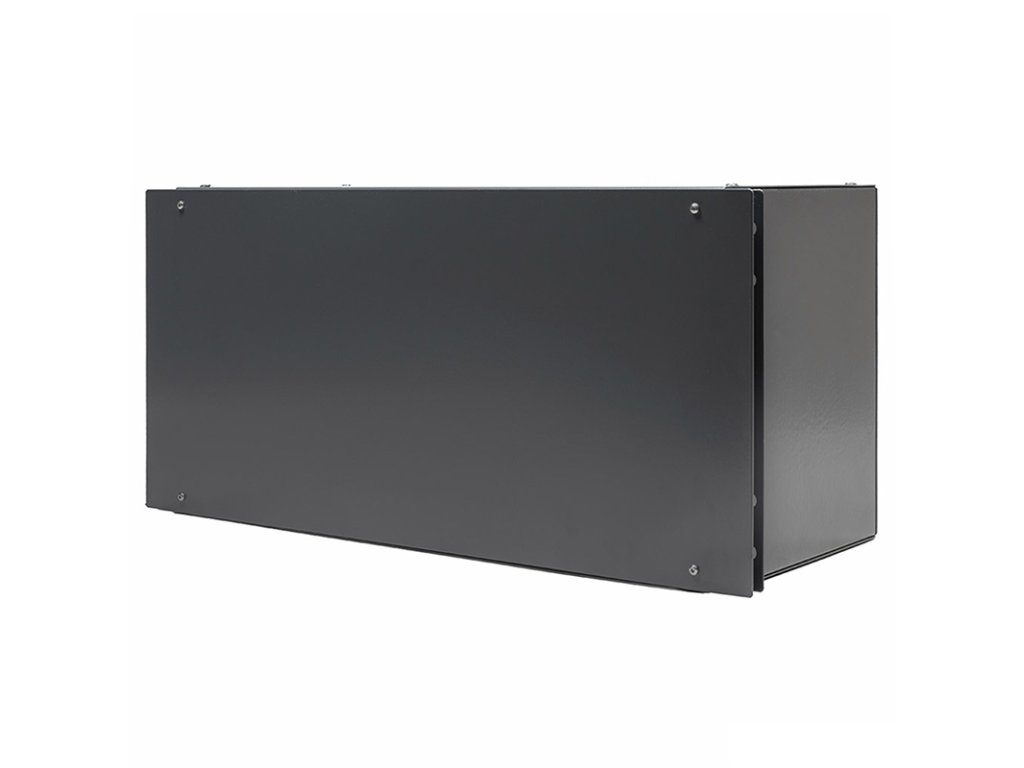

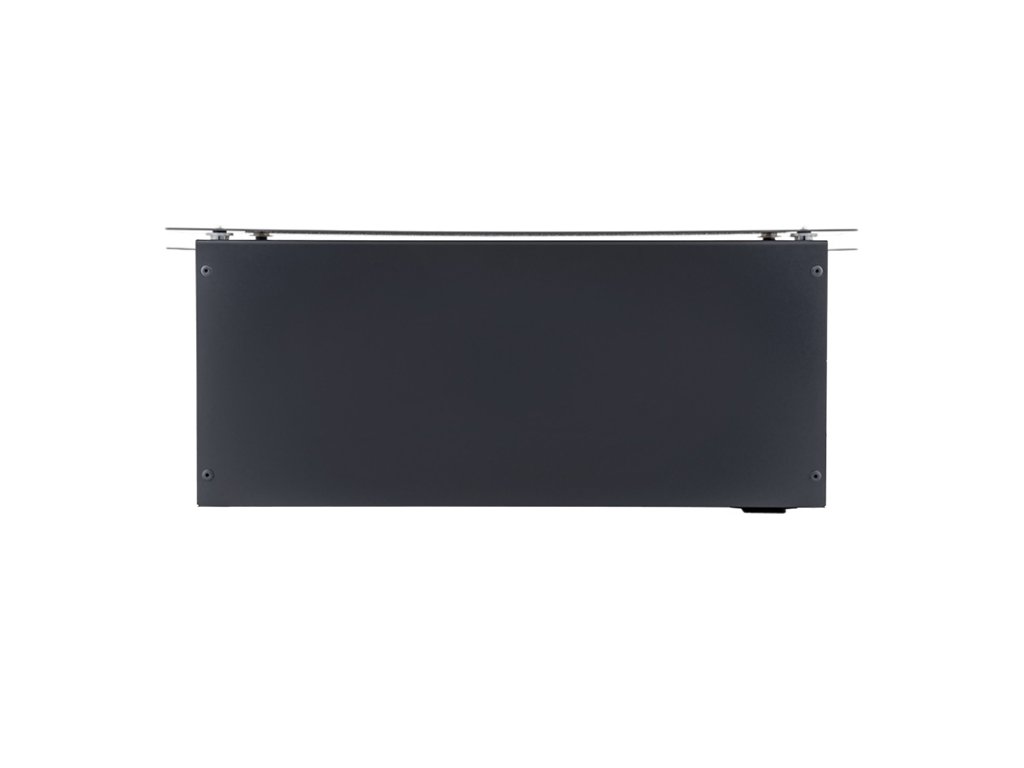

Všetky komponenty sú uzavreté v skrini ABOX-R5U0, ktorá umožňuje zabudovanie v telekomunikačnej skrini RACK. Unikátna konštrukcia umožňuje montáž v jednej skrinke zariadení spolu so záložným napájaním a akumulátormi. Vyrobená z oceľového plechu a maskovací kryt z ľahkého hliníkového plechu. Lakovaná práškovou metódou na polomatnú, grafitovú farbu RAL 7024.

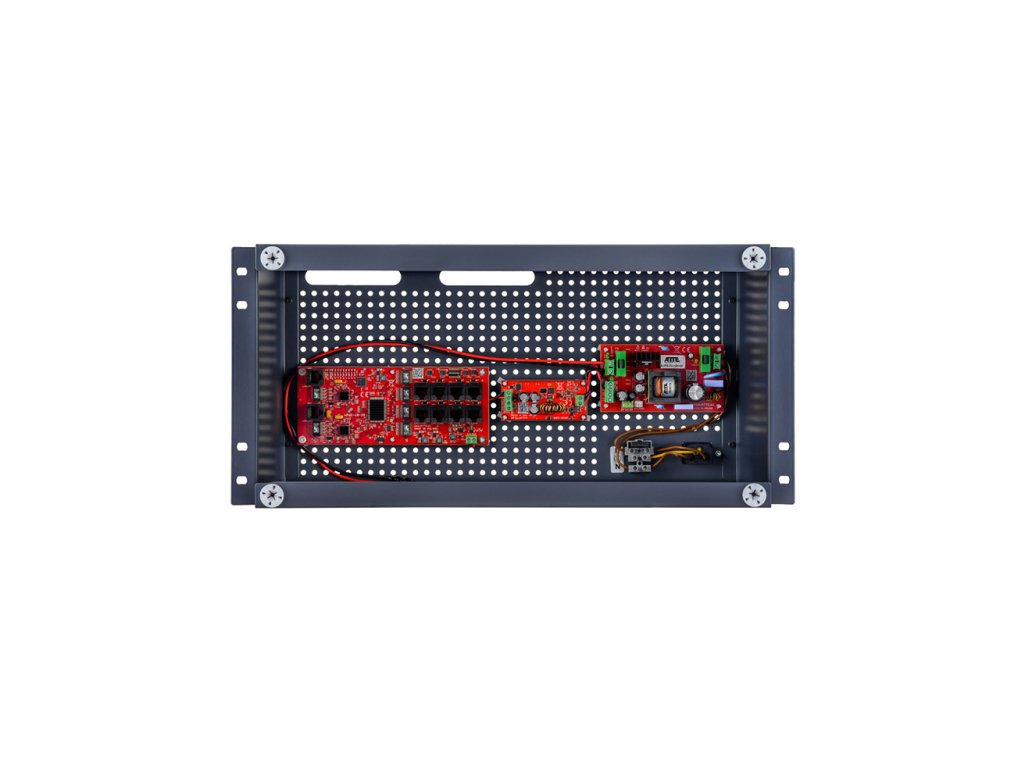

Obsah súpravy:
1x skriňa ABOX-R5U0
1x zdroj AUPS-70-120-OF
1x prevodník ASUC-100-480-OF

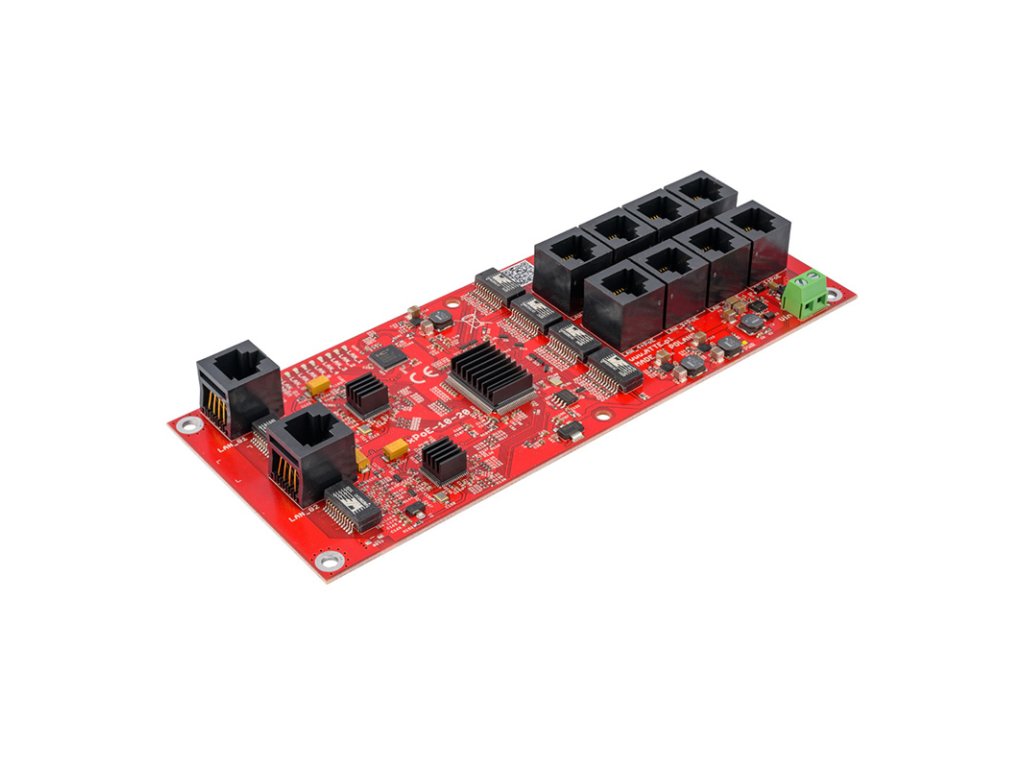

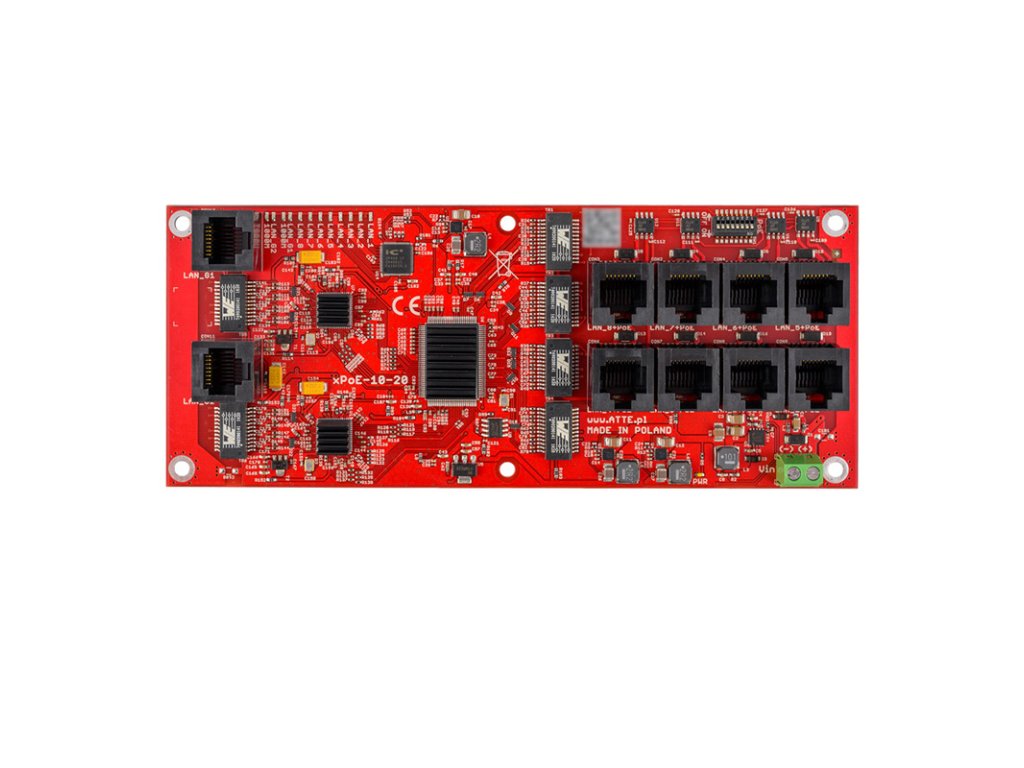

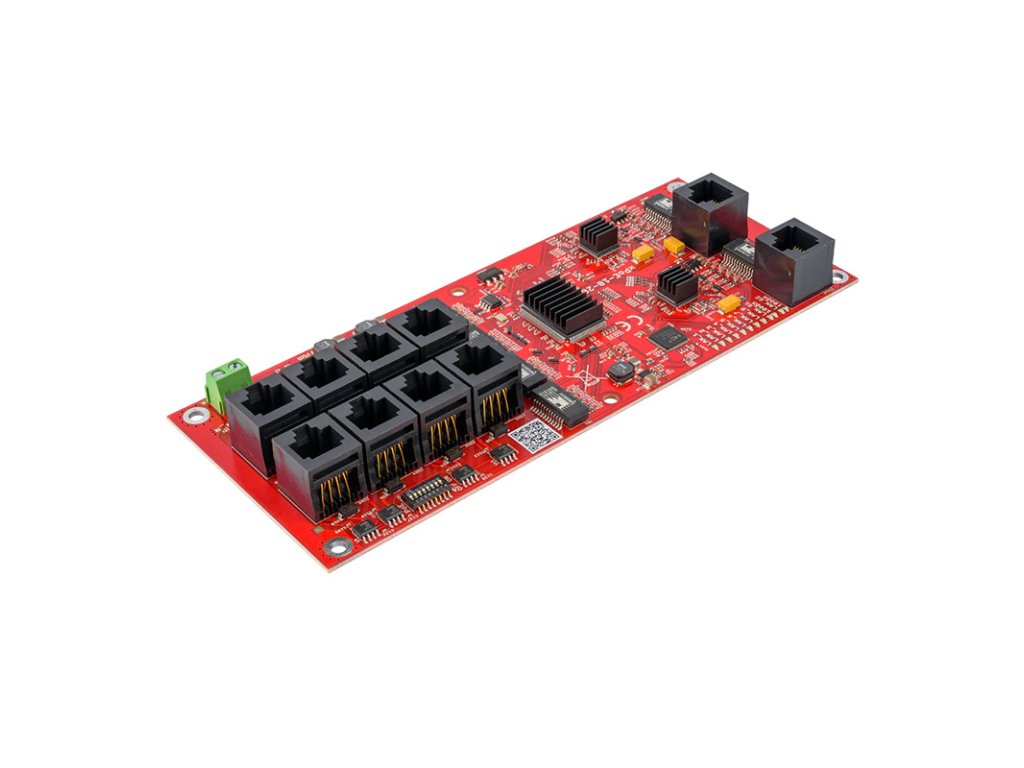

1x switch xPoE-10-20-OF
Najdôležitejšie vlastnosti:
podpora kamier 4K Ultra HD
možnosť napájania 8 prijímačov PoE 802.3at/af alebo PASSIVE
elektronická poistka nezávisle pre každý kanál PoE
možnosť vypnutia napájania na portoch PoE
optická signalizácia stavu napájania a prenosu dát
výkon na portoch PoE (LAN_1 až LAN_8): do 40W
jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
vysoká účinnosť modulu zdroja (>90%)
dostupné dve hodnoty výstupného napätia: 12VDC a 48VDC
jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
možnosť rozšírenia a škálovania systému pridaním ďalších switchov série xPoE, IP a IPB, IPUPS
montáž modulov v akejkoľvek časti skrinky s otvormi (rastrovaný systém)
miesto pre videozáznamník NVR
miesto pre 2 akumulátory 18Ah
možnosť uschovať rezervu káblov vo vnútri skrinky
ďalší káblový priechod tvorí priestor medzi telom a krytom skrinky
pohodlná, nástrojovo nenáročná montáž a demontáž maskovacieho krytu (na zatlačenie)
skriňa vybavená konektorom a elektrickou svorkou s poistkou
Poznámky:
akumulátory nie sú súčasťou súpravy

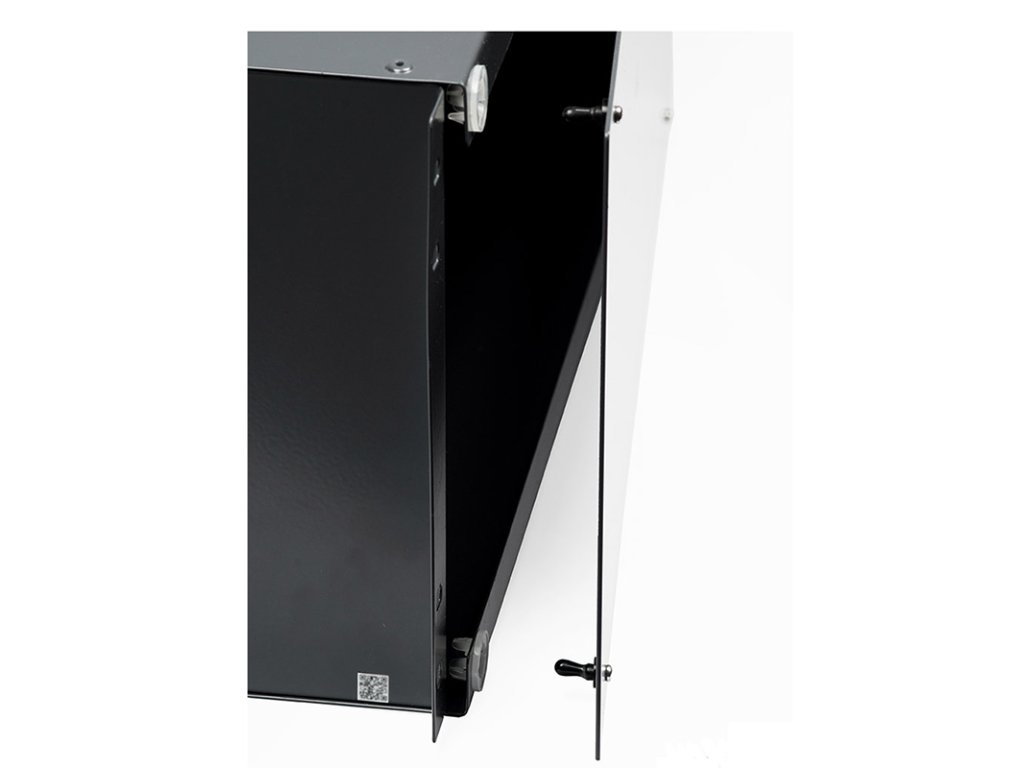

kryt skrinky - na odstránenie potiahnite kryt k sebe (PULL)
kryt skrinky - na montáž "zatlačte" kryt navigovaním čiernych úchytov do bielych montážnych zásuviek (PUSH)
Príklady vybavenia
Plná ochrana inštalácie
Skrinky série ABOX
Vonku umiestnené skrinky série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojení inštalovaných v vonkajších podmienkach. Vysokokvalitný plast zaručuje modelu IPUPS1620R5U0 odolnosť voči UV žiareniu a nepriaznivým atmosférickým podmienkam. Switche v skriniach série ABOX boli vybavené montážnym plechom, ktorý má špeciálne otvorenie, ktoré umožňuje jednoduchú a pohodlnú montáž zariadení. Je kompatibilné s usporiadaním montážnych otvorov pre zabudovanie modulov, čo umožňuje montáž prepojovača na akejkoľvek časti montážneho plechu.
Najdôležitejšie vlastnosti a funkcie skrine série ABOX:
miesto pre rezervu káblov vnútri skrinky
kompletná sada úchytov pre montáž skrine, ktorá umožňuje inštalatérovi inštaláciu bez narušenia stupňa ochrany IP56
prístup káblami cez nainštalované gumové zátky v skrini: 2x29mm
Technická špecifikácia:
IPUPS820R5U0 / BCS-UPS/IP8Gb/E-S/RACK5U
Všeobecné
Počet LAN portov
10 portov RJ45: 8 x PoE10/100Mbps a 2 x Gigabit UpLink
Funkcie portov
xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájania PoE)
Akumulátor (nie je súčasťou súpravy)
1 x gélový alebo AGM 12V / 18Ah
Výstupné napätie zdroja
12 VDC +/-15%
Výstupné napätie PoE
48 VDC +/- 2%
Výkon zdroja
72W
Účinnosť
90% @60W
Vstupné napätie
190-260 VAC, 50 Hz
Prúd nabíjania akumulátora
1 A alebo 2 A (vyberané svorkou JP1)
Ochrana vstupu zdroja
Tavíková pomalá poistka 3,15A
Ochrana výstupu zdroja
Sieťové napájanie: elektronická ochrana proti preťaženiu na úrovni 9 A (po skrate môže byť vyžadovaný reštart zdroja)
Práca s akumulátora: tavíková pomalá poistka 6,3A
Ochrana portov
LAN 1 ... LAN 8, Vin: ochrana proti prepätiu
LAN 1 ... LAN 8: ochrana proti skratu 0,75 A s automatickým návratom
Ochrana obvodu akumulátora
Ochrana pred nepravým pripojením akumulátora a preťažením: tavíková poistka 6,3A
Ochrana pred hlbokým vybitím: odpojenie akumulátora pri napätí pod 10,2 V s automatickým návratom pri dodaní sieťového napätia
Signalizácia práce
AUPS-70-120-OF: LED1 (žltá) - prítomnosť sieťového napätia LED2 (zelená) - prítomnosť výstupného napätia LED3 (červená) - nabíjanie akumulátora
xPoE-10-20-OF: LED diódy v konektoroch LAN 1 ... LAN 5 - prítomnosť napájania PoE na porte
Technické výstupy
AUPS-70-120-OF: OUF – nedostatok napätia +DC_OUT ACF – nedostatok AC napätia
Výstupy typu otvorený kolektor s maximálnou záťažou 50mA (každý výstup)
Spustenie počas výpadku AC napájania
Automatické spustenie zdroja po pripojení akumulátora
Kontrola napájania na portoch
PoE prepínač ON/OFF - pozície 1 ... 8 (LAN1 ... LAN 8)
