xPoE611S2 je sieťový prepínač PoE určený pre systémy kamerového dohľadu IP. Zariadenie spolupracuje s IP kamerami a inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af alebo PoE PASSIVE. Elektronické zabezpečenia výstupov PoE zaručujú neprerušenú prevádzku systému počas skratovania alebo preťaženia jednotlivých napájacích vetiev, ako aj automatický návrat napätia po odstránení poruchy. Režim „Long Range” umožňuje rozšírenie dosahu prenosu do 280m s využitím štandardnej počítačovej skrútenej dvojlinky UTP.

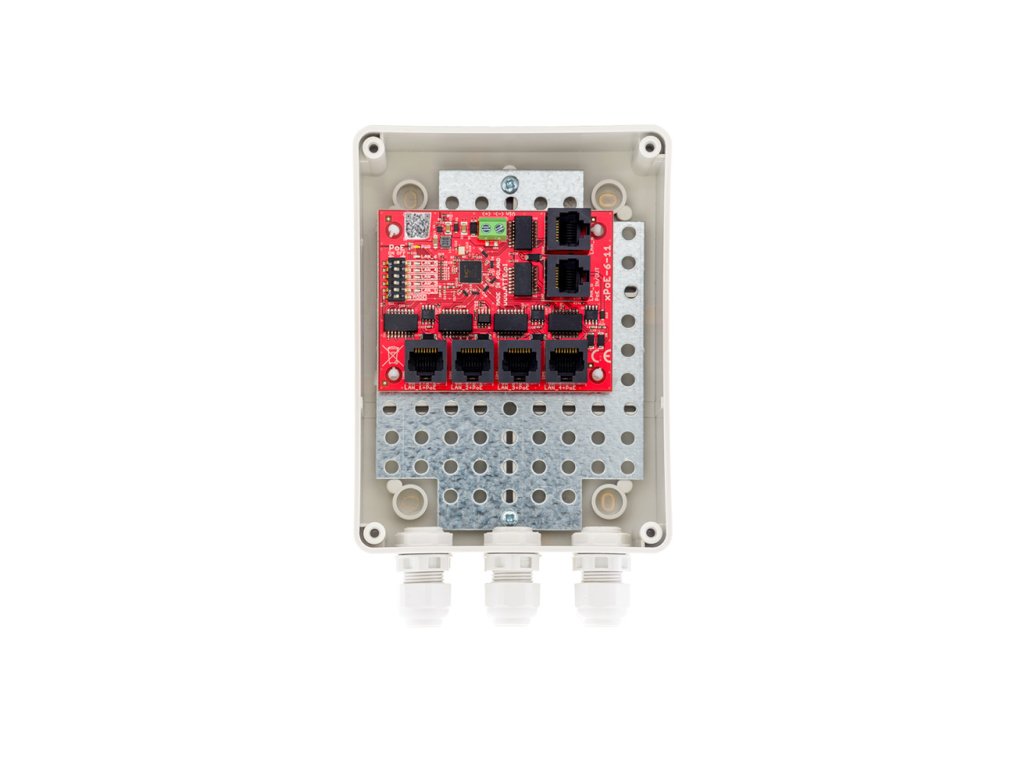

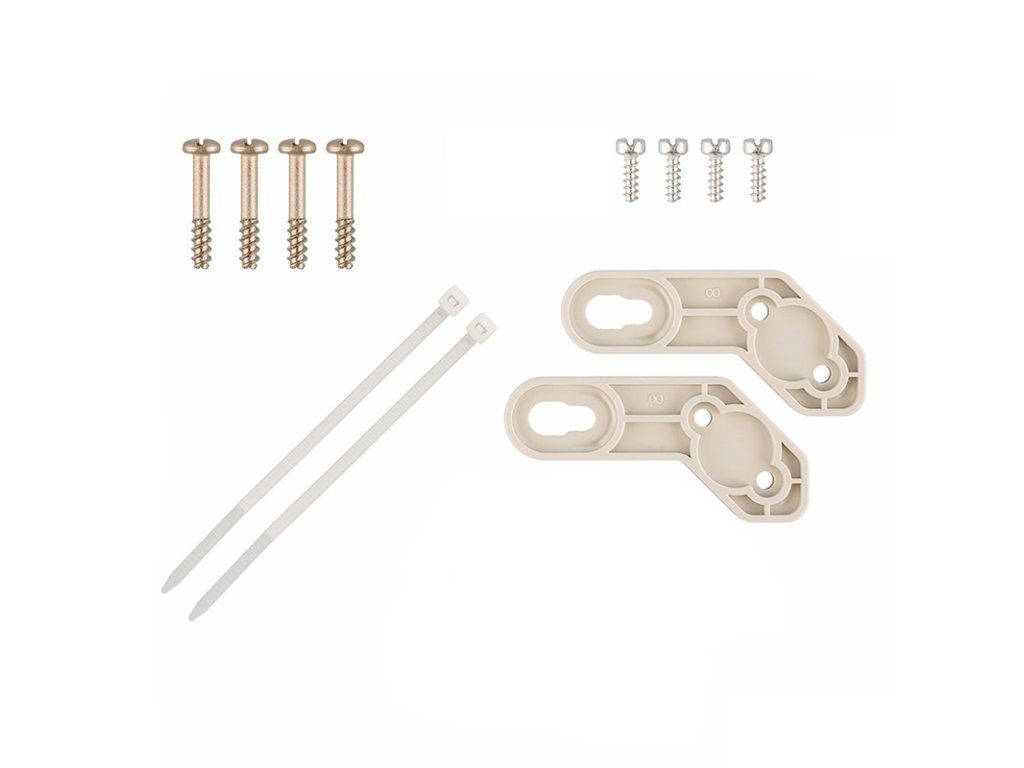

Prepínač bol umiestnený v vonkajšom kryte série ABOX, ktorý poskytuje pohodlné riešenie problému ochrany zariadení a káblových spojov namontovaných v vonkajších podmienkach. Vysokokvalitný plast zaručuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom. Súčasťou balenia sú 2 držiaky, ktoré umožňujú montáž krytu bez narušenia stupňa ochrany IP56.
Najdôležitejšie vlastnosti:
možnosť napájania 5 prijímačovPoE 802.3at/af alebo PASSIVE
možnosť prenosu dát na 280m (v režime Long Range)
elektronická poistka nezávisle pre každý kanál PoE (automatický návrat)
možnosť vypnutia napájania na vybraných portoch PoE
jasná optická signalizácia stavu napájania a prenosu dát
široký rozsah vstupného napätia (10-56V DC)
výstupné napätie = vstupné napätie
do 70W výkonu na porte LAN_5 PoE IN/OUT
do 40W výkonu na ostatných portoch PoE
napájaný cez svorkovnicu (Vin) alebo z iného PoE PASSIVE prepínača (port PoE IN/OUT)
možnosť kaskádového napájania - jeden xPoE napája ďalšie (port PoE IN/OUT)
jednoduché a rýchle spustenie bez nutnosti konfigurovať parametre
<1,5W)veľmi nízka spotreba energie (
montáž modulov v ľubovoľnej perforovanej časti montážneho plechu (rastrovaný systém)
možnosť uschovávania káblov vo vnútri krytu

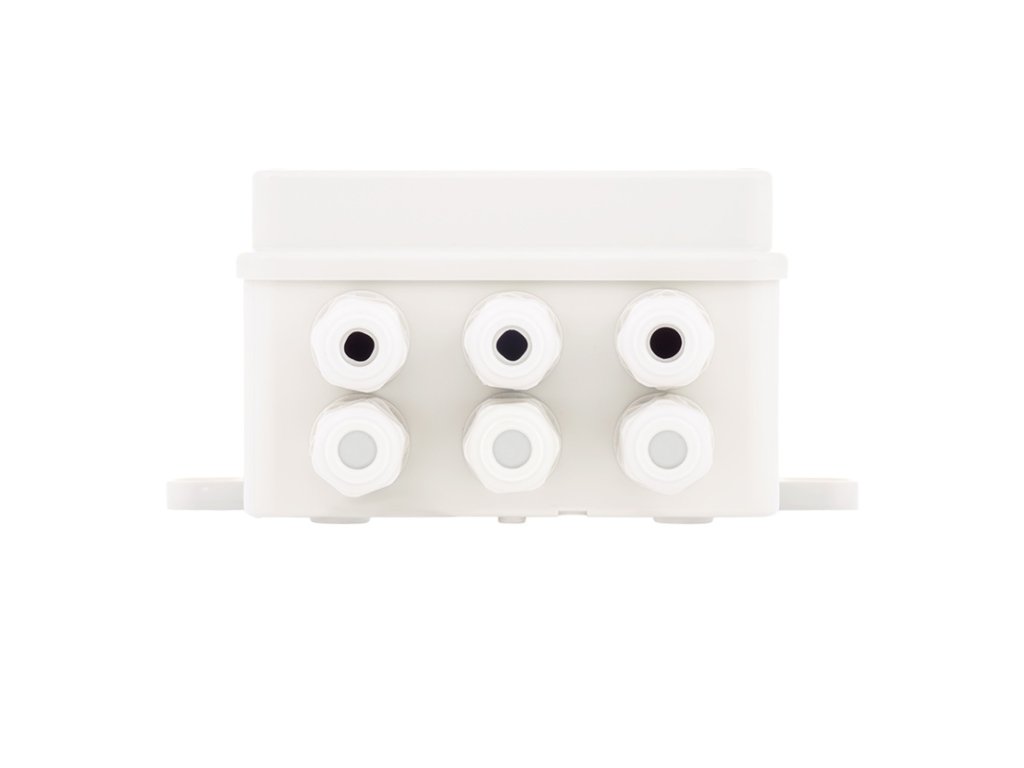

vstup káblov cez namontované priechodky v kryte: 6xM16
Príklad použitia
Kompletná ochrana inštalácie

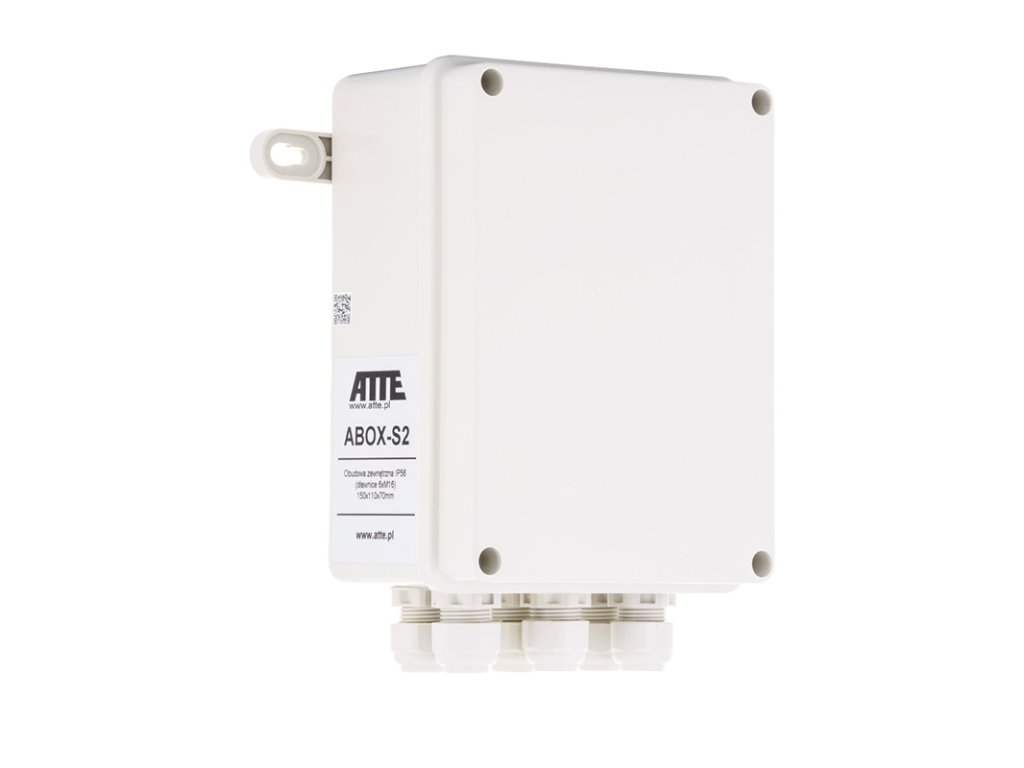

Kryty série ABOX
Vonajšie kryty série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojov namontovaných v vonkajších podmienkach. Vysokokvalitný plast zaisťuje modelu xPoE611S2 odolnosť voči UV žiareniu a nepriaznivým poveternostným vplyvom. Prepínače v krytoch zo série ABOX boli vybavené montážnym plechom, ktorý má špeciálne perforácie umožňujúce jednoduchú a pohodlnú montáž zariadení. Je kompatibilný s rozťažou montážnych otvorov modulov na zástavbu, čo umožňuje montáž prepínača v ľubovoľnom mieste montážneho plechu.
Najdôležitejšie vlastnosti a funkcie krytu zo série ABOX:
kryt a viečko boli spojené lankom na zjednodušenie prístupu pre servisanta
miesto na prebytočné káble vo vnútri krytu

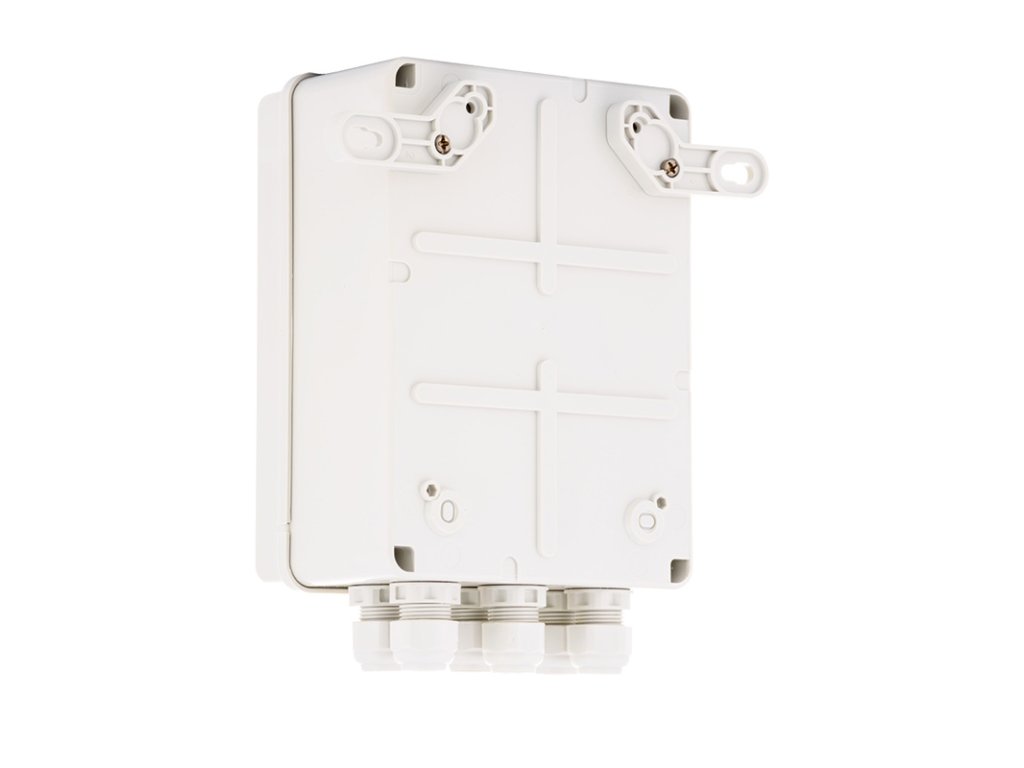

súprava držiakov na montáž krytu, ktoré umožňujú technikovi montáž bez narušenia stupňa ochrany
Technická špecifikácia
xPoE611S2
Všeobecné
Počet LAN portov
6 portov RJ45 10/100Mbps - 5 x PoE, 1 x UPLINK
Funkcie portov
LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie prepínačaVÝSTUP PoE - do prijímačov PoE PASSIVE(do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie prepínačaVÝSTUP PoE (VIN > 48 VDC) - do prijímačov PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6:UPLINK (bez napájania PoE)
Prevádzkový režim
Režim "STANDARD " (MODE = OFF)LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m
Režim "LONG RANGE " (MODE = ON)LAN 1 ... LAN 4 - 10Mbps, dosah do 280m
LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Napájacie napätie
10-56V DC
Výstupné napätie pre PoE zariadenia
VOUT = VIN
Zabezpečenie portov
LAN 1 ... LAN 6, VIN Ochrana proti prepätiu
LAN 1...LAN 4 Ochrana proti skratu 0,75A s automatickým návratom
LAN 5 Ochrana proti skratu 1,25A s automatickým návratom
Kontrola napájania na portoch
PoE prepínač ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5)
