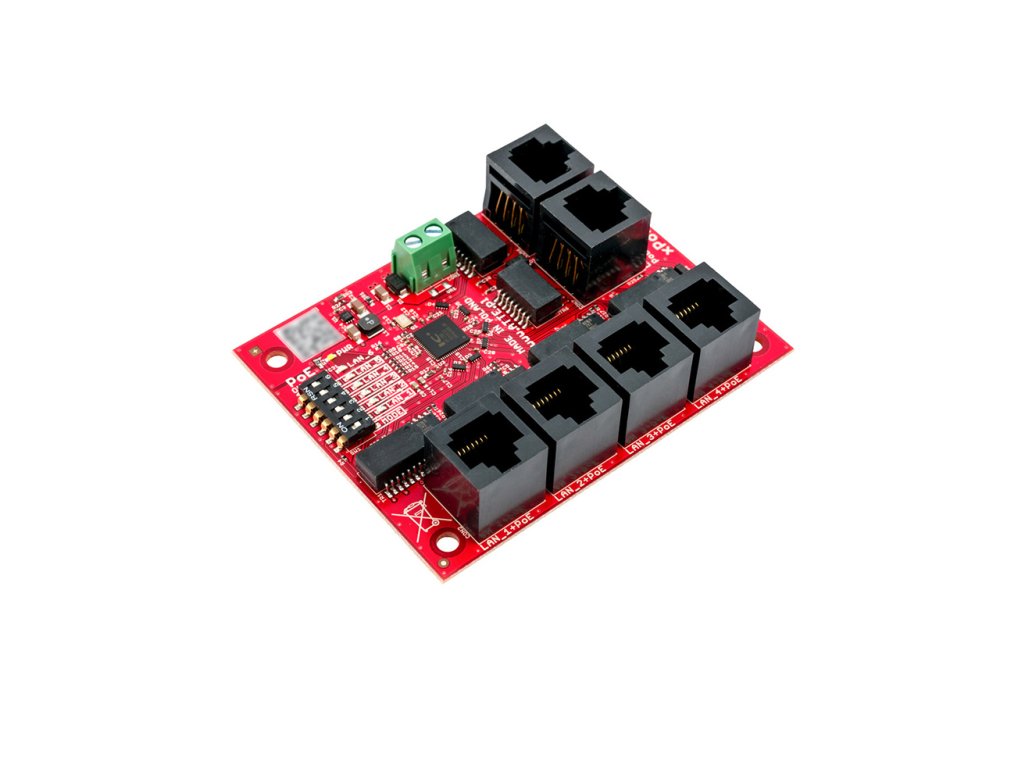

xPoE-6-11-OF je sieťový prepínač PoE určený pre systémy priemyselnej televízie IP. Zariadenie spolupracuje s IP kamerami a inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af alebo PoE PASSIVE. Elektronické ochrany výstupov PoE zaručujú nepretržitú prevádzku systému počas skratov alebo preťaženia jednotlivých vetiev napájania, ako aj automatický návrat napätia po odstránení poruchy. Režim „Long Range” umožňuje zväčšenie dosahu prenosu do 280m pomocou štandardného počítačového kábla UTP.
Použitá konštrukcia Open Frame umožňuje zabudovanie switchu do ľubovoľného krytu. Najpohodlnejším spôsobom montáže sú však dedikované kryty série ABOX a montážne dosky, ktoré obsahujú systémové otvory v rozmedzí 10,58 mm. Je kompatibilné s rozmermi montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu aj horizontálnu montáž vybraných zariadení v ľubovoľnej, perforovanej časti krytu alebo montážnej dosky.
Najdôležitejšie vlastnosti:
možnosť napájania 5 prijímačovPoE 802.3at/af alebo PASSIVE
možnosť prenosu dát na 280m (v režime Long Range)
elektronická poistka nezávisle pre každý kanál PoE (auto návrat)
možnosť vypnúť napájanie na vybraných portoch PoE
jasná optická signalizácia stavu napájania a prenosu dát
široký rozsah vstupného napätia (10-56V DC)
výstupné napätie = vstupné napätie
do 70W výkon na porte LAN_5 PoE IN/OUT
do 40W výkon na ostatných portoch PoE
napájaný cez skrutkový konektor (Vin) alebo z iného switchu PoE PASSIVE (port PoE IN/OUT)
možnosť kaskádového napájania - jeden xPoE napája ďalšie (port PoE IN/OUT)
jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
veľmi nízka spotreba energie (<1,5W)
malé rozmery modulu
Príklad použitia
Technická špecifikácia:
xPoE-6-11-OF / BCS-xPoE6-II
Všeobecné
Počet LAN portov
6 portov RJ45 10/100Mbps - 5 x PoE, 1 x UPLINK
Funkcie portov
LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie switcha VÝSTUP PoE - pre prijímače PoE PASSIVE(do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie switcha VÝSTUP PoE (VIN > 48 VDC) - pre prijímače PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6:UPLINK (bez napájania PoE)
Režim prevádzky
Režim "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m
Režim "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m
LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Napájacie napätie
10-56V DC
Výstupné napätie pre zariadenia PoE
VOUT = VIN
Ochrana portov
LAN 1 ... LAN 6, VIN Ochrana proti prepätiu
LAN 1...LAN 4 Ochrana proti skratu 0,75A s auto návratom
LAN 5 Ochrana proti skratu 1,25A s auto návratom
Kontrola napájania na portoch
Přepínač PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5)
Konštrukcia krytu
Nie je - modul na zabudovanie
Montáž
Spona pre rozperné kolíky, montážne otvory v rozmedzí 10,8 mm
