UMB100HS-het Rádiolinka 1 kanál, superheterodyna - ELMES

Podrobný popis

UMB100HS-het Jednokanálová rádiolinia s dosahom do 100 metrov na otvorenom teréne, ELMES

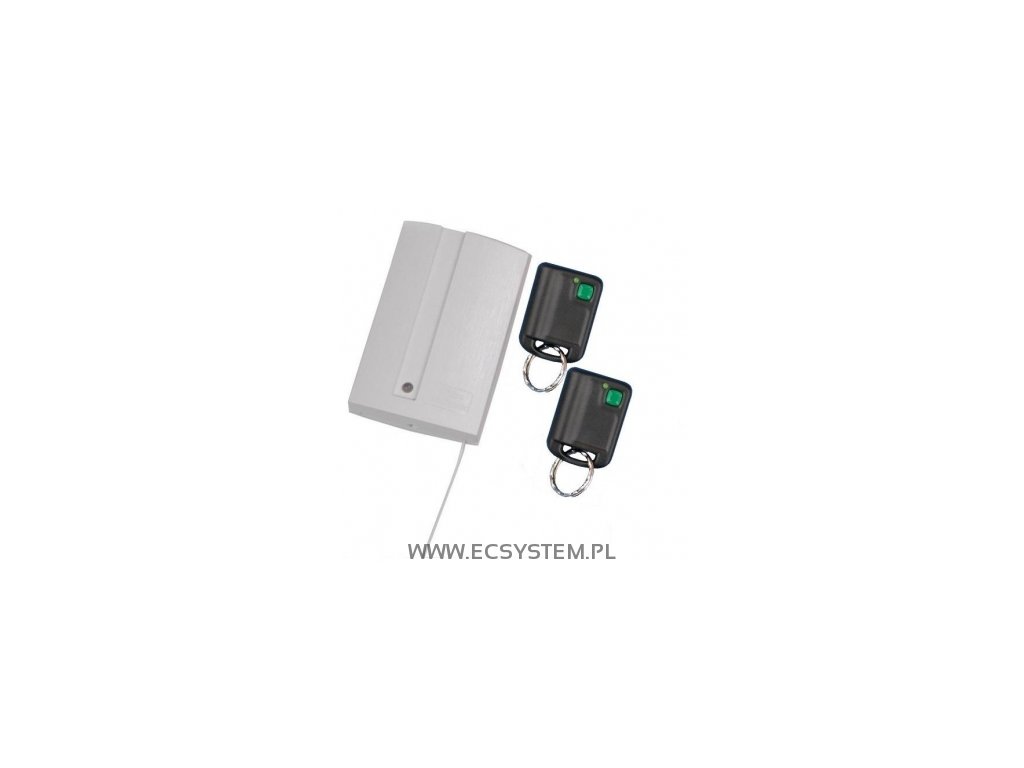

UMB100 HS-het je univerzálna súprava pozostávajúca z prijímača a dvoch miniatúrnych vysielačov-kľúčeniek, ktorá sa bežne používa na zapínanie oneskorených zón, blokovanie liniek a protipoplašnú ochranu v poplachových systémoch.
Poplašné prenosy rádiovej linky UMB 100 HS het sú dynamicky kódované systémom KEELOQ®, ktorý zabezpečuje najvyššiu úroveň bezpečnosti.
Prijímač obsluhuje až 12 ovládačov (voliteľne až 112) a má izolovaný, reléový výstup typu NO/NC (NO-normálne otvorený a NC- normálne zatvorený). Môže pracovať v dvoch režimoch, kde po zapnutí relé z ovládača jeho vypnutie nastane po vopred naprogramovanom čase (monostabilný režim), alebo po opätovnom stlačení ovládača (bistabilný režim: zapnúť/vypnúť).
Výstupna signalizácia prijímača, ktorá generuje dva impulzy na zapnutie relé a jeden na vypnutie, je určená na pripojenie vonkajšej signalizácie akustickej alebo optickej.
Prijímač má tiež antisabotážny kontakt otvorenia krytu (TAMPER) a LED diódu signalizujúcu prepínanie výstupu.
Súprava UMB 100HS het s superheterodynovým prijímačom zabezpečuje veľký dosah prevádzky a je odolná voči rádiovým rušeniam.

ŠPECIFIKÁCIA:

vysielač:
- miniatúrny vysielač 433,92MHz v súlade s požiadavkami európskych noriem CE;
- napájanie batériou 12V typu A23
- vonkajšie rozmery: (dĺžka/šírka/výška) 38/33/14 mm.

prijímač:
- superheterodynový rádiový modul
- napájanie jednosmerným napätím 12V s toleranciou ±15%
- odber prúdu: 20 mA
- reléový výstup (tri kontakty) NO/NC (60VA, max 128V, 1A)
- čas podržania reléového výstupu v monostabilnom režime: od 0,5s. do 4h
- signalizácia prepnutia relé dvojfarebnou LED diódou
- výstup S(1A/60VDC), "otvorený kolektor" dáva impulzy uzemnenia
- vypínač signalizujúci otvorenie krytu TAMPER
- teplota prevádzky od -20 do +40°C pre
- rozmery krytu (dĺžka/šírka/výška): 96/63/28 mm

PROCEDÚRY PROGRAMOVANIA
Poznámka! Pred programovaním sa uistite, že LED dióda v prijímači svieti na červeno. Ak nie, krátko odpojte napájanie prijímača.
1. Programovanie - zavedenie ovládača do pamäte prijímača (maximálne 12):
a) Stlačte tlačidlo PRG v prijímači (LED svieti na zeleno) na čas kratší ako 3s. Po uvoľnení tlačidla LED svieti ďalej na zeleno.
b) Stlačte tlačidlo ovládača. LED v prijímači zmení farbu na červeno.
c) Stlačte tlačidlo ovládača druhýkrát (pri dvojkanálových ovládačoch to isté ako predtým). LED v prijímači štvornásobne zmení farbu svietenia potvrdzujúc správne vykonanie procedúry.

2. Programovanie monostabilného režimu a času podržania prepnutia:
a) Stlačte tlačidlo PRG v prijímači (LED svieti na zeleno) na čas dlhší ako 3s, ale kratší ako 8s. Po uvoľnení tlačidla LED dióda v prijímači zmení farbu na červeno.
b) Stlačte tlačidlo ovládača (pri dvojkanálových ovládačoch tlačidlo zodpovedajúce kanálu, ktorý programujeme). Nastane zapnutie relé. Po uplynutí požadovaného času podržania prepnutia opätovne stlačte to isté tlačidlo ovládača - nastane vypnutie relé.
c) Po uplynutí 2s nastane štvornásobná zmena farby svietenia LED diódy potvrdzujúca vykonanie procedúry..

3. Programovanie bistabilného režimu (zapnúť/vypnúť):
a) Stlačte tlačidlo PRG v prijímači (LED svieti na zeleno) na čas dlhší ako 3s, ale kratší ako 8s. Po uvoľnení tlačidla LED dióda v prijímači zmení farbu na červeno.
b) Trojnásobne stlačte tlačidlo ovládača (pri dvojkanálových ovládačoch tlačidlo zodpovedajúce kanálu, ktorý programujeme) v intervaloch kratších ako 2 sekundy. Nastane zapnutie relé, vypnutie relé a potvrdenie bistabilného režimu štvornásobnou zmenou farby svietenia LED diódy.

4. Vymazanie pamäte ovládačov v prijímači:
Stlačte tlačidlo PRG v prijímači (LED svieti na zeleno) až do prvej zmeny farby svietenia LED diódy (viac ako 8s), a potom tlačidlo uvoľnite. Štvornásobná zmena farby svietenia potvrdzuje správne vykonanie procedúry. Kódy ovládačov sú vymazané a prijímač nereaguje na vysielané signály. Po vymazaní ovládačov režimy práce kanálov prijímača zostávajú nezmenené. Zavedenie ovládačov do pamäte vykonajte podľa bodu 1 vyššie.

Poznámka! vykonanie procedúr 2, 3 a 4 je možné len pomocou ovládača nachádzajúceho sa v pamäti programovaného prijímača
