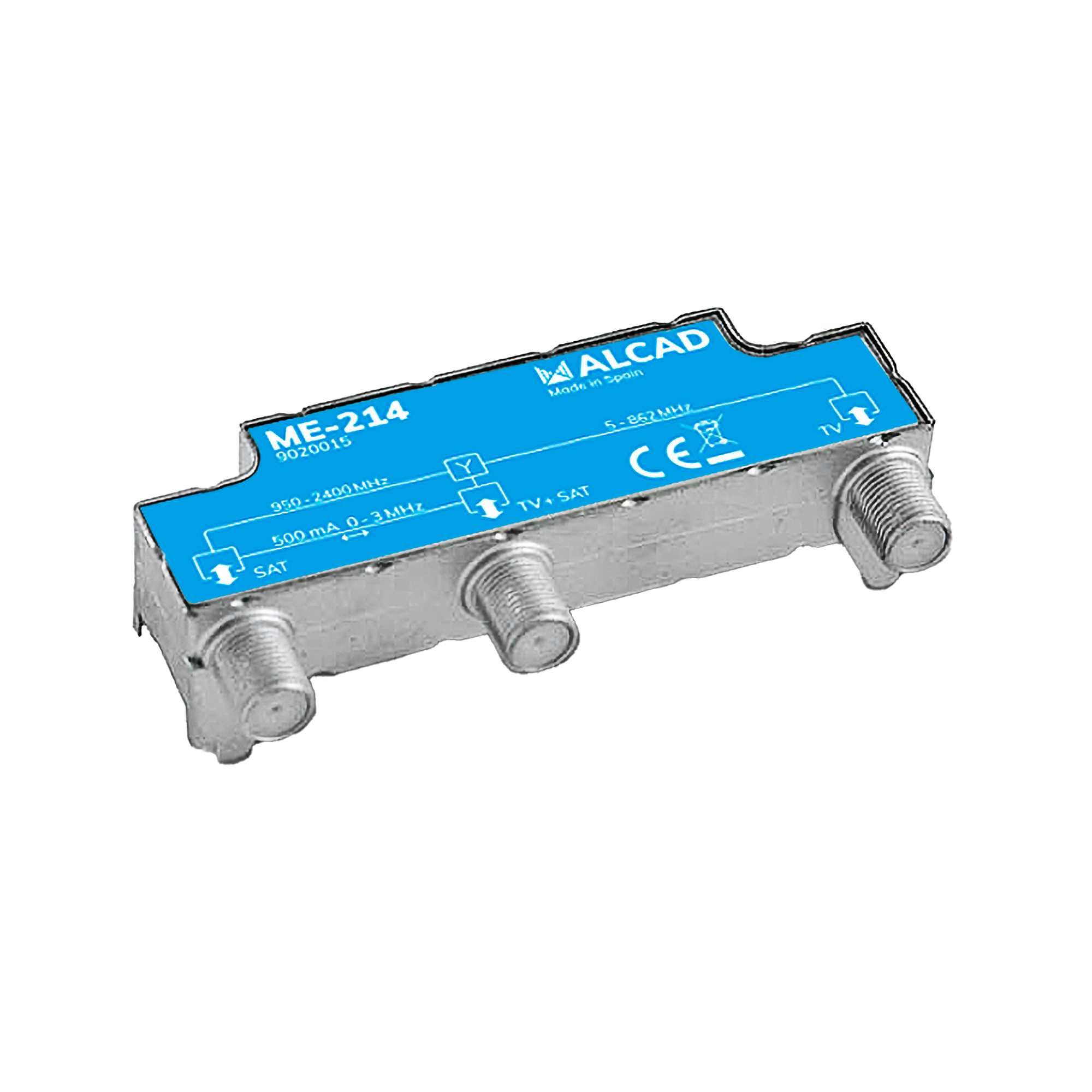

TV/SAT zlučovač a separátor signálu ALCAD ME-214

Podrobný popis

TV/SAT zlučovač a separátor signálu ALCAD ME-214

ALCAD ME-214 je praktický TV/SAT zlučovač a separátor signálu pre spoločné anténne a satelitné inštalácie. Umožňuje spojiť pozemnú televíziu, rádio FM a satelitný IF signál z LNB do jedného koaxiálneho vedenia, čím zjednodušuje rozvod signálu v domácich aj spoločných inštaláciách.

• Spája signál pozemnej TV, FM rádia a satelitu do jedného koaxiálneho kábla.
• Možno ho použiť aj opačne ako separátor signálov z jedného kábla na viac výstupných bodov.
• Vhodný pre spoločné inštalácie pozemnej a satelitnej televízie.
• Pomáha zjednodušiť zapojenie pri rozvodoch po zosilnení na začiatku inštalácie.

Hlavné výhody

Zariadenie pracuje v rozsahu 5 – 862 MHz pre FM/TV a 930 – 2400 MHz pre satelit, takže pokrýva bežne používané pásma v moderných rozvodoch. Nízky útlm 1,0 dB ±0,5 pomáha udržať kvalitu signálu, zatiaľ čo separácia medzi vstupmi na úrovni aspoň 35 dB znižuje vzájomné ovplyvňovanie signálov. Pri satelitnej vetve zvládne maximálny prúd 500 mA.

• Frekvenčne pokrýva pásma pre pozemnú TV, FM rádio aj satelitný signál.
• Nízky útlm pre menšie straty v rozvode.
• Separácia vstupov minimálne 35 dB pre lepšiu stabilitu signálu.
• Určený pre inštalácie, kde sa signál rozvádza jedným koaxiálnym káblom.

Použitie a kompatibilita

Produkt je určený pre inštalácie typu zberného rozvodu, kde je potrebné spojiť alebo následne oddeliť TV a satelitný signál. Hodí sa do systémov s pozemnou anténou, satelitným príjmom a FM rozvodom. Vďaka prevedeniu je vhodný na montáž v začiatku inštalácie po zosilnení aj na rozdelenie signálu do viacerých miest.

• Pre spoločné inštalácie pozemnej a satelitnej televízie.
• Pre rozvody FM/TV + SAT cez jeden koaxiálny kábel.
• Možno použiť ako zlučovač aj ako separátor signálu.
• Vhodný do rozvodov, kde sa signál vedie medzi viacerými bodmi.

Technické parametre

• Počet vstupov: 2
• Frekvenčný rozsah: 5 – 862 MHz (FM/TV); 930 – 2400 MHz (SAT)
• Útlm: 1,0 dB ±0,5
• Separácia medzi vstupmi: ? 35 dB
• Maximálny prúd: 500 mA (SAT)
• Prevádzková teplota: -10 až 65 °C
• Stupeň ochrany: IP53
