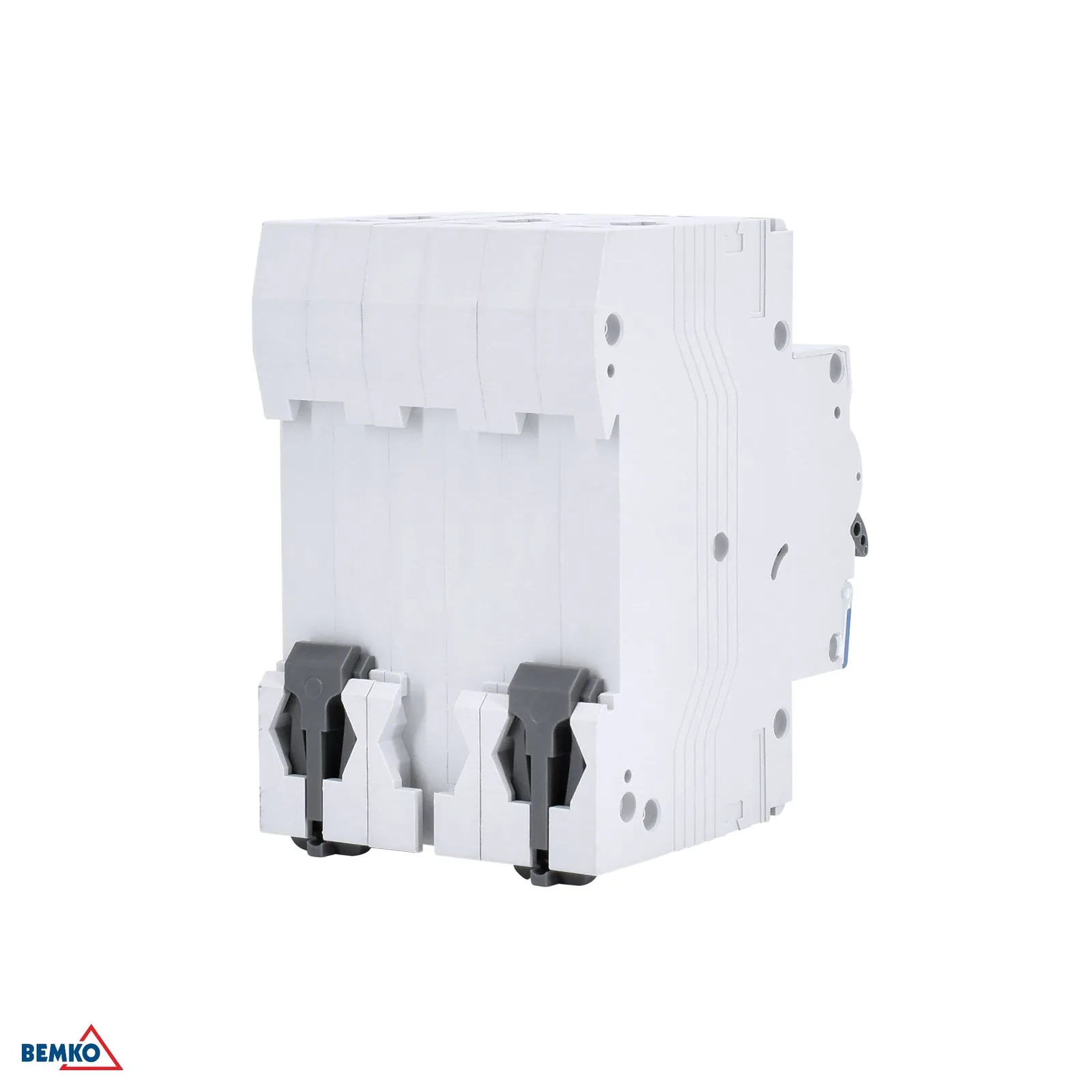

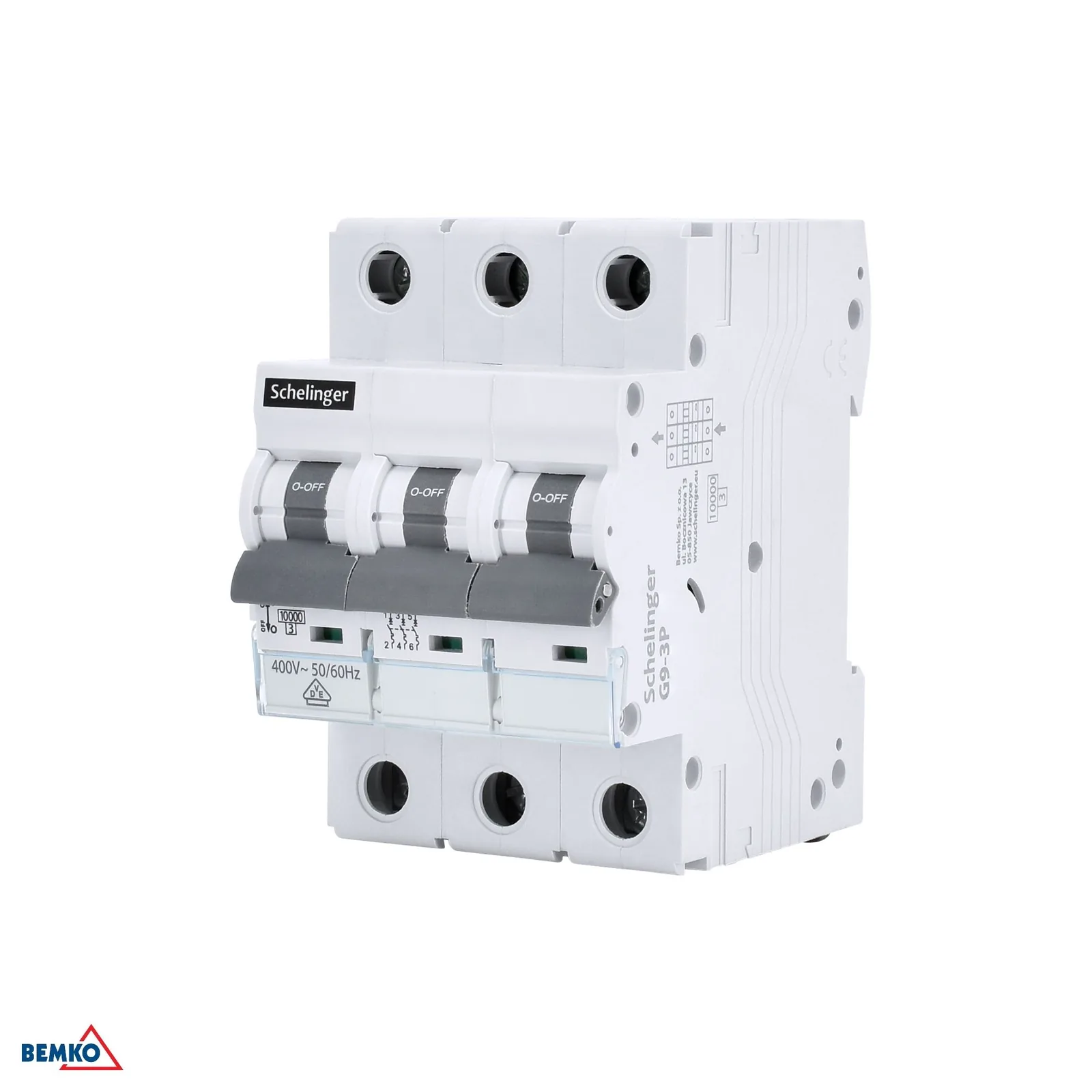

Trojpólový modulový istič Schelinger C40 40A 10KA BM-A02-G9-3P-C40

Podrobný popis

Trojpólový modulový istič Schelinger C40 40A 10kA

Trojpólový modulový istič Schelinger C40 je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka menovitému prúdu 40 A, vypínacej schopnosti 10 kA a charakteristike C je vhodný pre bežné inštalácie, kde sa očakávajú aj krátkodobé rozbehové prúdy. Kompaktné modulové vyhotovenie so šírkou 3 moduly a montážou do rozvádzača zjednodušuje inštaláciu a šetrí miesto. Istič je určený pre menovité napätie 400 V~ 50/60 Hz a poskytuje ochranu v prostredí s krytím IP20.

• Trojpólové vyhotovenie pre ochranu troch fáz
• Menovitý prúd 40 A pre bežné rozvody a zariadenia
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany
• Charakteristika C vhodná aj pri vyšších rozbehových prúdoch
• Modulové prevedenie so šírkou 3 moduly

Použitie a vlastnosti

Istič Schelinger sa používa v elektroinštaláciách v rozvádzačoch, kde je potrebné chrániť okruhy pred preťažením a skratom. Menovité izolačné napätie Ui 400 V, impulzné výdržné napätie Uimp 4 kV a prevádzková teplota od -5 °C do +30 °C potvrdzujú jeho určenie pre štandardné inštalačné podmienky. Vďaka trojpólovému zapojeniu je vhodný najmä pre trojfázové obvody. Presné rozmery uľahčujú plánovanie miesta v rozvádzači a kompatibilitu s modulovou inštaláciou.

• Určený do rozvádzačov a modulových inštalácií
• Ochrana proti preťaženiu a skratu
• Vhodný pre trojfázové obvody
• Kompaktné rozmery pre jednoduché osadenie
• Prevádzka v rozsahu -5 °C až +30 °C

Technické parametre

• Kartón: 40 ks
• Charakteristika: C
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 40 A
• Vypínacia schopnosť pri skratoch: Icn: 10 000 A
• Stupeň krytia: IP20
• Impulzné výdržné napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
