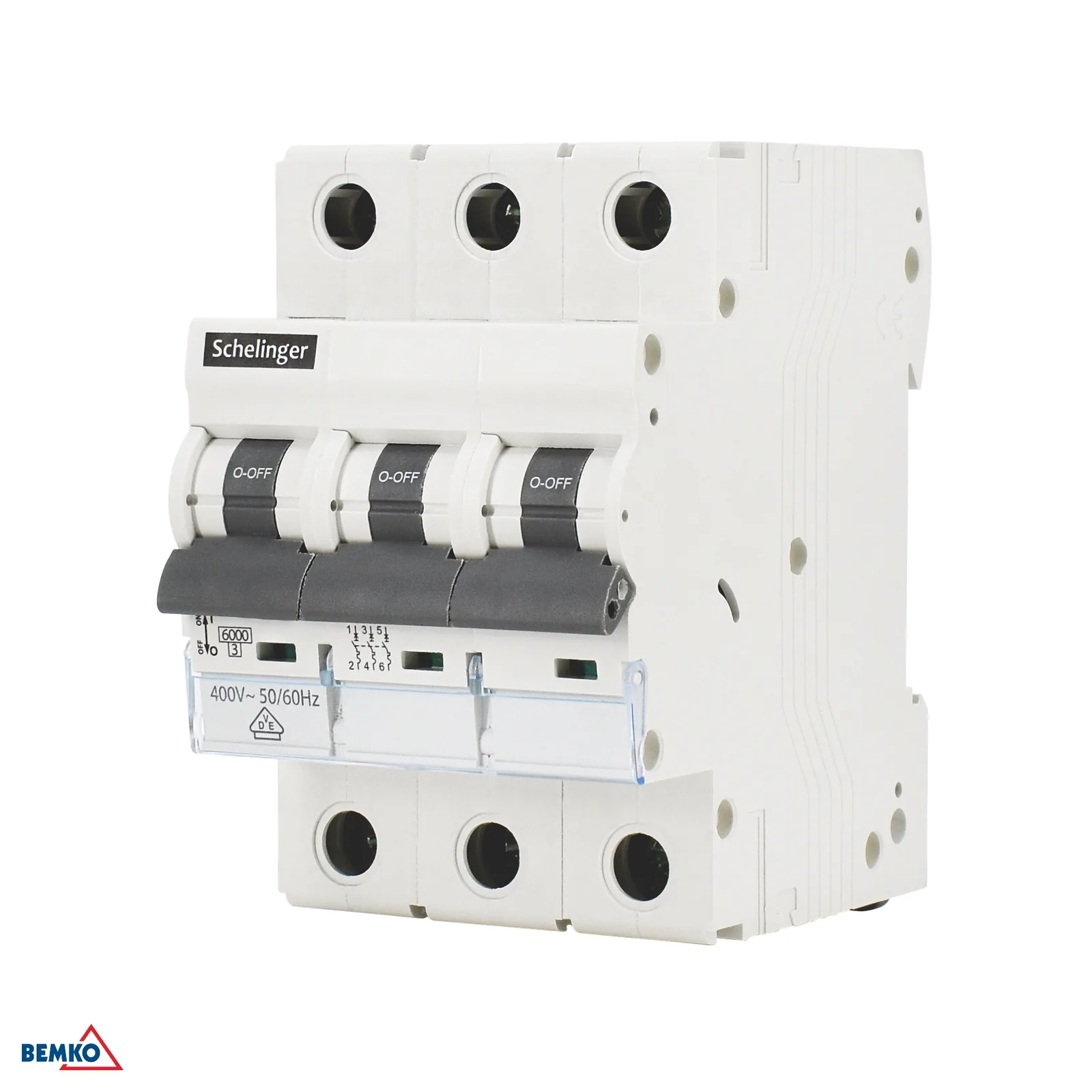

Trojpólový modulový istič Schelinger C 16A 6 kA BM-A02-G8-3P-C16

Podrobný popis

Trojpólový modulový istič Schelinger C 16A 6 kA

Trojpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike C je vhodný pre bežné inštalácie s vyšším rozbehovým prúdom a vďaka menovitému prúdu 16 A pomáha chrániť zapojené zariadenia aj vedenie. Ide o modulové vyhotovenie pre montáž na DIN lištu, ktoré zaberá 3 moduly. Kompaktné rozmery uľahčujú osadenie do rozvádzača a krytie IP20 zodpovedá použitiu vo vnútorných elektroinštaláciách.

• menovitý prúd 16 A
• charakteristika C pre štandardné zaťaženie s vyšším nábehovým prúdom
• vypínacia schopnosť 6 kA
• trojpólové vyhotovenie
• montáž v rozvádzači ako 3-modulové zariadenie

Hlavné výhody

Tento istič je praktickou voľbou pre trojfázové zapojenia, kde je dôležitá ochrana všetkých troch vodičov naraz. Menovité napätie 400 V~ 50/60 Hz a izolačné napätie Ui 400 V potvrdzujú určenie pre bežné sieťové použitie. Prepätie Uimp 4 kV zvyšuje odolnosť zariadenia voči krátkodobým napäťovým špičkám.

• ochrana trojfázových obvodov
• kompaktné modulové vyhotovenie
• určený na bežné sieťové napätie 400 V~
• odolnosť voči prepätiu 4 kV
• praktický rozsah prevádzkovej teploty od -5 °C do +30 °C

Použitie a kompatibilita

Istič je vhodný pre elektroinštalácie v rozvádzačoch, kde sa vyžaduje trojpólová ochrana obvodu s menovitým prúdom 16 A. Svojím vyhotovením je určený na prehľadnú a úspornú montáž v modulových rozvádzačoch. Vzhľadom na krytie IP20 je určený na vnútorné použitie.

• trojfázové elektrické obvody
• modulové rozvádzače
• vnútorné elektroinštalácie
• zariadenia a okruhy s požiadavkou na 16 A ochranu

Technické parametre

• Značka: Schelinger
• Menovitý prúd: 16 A
• Charakteristika: C
• Počet pólov: 3
• Menovité napätie: 400 V~ 50/60 Hz
• Izolačné napätie: Ui 400 V
• Prepätie: Uimp 4 kV
• Vypínacia schopnosť pri skrate: 6000 A (6 kA)
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Šírka: 53 mm
• Dĺžka: 81 mm
• Výška: 69 mm
• Počet modulov: 3
• Balenie: 4 ks
• Kartónové balenie: 40 ks
