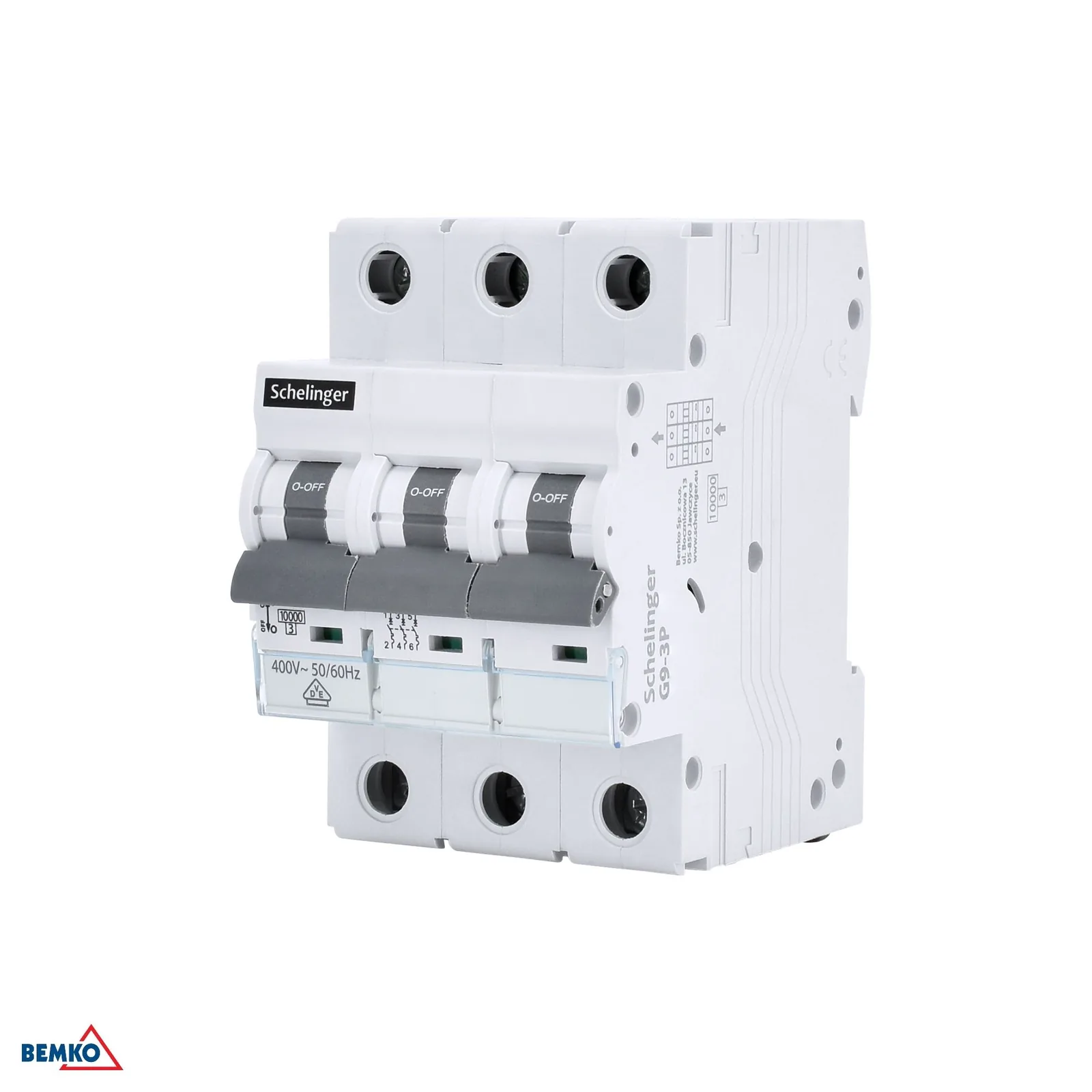

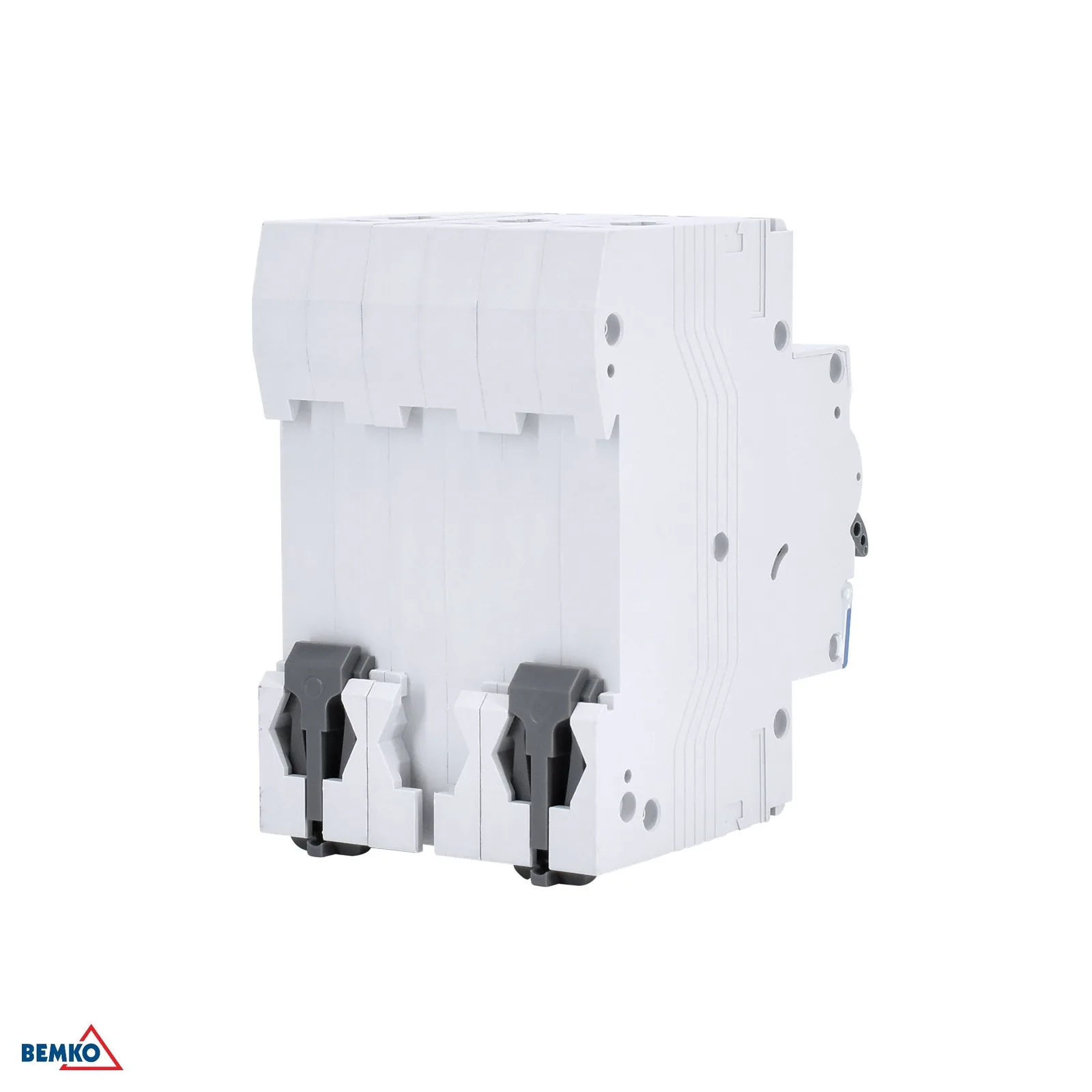

Trojpólový modulový istič Schelinger 50 A, charakteristika B, 10 kA BM-A02-G9-3P-B50

Podrobný popis

Trojpólový modulový istič Schelinger 50 A, charakteristika B, 10 kA

Trojpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka menovitému prúdu 50 A, vypínacej schopnosti 10 kA a charakteristike B je vhodný pre bežné inštalácie, kde je dôležitá istá a stabilná ochrana obvodu. Modulové vyhotovenie so šírkou 3 moduly umožňuje jednoduchú integráciu do rozvádzača.

• Trojpólové vyhotovenie pre ochranu viacerých fáz
• Charakteristika B pre štandardné obvody s bežným nábehovým prúdom
• Menovitý prúd 50 A
• Vypínacia schopnosť až 10 kA
• Kompaktné modulové prevedenie vhodné do rozvádzača

Hlavné výhody

• Spoľahlivá ochrana proti skratu a preťaženiu
• Prehľadné modulové osadenie v rozvádzači
• Menovité napätie 400 V~ 50/60 Hz
• Izolačné napätie Ui: 400 V
• Impulzné odolné napätie Uimp: 4 kV
• Stupeň krytia IP20 pre montáž do rozvádzača

Použitie a kompatibilita

Tento modulový istič je vhodný do elektrických rozvádzačov v bytových aj komerčných inštaláciách, kde je potrebná trojpólová ochrana obvodu. Kompaktné rozmery a montáž na 3 moduly uľahčujú osadenie do štandardných rozvádzačových zostáv. Prístroj pracuje pri napätí 400 V~ 50/60 Hz a v rozsahu prevádzkovej teploty od -5 °C do +30 °C.

• Vhodný do modulových rozvádzačov
• Trojpólové riešenie pre trojfázové obvody
• Prevádzka pri 400 V~ 50/60 Hz
• Rozmery prispôsobené na osadenie do rozvádzača

Technické parametre

• Značka: Schelinger
• Menovitý prúd: 50 A
• Charakteristika: B
• Menovité napätie: 400 V~ 50/60 Hz
• Izolačné napätie: Ui: 400 V
• Impulzné odolné napätie: Uimp: 4 kV
• Vypínacia schopnosť pri skrate: Icn: 10 000 A
• Počet modulov: 3
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Šírka: 53 mm
• Výška: 69 mm
• Dĺžka: 81 mm
• Balenie: 4 ks
• Kartón: 40 ks
