Súprava IPUPS?5?11?XL2 / BCS-UPS/IP4/Z/E-S - Záložný set pre 5 IP kamier, PoE switch s napájací zdroj v skrinke, Long Range - ATTE

Kód: EC-18323

Neohodnotené

Značka: Atte

€219,90 €178,78 bez DPH

(>20 ks)

Možnosti doručenia

Atte Počet portov PoE: x5 Počet uplink portov: x1

Detailné informácie

Zobraziť všetky súvisiace produkty

Podrobný popis

Súprava vyrovnávacej pamäte pre 5 IP kamier, IPUPS?5?11?XL2 - ATTE

IPUPS?5?11?F je súprava určená na vyrovnávacie napájanie IP priemyselných monitorovacích kamier - maximálne 5 IP kamier. Je to pohodlné riešenie problému centrálneho napájania monitorovacích kamier, určené aj na spoluprácu s inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE. Režim LONG RANGE umožňuje zvýšiť rozsah prenosu až na 280m s využitím štandardného počítačového UTP kábla. Elektronické zabezpečenia PoE výstupov zaručujú kontinuitu práce celého systému počas skratu alebo preťaženia jednotlivých napájacích vetiev a následne automatický návrat napätia po vyriešení poruchy.

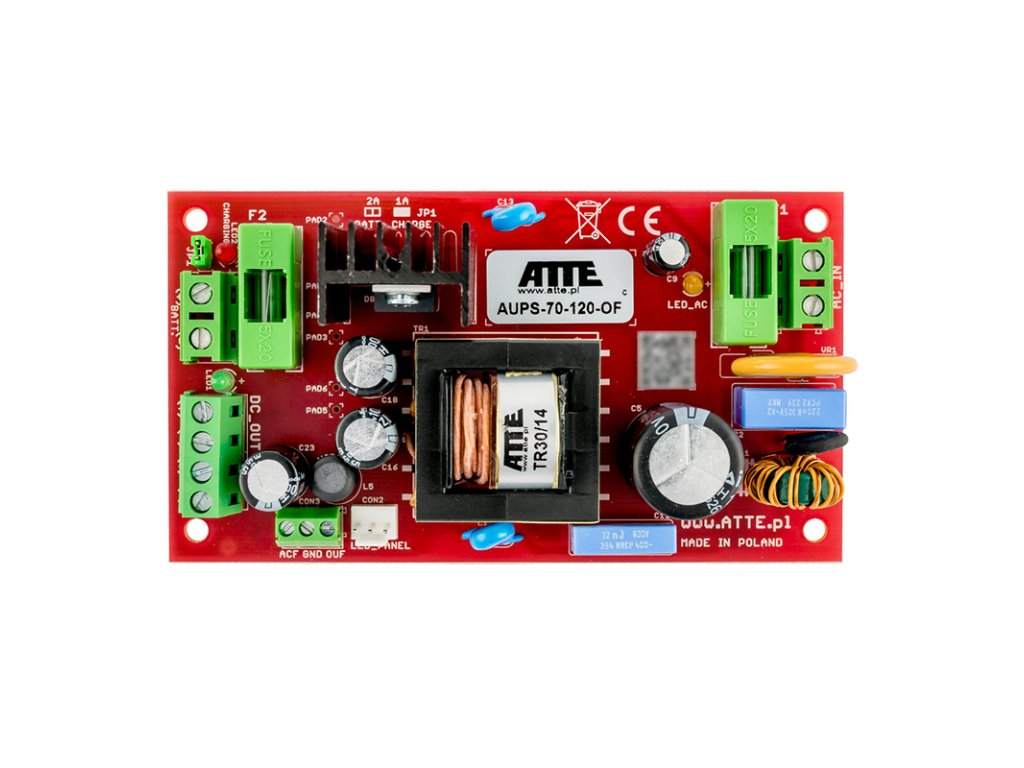

Vyrovnávací sieťový napájací zdroj AUPS?70?120?OF určený na napájanie zariadení systémov priemyselnej televízie CCTV alebo systémov kontroly prístupu. Zariadenie je ideálnym riešením problému vyrovnávacieho napájania kamier a iných monitorovacích zariadení vyžadujúcich bez Poruchové napájanie. Napájací zdroj umožňuje tvorbu distribuovaných monitorovacích systémov s centrálnym vyrovnávaným napájaním. Jeho obvody sú prispôsobené na prácu s kyselinovo olovenými alebo suchými typu SLA akumulátormi.

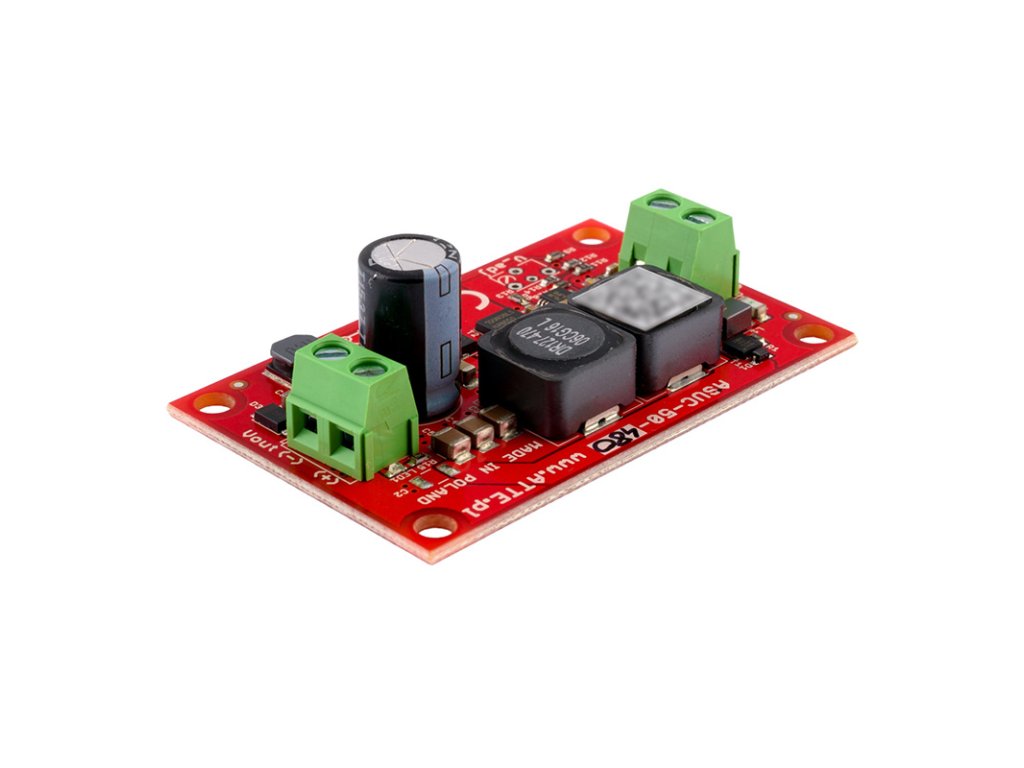

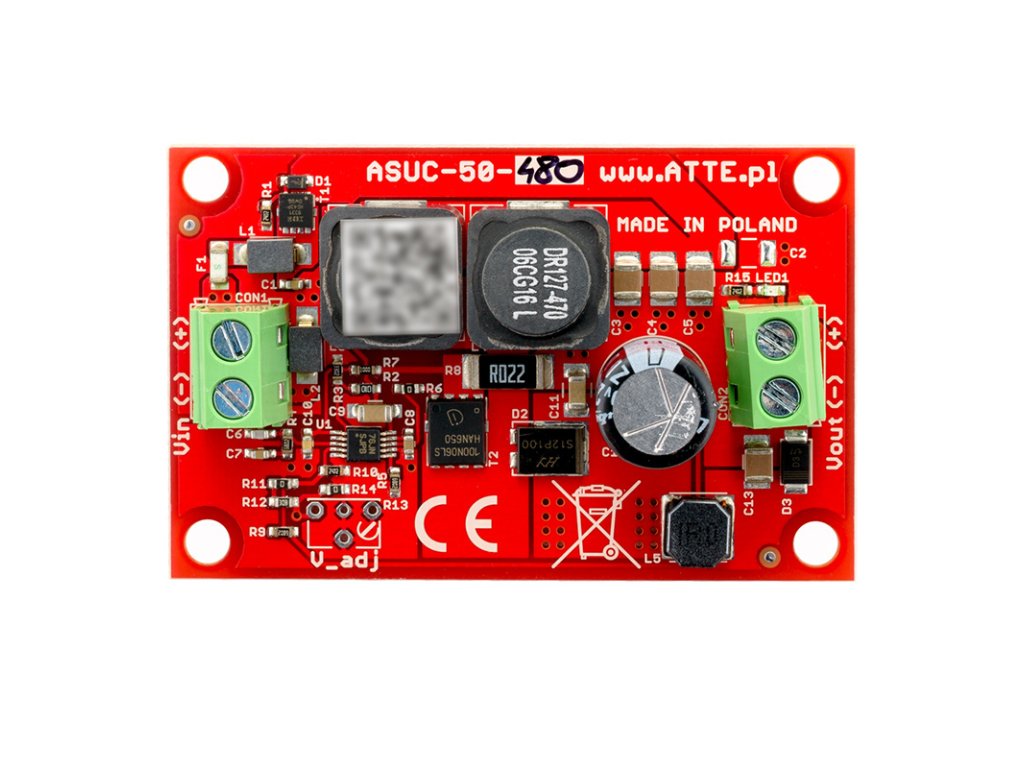

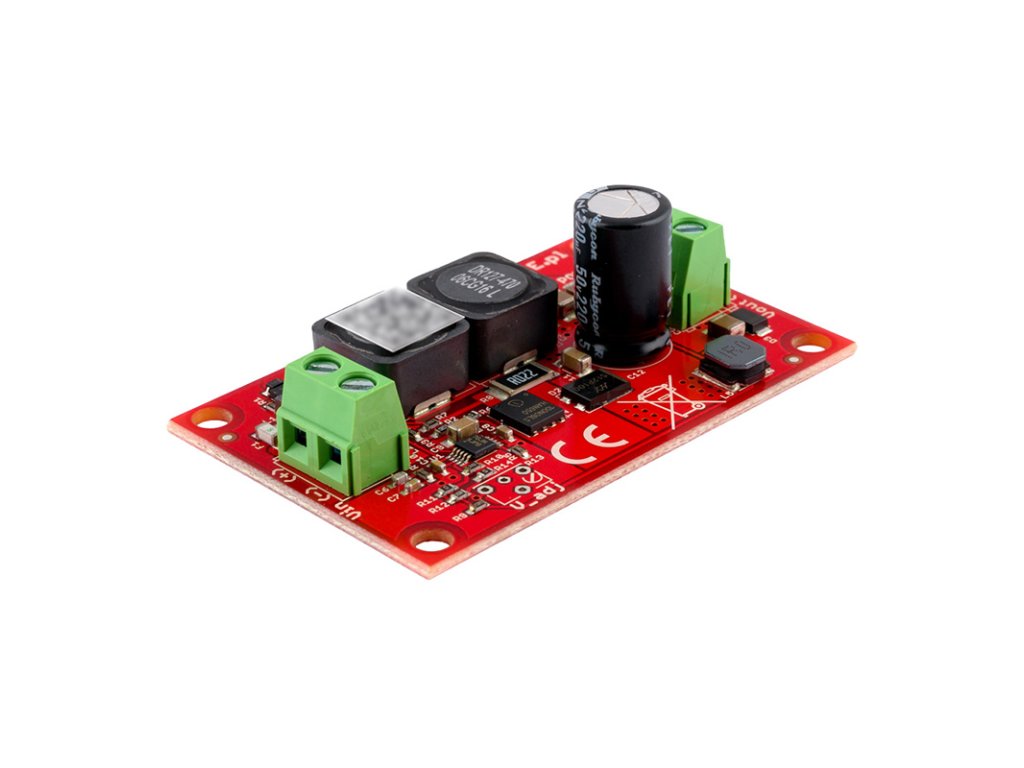

ASUC-50-480-OF je vysoko výkonný, neizolovaný menič DC/DC zvyšujúci napätie. Zariadenie umožňuje prácu v širokom rozsahu vstupných napätí a má stanovené výstupné napätie 48 VDC. Typickým použitím meniča je generovanie napätia pre zmenu PoE 48VDC z napätia 12 VDC alebo 24 VDC pochádzajúceho z vyrovnávacieho napájacieho zdroja.

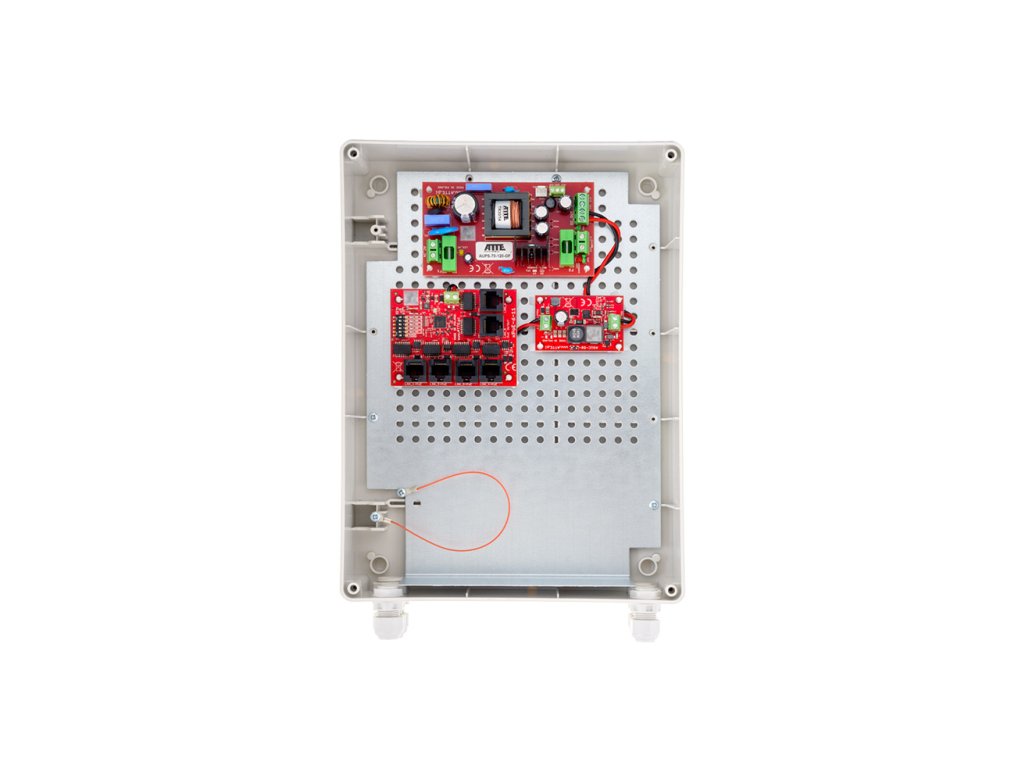

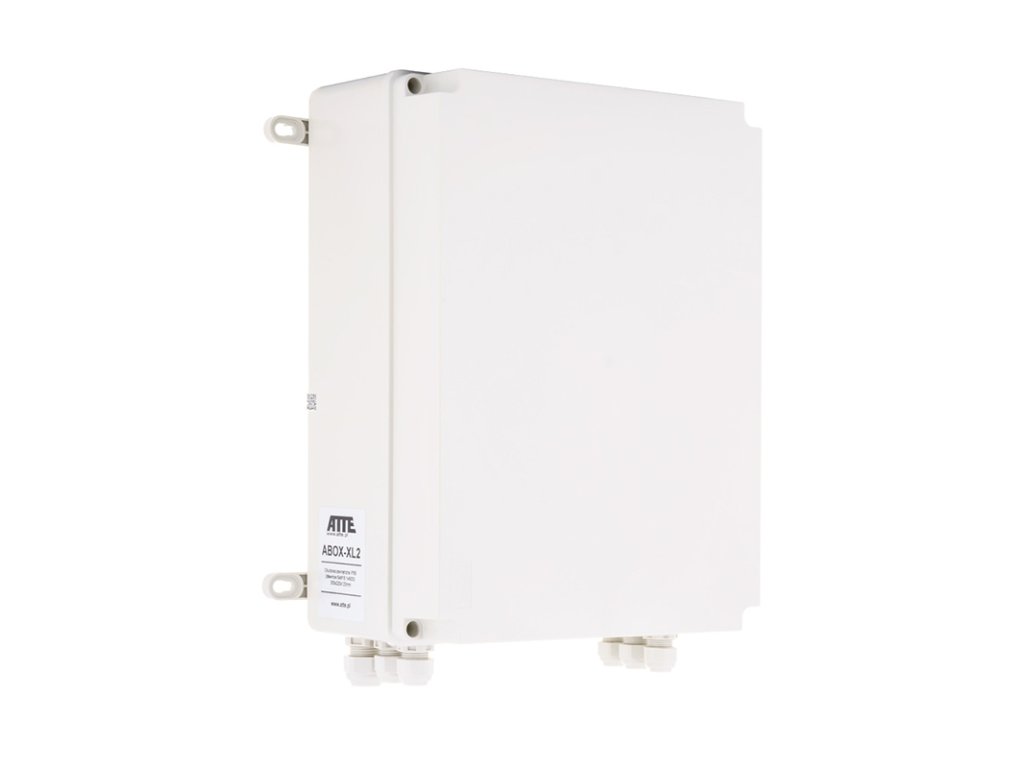

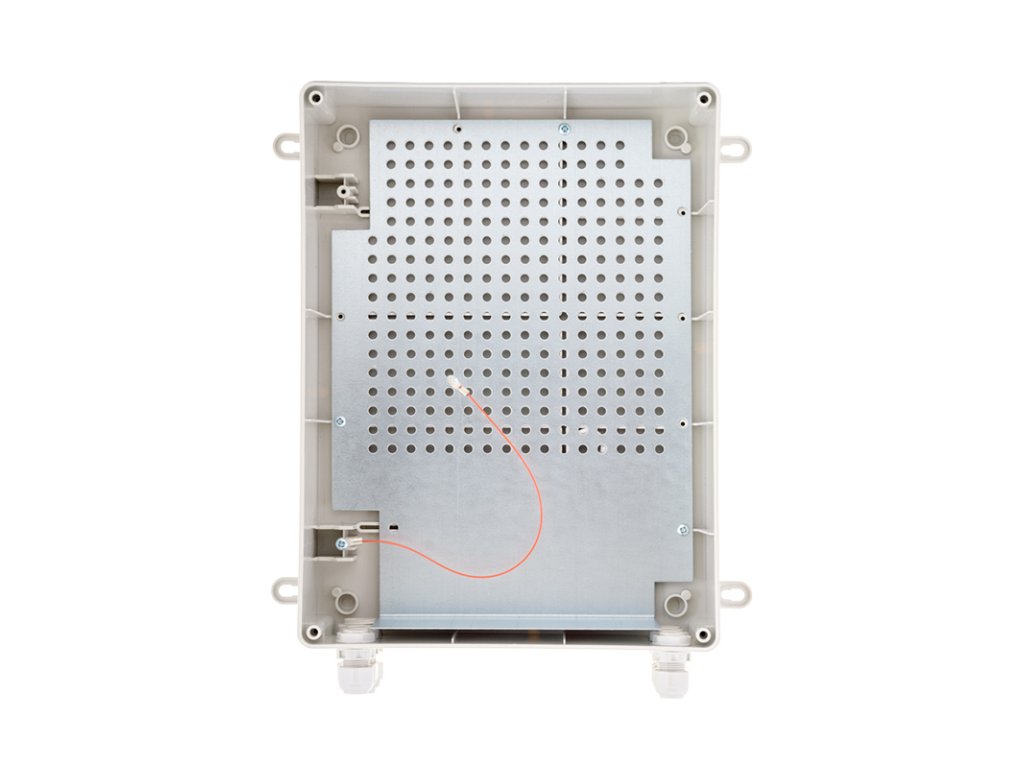

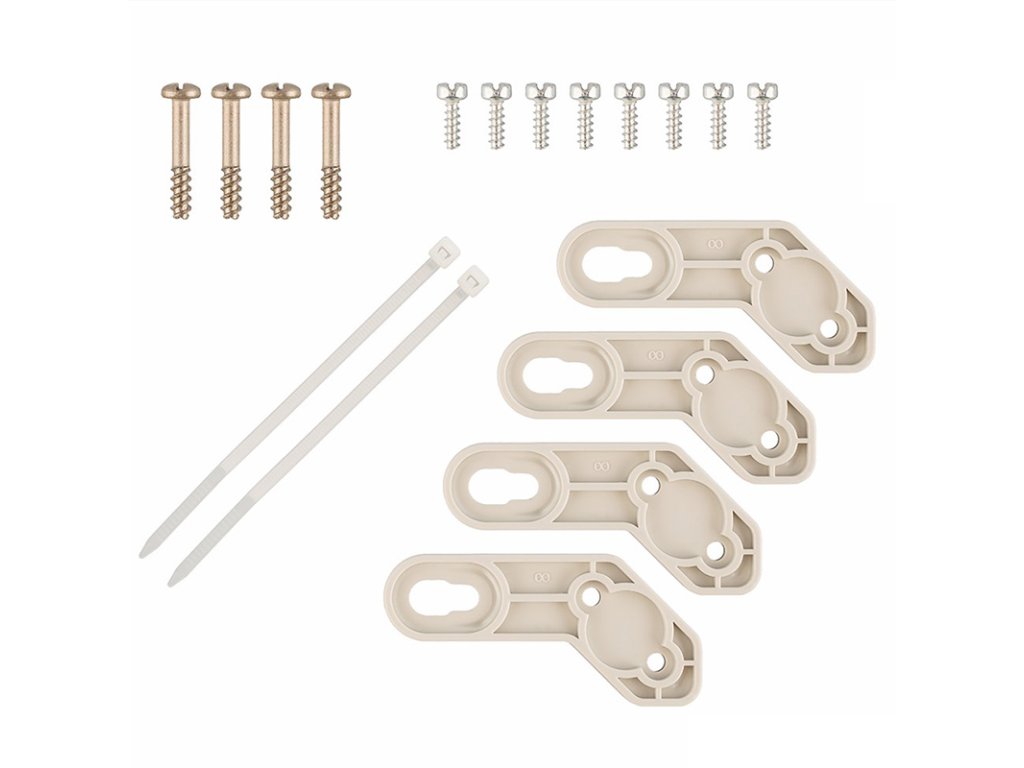

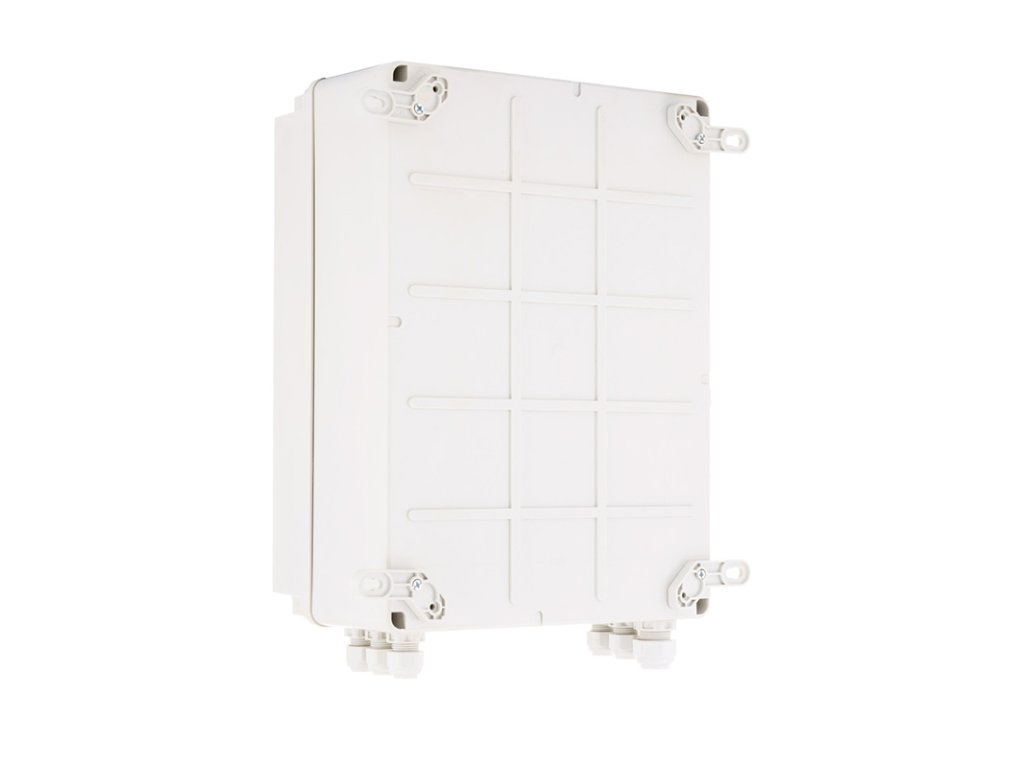

Všetky komponenty sú zatvorené v internej skrine série ABOX, ktorá zaručuje estetické uzatvorenie monitorovacích zariadení a ukončenie kabeláže vnútri budov. Skrine sú vyrobené z vysoko kvalitného plastu, odolného voči UV žiareniu a iným nepriaznivým atmosférickým podmienkam. Kryt a skrina sú spojené zabezpečovacím drôtom, ktorý uľahčuje servis. Súčasťou sú 4 držiaky umožňujúce montáž skrine bez porušenia stupňa ochrany IP56.

Obsah súpravy:

1x skrina ABOX-XL2
1x napájací zdroj AUPS-70-120-OF
1x menič ASUC-50-480-OF

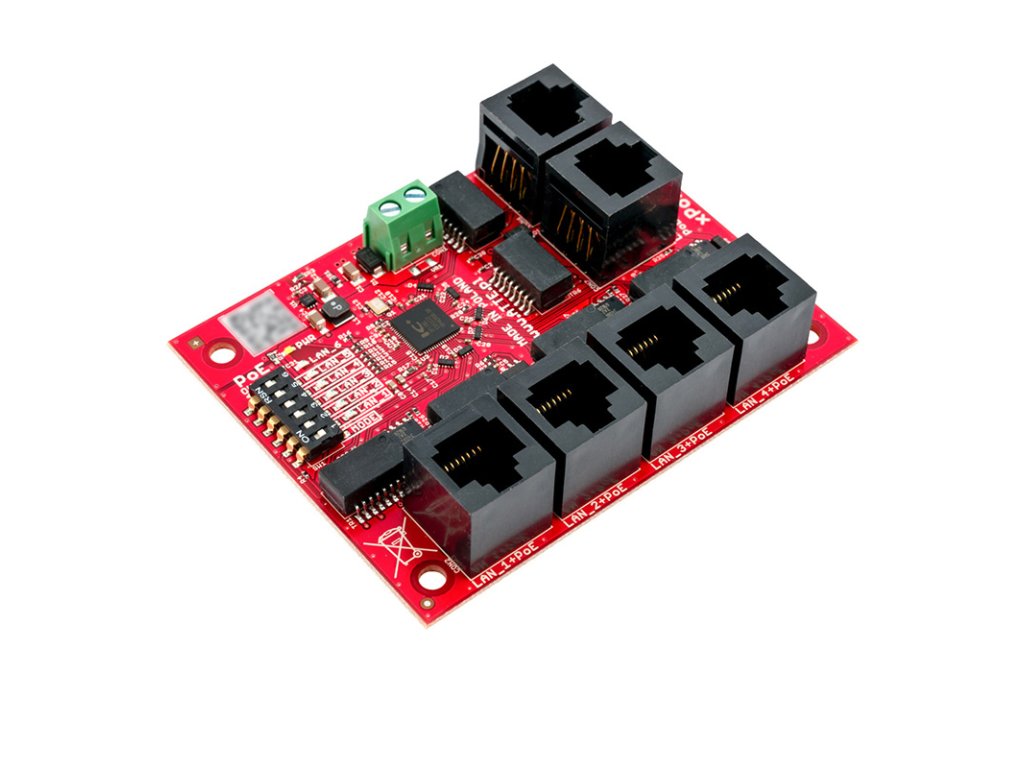

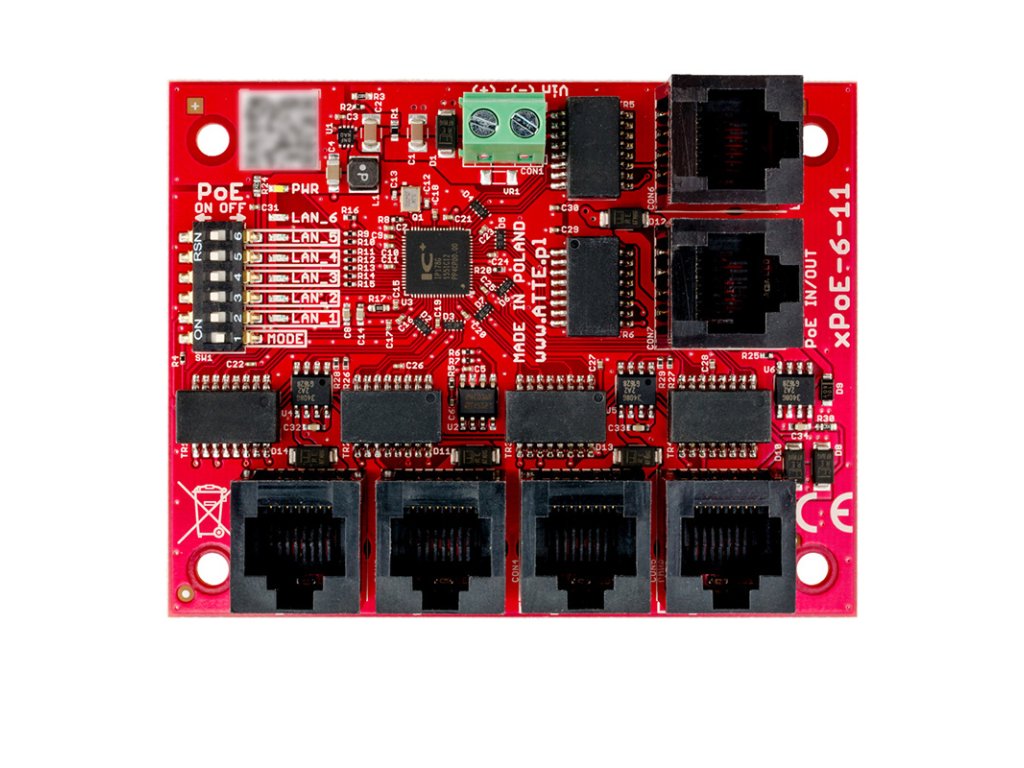

1x switch xPoE-6-11-OF

Najdôležitejšie vlastnosti:

režim Long Range umožňujúci prenos dát na 280m
možnosť napájania 5 prijímačov PoE 802.3at/af alebo PASSIVE
elektronická poistka nezávisle pre každý PoE kanál
možnosť vypnutia napájania na PoE portoch
optická signalizácia stavu napájania a prenosu dát
do 70W výkonu na porte LAN_5 PoE IN/OUT
do 40W výkonu na ostatných PoE portoch
jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
vysoká účinnosť modulu napájacieho zdroja (>90%)
dostupné dve hodnoty napájacieho napätia: 12VDC a 48VDC
dlhý čas udržania napájania v porovnaní s klasickými systémami využívajúcimi UPS napájacie zdroje

odolnosť voči spätnému polarizačnému napätiu
jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
možnosť rozšírenia a škálovania systému pripojením ďalších switchov série xPoE, IP a IPB, IPUPS
montáž modulov v ľubovoľnej perforovanej časti skrine (systém rastrovania)
montážna doska s výstrihom, "polica" pre akumulátor 7Ah
možnosť rezervy káblov vnútri skrine
kryt a skrina spojené drôtom pre uľahčenie servisu
odstup od steny/montážnej plochy

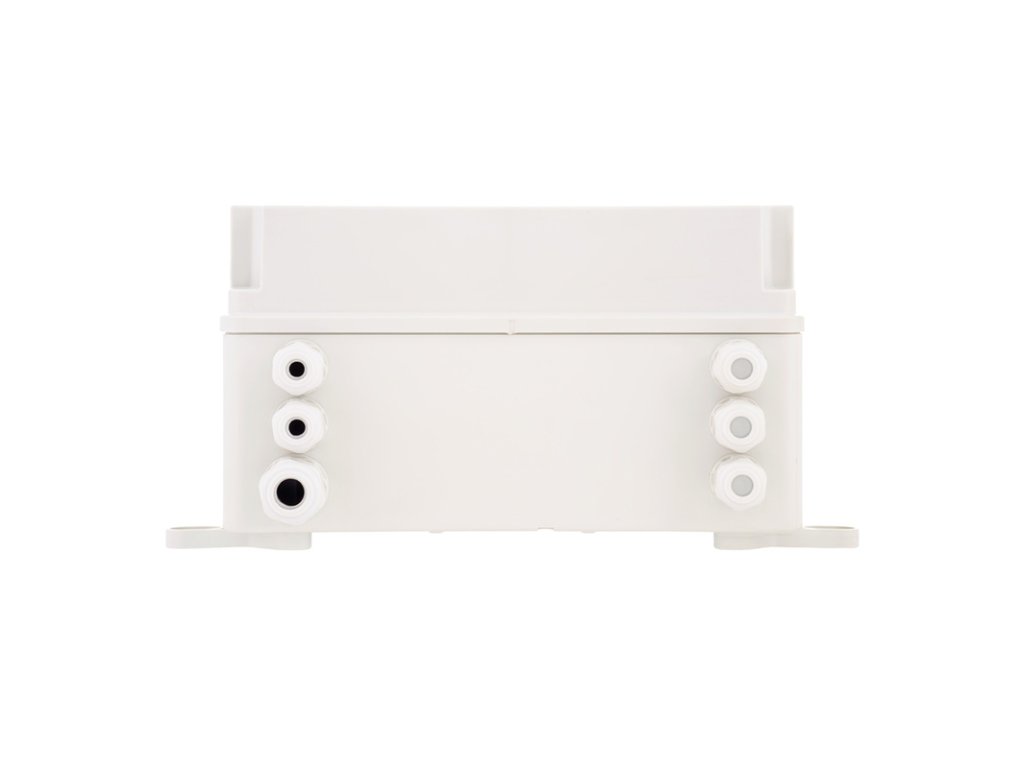

vstup káblami cez namontované v skrine kábelové vývodky: 5xM16 a 1xM20
možnosť montáže na stĺpoch alebo lampách pomocou adaptéra ADD-001 (predáva sa samostatne)

Plná ochrana inštalácie

Skrine série ABOX

Vonkajšie skrine série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojení montovaných v vonkajších podmienkach. Vysoko kvalitný plast zaručuje modelu IPUPS?17?11?H odolnosť voči UV žiareniu a nepriaznivým atmosférickým faktorom. Prepínače v sklínkach série ABOX sú vybavené montážnou doskou, ktorá má špeciálne otvorenie, ktoré umožňuje jednoduchú a pohodlnú montáž zariadení. Je kompatibilné s rozstupom montážnych otvorov modulov na zabudovanie, čo umožňuje montáž prepínača na ľubovoľné miesto montážnej dosky.

Najdôležitejšie vlastnosti a funkcie skrine série ABOX:

miesto na rezervu káblov vnútri skrine
súbor držiakov pre montáž skrine, ktoré umožňujú inštalatérovi montáž bez narušenia stupňa ochrany IP56
vstup káblami cez namontované v skrine gumové záslepky: 2x29mm

Technická špecifikácia:

1 x gelový alebo AGM 12V / 7Ah12 VDC +/-15%48 VDC +/- 2%90% @60W190-260 VAC, 50 Hz1 A alebo 2 A (vyberané skratkou JP1)Pomalá tavná poistka 3,15AOchrana portovLAN 1 ... LAN 6, VIN Prepäťová ochranaOchrana obvodu akumulátoraSignalizácia prevádzkyTechnické výstupyOUF – chýbajúce +DC_OUT napätieSpustenie pri absencii AC napätiaKontrola napájania na portochKonstrukcia skrineMontážStupeň ochranyPrevádzková teplotaRozmeryHmotnosť

Dodatočné parametre

IPUPS?5?11?XL2 / BCS-UPS/IP4/Z/E-S
Všeobecné
Počet LAN portov	6 portov RJ45 10/100Mbps, 5 x PoE a 1 x UPLINK
Funkcie portov	LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie switchu VÝSTUP PoE - k prijímačom PoE PASSIVE(do 40W) a 802.3af (do 15,4W), 802.3at (do 30W) LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie switchu VÝSTUP PoE (VIN > 48 VDC) - k prijímačom PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W) LAN6: UPLINK (bez napájania PoE)
Prevádzkový režim	Režim " ŠTANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m Režim " DLHÝ DOSAH" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Akumulátor (nie je súčasťou balenia)
Výstupné napätie napájacieho zdroja
Výstupné napätie PoE
Výkon napájacieho zdroja	72W
Účinnosť
Vstupné napätie
Nabíjací prúd akumulátora
Ochrana vstupu napájacieho zdroja
Ochrana výstupu napájacieho zdroja	Napájanie siete: elektronické ochrané opatrenie proti preťaženiu na úrovni 9 A (po skrate môže byť potrebné resetovanie napájacieho zdroja) Prevádzka z akumulátora: pomalá tavná poistka 6,3A
	LAN 1...LAN 4 Ochrana proti skratom 0,75A s automatickým návratom LAN 5 Ochrana proti skratom 1,25A s automatickým návratom
Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: pomalá tavná poistka 6,3A	Ochrana pred hlbokým vybitím: odpojenie akumulátora pre napätie pod 10,2 V s automatickým návratom po privedení sieťového napätia
AUPS-70-120-OF:	LED1 (žltá) - prítomnosť sieťového napätiaLED2 (zelená) - prítomnosť výstupného napätia LED3 (červená) - nabíjanie akumulátora xPoE-6-11-OF:LED diódy v konektoroch LAN 1 ... LAN 5 - prítomnosť napájania PoE na porte
AUPS-70-120-OF:	ACF – chýbajúce AC napätie Výstupy typu otvorený kolektor s maximálnym zaťažením 50mA (každý výstup)
Samoinštalovanie napájacieho zdroja po pripojení akumulátora
Preklápač PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5)
Bezhalogénový materiál, odolný voči UV žiareniu; namontovaná montážna doska so systémovým otvorením 4,8 mm v rastri 10,8 mm; namontované vývodky 5 x M16, 1 x M20
Nástenná, montážne držiaky
IP56
-20 až +50°C
300 x 220 x 120 mm
1.64 kg

Kategória:	Switche
EAN:	5902143690429
Hmotnost:	1.64 kg
