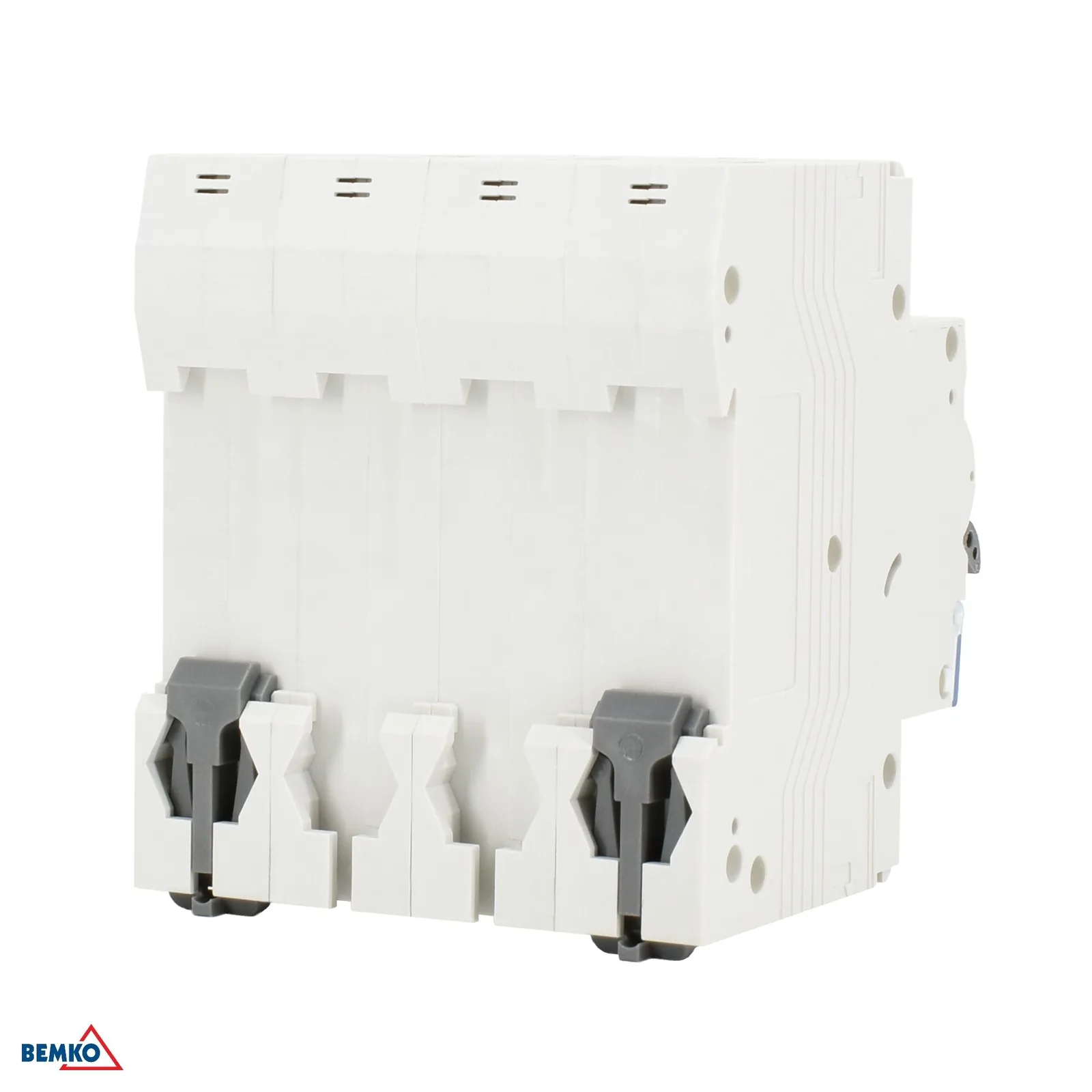

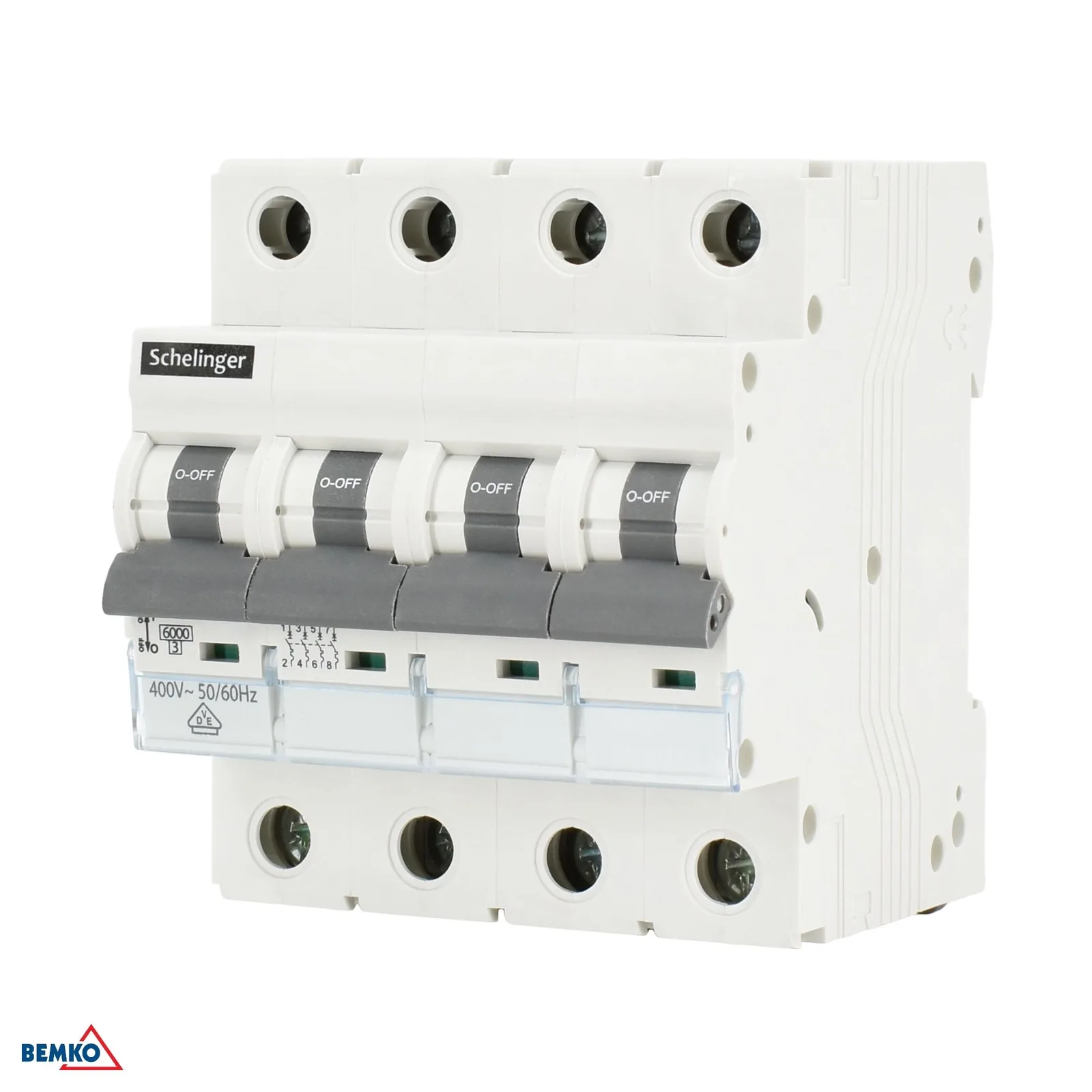

Štvorpólový modulový istič C16 16A 6KA Schelinger BM-A02-G8-4P-C16

Podrobný popis

Štvorpólový modulový istič Schelinger C16 16A 6 kA

Štvorpólový modulový istič Schelinger C16 je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka menovitému prúdu 16 A, vypínacej schopnosti 6 kA a charakteristike C je vhodný pre bežné aj mierne nábehové zaťaženia v rozvádzačoch a inštaláciách s napätím 400 V.~

• Menovitý prúd 16 A pre bežné elektrické okruhy.
• Vypínacia schopnosť 6 kA pre ochranu pri skratových prúdoch.
• Charakteristika C pre obvody s vyšším nábehovým prúdom.
• Štvorpólové vyhotovenie na použitie v trojfázových zapojeniach.
• Kompaktné modulové prevedenie vhodné do rozvádzača.

Výhody a použitie

Tento istič je vhodný tam, kde je potrebná účinná ochrana vodičov a zariadení pri napájaní 400 V / 50–60 Hz. Vďaka šírke 70 mm, výške 81 mm a dĺžke 69 mm ponúka praktické modulové vyhotovenie pre montáž do rozvádzača. Trieda obmedzenia energie 3 a menovité impulzné výdržné napätie 4 kV dopĺňajú jeho technické vlastnosti pri bežnej elektroinštalácii.

• Pre rozvádzače a pevné elektroinštalácie s napätím 400 V.
• Vhodný na ochranu obvodov so štartovacími prúdmi podľa charakteristiky C.
• Modulová šírka 4 moduly šetrí miesto v rozvádzači.
• Krytie IP20 je určené na montáž do vnútorného priestoru rozvádzača.
• Prevádzková teplota od -5 °C do +30 °C.

Kompatibilita

Istič je určený pre inštalácie a rozvádzače, v ktorých sa používa modulové štvorpólové riešenie s menovitým napätím 400 V.~ 50/60 Hz a menovitým prúdom 16 A. Pred montážou vždy overte zhodu s projektom a požiadavkami konkrétnej elektroinštalácie.

• Štvorpólové zapojenie.
• Menovité napätie 400 V~ 50/60 Hz.
• Menovitý prúd 16 A.
• Montáž do modulového rozvádzača.

Technické parametre

• Balenie v kartóne: 30 ks
• Charakteristika vypínania: C
• Trieda obmedzenia energie: 3
• Výška: 81 mm
• Menovité izolačné napätie: 400 V
• Dĺžka: 69 mm
• Menovité napätie: 400 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 16 A
• Vypínacia schopnosť pri skrate: 6 000 A
• Krytie: IP20
• Menovité impulzné výdržné napätie: 4 kV
• Šírka: 70 mm
• Značka: Schelinger
