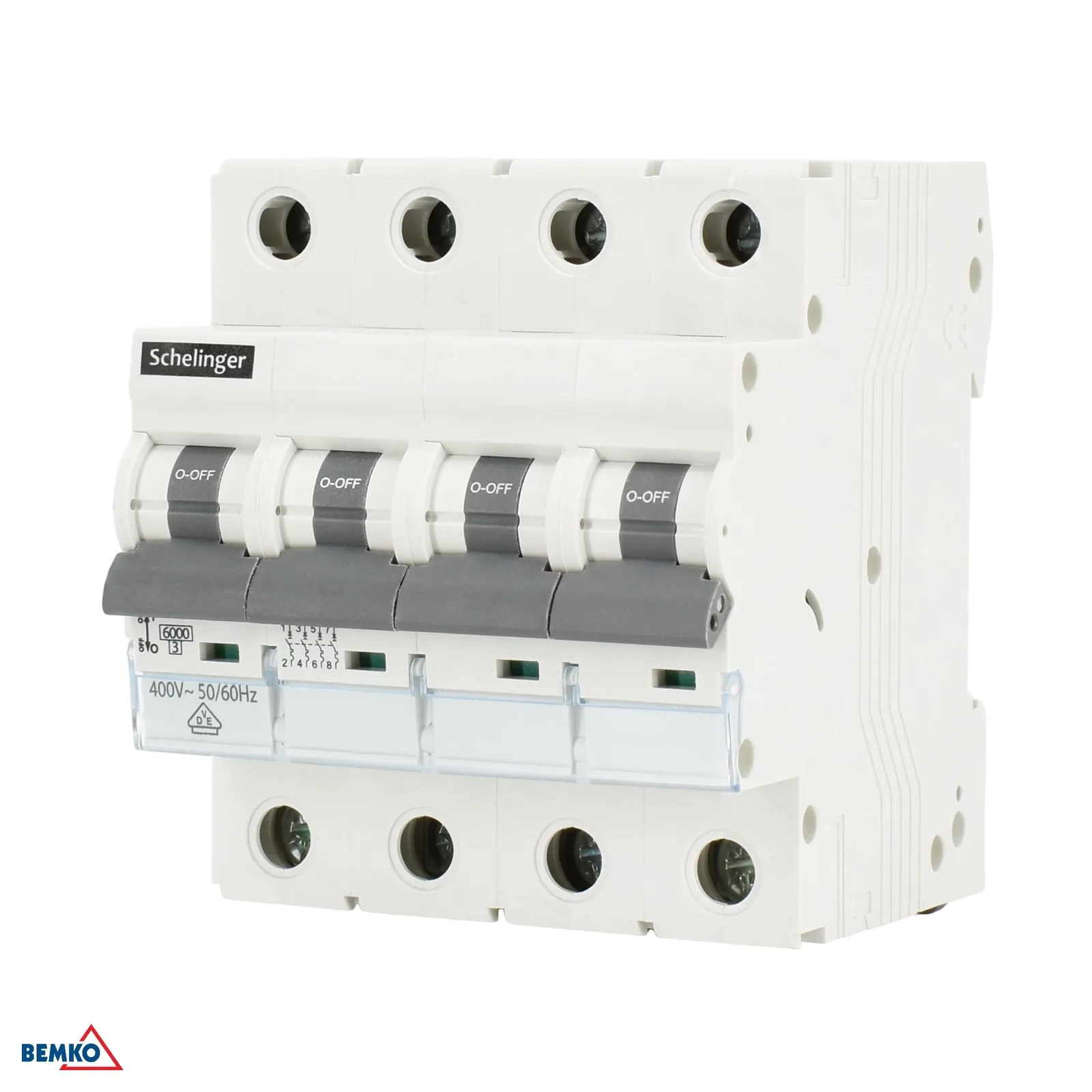

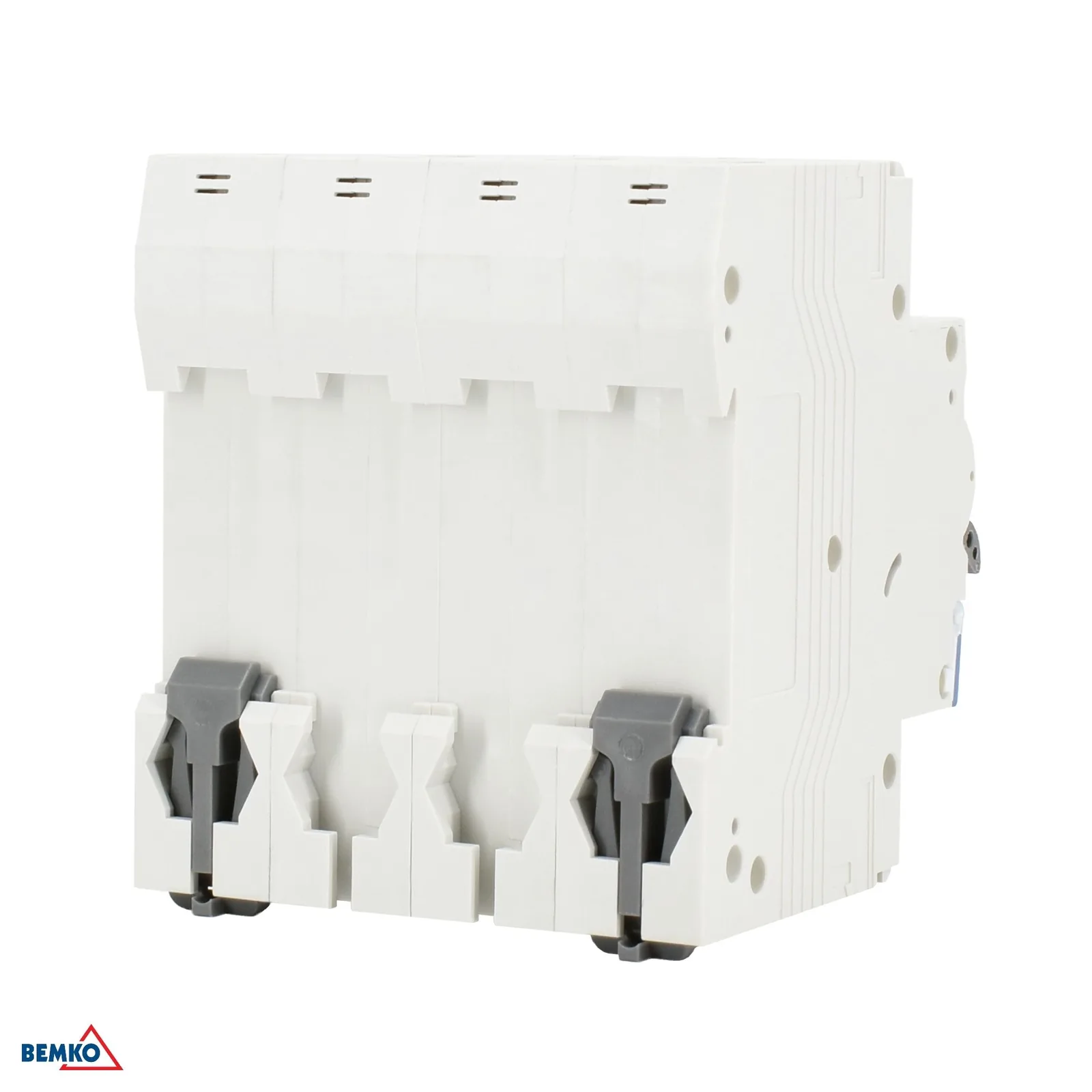

Štvorpólový modulový istič 6 kA B 13 A Schelinger BM-A02-G8-4P-B13

Podrobný popis

Štvorpólový modulový istič 6 kA B 13 A Schelinger

Štvorpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov v rozvádzačoch. Vďaka menovitému prúdu 13 A, charakteristike B a vypínacej schopnosti 6 kA je vhodný na bežné inštalácie, kde je dôležitá ochrana proti preťaženiu a skratu. Vyhotovenie pre montáž na DIN lištu a štyri moduly umožňujú prehľadné a priestorovo úsporné osadenie v rozvádzači.

• Štvorpólové vyhotovenie pre trojfázové obvody s neutrálnym vodičom.
• Charakteristika B je vhodná na štandardné záťaže s nižšími nábehovými prúdmi.
• Vypínacia schopnosť 6 kA pre účinnú ochranu pri skrate.
• Menovitý prúd 13 A pre bežné rozvody a menšie okruhy.
• Kompaktné modulové vyhotovenie: 4 moduly.

Použitie a kompatibilita

Tento modulový istič je určený do rozvádzačov a na montáž na DIN lištu. Je vhodný pre inštalácie s menovitým napätím 400 V~ 50/60 Hz a pre prevádzku v rozsahu teplôt od -5 °C do +30 °C. Pri výbere je dôležité overiť zhodu s projektom elektroinštalácie a požadovanými parametrami okruhu.

• Určený na osadenie do rozvádzača na DIN lištu.
• Menovité napätie: 400 V~ 50/60 Hz.
• Prevádzková teplota: -5 °C až +30 °C.
• Menovitá izolačná hladina Ui: 400 V.
• Prepätie Uimp: 4 kV.

Technické parametre

• Značka: Schelinger
• Typ: štvorpólový modulový istič
• Charakteristika: B
• Menovitý prúd: 13 A
• Menovité napätie: 400 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý skratový vypínací výkon: 6 kA
• Stupeň krytia (IP): IP20
• Prepätie: 4 kV
• Šírka: 70 mm
• Trieda obmedzenia energie: 3
• Výška: 81 mm
• Menovité izolačné napätie: 400 V
• Dĺžka: 69 mm
• Kartónové balenie: 30 ks
