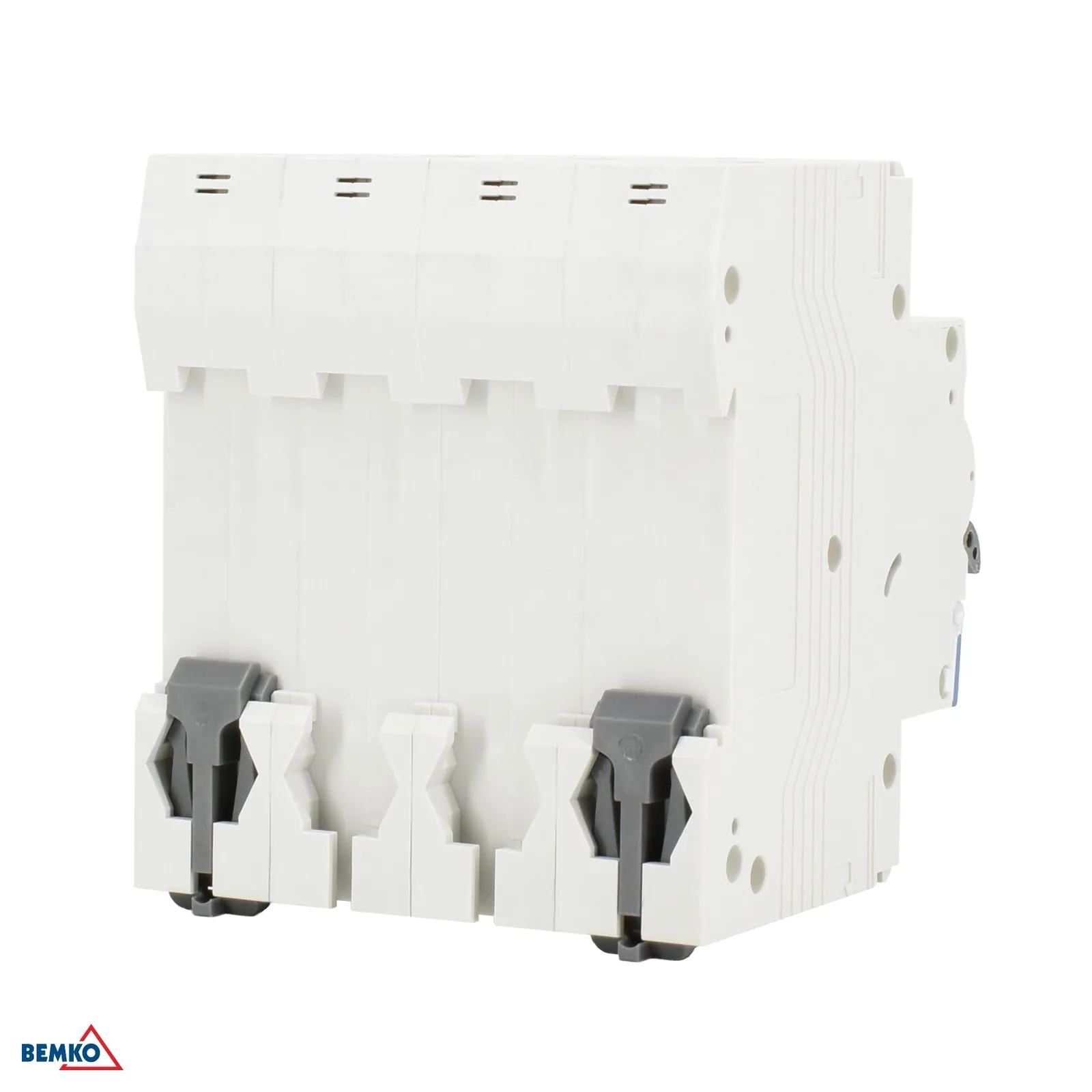

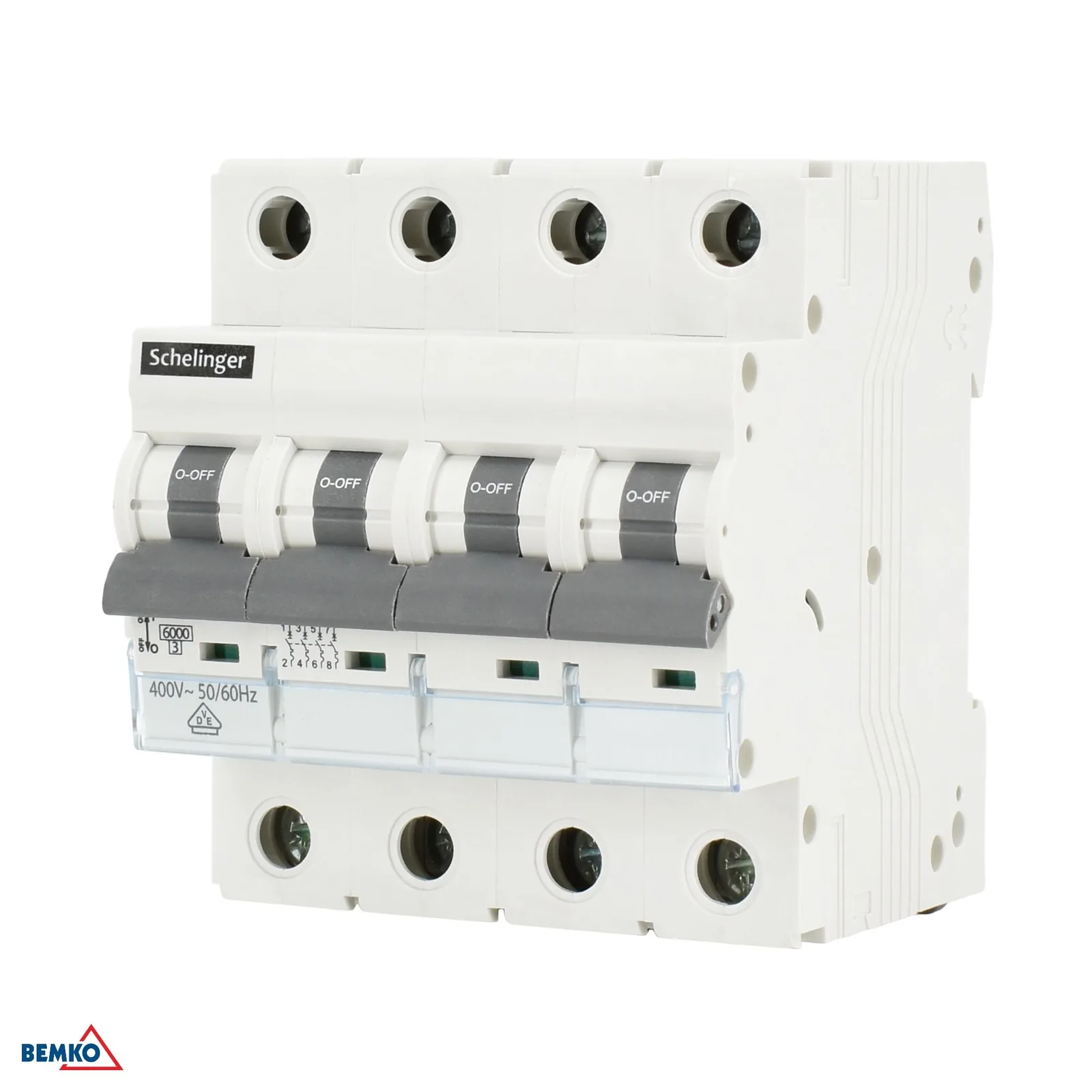

Štvorpólový modulový istič 40 A B 6 kA Schelinger BM-A02-G8-4P-B40

Podrobný popis

Štvorpólový modulový istič Schelinger 40 A, charakteristika B, 6 kA

Štvorpólový modulový istič Schelinger BM-A02-G8-4P-B40 je určený na spoľahlivú ochranu elektrických obvodov v rozvádzači. Vďaka menovitému prúdu 40 A, vypínacej schopnosti 6 kA a charakteristike B je vhodný tam, kde je potrebná rýchla reakcia na preťaženie a skrat pri bežných inštaláciách. Ide o kompaktné modulové vyhotovenie na montáž do rozvádzača, ktoré zaberá 4 moduly.

• Menovitý prúd 40 A pre bežné silovejšie obvody.
• Charakteristika B pre rýchlejšiu ochranu pri vyšších štartovacích prúdoch.
• Vypínacia schopnosť 6 kA pre spoľahlivú ochranu pri skrate.
• Štvorpólové vyhotovenie vhodné pre trojfázové aplikácie s vodičom N.
• Kompaktné rozmery na montáž do rozvádzača na DIN lištu.

Hlavné výhody

Tento istič kombinuje praktické rozmery s parametrami, ktoré sú dôležité pri návrhu a ochrane elektroinštalácie. Menovité napätie 400 V AC a izolačné napätie Ui 400 V zodpovedajú použitiu v štandardných rozvádzačoch, zatiaľ čo prepäťová odolnosť Uimp 4 kV zvyšuje jeho odolnosť pri napäťových špičkách. Krytie IP20 je určené na inštaláciu do uzavretého rozvádzača.

• Menovité napätie 400 V~ 50/60 Hz.
• Izolačné napätie Ui: 400 V.
• Prepäťová odolnosť Uimp: 4 kV.
• Krytie IP20 pre použitie v rozvádzači.
• Rozmery 70 × 81 × 69 mm pre úsporné osadenie.

Použitie

Istič je vhodný pre montáž do elektroinštalačného rozvádzača a využije sa pri ochrane vybraných obvodov v domácnostiach, prevádzkach aj technických miestnostiach. Vďaka štyrom pólom je vhodný pre trojfázové zapojenia, kde je potrebné spínanie a ochrana všetkých vodičov podľa návrhu inštalácie. Prevádzkový rozsah od -5 °C do +30 °C zodpovedá bežným podmienkam v interiéri.

• Vhodný do rozvádzača na DIN lištu.
• Štvorpólové zapojenie pre trojfázové obvody.
• Prevádzka v rozsahu od -5 °C do +30 °C.
• Určený na ochranu elektrických obvodov pred preťažením a skratom.

Technické parametre

• Kartón: 30 ks
• Charakteristika: B
• Energetická obmedzovacia trieda: 3
• Výška: 81 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 40 A
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Krytie (IP): IP20
• Prepäťová odolnosť: Uimp: 4 kV
• Šírka: 70 mm
• Značka: Schelinger
