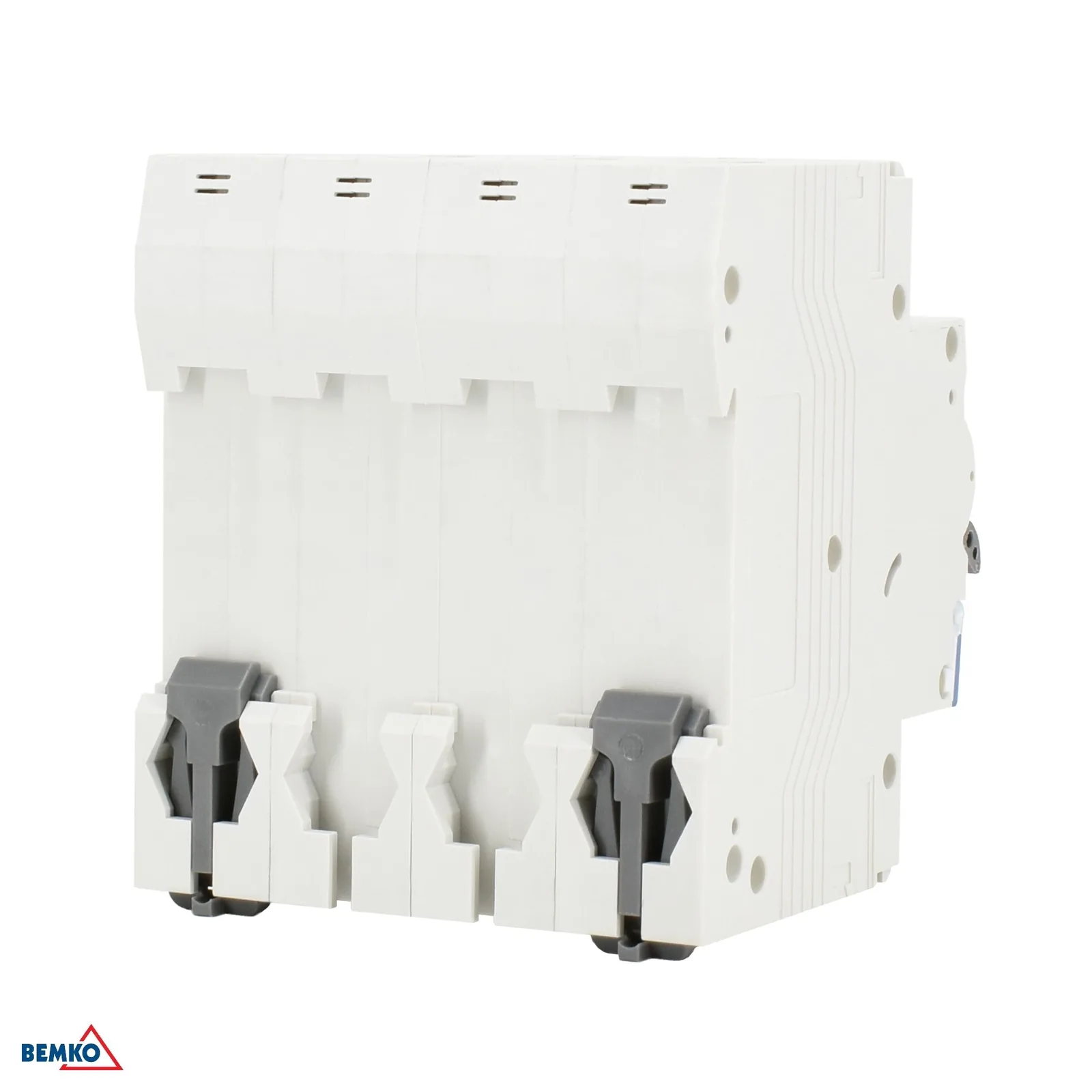

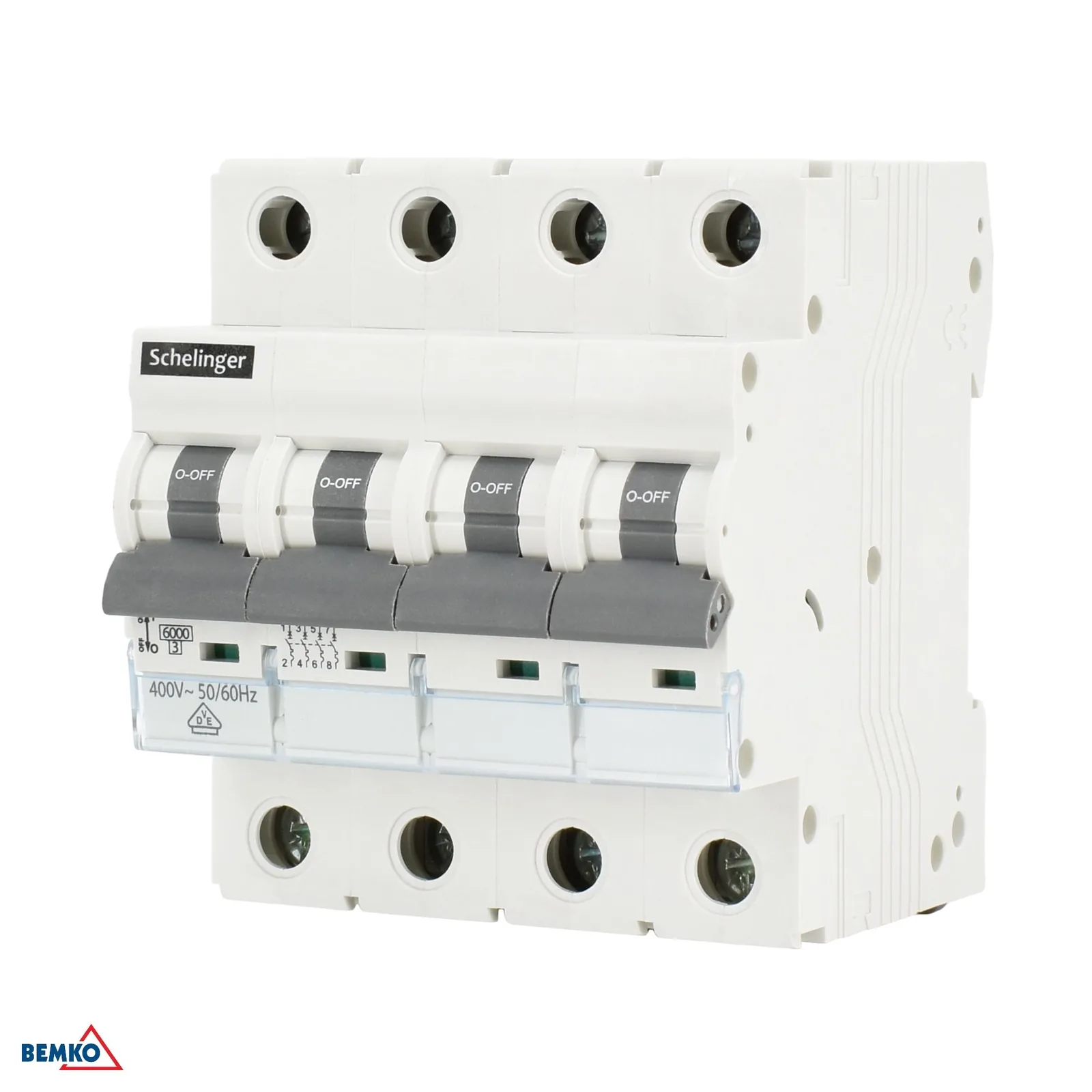

Štvorpólový istič Schelinger C 25A 6KA BM-A02-G8-4P-C25

Podrobný popis

Štvorpólový istič Schelinger C 25 A 6 kA

Štvorpólový istič Schelinger je určený na spoľahlivú ochranu elektrických rozvodov pred preťažením a skratom. Vďaka menovitému prúdu 25 A, vypínacej schopnosti 6 kA a charakteristike C je vhodný do rozvádzačov, kde sa vyžaduje stabilná a bezpečná prevádzka pri bežnom aj mierne vyššom rozbehovom zaťažení. Kompaktné modulové vyhotovenie so šírkou 4 moduly uľahčuje montáž na DIN lištu a hodí sa do štandardných rozvádzačových zostáv. Menovité napätie 400 V AC pri frekvencii 50/60 Hz a izolačné napätie Ui 400 V potvrdzujú použitie v bežných inštaláciách NN rozvodov.

• ochrana proti preťaženiu a skratu v 4-pólovom zapojení
• charakteristika C pre bežné inštalácie s vyššími rozbehovými prúdmi
• vypínacia schopnosť 6 kA pre spoľahlivú ochranu obvodu
• kompaktné modulové vyhotovenie – 4 moduly
• vhodný do rozvádzačov s menovitým napätím 400 V AC

Hlavné výhody

Istič Schelinger ponúka prehľadné riešenie pre ochranu elektrických okruhov v domácich aj technických rozvodoch. Energetická obmedzovacia trieda 3 pomáha pri obmedzení účinkov poruchového prúdu a prevádzková teplota od -5 °C do +30 °C umožňuje použitie v bežných vnútorných podmienkach.

• menovitý prúd 25 A
• energetická obmedzovacia trieda 3
• prevádzková teplota od -5 °C do +30 °C
• nominálne napätie 400 V~ 50/60 Hz
• stupeň krytia IP20 pre montáž do rozvádzača

Použitie a kompatibilita

Tento štvorpólový modulový istič je vhodný pre rozvádzače a elektrické inštalácie, kde treba chrániť viacpólový obvod v jednom kompaktnom module. Uplatní sa v štandardných NN inštaláciách s montážou na DIN lištu, najmä tam, kde sa vyžaduje charakteristika C a menovitý prúd 25 A.

• vhodný do rozvádzačov na DIN lištu
• určený pre 4-pólové zapojenie
• kompatibilný s inštaláciami 400 V~ 50/60 Hz
• ideálny pre obvody s menovitým prúdom 25 A

Technické parametre

• Značka: Schelinger
• Kód produktu: BM-A02-G8-4P-C25
• EAN: 5900280995179
• Typ: štvorpólový istič
• Menovitý prúd: 25 A
• Charakteristika: C
• Menovité napätie: 400 V~ 50/60 Hz
• Izolačné napätie: Ui 400 V
• Rázové napätie: Uimp 4 kV
• Vypínacia schopnosť pri skrate: 6 kA
• Počet modulov: 4
• Stupeň krytia: IP20
• Energetická obmedzovacia trieda: 3
• Prevádzková teplota: -5 °C až +30 °C
• Výška: 81 mm
• Dĺžka: 69 mm
• Šírka: 70 mm
• Balenie: 3 ks
• Kartón: 30 ks
