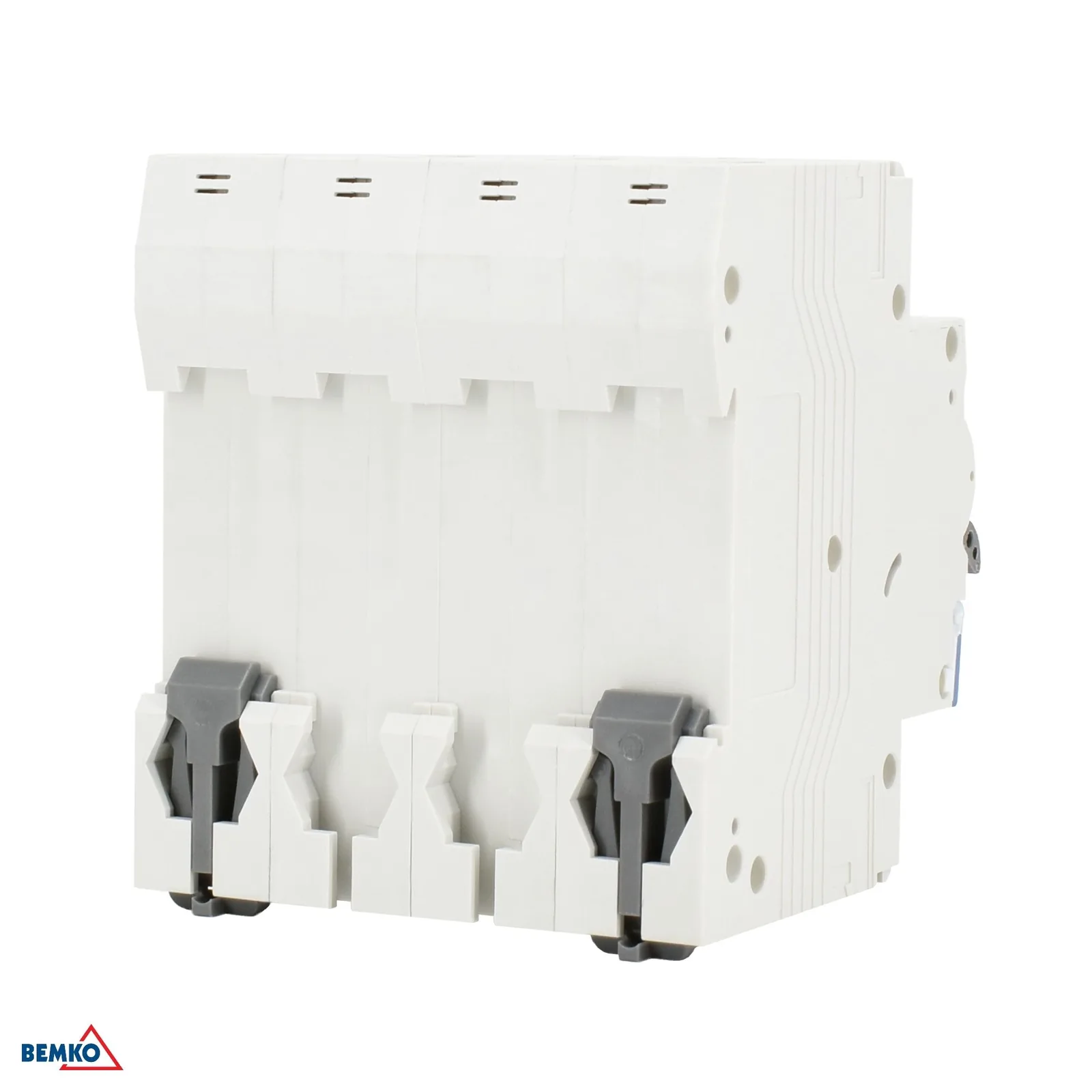

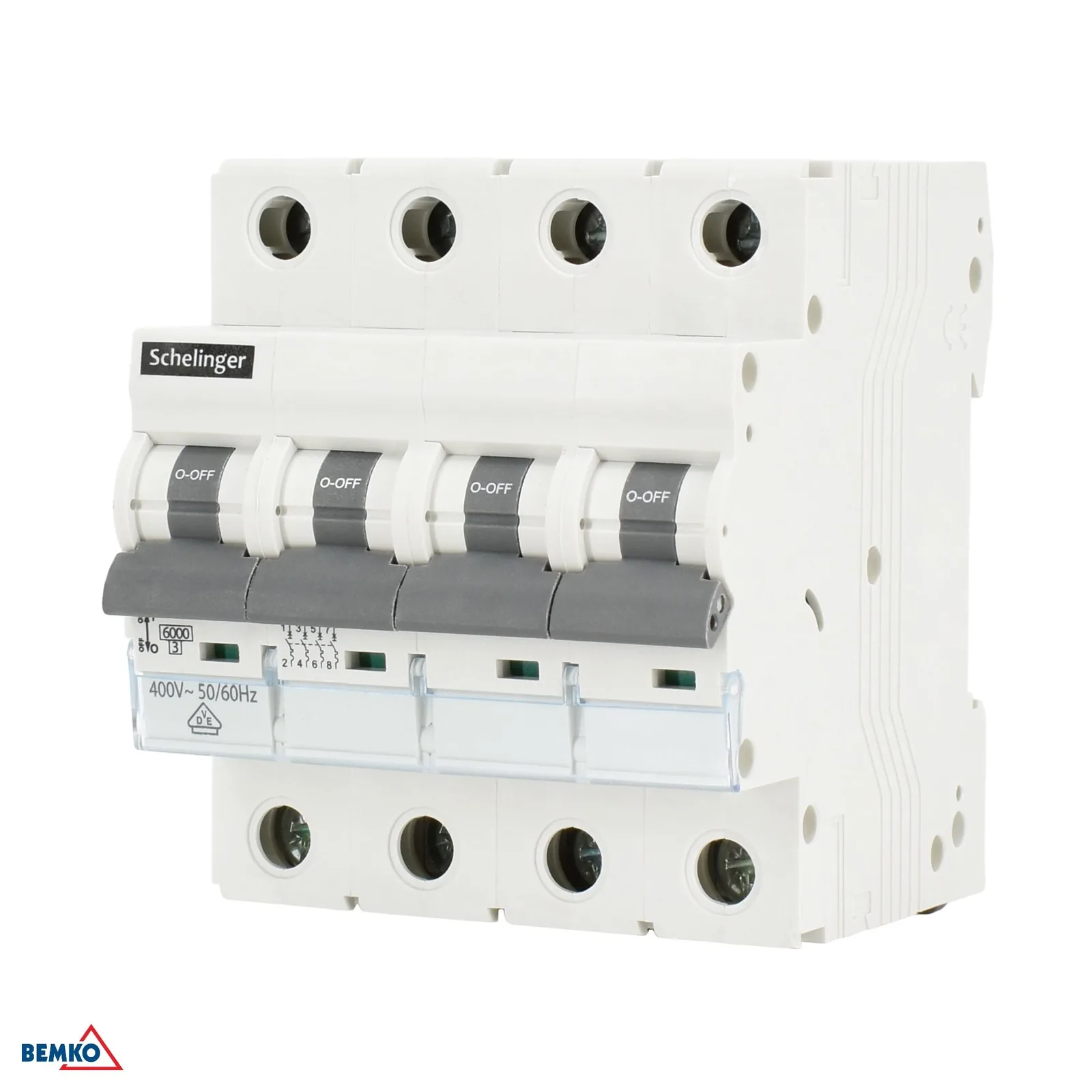

Štvorpólový istič Schelinger 63A C 6KA 4-modulový BM-A02-G8-4P-C63

Podrobný popis

Štvorpólový istič Schelinger 63 A C 6 kA, 4-modulový

Štvorpólový istič Schelinger BM-A02-G8-4P-C63 je určený na spoľahlivú ochranu elektrických rozvodov v inštaláciách s menovitým napätím 400 V. Vďaka C charakteristike a menovitému prúdu 63 A je vhodný pre bežné rozvody, kde sa vyžaduje vyvážený pomer medzi citlivosťou a odolnosťou voči krátkodobým prúdovým špičkám. Zariadenie má vypínaciu schopnosť 6 kA, čo pomáha pri ochrane obvodu pri skrate. Kompaktné 4-modulové vyhotovenie uľahčuje montáž do rozvádzača, pričom rozmery 70 × 81 × 69 mm umožňujú praktické osadenie aj v priestorovo úspornejších zostavách.

• štvorpólové vyhotovenie pre rozvádzače a elektrické inštalácie
• C charakteristika pre bežné okruhy s krátkodobými prúdovými špičkami
• menovitý prúd 63 A
• vypínacia schopnosť 6 kA
• 4-modulové prevedenie pre jednoduchú montáž
• menovité napätie 400 V~ 50/60 Hz

Hlavné výhody

• ochrana obvodu pred preťažením a skratom
• kompaktné rozmery pre prehľadné osadenie do rozvádzača
• stupeň krytia IP20 pre použitie v suchom vnútornom prostredí
• izolačné napätie Ui 400 V a prepäťové napätie Uimp 4 kV
• prevádzková teplota od -5 °C do +30 °C

Použitie

Tento istič je vhodný do rozvádzačov v domácich aj technických inštaláciách, kde je potrebné spoľahlivo chrániť trojfázové alebo viacpólové okruhy. Vďaka štvorpólovému vyhotoveniu sa hodí najmä tam, kde je potrebné prepínať a chrániť viac vodičov súčasne. Pri výbere je dôležité overiť správne dimenzovanie podľa konkrétneho elektrického obvodu a požiadaviek elektroinštalácie.

• vhodný do elektrických rozvádzačov
• určený pre inštalácie s napätím 400 V
• praktické riešenie pre viacpólové obvody
• vhodný na vnútorné použitie

Technické parametre

• Značka: Schelinger
• Menovitý prúd: 63 A
• Charakteristika vypínania: C
• Vypínacia schopnosť pri skrate: 6 kA
• Menovité napätie: 400 V~ 50/60 Hz
• Počet modulov: 4
• Šírka: 70 mm
• Výška: 81 mm
• Dĺžka: 69 mm
• Izolačné napätie: Ui: 400 V
• Prepätové napätie: Uimp: 4 kV
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Trieda obmedzenia energie: 3
• Balenie: 3 ks
• Kartón: 30 ks
