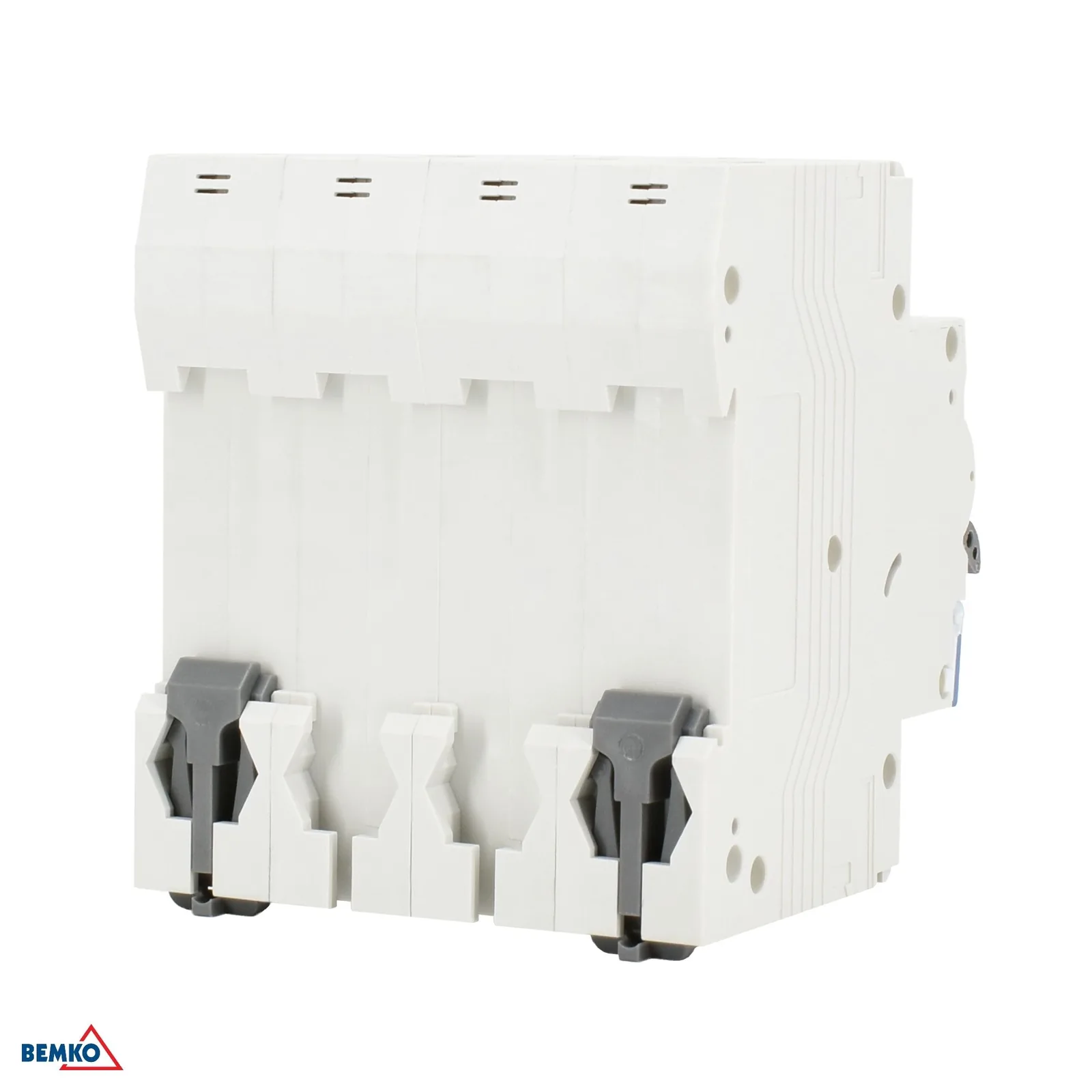

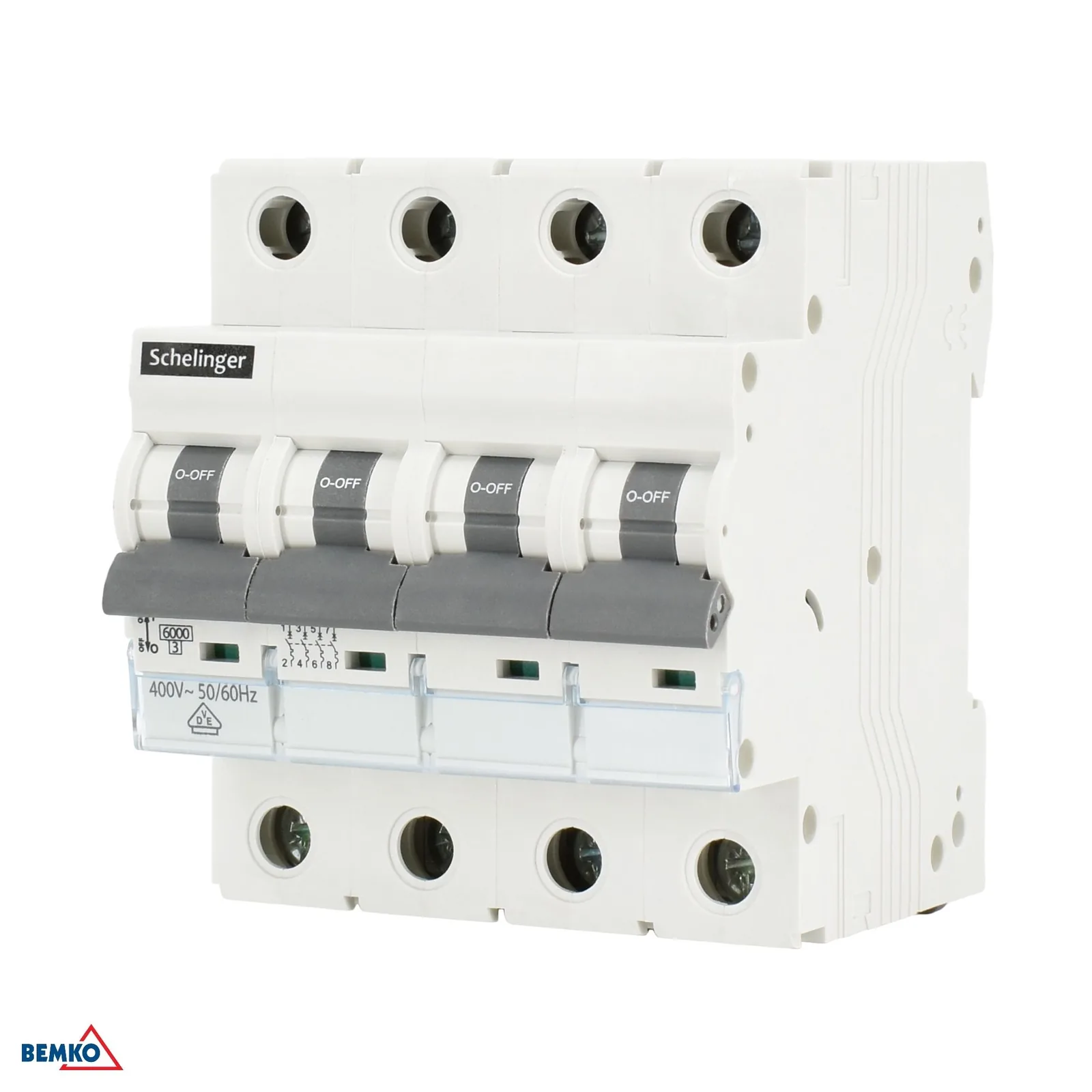

Štvorpólový istič C 13A 6KA Schelinger BM-A02-G8-4P-C13

Podrobný popis

Štvorpólový istič Schelinger C 13 A 6 kA

Štvorpólový istič Schelinger BM-A02-G8-4P-C13 je určený na spoľahlivú ochranu elektrických rozvodov pred nadprúdom a skratom. Vďaka menovitému prúdu 13 A, vypínacej schopnosti 6 kA a charakteristike C je vhodný pre bežné rozvody, kde treba účinnú ochranu pri štarte a prevádzke pripojených zariadení.

• 4-pólové vyhotovenie pre trojfázové rozvody
• Menovitý prúd 13 A
• Vypínacia schopnosť 6 kA
• Charakteristika C pre štandardné zaťaženie
• Určený na montáž do modulového rozvádzača

Hlavné výhody

Tento modulový istič ponúka kompaktné rozmery a prehľadné zapojenie v rozvádzači. Menovité napätie 400 V~ 50/60 Hz, izolačné napätie Ui 400 V a prepäťové napätie Uimp 4 kV potvrdzujú jeho použitie v bežných inštaláciách nízkeho napätia. Stupeň krytia IP20 zodpovedá použitiu vo vnútri rozvádzača.

• Kompaktné modulové vyhotovenie so šírkou 70 mm
• Vhodný pre vnútorné rozvádzače so stupňom krytia IP20
• Prevádzková teplota od -5 °C do +30 °C
• Rozmery vhodné na osadenie do rozvádzača: 69 × 70 × 81 mm
• Energetická obmedzovacia trieda 3

Použitie

Istič je určený pre elektrické rozvádzače a rozvodné aplikácie, kde je potrebná ochrana štyroch pólov. Uplatní sa najmä pri trojfázových obvodoch a pri inštaláciách, kde sa vyžaduje modulové riešenie so štandardným menovitým prúdom 13 A.

• Ochrana elektrických obvodov v rozvádzači
• Vhodný pre trojfázové rozvody
• Použitie v modulových inštaláciách na DIN lištu
• Pre obvody s menovitým prúdom 13 A

Technické parametre

• Kartón: 30 ks
• Typ charakteristiky: C
• Energetická obmedzovacia trieda: 3
• Výška: 81 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 13 A
• Vypínacia schopnosť pri skrate: Icn: 6 000 A
• Stupeň krytia (IP): IP20
• Prepäťové napätie: Uimp: 4 kV
• Šírka: 70 mm
• Značka: Schelinger
