Podrobný popis

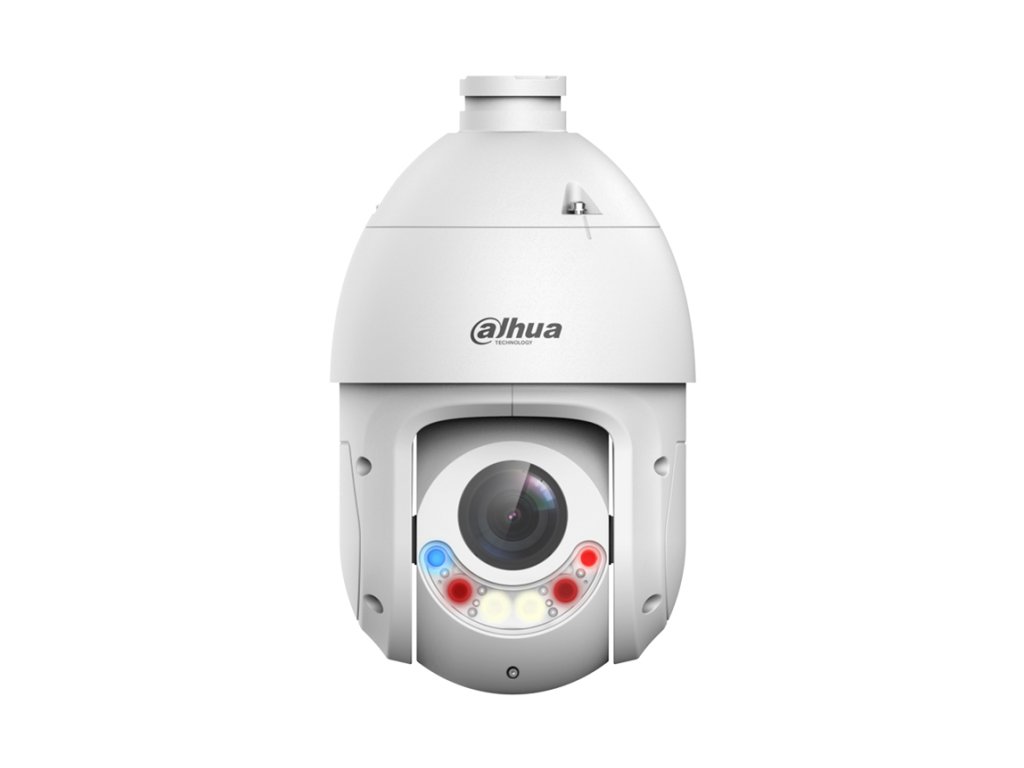

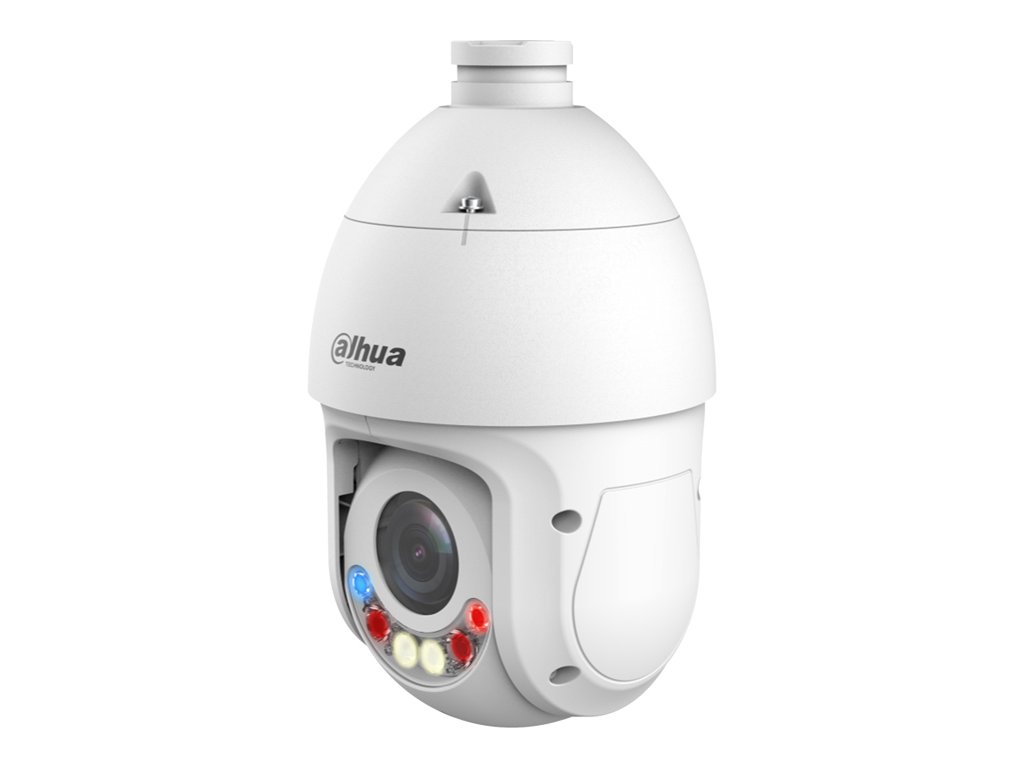

Otáčacia kamera SD4E425GB-HNR-A-PV1 - DAHUA

---

SD4E425GB-HNR-A-PV1 je otáčacia kamera fungujúca v systéme IP. V kamere bol použitý snímač 1/2.8” CMOS, ktorý umožňuje dosiahnuť ostrý a jasný obraz v rozlíšení 2560 x 1440(4Mpx). Zariadenie má tiež zabudované 2 IR reflektory s dosahom až 100m a 2 reflektory bieleho svetla s dosahom do 50m. Ďalšou výhodou tohto modelu kamery je zabudovaný slot na pamäťové karty MicroSD do 512GB. Kryt kamery bol vytvorený v štandarde IP66. Kamera má zabudovaný mikrofón a reproduktor, ktoré umožňujú hlasovú komunikáciu. Kamera je napájaná napätím 12V DC alebo PoE+

Vlastnosti PTZ:

• Rozsah otáčania/sklonu: 0° do 360°, Sklon: -15° do +90°, autootoč: 180°
• Ručná kontrola rýchlosti: Otáčanie: 0,1°–200°/s, Sklon: 0,1°–120°/s
• Rýchlosť predvolieb : Panoramovanie: 240°/s; Sklon: 200°/s
• Počet predvolieb: 300
• Pamäť po vypnutí napájania: Áno
• Počet trás: 8
• Počet patrol: 5
• Počet skenovaní: 5
• Nečinnosť: aktivácia predvoľby, trasy, skenovania, patrólu

Technické parametre:

Snímač:
• 1/2.8" PS CMOS
Rozlíšenie:
• 4Mpx (2560x1440)
Digitálny zoom:
• 16x
Optický zoom:
• 25x
Citlivosť:
• 0.005Lux
Objektív:
• 5 mm–125 mm variabilný
IR osvetľovač:
• Áno, dosah do 100m
Biely svetelný osvetľovač:
• Áno, dosah do 50m
Slot pre kartu Micro SD:
• Áno, karta do 512G
Audio vstup/výstup:
• 1/1
Alarm vstup/výstup:
• 2/1
Komprimácia obrazu:
• H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Funkcie obrazu: ICR, BLC, HLC, ROL, 3D NR, EIS, Defog
• Široký dynamický rozsah: Áno, WDR 120dB
• Auto sledovanie: Áno, funkcia automatického sledovania objektu
• Vybrané inteligentné funkcie: detekcia tváre, prekonanie línie, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)
• Funkcia aktívneho odstrašovania: Áno
• SMD 4.0: Áno, filtrovanie falošných alarmov
• Konfigurácia a diaľková správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
Trieda vodotesnosti:
• IP66
Prevádzková teplota:
• -40°C do +65°C
Napájanie:
• 12 VDC alebo PoE
Rozmery:
• 269.9 × 160mm
Hmotnosť:
• 2.6kg

---

Plný potenciál snímača

Technológia STARVIS

Technológia Starvis je riešenie, ktoré umožňuje využiť plný potenciál snímačov CMOS. Zvýšenie citlivosti snímača prebieha prostredníctvom použitia tzv.

zadného osvetlenia (ang. back ilumination), čo je konštrukcia, v ktorej sú svetlocitlivé prvky umiestnené priamo za farebnými filtrami, pred vrstvou prenosových dráh. Vďaka tomu sa znásobuje pravdepodobnosť zachytenia jedného fotónu, čo vedie k možnosti zaznamenania jasného obrazu v podmienkach slabého osvetlenia.

Nevýhodou tohto typu konštrukcie je výrazný nárast šumu a tendencia premiešavať sa farby medzi susednými pixlami, preto kamery priemyselné používať snímače Starvis, ako je SD49825XB-HNR

, vždy vyžadujú použitie algoritmov na optimalizáciu obrazu, ako je digitálna redukcia šumu 3D-DNR, WDR alebo BLC.

Obr. 1. Možnosti snímačov STARVIS /zdroj: SONY

---

Regulovateľný uhol nahrávania

Variabilný objektív 5 - 125mm

Použitý snímač CMOS vo veľkosti

1/2.8" palca a objektív so zmenou ohniskovej vzdialenosti 5-125mm umožňuje dosiahnuť regulovateľný uhol pozorovania od cca 51.9° do 3.0° horizontálne. Takáto konštrukcia objektívu umožňuje, že prezentovaný model je ideálny nielen na zdieľanie detailov, ale aj na nahrávanie celkových udalostí v rámci sledovanej scény. Zároveň vďaka vysokej rozlíšenosti snímača - 2560 x 1440p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobne analyzovať obsah nahrávok prostredníctvom 16-násobného digitálneho zoomu.

Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pre štandardný snímač 1/2.8")

---

Efektívna kompresia údajov

Štandard H.265/ HVEC

Nové modely sieťových kamier DAHUA využívajú na kompresiu video materiálu efektívny kodek

HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosového pripojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory pásma, čo v systémoch monitoringu CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupného prenosu pripojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.

Obr.4 Rozdiely medzi efektívnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere SD4E425GB-HNR-A-PV1 sa dá voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Inteligentná analýza obrazu

Séria WizSense

Kamera SD4E425GB-HNR-A-PV1 patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizSense patrí najmä SMD 4.0, čo je najnovšia technológia, ktorá takmer úplne obmedzuje falošné poplachy. Algoritmy AI v sérii WizSense tiež dokážu rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci so Smart NVR kamera má aj funkcie inteligentného vyhľadávania, dokumentovanie udalostí a zlučovanie do filmov z udalostí. Technológia Quick Pick môže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samoadaptácia scény) sa opiera o algoritmus hlbokého učenia, ktorý inteligentne identifikuje rôzne scény a prispôsobuje sa ich optimálnym obrazom.

---

Technické špecifikácie:

Farba: 0.005 lux@F1.61/1 s–1/30,000 sH: 51.9°–3.0°; V: 39.7°–2.2°; D: 63.1°–3.7°Tak, dosah do Áno, dosah do Mechanický ICR4M (2560 × 1440); 3M (2048 × 1536); 3M (2304 ×H.265+ / 4M/3M/1080p/1.3M/720p @(1–25/30 snímok/s)H.264: 96Kbps - 14848KbpsFunkcie obrazuAGCÁnoAuto/prírodný/street lampy/exteriér/manuálne/regiónový prispôsobenýÁnoÁnoÁnoÁno3D NR; Zrkadlo/flip (0°, 90°, 180°, 270°)Audio & AlarmPCM; G.711a; G.711Mu; G.726; MPEG2-Layer2; G722.1; G729; G7231/12/1Áno, karta do 512GBSieť1 × RJ-45 (10/100 Base-T)FTP; RTMP; IPv6; Bonjour; IPv4; DNS; RTCP; PPPoE; NTP; RTP; 802.1x; HTTPS; SNMP; TCP/IP; DDNS; UPnP;CGI; SDK; ONVIF (Profile S&G&T); P2PPTZ300

SD4E425GB-HNR-A-PV1
Kamera
Snímač	1/2.8" CMOS
Maximálne rozlíšenie	2560 x 1440
Citlivosť	B/W: 0.0005 lux@F1.6 0 lux (osvetľovač zapnutý)
Uzávierka
Objektív	5 mm–125 mm variabilný
Uhol pohľadu
Optický zoom	25x
Digitálny zoom	16x
IR osvetľovač	100m
Biely svetelný osvetľovač	50m
Infračervený filter
Rozlíšenie	1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240)
Komprimácia	H.265 / H.264 / H.264+ / MJPEG
Rýchlosť hlavného prúdu
Bitrate	H.265: 38Kbps - 8960Kbps
AWB (vyváženie bielej)
BLC
HLC
ROI
EIS
Široký dynamický rozsah	Áno, WDR 120dB
Funkcie regulácie obrazu
Inteligentné funkcie WizSense	detekcia pohybu, prekonanie línie, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo), detekcia tváre
SMD 4.0	Áno, filtrovanie falošných alarmov
Aktívne odstrašovanie	Áno, funkcia automatického sledovania objektu
Auto sledovanie	Áno
Quick Pick	Áno
Kompresia audia
Audio vstup/výstup
Alarm vstup/výstup
Zabudovaný slot microSD
Sieťové pripojenie
Protokoly	NFS; ICMP; UDP; IGMP; HTTP; SSL; DHCP; SMTP; Qos; RTSP; ARP
Kompatibilita
Užívatelia	20 (prihlásených súčasne)
Mobilné systémy	iOS, android
Diaľková podpora	DSS Pro; DMSS; NVR
Webový server	Zabudovaný
Rozsah otáčania/sklonu	0° do 360°, Sklon: -15° do +90°, autootoč: 180°
Ručná kontrola rýchlosti	Otáčanie : 0,1°–200°/s, Sklon: 0,1°–120°/s
Rýchlosť predvolieb	Panoramovanie: 240°/s; Sklon: 200°/s
Počet predvolieb

Kategória:	IP kamery
EAN:	6923172509826
Hmotnost:	2.6kg
