Podrobný popis

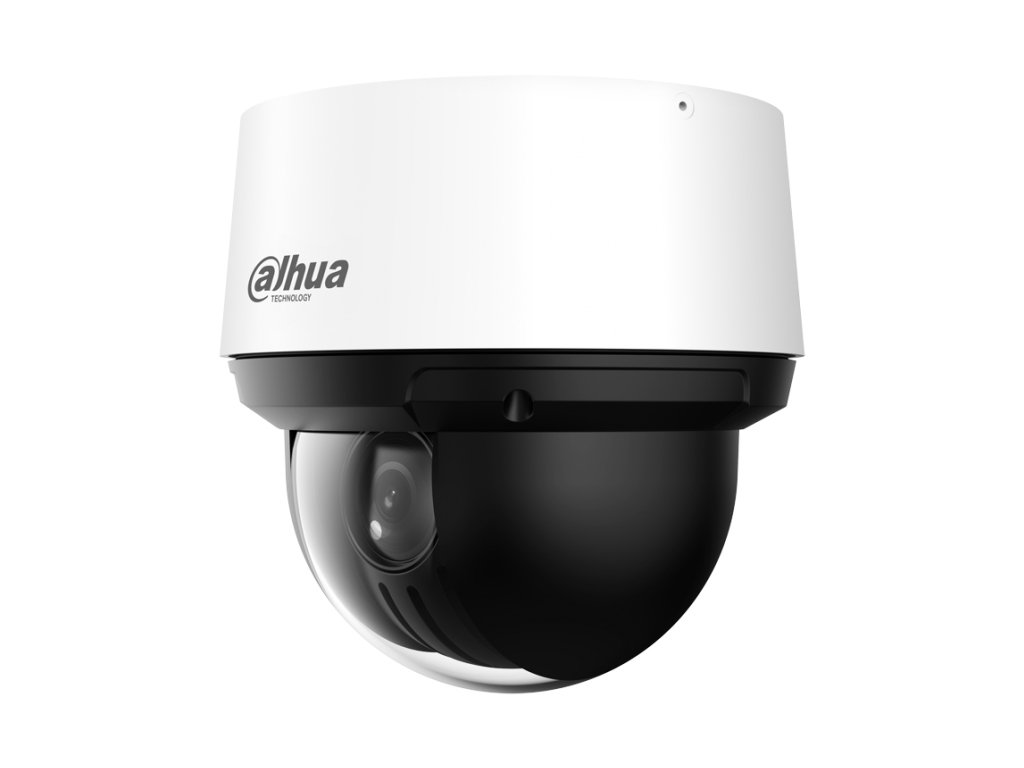

Otáčaná kamera SD4A425DB-HNY - DAHUA
SD4A425DB-HNY je otočná kamera fungujúca v systéme IP. V kamere bol použitý snímač 1/2.8” CMOS, ktorý umožňuje dosiahnuť ostrý a jasný obraz v rozlíšení 2560 x 1440(4Mpx). Kompresia dát zariadenia funguje v štandarde H.265 alebo H.264. Ďalším z predností tohto modelu kamery je zabudovaný slot na pamäťové karty MicroSD do 512GB. Kamera je napájaná napätím 12 VDC alebo PoE+.
Vlastnosti PTZ:
- Rozsah otáčania/sklonu: 0° do 360°, Sklon: -5° do +90°, autootočenie 180°
- Ručné ovládanie rýchlosti: Otáčanie: 0,1°–240°/s, Sklon: 0,1°–160°/s
- Rýchlosť prednastavení : Panorámovanie: 240°/s; Sklon: 160°/s
- Počet prednastavení: 300
- Pamäť po vypnutí napájania: Áno
- Počet trás: 8
- Počet patrolov: 5
- Počet skenovaní: 5
- Nečinnosť: aktivácia prednastavenia, trás, skenovania, patrole
Technické parametre:
- Snímač: 1/2.8" PS CMOS
- Rozlíšenie: 4Mpx (2560x1440)
- Digitálny zoom: 16x
- Optický zoom: 25x
- Citlivosť: 0.005Lux
- Objektív: 5 mm–125 mm variabilný
- IR osvetlenie: Áno, dosah až 100m
- Slot pre kartu Micro SD: Áno, karta do 512G
- Audio vstup/výstup: 1/1
- Alarm vstup/výstup: 2/1
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Obrazové funkcie: ICR, BLC, HLC, ROL, 3D NR, Defog
- Široký dynamický rozsah: Áno, WDR 120dB
- Vybrané inteligentné funkcie: detekcia pohybu, prekročenie línie, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)
- SMD 3.0: Áno, filtrovanie falošných poplachov
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Odolnosť: IP66
- Prevádzková teplota: -40°C do +65°C
- Napájanie: 12 VDC alebo PoE+
- Rozmery: 170.4 × 171.1mm
- Hmotnosť: 2.5kg
Plný potenciál snímača
Technológia STARVIS
Technológia Starvis je riešením, ktoré umožňuje využiť plný potenciál snímačov CMOS. Zvyšovanie citlivosti snímača sa dosahuje prostredníctvom využitia takzvanej zadnej iluminácie (ang. back illumination), čiže konštrukcie, v ktorej sú svetlocitlivé prvky umiestnené priamo za filtrami farieb, pred vrstvou prenosových ciest. Vďaka tomu sa znásobuje pravdepodobnosť zachytenia jednotlivého fotónu, čo vedie k možnosti registrácie jasného obrazu v podmienkach slabého osvetlenia.
Nevýhodou tohto typu konštrukcie je významný nárast šumu a tendencia k miešaniu farieb medzi susediacimi pixelmi, preto kamery zamestnávajúce snímače Starvis, ako SD49825XB-HNR, vždy vyžadujú aplikáciu algoritmov podporujúcich optimalizáciu obrazu, ako je digitálne znižovanie šumu 3D-DNR, WDR alebo BLC.
![]()
Obr. 1. Možnosti snímačov STARVIS /zdroj: SONY
Regulovateľný uhol nahrávania
Objektív variabilný 5 - 125mm
Použitý v kamere DAHUA snímač CMOS s rozmerom 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 5-125mm umožňujú dosiahnuť regulovateľný uhol pozorovania od približne 51.9° do 3° na horizontále. Takáto konštrukcia objektívu umožňuje, aby prezentovaný model bol ideálny nielen na sledovanie detailov, ale aj na nahrávanie celkových udalostí v rámci sledovanej scény. Zároveň vďaka vysokej rozlíšenosti snímača - 2560 x 1440p - zariadenie zabezpečuje veľmi dobré prepracovanie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pre štandardný snímač 1/2.8")
Efektívna kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier DAHUA používajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videomateriálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pásma. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo sa v systémoch monitorovania CCTV prejavuje na predlžení doby archivácie materiálu na disku, zvýšení dostupnej šírky pásma prenosového kanála a predlžení životnosti dátových nosičov. Navyše, rozdiel v kvalite videomateriálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Obr.4 Rozdiely medzi výkonnosťou kompresie H.265 a H.254
Dôležité: mód kompresie v kamere SD4A425DB-HNY môže byť voľne prepínaný medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| SD4A425DB-HNY |
| Kamera |
| Snímač | 1/2.8" CMOS |
| Maximálne rozlíšenie | 2560 x 1440 |
| Citlivosť | Farba: 0.005 lux@F1.6
B/W: 0.0005 lux@F1.6
0 lux (osvetlenie zapnuté) |
| Uzávierka | 1/3 s–1/100,000 s |
| Objektív | 5 mm–125 mm variabilný |
| Uhol pohľadu | H: 51.9°–3.0°; V: 39.7°–2.2°; D: 63.1°–3.7° |
| Optický zoom | 25x
|
| Digitálny zoom | 16x |
| IR osvetlenie | Áno, dosah až 100m |
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 4M (2560 × 1440); 3M (2304 × 1296); 1080P (1920 × 1080); 1.3M (1280 × 960); 720P (1280 × 720); D1 (704 × 576); VGA (640 × 480); CIF(352 × 288) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 4M/3M/1080p/1.3M/720p @(1–25/30 fps) |
| Bitrate | H.264: 96Kbps - 14848Kbps
H.265: 38Kbps - 8960Kbps |
| Obrazové funkcie |
| AGC | Áno |
AWB (biele vyváženie)
| Auto/prírodné/ulica vonku/manuál/regiónový prispôsobením |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Funkcie nastavenia obrazu | 3D NR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
| Inteligentné funkcie WizSense | detekcia pohybu, prekročenie línie, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo), detekcia tváre |
| SMD 3.0 | Áno |
| Audio & Alarm |
| Kompresia audia | G.711a; G.711Mu; G.726; MPEG2-Layer2; G722.1; PCM; AAC |
| Audio vstup/výstup | 1/1 |
| Alarm vstup/výstup | 2/1 |
| Zabudovaný slot microSD | Áno, karta do 512GB |
| Sieť |
| Sieťové pripojenie | RJ-45 (10/100 Base-T) |
| Protokoly | FTP; RTMP; IPv6; Bonjour; IPv4; DNS; RTCP; PPPoE; NTP; RTP; 802.1x; HTTPS; SNMP; TCP/IP; DDNS;
UPnP; NFS; ICMP; UDP; IGMP; HTTP; SSL; DHCP; SMTP; Qos; RTSP; ARP; SAMBA |
| Kompatibilita | CGI; SDK; ONVIF (Profile S&G&T); P2P |
| Používatelia | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| PTZ |
| Rozsah otáčania/sklonu | 0° do 360°, Sklon: 5° do +90°, autootočenie 180° |
| Ručné ovládanie rýchlosti | Otočenie: 0,1°–240°/s, Sklon: 0,1°–160°/s |
| Rýchlosť prednastavení | Panorámovanie: 240°/s; Sklon: 160°/s |
| Počet prednastavení | 300 |
| Pamäť po vypnutí napájania | Áno |
| Počet trás | 8 |
| Počet patrolov | 5 |
| Počet skenovaní | 5 |
| Nečinnosť | aktivácia prednastavenia, trás, skenovania, patrole |
| Všeobecné |
| Napájanie | 12V DC alebo PoE+ |
| Spotreba energie | Max. 21.5W |
| Prevádzková teplota | –40 °C do +65 °C |
| Prípustná vlhkosť | 95% |
| Odolnosť | IP66 |
| Materiál krytu | Plast
|
| Rozmery | 170.4 × 171.1mm |
| Hmotnosť | 2.5kg |
