Schelinger trojpólový modulový istič na DIN lištu B 63 A BM-A02-G7-3P-B63

Podrobný popis

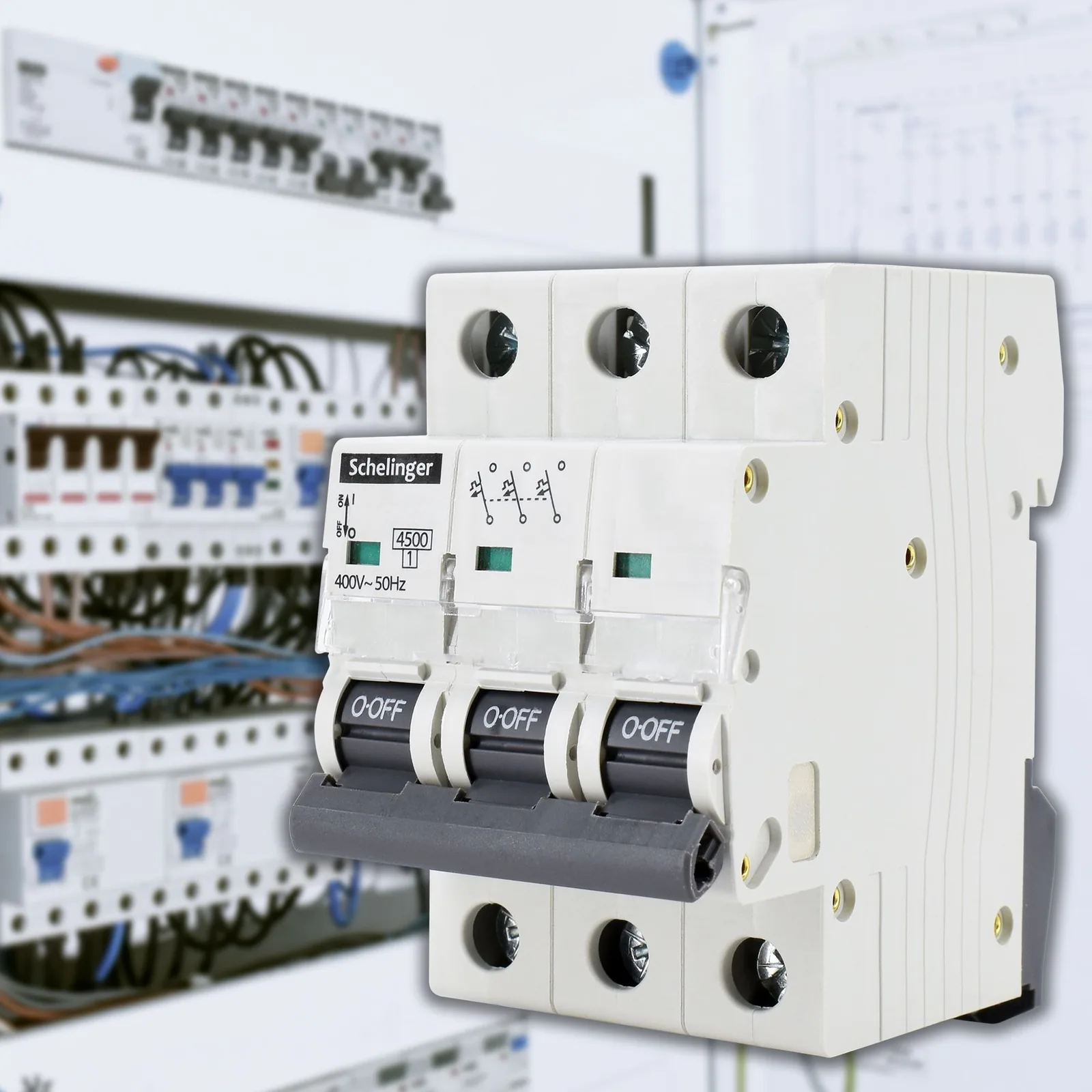

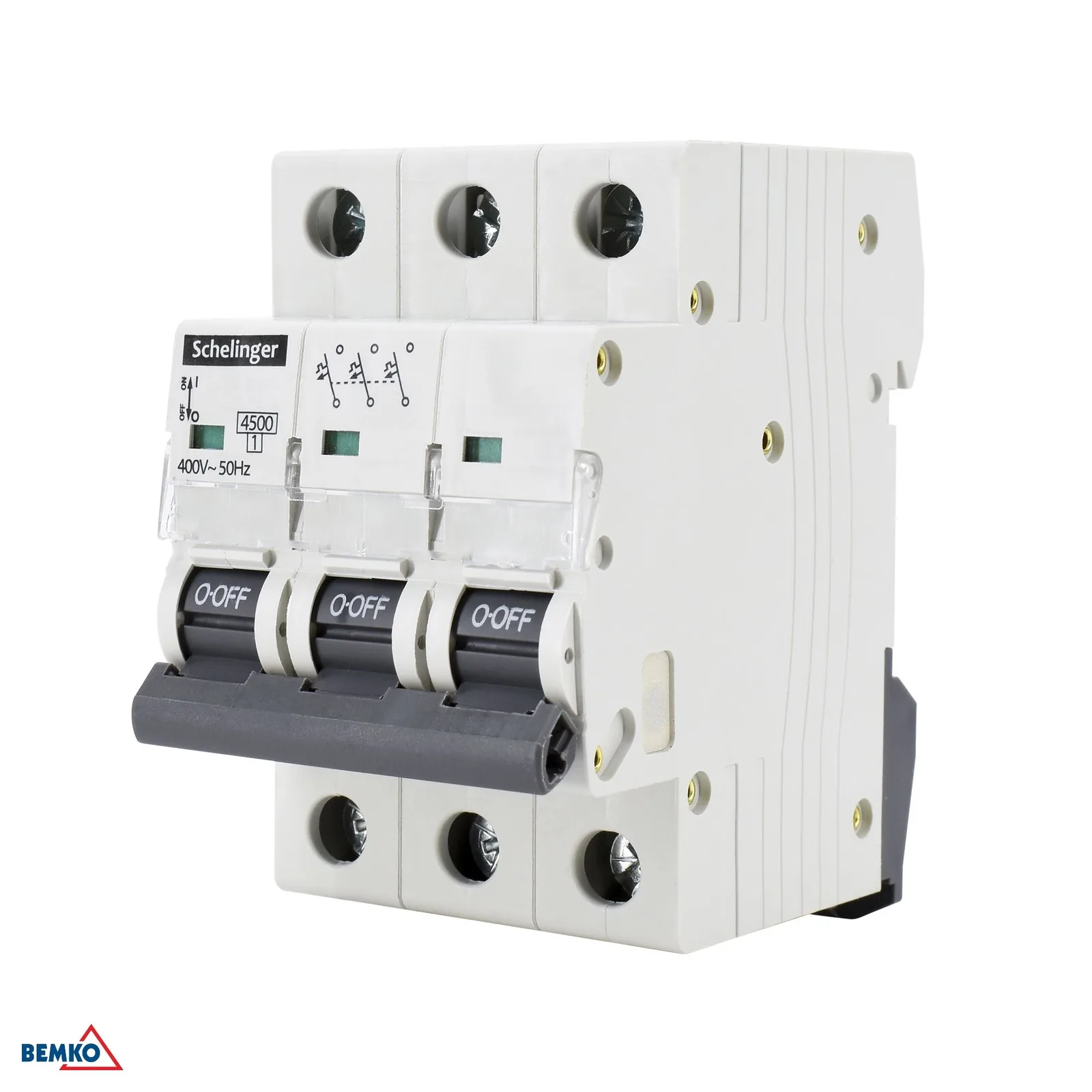

Trojpólový modulový istič Schelinger B 63 A na DIN lištu

Trojpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov v rozvádzačoch. Vďaka charakteristike B je vhodný najmä tam, kde treba chrániť bežné obvody s nižšími rozbehovými prúdmi. Kompaktné 3-modulové vyhotovenie, montáž na 35 mm DIN lištu a menovitý prúd 63 A z neho robia praktické riešenie pre prehľadnú inštaláciu v rozvádzači.

• Charakteristika B pre štandardné obvody s citlivejšou reakciou na skratové prúdy.
• Menovitý prúd 63 A a napätie 400 V~ 50/60 Hz.
• 3-modulové vyhotovenie pre úsporné umiestnenie v rozvádzači.
• Montáž na DIN/TH/THS lištu 35 mm.
• Krytie IP20 pre použitie v rozvádzačoch a vnútorných inštaláciách.

Spoľahlivá ochrana pre rozvádzač

Istič pomáha chrániť elektrické vedenie a zariadenia pred nadprúdom a skratom. Vypínacia schopnosť 4,5 kA a impulzné napätie 4 kV podporujú bezpečné použitie v bežných inštaláciách. Energetická obmedzovacia trieda 1 prispieva k účinnejšiemu obmedzeniu účinkov poruchového prúdu.

• Vypínacia schopnosť 4,5 kA.
• Impulzné napätie 4 kV.
• Energetická obmedzovacia trieda 1.
• Prevádzková teplota od -5 °C do +30 °C.
• Kompaktné rozmery: šírka 53 mm, výška 69 mm, dĺžka 81 mm.

Použitie a montáž

Produkt je určený na inštaláciu do rozvádzačov na DIN lištu 35 mm. Je vhodný pre trojfázové aplikácie, kde je potrebné istič s tromi pólmi a menovitým prúdom 63 A. Pred montážou vždy overte zhodu s projektom elektroinštalácie a požiadavkami konkrétneho obvodu.

• Trojpólové zapojenie pre vybrané rozvody a zariadenia.
• Určený na montáž do rozvádzača na DIN lištu.
• Vhodný pre inštalácie s napätím 400 V~.
• Kompaktné rozmery uľahčujú osadenie vedľa ostatných modulov.

Technické parametre

• Kartón: 40 ks
• Charakteristika: B
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 63 A
• Vypínacia schopnosť pri skrate: Icn: 4 500 A
• Spôsob montáže: DIN/TH/THS lišta 35 mm
• Krytie: IP20
• Impulzné napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
