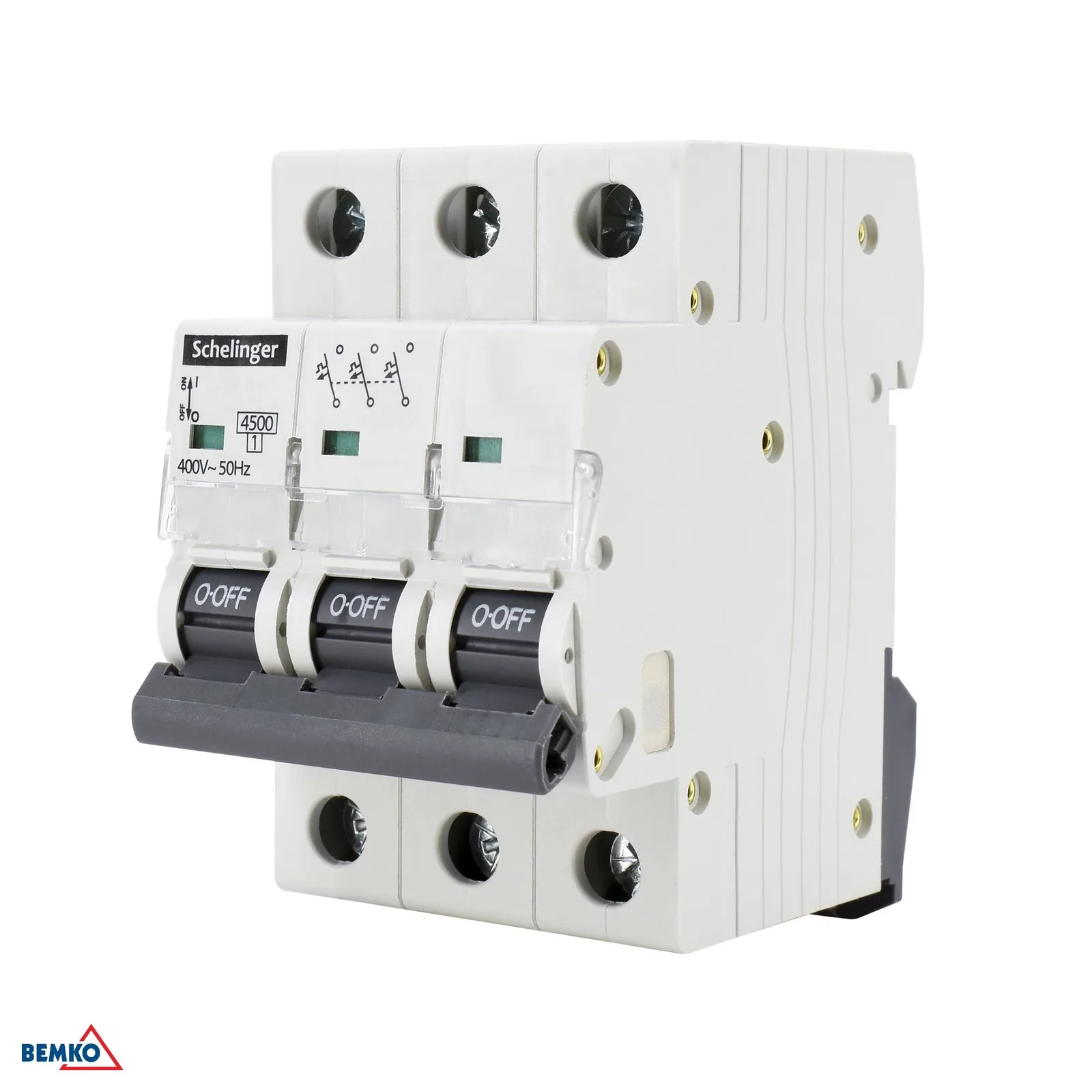

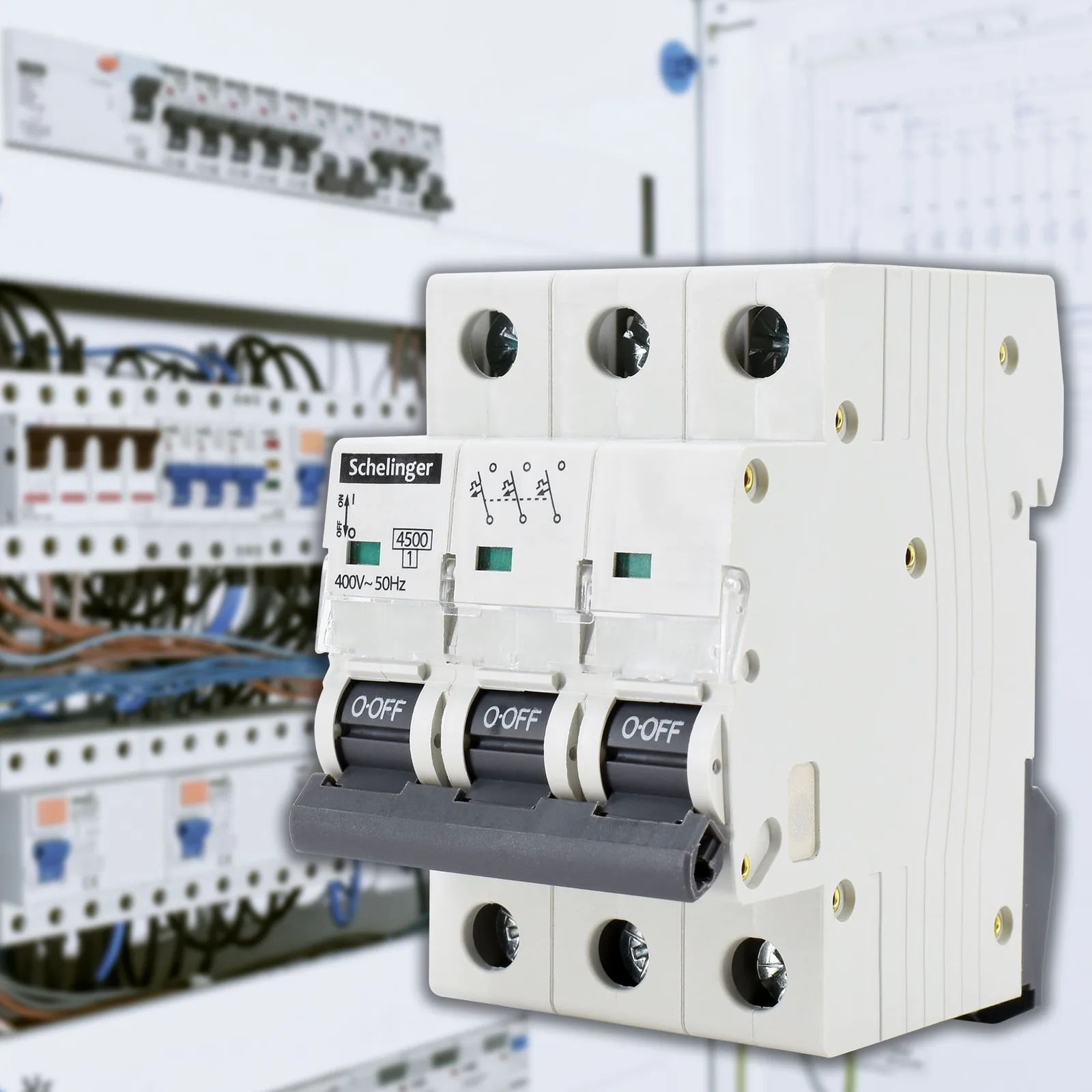

Schelinger trojpólový modulový istič na DIN lištu 10 A B BM-A02-G7-3P-B10

Podrobný popis

Schelinger trojpólový modulový istič na DIN lištu 10 A B

Trojpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike B je vhodný pre bežné obvody, kde sa vyžaduje citlivejšia ochrana pri menších rozbehových prúdoch. Kompaktné 3-modulové vyhotovenie a montáž na DIN/TH/THS lištu 35 mm uľahčujú osadenie do rozvádzača.

• Menovitý prúd 10 A pre bežné ističové okruhy
• Charakteristika B pre citlivejšiu reakciu pri preťažení
• Trojpólové vyhotovenie pre trojfázové zapojenie
• Montáž na DIN/TH/THS lištu 35 mm
• Kompaktné rozmery pre prehľadné osadenie v rozvádzači

Hlavné výhody

• Menovitá napäťová sústava 400 V~ 50/60 Hz
• Izolačné napätie Ui 415 V
• Rázové napätie Uimp 4 kV
• Vypínacia schopnosť pri skrate Icn 4500 A
• Stupeň krytia IP20 pre inštaláciu do vhodného rozvádzača

Použitie

Tento istič je vhodný do domových aj menších komerčných rozvádzačov, kde je potrebné chrániť samostatné trojfázové vetvy. Uplatní sa pri obvodoch s menovitým prúdom 10 A, pri ktorých je dôležitá spoľahlivá ochrana a jednoduchá montáž na štandardnú 35 mm lištu.

• Pre trojfázové obvody a rozvádzače
• Pre inštalácie s menovitým prúdom 10 A
• Pre montáž na štandardnú 35 mm DIN lištu
• Pre prehľadné modulové osadenie v rozvádzači

Technické parametre

• Kartón: 40 ks
• Charakteristika: B
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 10 A
• Vypínacia schopnosť pri skrate: Icn: 4500 A
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Rázové napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
