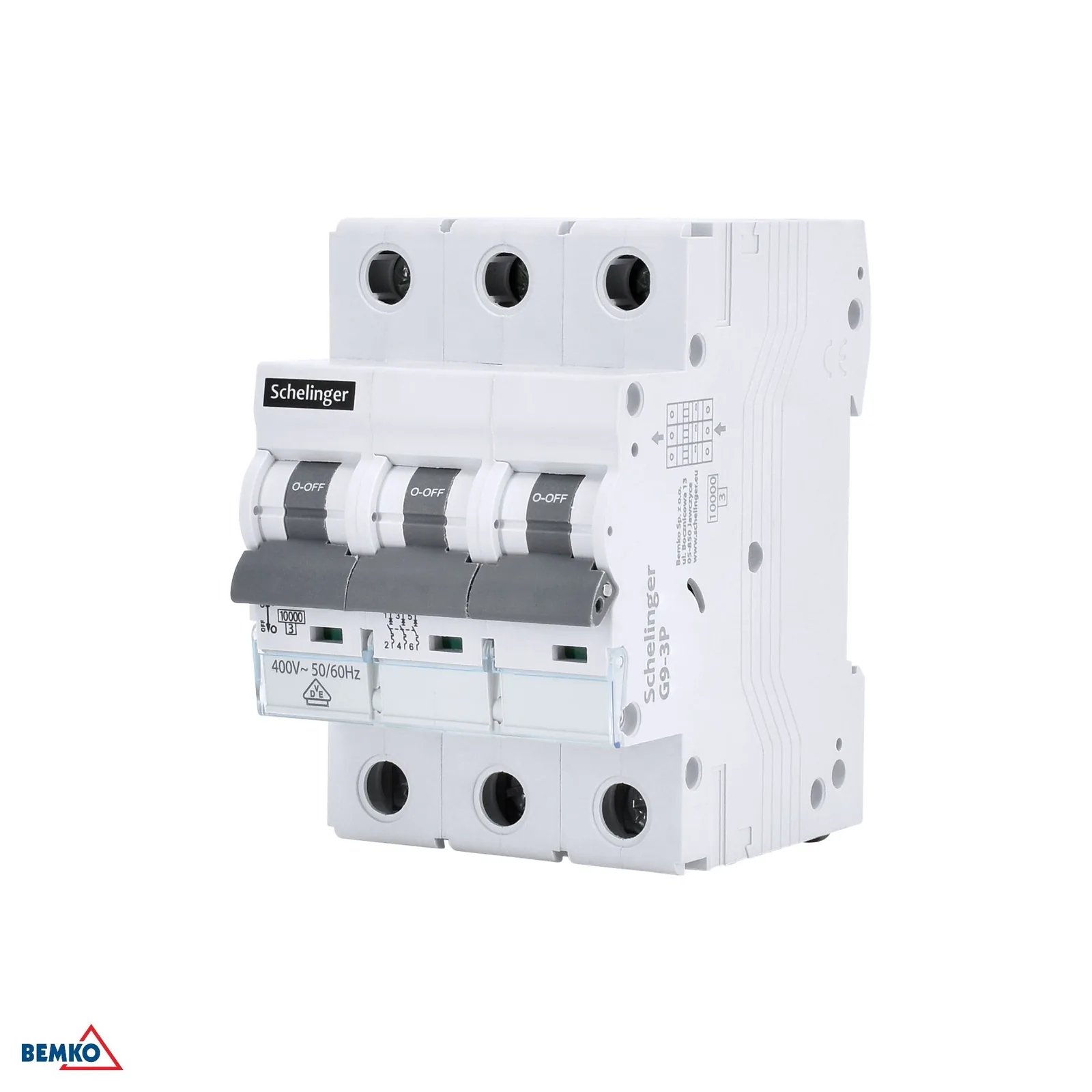

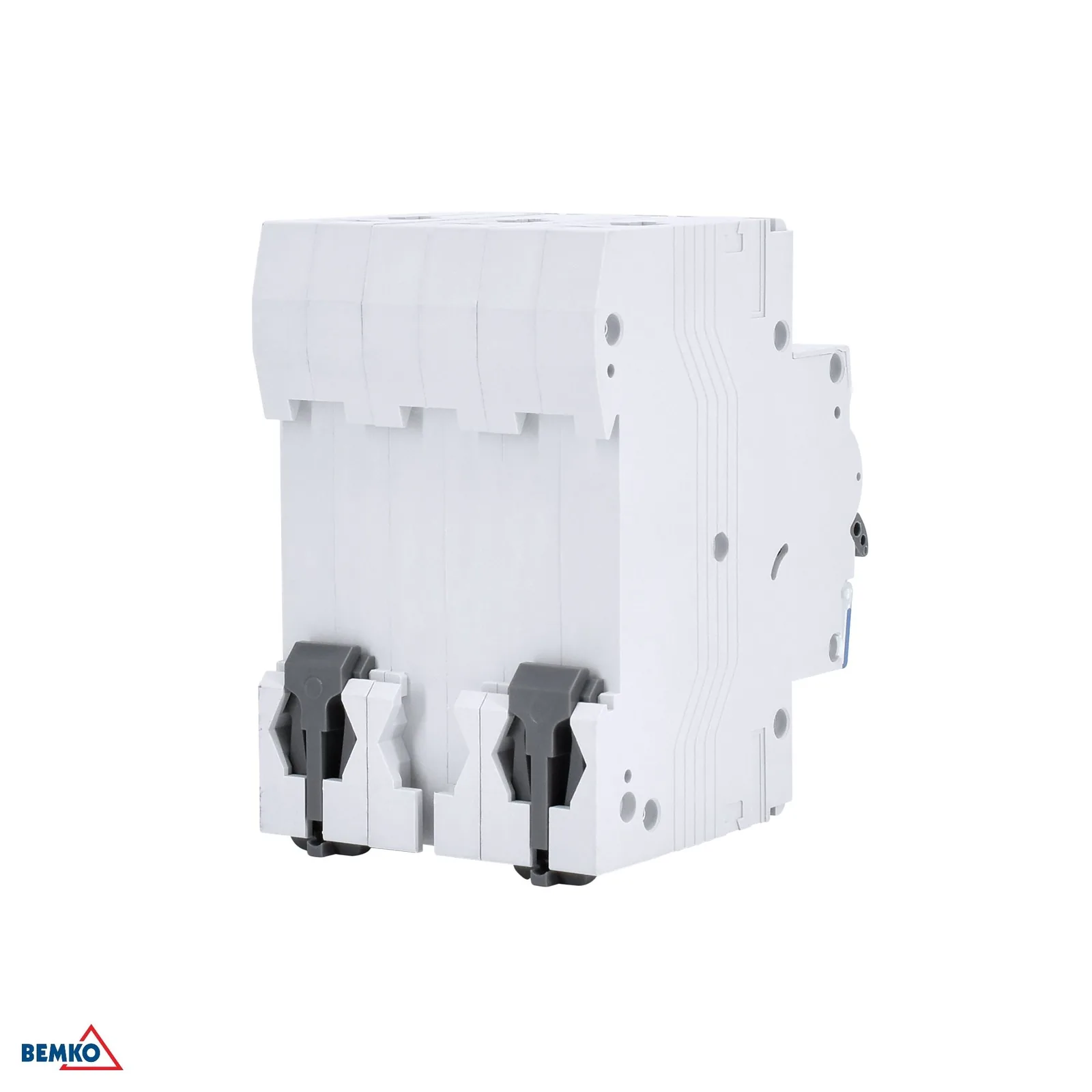

Schelinger trojpólový modulový istič C 20A 10KA BM-A02-G9-3P-C20

Podrobný popis

Schelinger trojpólový modulový istič C 20A 10kA

Trojpólový modulový istič Schelinger s charakteristikou C je určený na spoľahlivú ochranu elektrických obvodov v rozvádzačoch. Vďaka menovitému prúdu 20 A, vypínacej schopnosti 10 kA a menovitému napätiu 400 V~ 50/60 Hz je vhodný pre bežné inštalácie, kde je dôležitá istota pri preťažení aj skrate.

• Trojpólové vyhotovenie pre prehľadnú ochranu viacfázových obvodov
• Charakteristika C pre obvody s bežnými nábehovými prúdmi
• Menovitý prúd 20 A
• Vypínacia schopnosť až 10 kA
• Montáž do rozvádzača v modulovom vyhotovení

Hlavné výhody

Istič je navrhnutý tak, aby pomáhal chrániť inštaláciu pred nadprúdom a skratom a zároveň umožnil spoľahlivú prevádzku v štandardných podmienkach. Kompaktné rozmery a šírka 3 moduly uľahčujú osadenie do rozvádzača.

• Kompaktné modulové vyhotovenie
• Šírka len 3 moduly
• Menovité izolačné napätie Ui 400 V
• Prepätie Uimp 4 kV
• Krytie IP20 pre montáž do rozvádzača

Použitie

Tento modulový istič je vhodný pre trojfázové obvody a inštalácie, kde sa vyžaduje ochrana proti preťaženiu a skratu. Uplatní sa v domácich aj technických rozvádzačoch podľa návrhu elektroinštalácie a požadovaných parametrov.

• Pre trojfázové elektrické obvody
• Vhodný do rozvádzačov a rozvodných skríň
• Pomáha chrániť vedenie pred nadprúdom a skratom
• Pracuje v teplotnom rozsahu od -5 °C do +30 °C

Technické parametre

• Kartón: 40 ks
• Charakteristika: C
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 20 A
• Vypínacia schopnosť pri skrate: Icn: 10 000 A
• Krytie: IP20
• Napäťová odolnosť impulzu: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
