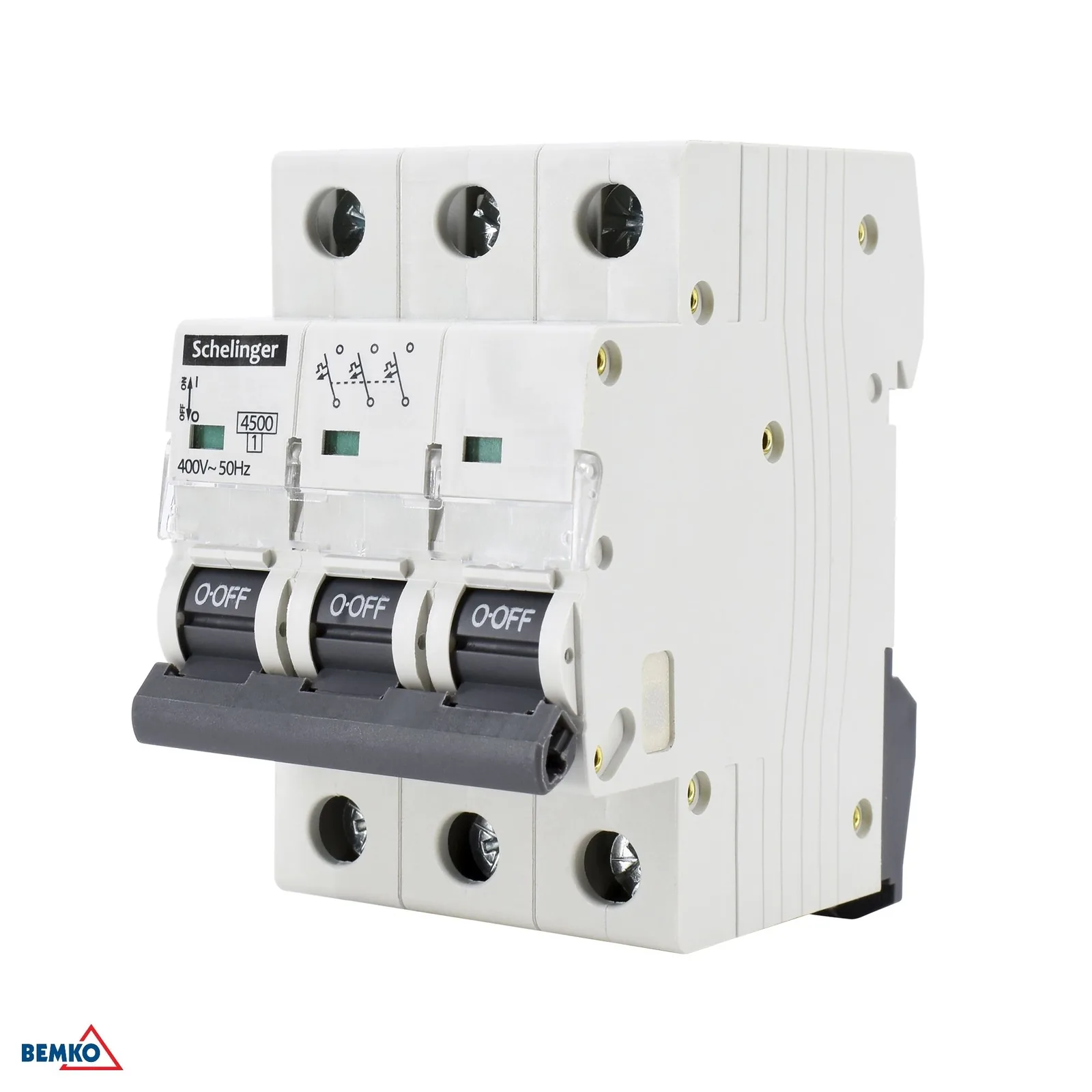

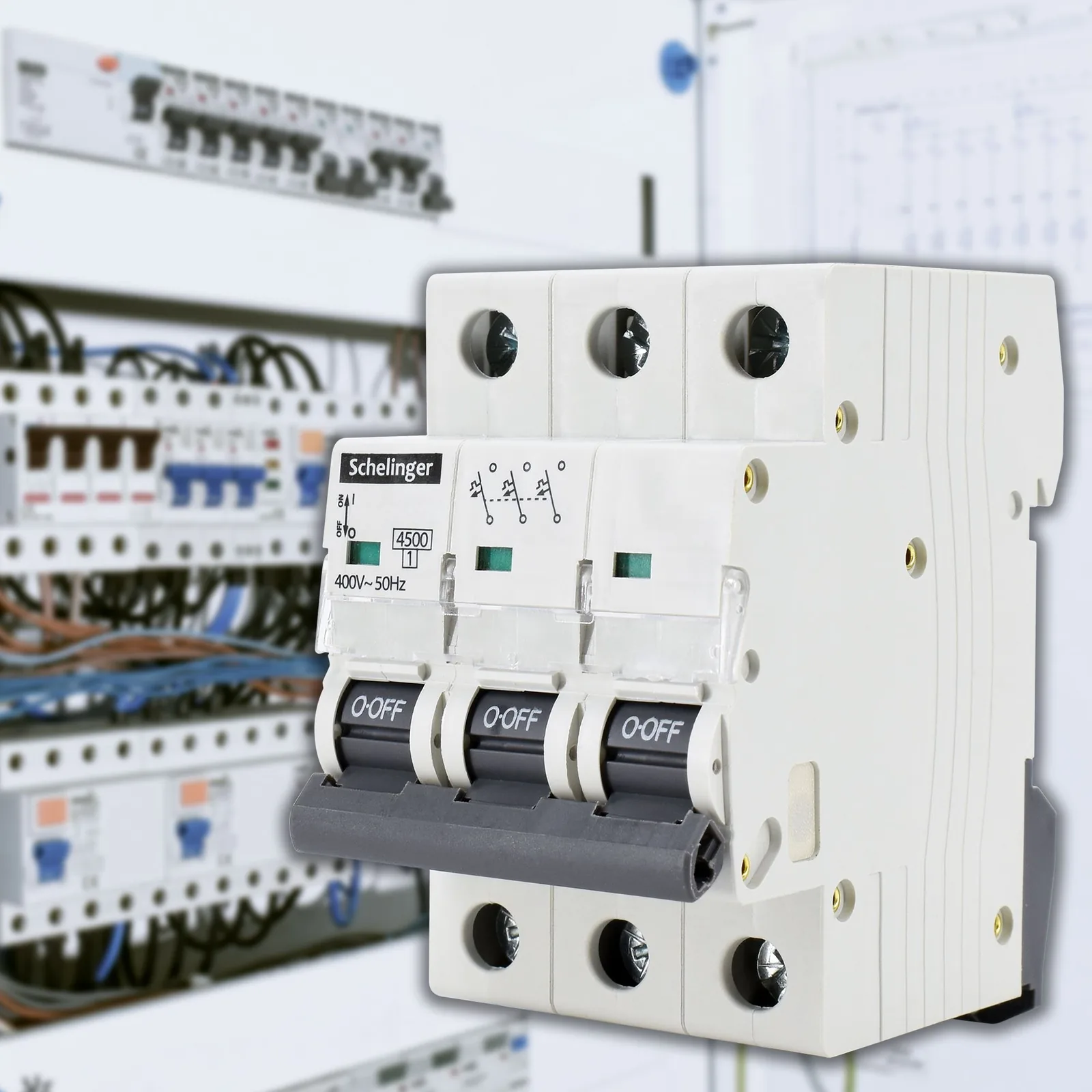

Schelinger trojpólový modulový istič C 10A BM-A02-G7-3P-C10

Podrobný popis

Schelinger trojpólový modulový istič C 10 A

Trojpólový modulový istič Schelinger C 10 A je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike C je vhodný pre obvody s bežným spúšťacím prúdom, kde pomáha chrániť inštaláciu bez zbytočných výpadkov.

• Menovitý prúd 10 A pre bežné zásuvkové a svetelné okruhy podľa návrhu elektroinštalácie.
• Charakteristika C pre aplikácie s krátkodobým vyšším rozbehovým prúdom.
• Trojpólové vyhotovenie pre 3-fázové okruhy.
• Montáž na DIN lištu 35 mm pre jednoduché osadenie do rozvádzača.
• Kompaktné modulové prevedenie so šírkou 3 moduly.

Využitie a montáž

Istič je určený na montáž na DIN/TH/THS lištu s rozmerom 35 mm, čo z neho robí praktické riešenie pre rozvádzače v domácnostiach, technických miestnostiach aj menších prevádzkach. Menovité napätie 400 V~ 50/60 Hz a vypínacia schopnosť 4 500 A zodpovedajú bežným inštalačným podmienkam, kde je dôležitá stabilná a bezpečná ochrana okruhov.

• Vhodný pre rozvádzače s montážou na 35 mm lištu.
• Použitie v 3-fázových inštaláciách podľa projektového riešenia.
• Menovité napätie 400 V~ / 50–60 Hz.
• Vypínacia schopnosť 4 500 A pre ochranu obvodov pri skrate.
• Krytie IP20 je určené do uzavretých rozvádzačov a vnútorných priestorov.

Technické parametre

• Kartón: 40 ks
• Charakteristika: C
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 500 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 10 A
• Vypínacia schopnosť pri skrate: Icn: 4 500 A
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prepätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
