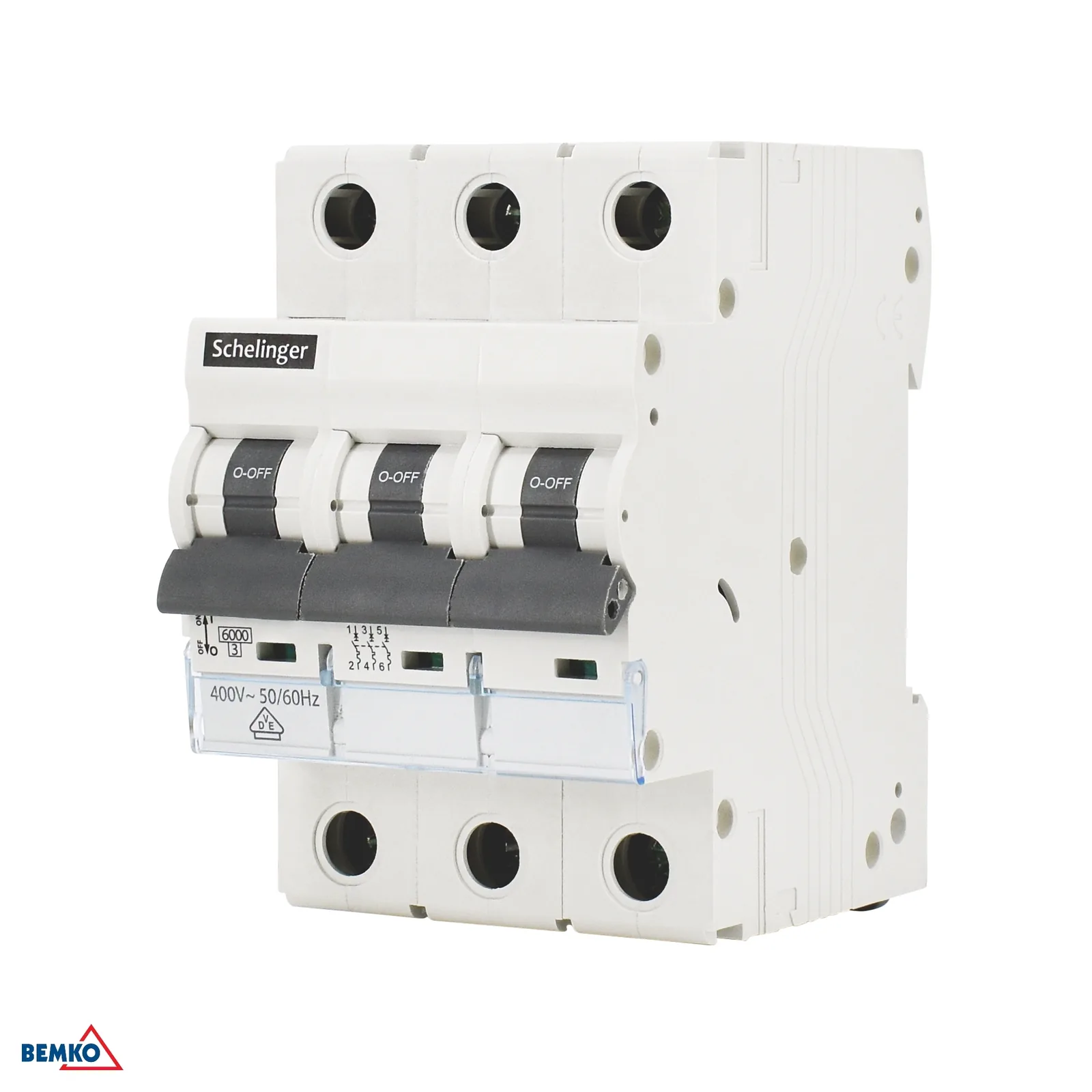

Schelinger trojpólový modulový istič B 50A 6KA BM-A02-G8-3P-B50

Podrobný popis

Schelinger trojpólový modulový istič B 50 A 6 kA

Trojpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov v rozvádzačoch. Vďaka charakteristike B je vhodný pre obvody s bežnými nábehovými prúdmi, kde pomáha chrániť vedenie pred preťažením a skratom. Menovitý prúd 50 A a vypínacia schopnosť 6 kA z neho robia praktické riešenie pre inštalácie s vyššími nárokmi na ochranu a stabilitu. Kompaktné 3-modulové vyhotovenie šetrí miesto na DIN lište a uľahčuje osadenie do rozvádzača. Istič je určený pre napájanie 400 V~ 50/60 Hz a pracuje v rozsahu prevádzkovej teploty od -5 °C do +30 °C. Stupeň krytia IP20 zodpovedá použitiu v uzavretých elektroinštalačných priestoroch.

• Trojpólové prevedenie pre ochranu troch vodičov alebo trojfázového okruhu.
• Charakteristika B pre obvody s bežnými rozbehovými prúdmi.
• Menovitý prúd 50 A pre náročnejšie rozvody a zariadenia.
• Vypínacia schopnosť 6 kA pre spoľahlivú ochranu pri skrate.
• 3-modulové vyhotovenie pre úspornú montáž do rozvádzača.

Použitie a určenie

Istič je vhodný pre rozvádzače v domácich, komerčných aj technických inštaláciách, kde je potrebná trojpólová ochrana obvodu. Využije sa pri rozvodoch s napájaním 400 V a tam, kde je dôležitá presná ochrana proti nadprúdu podľa charakteristiky B. Pred montážou vždy skontrolujte parametre siete a požiadavky konkrétnej elektroinštalácie.

• Vhodný do rozvádzačov a modulových rozvodných skríň.
• Určený pre trojfázové obvody s napájaním 400 V~.
• Praktické riešenie pre ochranu vedenia pred preťažením a skratom.
• Montáž na modulový systém s využitím 3 miest na DIN lište.

Technické parametre

• Kartón: 40 ks
• Charakteristika: B
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Počet modulov: 3
• Balenie: 4 ks
• Napájanie: Un: 400 V~ 50/60 Hz
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 50 A
• Vypínacia schopnosť pri skrate: Icn: 6 000 A
• Stupeň krytia: IP20
• Impulzné výdržné napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
