Schelinger trojpólový modulový istič 40 A, charakteristika B, 3 moduly BM-A02-G7-3P-B40

Podrobný popis

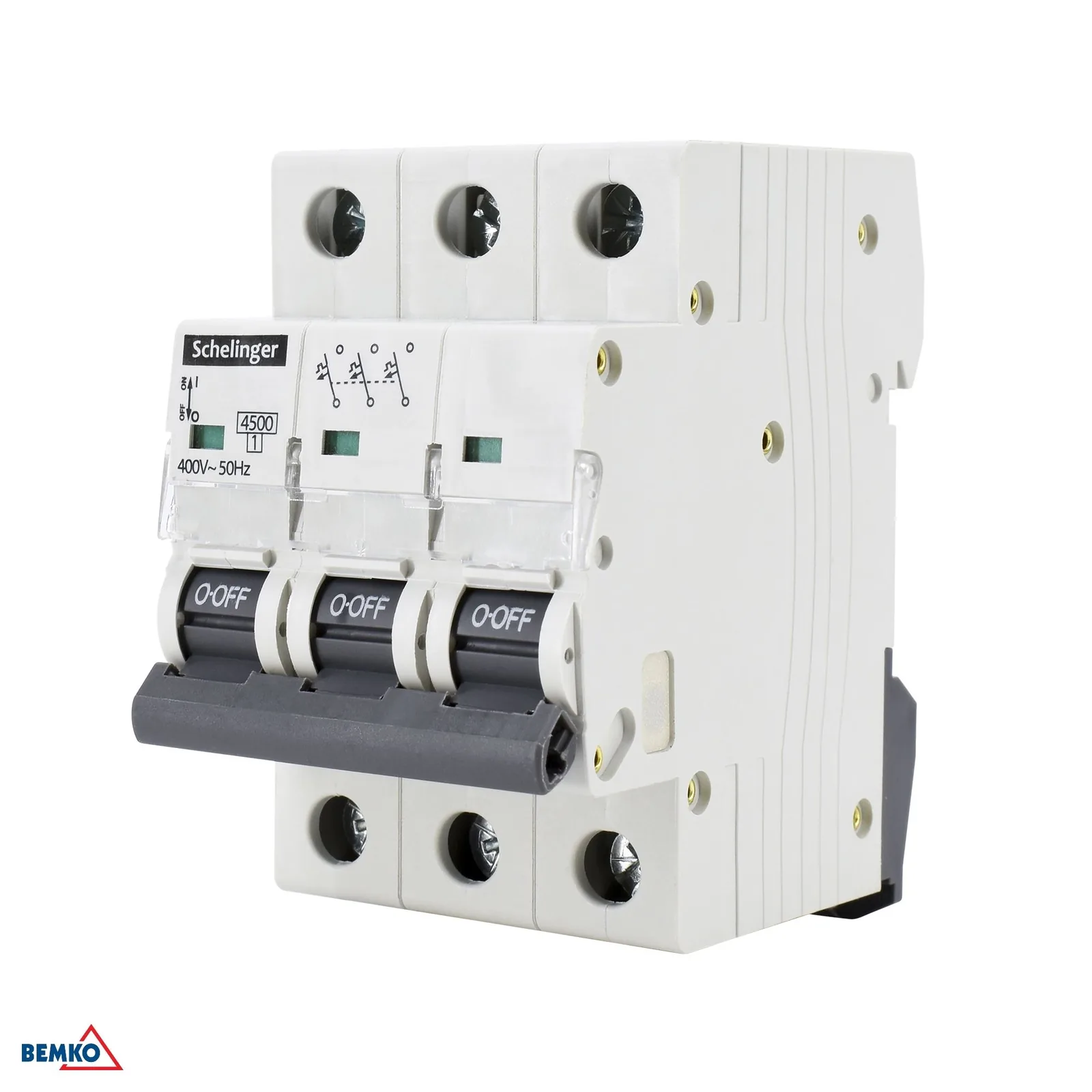

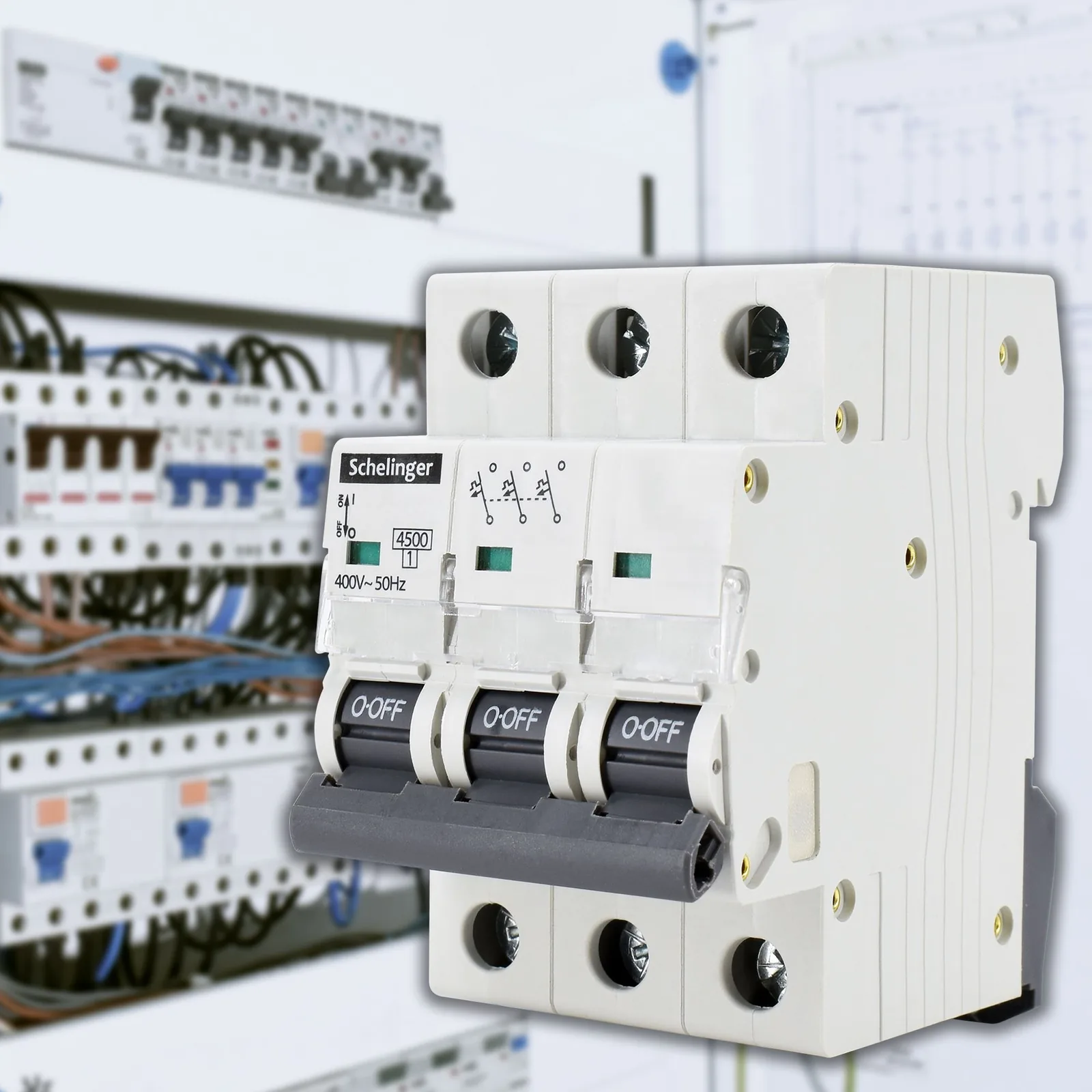

Schelinger trojpólový modulový istič 40 A, charakteristika B

Tento trojpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov v inštaláciách na DIN lištu. Vďaka menovitému prúdu 40 A, charakteristike B a trojmodulovému vyhotoveniu je vhodný pre prehľadné a úsporné osadenie v rozvádzači. Zaujme aj kompaktnými rozmermi, menovitým napätím 400 V~ a vypínacou schopnosťou 4500 A, čo z neho robí praktické riešenie pre bežné elektroinštalácie s dôrazom na bezpečnosť a jednoduchú montáž.

• Trojpólové vyhotovenie pre 3-fázové obvody
• Charakteristika B pre citlivejšiu ochranu pri štarte a menších zábehových prúdoch
• Montáž na 35 mm DIN/TH/THS lištu
• Kompaktné telo so šírkou 53 mm a výškou 69 mm
• Menovitý prúd 40 A a menovité napätie 400 V~ 50/60 Hz

Hlavné výhody

Istič je navrhnutý tak, aby pomohol chrániť elektrické vedenia pred preťažením a skratom. Trieda energetického obmedzenia 1 prispieva k účinnému obmedzeniu energie pri poruche, čo je dôležité pre bezpečnosť celej inštalácie. Izolačné napätie Ui 415 V a prepäťové napätie Uimp 4 kV podporujú použitie v štandardných elektroinštalačných aplikáciách.

• Energetická obmedzovacia trieda 1
• Izolačné napätie Ui 415 V
• Prepäťové napätie Uimp 4 kV
• Stupeň krytia IP20 pre montáž do rozvádzača
• Prevádzková teplota od -5 °C do +30 °C

Použitie a montáž

Produkt je určený na montáž na 35 mm DIN/TH/THS lištu, čo uľahčuje jeho osadenie do modulových rozvádzačov. Trojpólové vyhotovenie sa používa najmä pri trojfázových obvodoch, kde je potrebné súčasné odpojenie všetkých troch pólov. Pri výbere odporúčame overiť vhodnosť parametrov podľa konkrétnej inštalácie a zaťaženia.

• Vhodný do modulových rozvádzačov
• Montáž na štandardnú 35 mm lištu
• Určený pre trojfázové zapojenia
• Kompaktný modulový formát so 3 modulmi

Technické parametre

• Značka: Schelinger
• EAN: 5900280954299
• Produktový kód: BM-A02-G7-3P-B40
• Počet pólov: 3
• Menovitý prúd: 40 A
• Charakteristika: B
• Menovité napätie: 400 V~ 50/60 Hz
• Izolačné napätie: Ui 415 V
• Prepäťové napätie: Uimp 4 kV
• Vypínacia schopnosť pri skrate: Icn 4500 A
• Počet modulov: 3
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Rozmery (V × Š × H): 69 × 53 × 81 mm
• Prevádzková teplota: od -5 °C do +30 °C
• Balenie: 4 ks
• Kartón: 40 ks
• Energetická obmedzovacia trieda: 1
