Schelinger trojpólový modulový istič 16 A charakteristika C BM-A02-G7-3P-C16

Podrobný popis

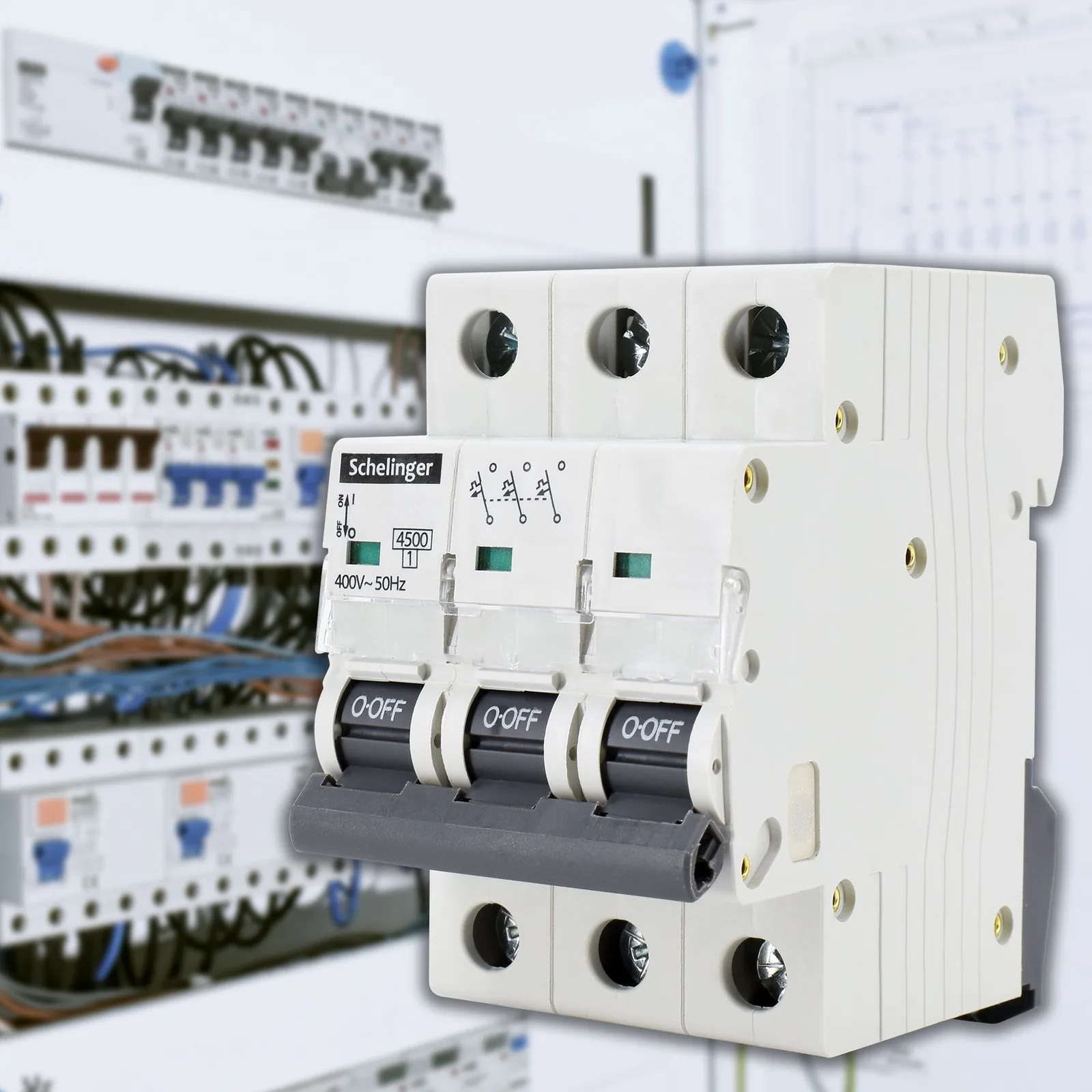

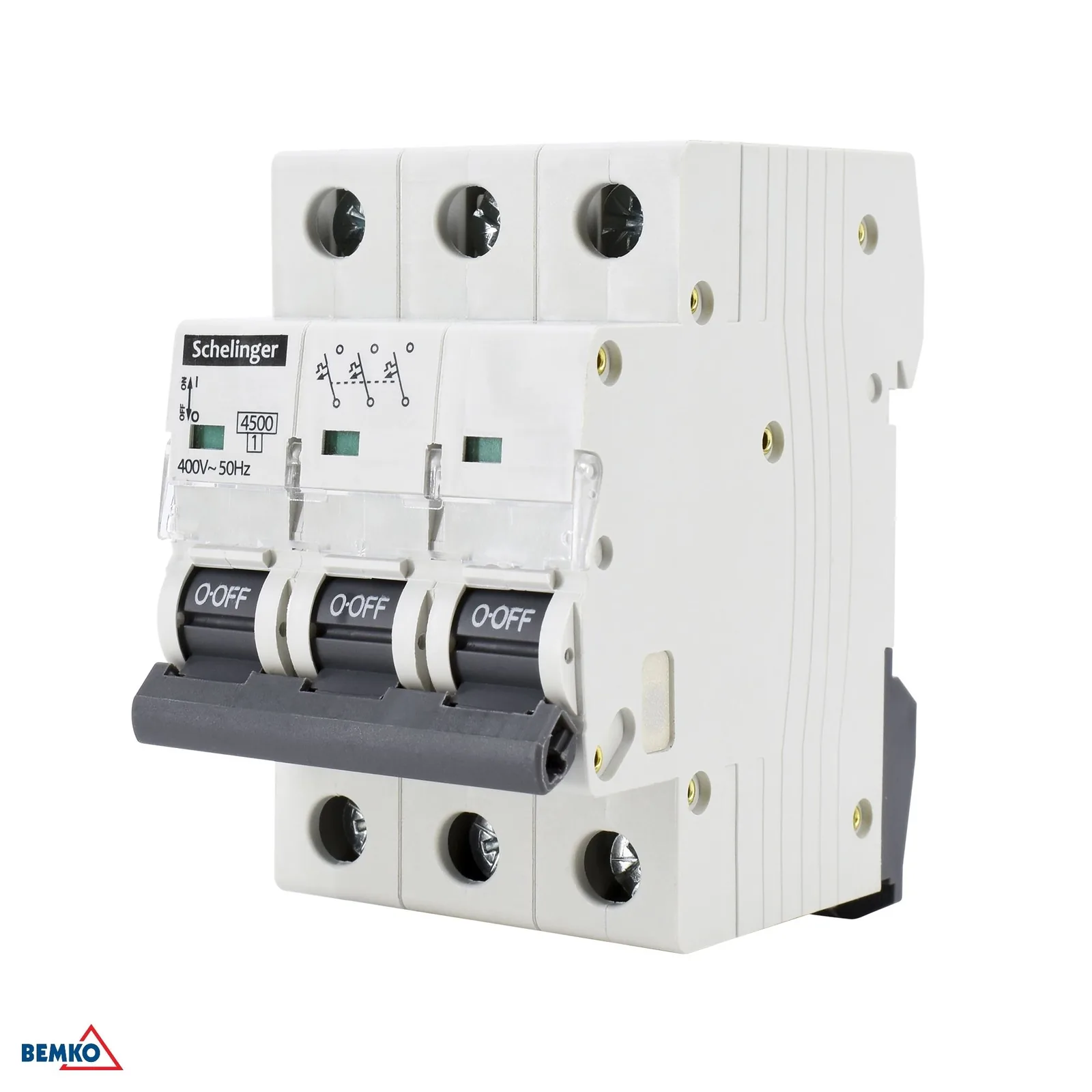

Schelinger trojpólový modulový istič 16 A, charakteristika C

Trojpólový modulový istič Schelinger s menovitým prúdom 16 A je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vyhotovenie s charakteristikou C je vhodné pre bežné inštalácie, kde sa môžu objavovať krátkodobé rozbehové prúdy. Vďaka montáži na 35 mm DIN lištu sa jednoducho osádza do rozvádzačov a zaberá 3 moduly.

• Trojpólové vyhotovenie pre 3-fázové obvody
• Menovitý prúd 16 A
• Vypínacia charakteristika C
• Montáž na DIN/TH/THS lištu 35 mm
• Kompaktné modulové vyhotovenie – 3 moduly

Spoľahlivá ochrana do rozvádzača

Istič má menovité napätie 400 V~ pri frekvencii 50/60 Hz, izolačné napätie Ui 415 V a prepäťovú odolnosť Uimp 4 kV. Skratová vypínacia schopnosť 4,5 kA poskytuje potrebnú úroveň ochrany pre štandardné elektroinštalácie. Stupeň krytia IP20 zodpovedá vnútornému použitiu v rozvádzači a rozsah prevádzkovej teploty od -5 °C do +30 °C umožňuje bežné nasadenie v domácnostiach aj komerčných priestoroch.

• Menovité napätie 400 V~ / 50–60 Hz
• Izolačné napätie Ui 415 V
• Prepäťová odolnosť Uimp 4 kV
• Skratová vypínacia schopnosť 4,5 kA
• Stupeň krytia IP20

Použitie a kompatibilita

Tento modulový istič je určený na montáž do rozvádzačov s 35 mm DIN lištou. Vhodný je pre trojfázové obvody, kde je potrebná ochrana s menovitým prúdom 16 A a charakteristikou C. Vďaka štandardnému modulovému vyhotoveniu je vhodný do bežných elektrických inštalácií v domácnostiach, prevádzkach aj technických miestnostiach.

• Kompatibilný s rozvádzačmi pre 35 mm DIN lištu
• Určený pre trojfázové obvody
• Vhodný pre inštalácie s požiadavkou na 16 A
• Použitie v bežných vnútorných elektroinštaláciách

Technické parametre

• Kartón: 40 ks
• Vypínacia charakteristika: C
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 16 A
• Skratová vypínacia schopnosť: Icn: 4 500 A
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prepäťová odolnosť: Uimp: 4 kV
• TÜV: áno
• Šírka: 53 mm
• Značka: Schelinger
