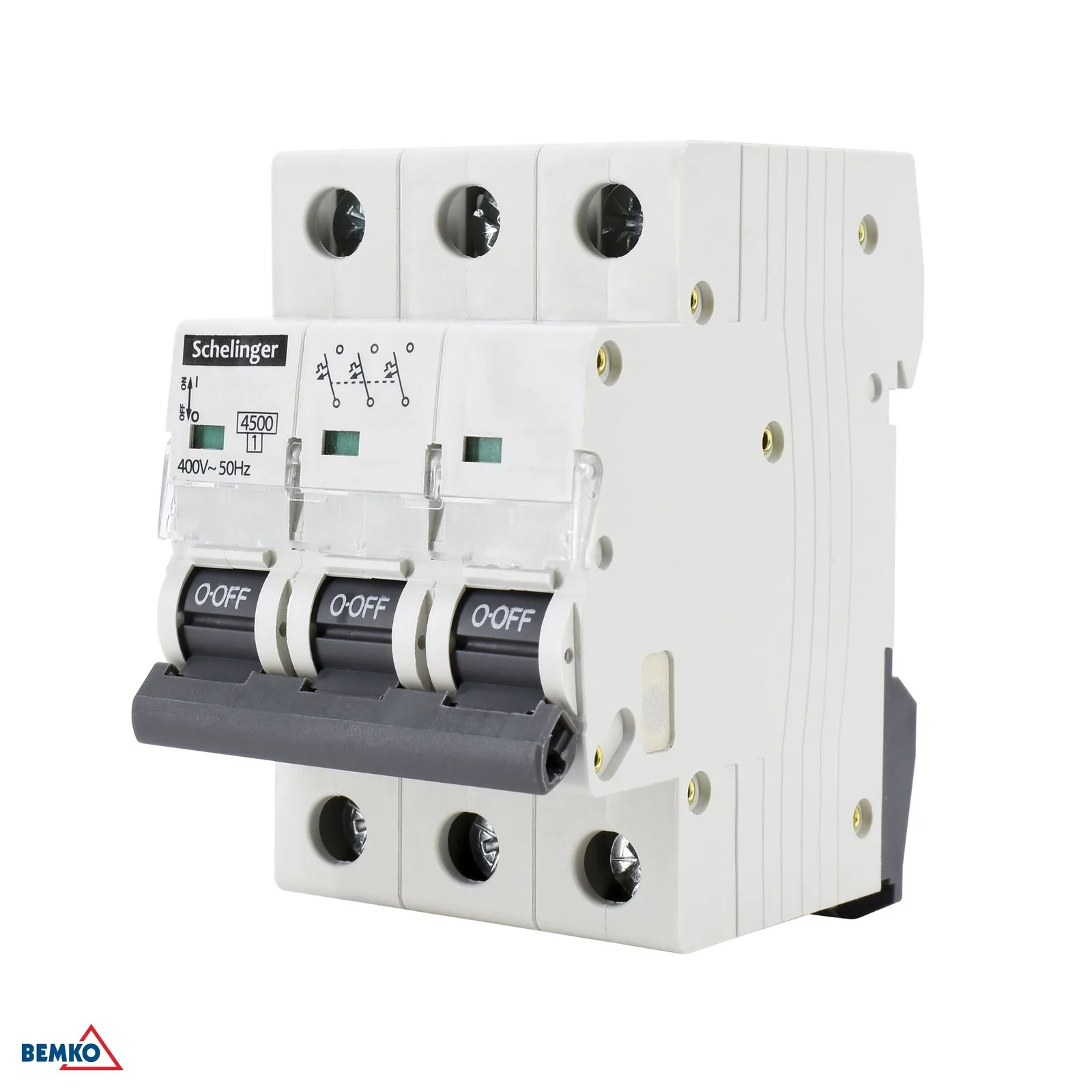

Schelinger trojpólový istič na DIN lištu B 20A BM-A02-G7-3P-B20

Podrobný popis

Schelinger trojpólový istič na DIN lištu B 20 A

Trojpólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických rozvodov pred nadprúdom a skratom. Vďaka charakteristike B je vhodný najmä pre okruhy s bežným rozbehovým prúdom, kde poskytuje rýchlu a citlivú ochranu pri preťažení aj skrate. Kompaktné vyhotovenie pre 3 moduly a montáž na DIN lištu 35 mm uľahčuje osadenie do rozvádzača. Menovitý prúd 20 A, menovité napätie 400 V AC a vypínacia schopnosť 4 500 A z neho robia praktické riešenie pre štandardné inštalácie v domácnostiach aj v menších komerčných aplikáciách.

• Trojpólové prevedenie pre elektrické obvody s 3 vodičmi.
• Charakteristika B pre citlivú ochranu bežných okruhov.
• Menovitý prúd 20 A a sieťové napätie 400 V~ 50/60 Hz.
• Montáž na DIN/TH/THS lištu 35 mm.
• Kompaktná šírka 53 mm, výška 69 mm a dĺžka 81 mm.
• Stupeň krytia IP20 pre použitie v rozvádzači.
• Vypínacia schopnosť 4 500 A a impulzné napätie 4 kV.

Použitie

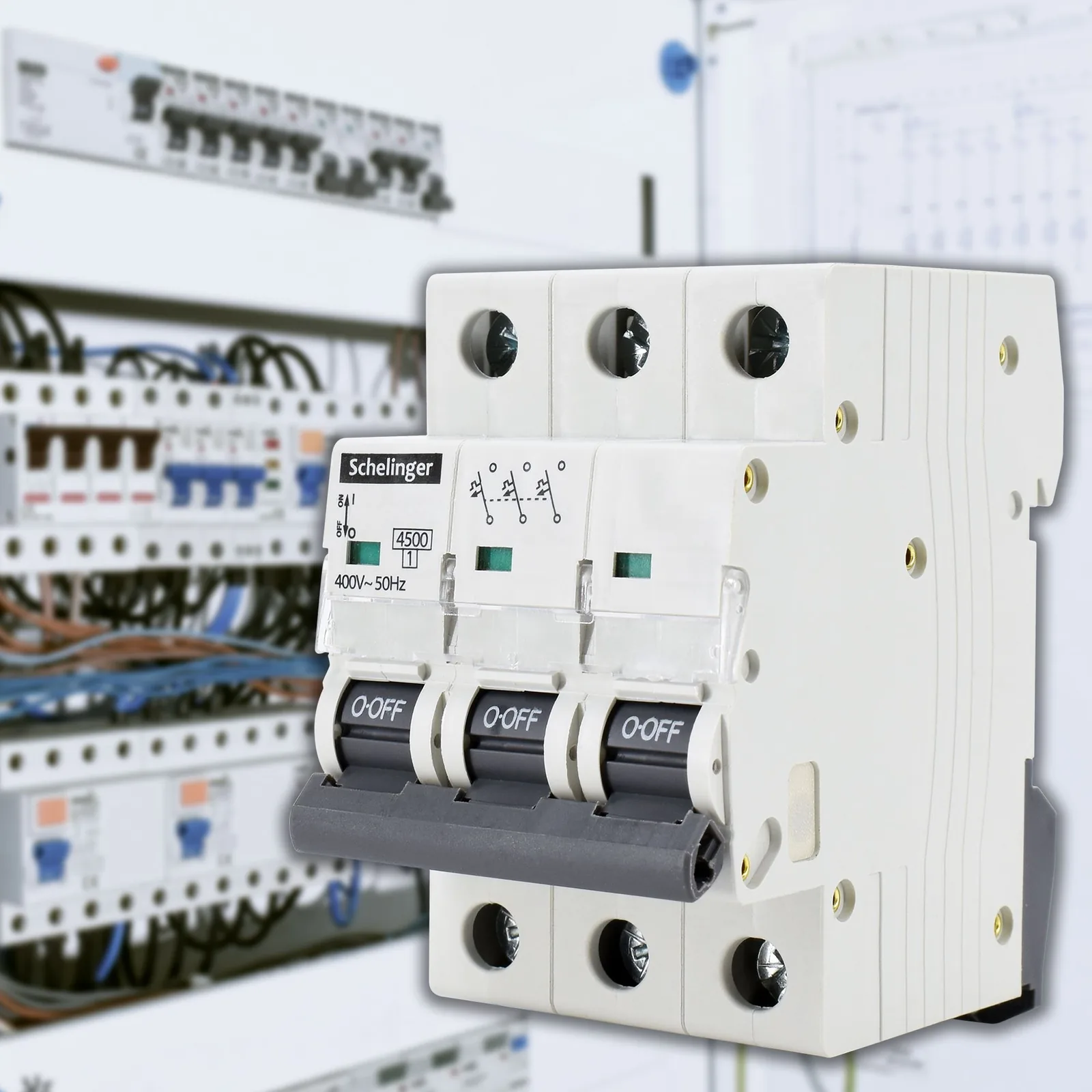

Istič je určený na montáž do rozvádzača na DIN lištu 35 mm. Využijete ho na ochranu elektrických obvodov, kde je potrebné trojpólové riešenie s menovitým prúdom 20 A a charakteristikou B. Jeho rozmery a trojmodulové vyhotovenie pomáhajú efektívne využiť priestor v rozvádzači.

Technické parametre

• Kartón: 40 ks
• Charakteristika: B
• Energetická obmedzujúca trieda: 1
• Výška: 69 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 20 A
• Vypínacia schopnosť pri skrate: Icn: 4500 A
• Spôsob montáže: DIN/TH/THS lišta 35 mm
• Stupeň krytia (IP): IP20
• Impulzné napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
