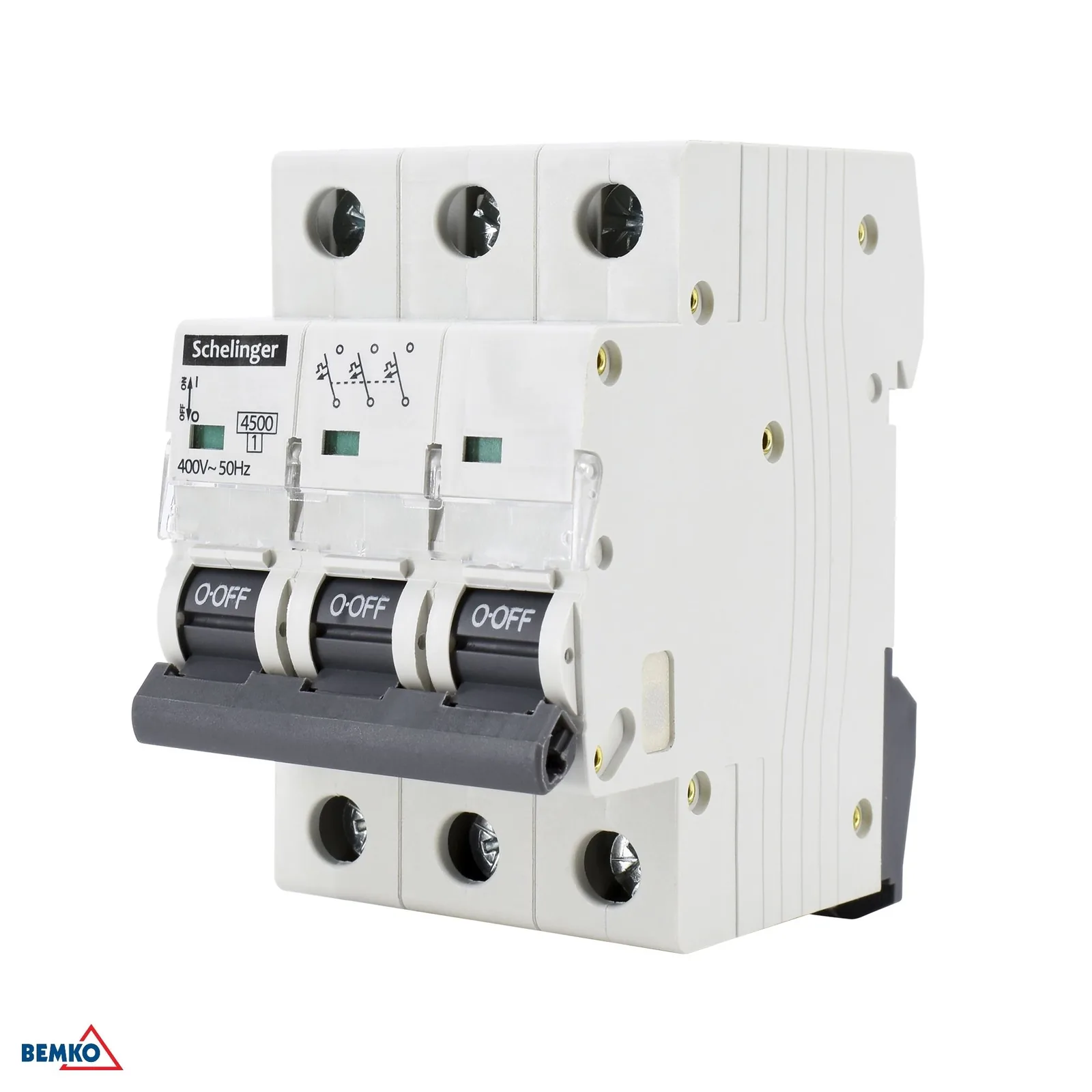

Schelinger trojpólový istič C 50 A na DIN lištu BM-A02-G7-3P-C50

Podrobný popis

Trojpólový istič Schelinger C 50 A na DIN lištu

Trojpólový istič Schelinger C 50 A je určený na spoľahlivú ochranu elektrických rozvodov pred preťažením a skratom. Vďaka charakteristike C je vhodný pre obvody so štartovacími prúdmi, kde poskytuje vyváženú ochranu pri bežnej prevádzke aj pri krátkodobom rozbehu zariadení. Montáž na 35 mm DIN lištu zjednodušuje inštaláciu v rozvádzačoch a modulové vyhotovenie šetrí miesto.

• trojpólové vyhotovenie pre 3-fázové zapojenie
• menovitý prúd 50 A
• vypínacia charakteristika C
• určený na montáž na 35 mm DIN lištu
• kompaktné modulové vyhotovenie so šírkou 3 moduly
• ochrana elektrických obvodov pred preťažením a skratom

Kľúčové výhody

• menovité napätie 400 V~ 50/60 Hz pre bežné sieťové použitie
• vysoká vypínacia schopnosť 4 500 A pre účinnú ochranu obvodu
• izolačné napätie Ui 415 V
• impulzné napätie Uimp 4 kV
• krytie IP20 pre použitie v rozvádzači
• prevádzková teplota od -5 °C do +30 °C

Použitie a montáž

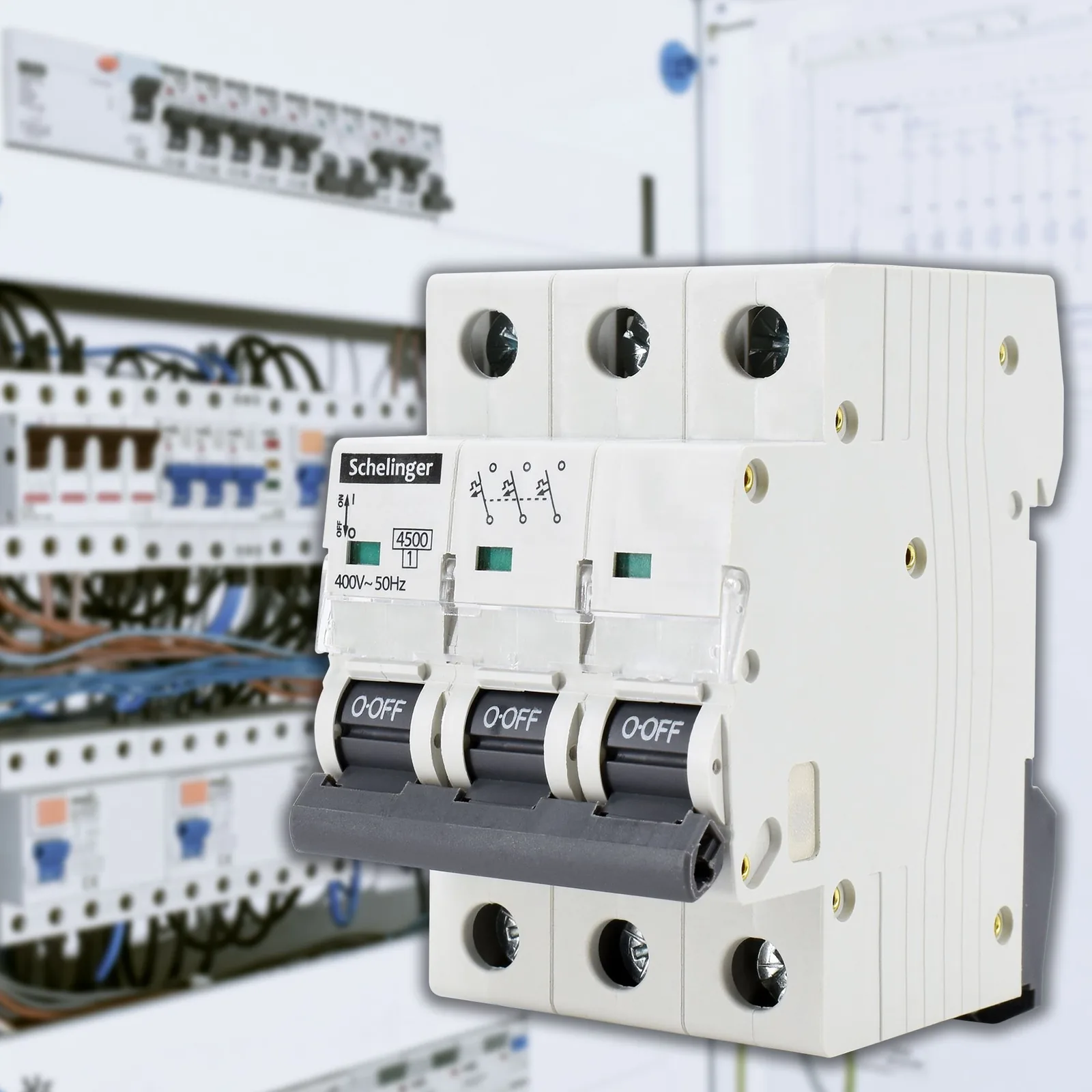

Istič je vhodný na použitie v elektroinštalačných rozvádzačoch, kde sa vyžaduje ochrana trojfázových obvodov. Vďaka montáži na DIN/TH/THS lištu 35 mm je jeho osadenie rýchle a štandardizované. Kompaktné rozmery a 3 modulové vyhotovenie uľahčujú prehľadné usporiadanie prístrojov v rozvádzači.

• vhodný do rozvádzačov a rozvodných skríň
• jednoduchá montáž na štandardnú 35 mm lištu
• ideálne riešenie pre trojfázové obvody
• kompaktné rozmery pre úsporu miesta

Technické parametre

• Kartón: 40 ks
• Vypínacia charakteristika: C
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 50 A
• Vypínacia schopnosť pri skrate: Icn: 4 500 A
• Spôsob montáže: DIN/TH/THS lišta 35 mm
• Stupeň krytia (IP): IP20
• Impulzné napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
