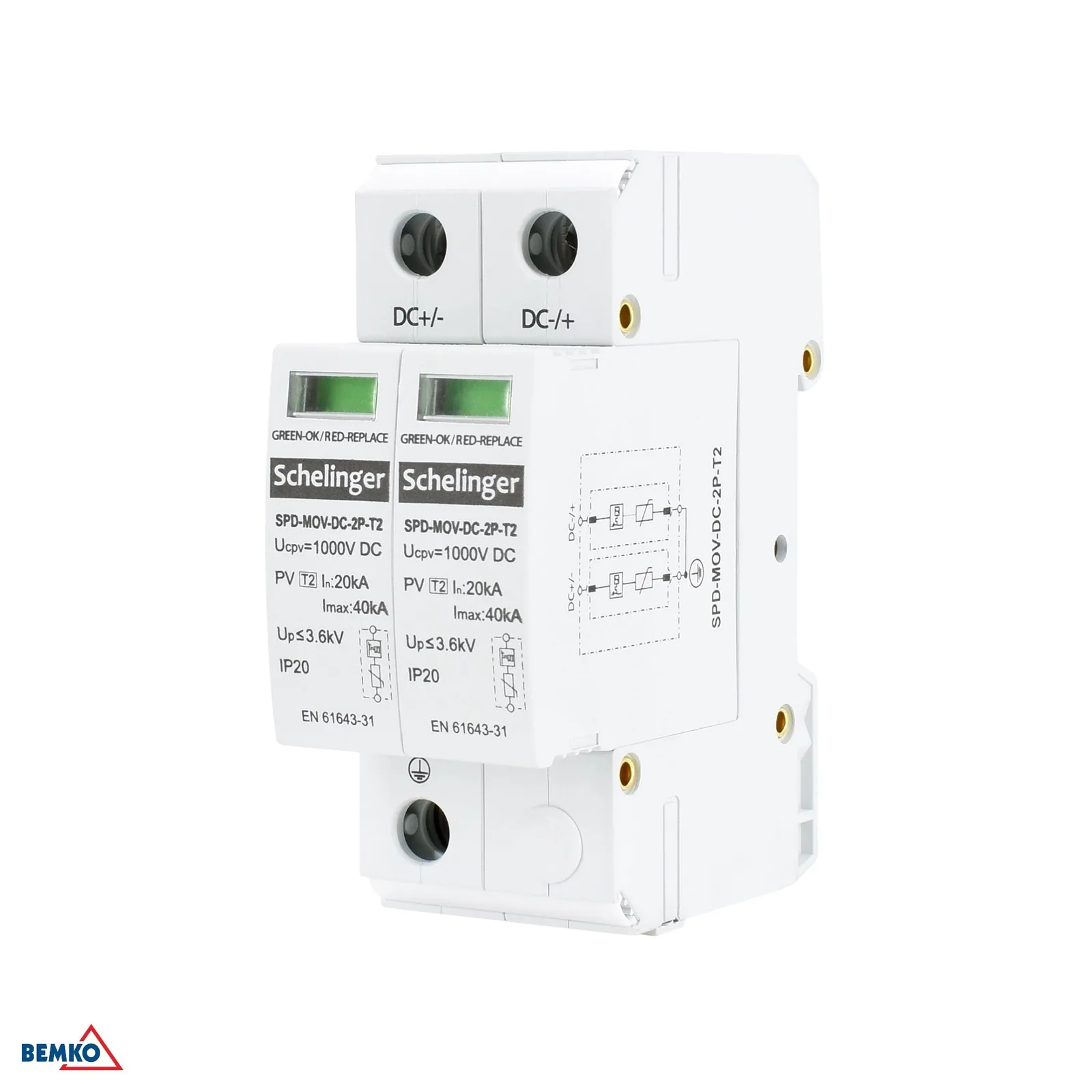

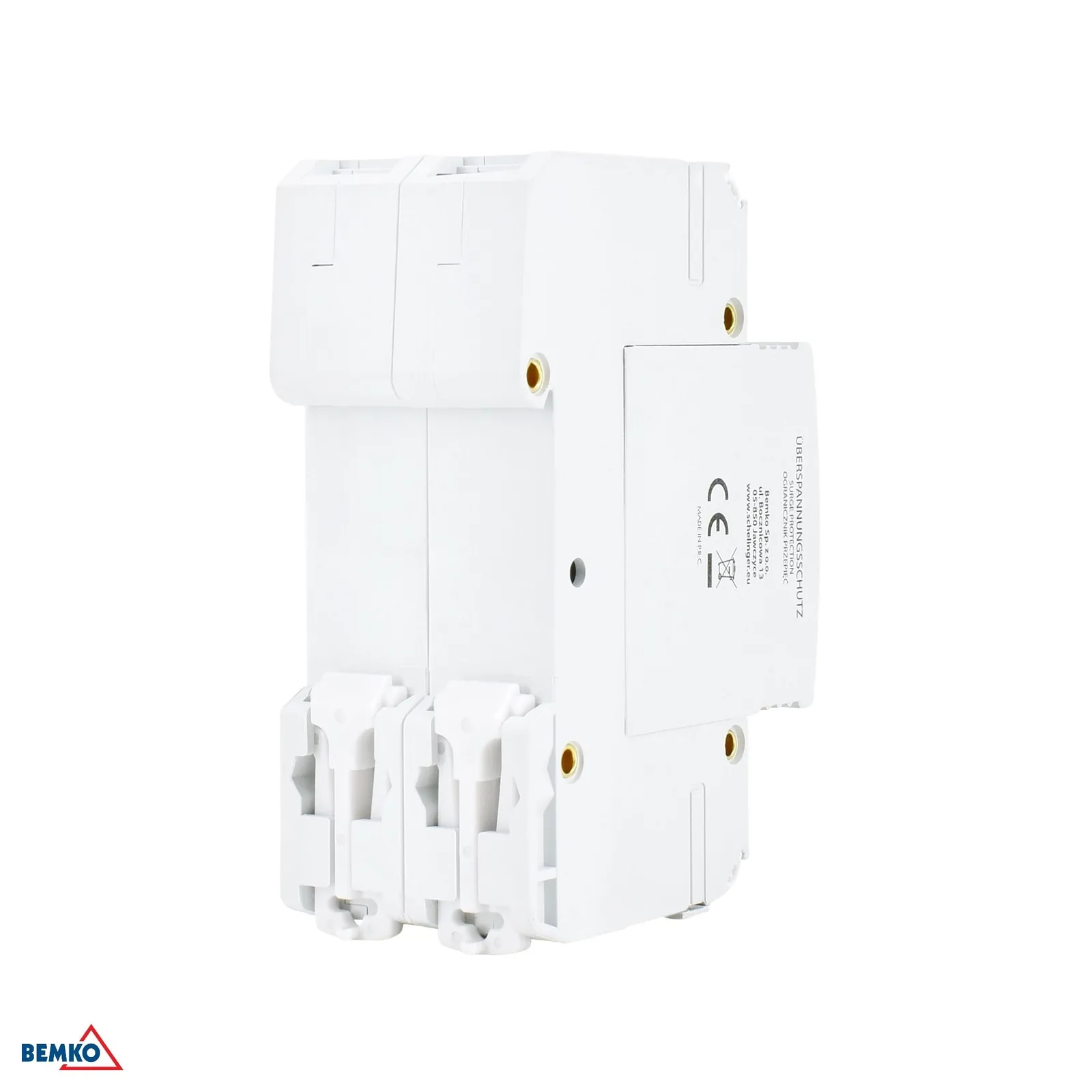

Schelinger prepäťová ochrana pre fotovoltické panely 2P, DC 1000 V, typ 2, na DIN lištu BM-A53-SPD-MOV-DC-2P-T2

Podrobný popis

Schelinger prepäťová ochrana pre fotovoltické panely 2P, DC 1000 V, typ 2

Spoľahlivá prepäťová ochrana Schelinger je určená na ochranu fotovoltických inštalácií pred účinkami prepätia. Vďaka vyhotoveniu pre jednosmerné napätie do 1000 V DC a typu 2 je vhodná ako súčasť ochrany solárnych panelov a DC okruhov vo fotovoltických systémoch. Montáž na DIN lištu 35 (TH 35) uľahčuje integráciu do rozvádzača.

• určená pre fotovoltické panely a DC okruhy
• menovité prevádzkové napätie až 1000 V DC
• prepäťová ochrana typu 2 (T2/C)
• montáž na DIN lištu 35 (TH 35)
• 2-pólové vyhotovenie pre kompaktné zapojenie

Hlavné výhody

Táto prepäťová ochrana pomáha obmedziť účinky prepätí vznikajúcich napríklad pri atmosférických výbojoch alebo v sieti. Zvládne impulzný vybíjací prúd až 40 kA, pričom úroveň ochrany je nižšia ako 3,6 kV. Kompaktné rozmery a šírka 2 modulov šetria miesto v rozvádzači.

• impulzný vybíjací prúd až 40 kA (8/20 μs)
• úroveň ochrany Up: < 3,6 kV
• kompaktné 2-modulové vyhotovenie
• vhodná do rozvádzačov s montážou na DIN lištu
• pracovný rozsah teplôt od -40 °C do +70 °C

Použitie a kompatibilita

Produkt je určený pre fotovoltické systémy a inštalácie s jednosmerným napätím. Je kompatibilný s montážou na štandardnú DIN lištu 35 mm typu TH 35, čo je bežné riešenie v elektrických rozvádzačoch. Pred použitím vždy odporúčame overiť zhodu s parametrami konkrétnej inštalácie.

• kompatibilná s fotovoltickými DC rozvodmi
• určená na DIN lištu 35 mm (TH 35)
• vhodná do rozvádzačov s priestorom pre 2 moduly
• pre inštalácie s napätím do 1000 V DC

Technické parametre

• Balenie: 60 ks
• Výška: 68 mm
• Dĺžka: 90 mm
• Impulzný vybíjací prúd (8/20 μs): Imax: 40 kA
• Počet modulov: 2
• Menovité prevádzkové napätie: Ucpv: 1000 V DC
• Prevádzková teplota: -40 °C až +70 °C
• Spôsob montáže: DIN lišta 35 (TH 35)
• Stupeň krytia (IP): IP20
• Typ: T2 (C)
• Úroveň ochrany napätia: Up: < 3,6 kV
• Šírka: 36 mm
• Značka: Schelinger
