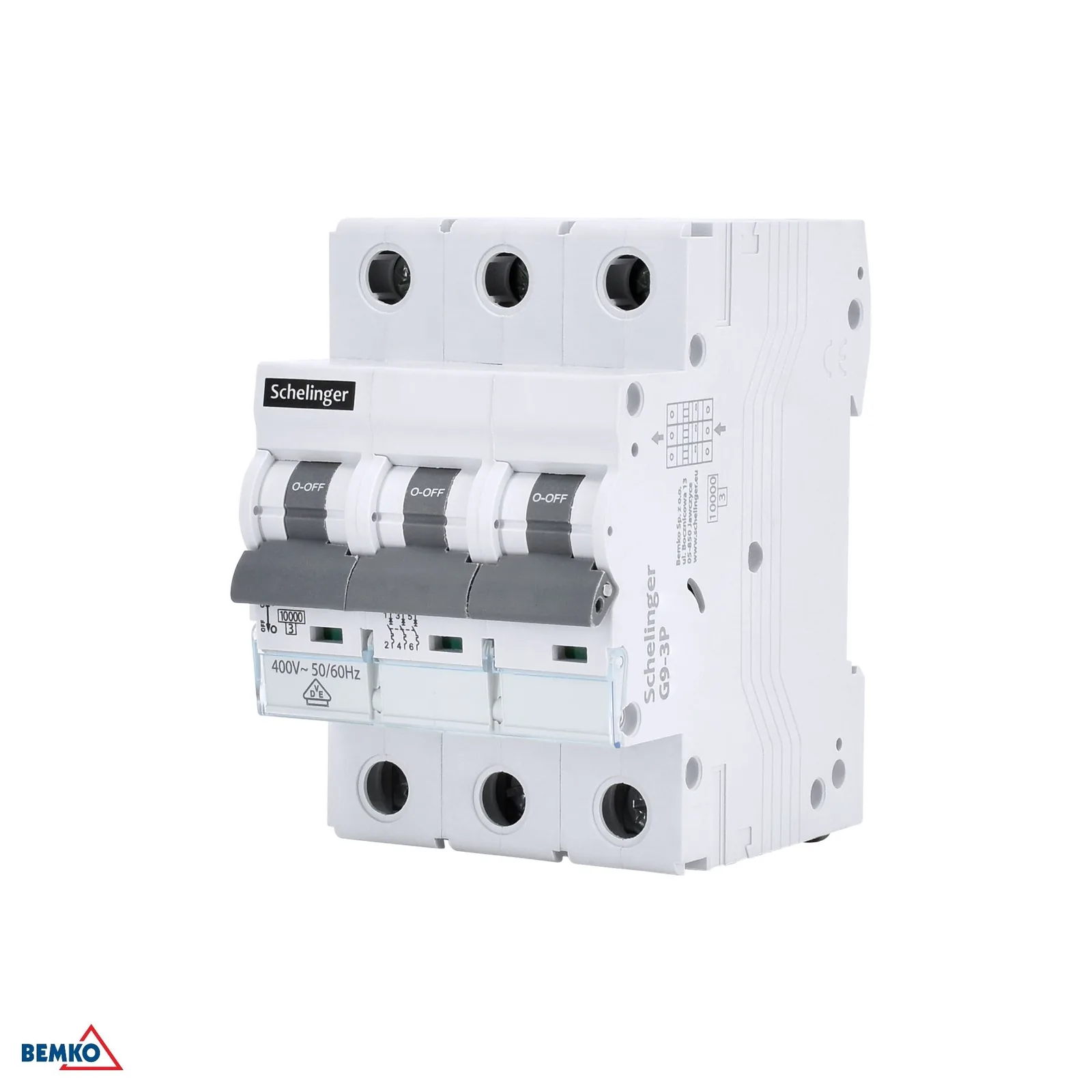

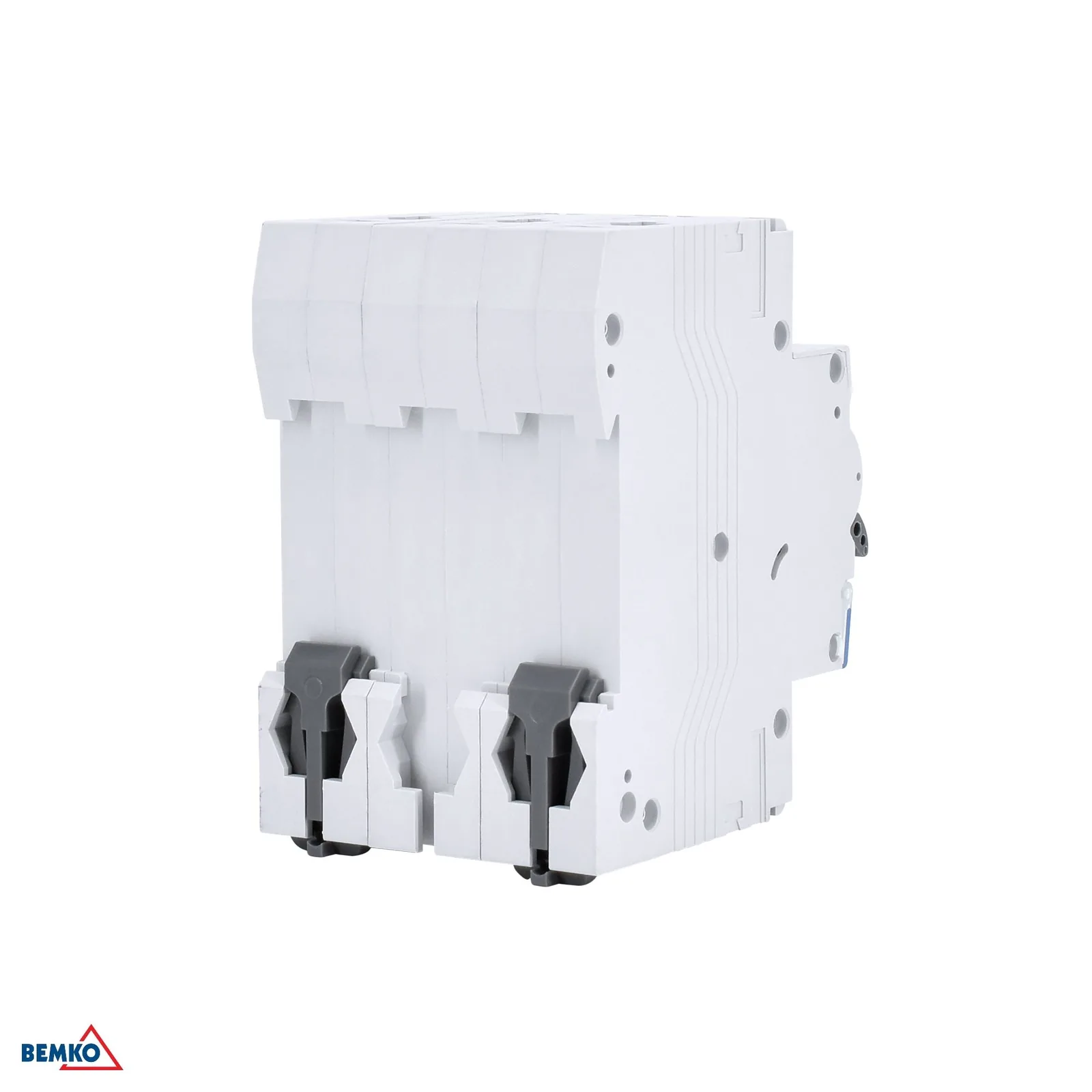

Schelinger modulový trojpólový istič C25 25A 10KA BM-A02-G9-3P-C25

Podrobný popis

Schelinger modulový trojpólový istič C25 25 A 10 kA

Schelinger modulový trojpólový istič C25 25 A je určený na istenie elektrických obvodov v rozvádzačoch. Vďaka charakteristike C je vhodný tam, kde sa pri zapnutí môžu krátkodobo objavovať vyššie rozbehové prúdy. Kompaktné modulové vyhotovenie šetrí miesto a jednoduchšie sa začleňuje do bežných inštalácií.

• Trojpólové vyhotovenie pre trojfázové zapojenie
• Menovitý prúd 25 A
• Vypínacia schopnosť pri skrate 10 kA
• Charakteristika C pre obvody s vyššími štartovacími prúdmi
• Modulové prevedenie s 3 modulmi

Hlavné výhody

Istič je navrhnutý pre prehľadné a spoľahlivé istenie v rozvádzači. Menovité napätie 400 V~ 50/60 Hz, izolačné napätie 400 V a prepäťové napätie 4 kV z neho robia praktické riešenie pre štandardné inštalácie. Krytie IP20 je vhodné pre montáž do uzavretých rozvádzačov.

• Prehľadné istenie trojfázových obvodov
• Krytie IP20 pre použitie v rozvádzači
• Prevádzková teplota od -5 °C do +30 °C
• Kompaktné rozmery na úsporu miesta
• Značka Schelinger

Použitie a kompatibilita

Tento trojpólový istič je vhodný do modulových rozvádzačov a pre obvody, ktoré vyžadujú trojfázové istenie s menovitým prúdom 25 A. Uplatní sa najmä v inštaláciách, kde je potrebná charakteristika C a odolnosť voči skratovým prúdom do 10 kA. Pred montážou vždy overte technické požiadavky konkrétneho rozvádzača a projektu.

• Kompatibilný s modulovými rozvádzačmi pre 3 moduly
• Vhodný pre trojfázové obvody s prúdom 25 A
• Určený pre inštalácie s požiadavkou na charakteristiku C
• Použitie v prostredí v rozsahu prevádzkovej teploty -5 °C až +30 °C

Technické parametre

• Balenie v kartóne: 40 ks
• Charakteristika vypínania: C
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 25 A
• Vypínacia schopnosť pri skrate: Icn: 10000 A
• Krytie: IP20
• Prepäťové napätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
