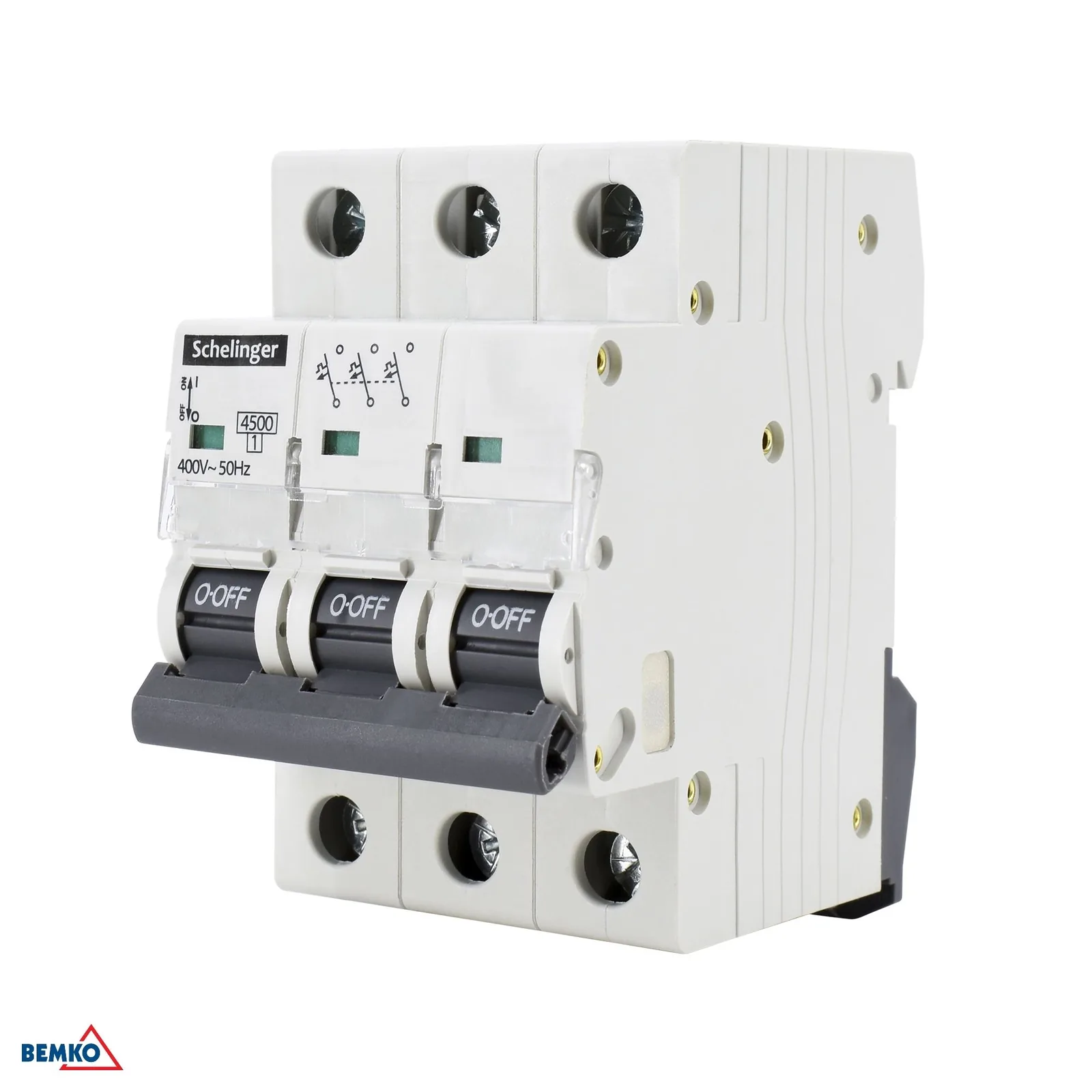

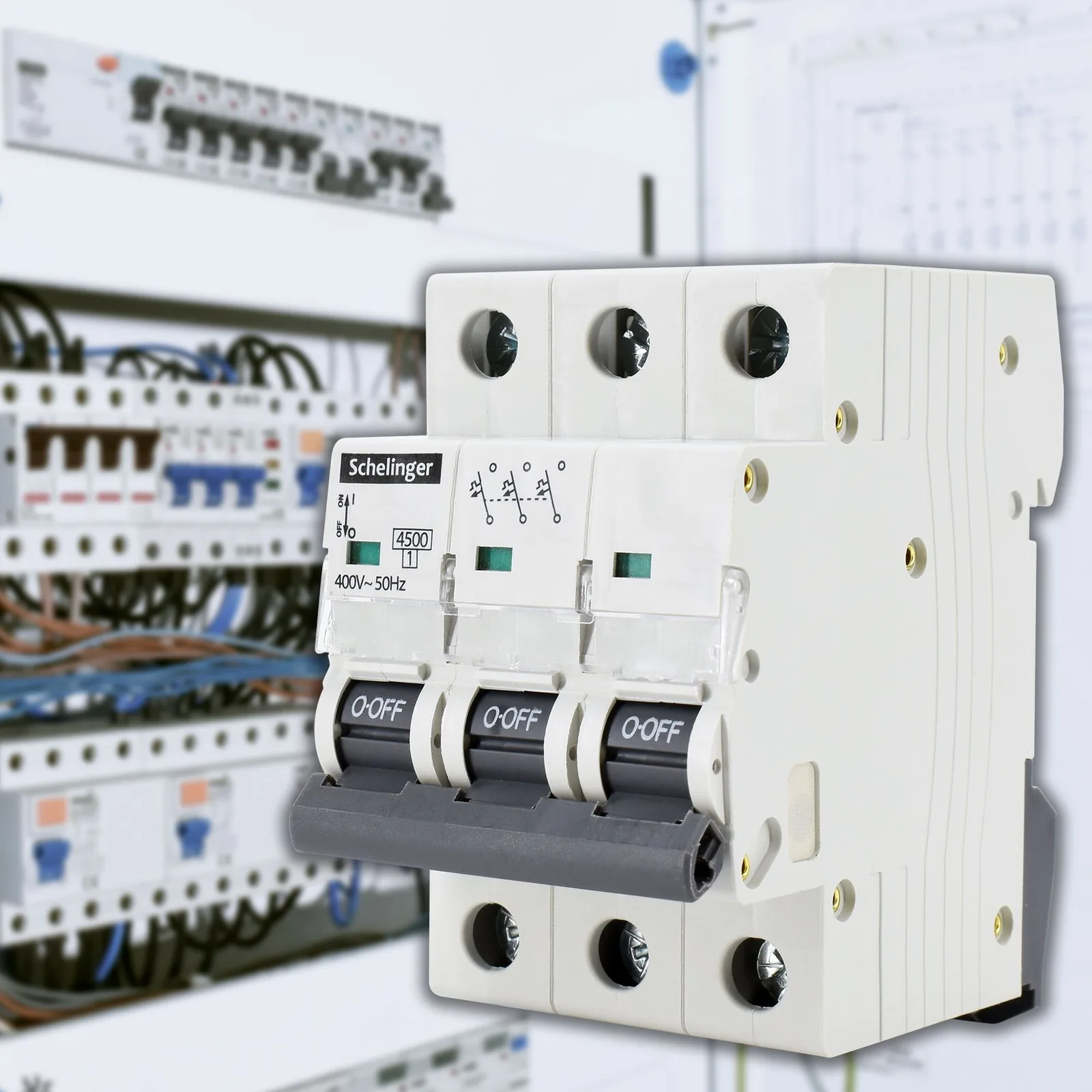

Schelinger modulový trojpólový istič C 40 A na DIN lištu BM-A02-G7-3P-C40

Podrobný popis

Schelinger modulový trojpólový istič C 40 A na DIN lištu

Modulový trojpólový istič Schelinger C 40 A je určený na spoľahlivú ochranu trojfázových elektrických obvodov pred nadprúdom a skratom. Vďaka montáži na 35 mm DIN lištu je vhodný do rozvádzačov a elektrických inštalácií, kde je dôležitá prehľadná a bezpečná montáž. Charakteristika C je vhodná tam, kde sa pri zapnutí môžu krátkodobo objaviť vyššie rozbehové prúdy. Istič má menovitý prúd 40 A, menovité napätie 400 V AC a vypínaciu schopnosť 4 500 A, čo z neho robí praktické riešenie pre bežné aj náročnejšie inštalácie v rámci uvedených parametrov.

• Trojpólové vyhotovenie pre trojfázové obvody
• Charakteristika C pre obvody s vyššími rozbehovými prúdmi
• Menovitý prúd 40 A
• Montáž na štandardnú 35 mm DIN lištu
• Vypínacia schopnosť 4 500 A

Hlavné výhody

Tento istič ponúka kompaktné modulové vyhotovenie so šírkou 3 moduly, takže sa ľahko integruje do rozvádzača bez zbytočného zaberania miesta. Jeho krytie IP20 je vhodné pre inštaláciu do rozvádzačov a vnútorných priestorov, pričom prevádzkový rozsah teplôt od -5 °C do +30 °C zodpovedá bežným podmienkam použitia. Menovité impulzné napätie 4 kV a izolačné napätie 415 V podporujú bezpečnú prevádzku v elektrických systémoch, pre ktoré je tento istič určený.

• Kompaktné 3-modulové vyhotovenie
• Krytie IP20 pre montáž do rozvádzača
• Prevádzka v bežnom teplotnom rozsahu -5 °C až +30 °C
• Izolačné napätie 415 V
• Menovité impulzné napätie 4 kV

Použitie a kompatibilita

Istič je určený na montáž do rozvádzačov na 35 mm DIN lištu, kompatibilnú s typmi TH a THS. Vďaka trojpólovému vyhotoveniu sa hodí pre trojfázové rozvody, kde je potrebné samostatne chrániť viacvodivové zapojenie. Produkt je vhodný pre inštalácie s menovitým napätím 400 V AC / 50–60 Hz a menovitým prúdom 40 A. Pred použitím je potrebné overiť zhodu s projektom a požiadavkami konkrétnej elektroinštalácie.

• Montáž na DIN/TH/THS lištu 35 mm
• Určené pre trojfázové rozvody
• Menovité napätie 400 V AC / 50–60 Hz
• Vhodné pre inštalácie s prúdom do 40 A

Technické parametre

• Značka: Schelinger
• EAN: 5900280954381
• Produktový kód: BM-A02-G7-3P-C40
• Charakteristika vypínania: C
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V AC / 50–60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 40 A
• Vypínacia schopnosť pri skrate: Icn: 4 500 A
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Menovité impulzné napätie: Uimp: 4 kV
• Šírka: 53 mm
• Kartón: 40 ks
